رزین شفاف (Transparent)

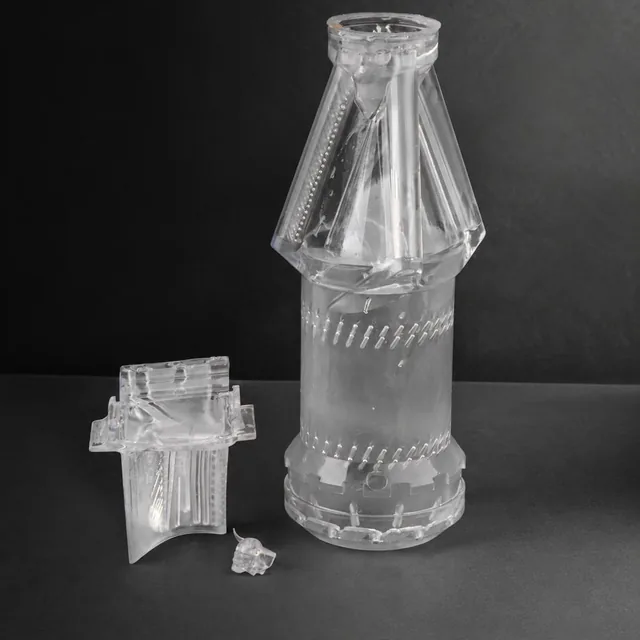

رزین شفاف برای قطعاتی است که باید درونشان دیده شود: نمونه‌های شفاف، محفظه‌ها، مدل‌های جریان سیال و ماکت‌های نمایشی. اما قطعهٔ تازه چاپشده مثل شیشه نیست؛ نیمهشفاف و کمی مات است و شفافیت کامل با پرداخت سطح به دست می‌آید. در این صفحه می‌بینید چرا، چطور، و رزین شفاف با چه عددهایی کار می‌کند. مادا تکنولوژی قطعات رزینی را با پرینت MSLA تا ابعاد 330 × 185 × 400 میلیمتر می‌سازد.
- 47 MPaاستحکام کششی
- 15–25 %ازدیاد طول تا شکست
- 51 °Cدمای تغییر شکل در بار 0.45 مگاپاسکال
- 31 J/mضربهٔ آیزود با شیار
رزین شفاف چیست؟
رزین شفاف رزین فوتوپلیمری است که پس از سخت شدن، نور را از خود عبور میدهد. اما شفافیت قطعهٔ چاپشده فقط به رزین بستگی ندارد: خطوط لایه و ناصافی‌های ریز سطح نور را پخش میکنند و قطعهٔ تازه چاپشده را نیمهشفاف و کمی مات نشان می‌دهند. حتی سازندهٔ رزین مرجع این صفحه، قطعه را «پس از پرداخت» کاملاً شفاف معرفی می‌کند.
از نظر مکانیکی، رزین شفاف مرجع این صفحه در حد رزین استاندارد است و کمی انعطاف دارد؛ اما تحمل حرارتش پایین‌تر از رزین‌های دیگر است. پس برای قطعه‌ای مناسب است که دیده شدن درونش مهم‌تر از گرما و بار است.
- نوع
- رزین فوتوپلیمر شفاف
- روش چاپ
- پرینت MSLA، سپس شستشو، پخت و در صورت نیاز پرداخت برای شفافیت
- مزیت اصلی
- دیده شدن درون قطعه با دقت پرینت رزینی
- محدودیت اصلی
- شفافیت کامل فقط با پرداخت؛ تحمل حرارت حدود 50 درجه
خواص فنی رزین شفاف
| استحکام کششی | 47 MPa |
|---|---|
| مدول کششی | 1.4 GPa |
| ازدیاد طول تا شکست | 15–25 % |
| استحکام خمشی | 58 MPa |
| مقاومت ضربهٔ آیزود با شیار | 31 J/m |
| دمای تغییر شکل حرارتی (0.45 MPa) | 51 °C |
| طول موج نور | 385–405 nm |
مقادیر طبق دیتاشیت رسمی سازندهٔ رزین (روش‌های ASTM برای خواص مکانیکی و ISO 75 برای دمای تغییر شکل) و برای قطعه‌ای است که 30 دقیقه زیر نور پرقدرت در 60 درجه پخت شده. سازنده این رزین را کم‌زردشونده، مقاوم به آب و هوا و مقاوم به ضربه معرفی می‌کند؛ رزین‌های شفاف دیگر ممکن است خواص متفاوتی داشته باشند.

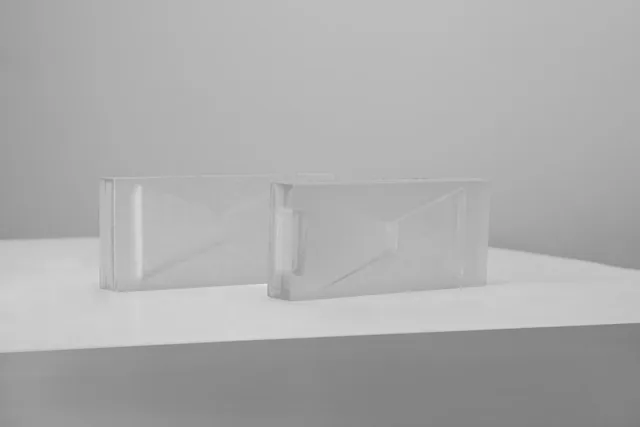

چرا قطعهٔ تازه چاپشده مات است؟
نور وقتی از سطحی کاملاً صاف عبور کند، تصویر را واضح نشان میدهد؛ اما سطح قطعهٔ چاپشده پر از خطوط لایه و ناهمواریهای بسیار ریز است که نور را در جهت‌های مختلف پخش میکنند. نتیجه، ظاهری نیمهشفاف و شیری است؛ مثل شیشهٔ مات. هرچه سطح صاف‌تر شود، قطعه شفافتر دیده میشود.
خطوط لایه
هر لایه پله‌ای بسیار کوچک روی سطح می‌سازد که نور را می‌شکند.
جای ساپورت
نقاط اتصال ساپورت، لکه‌های مات روی سطح برجا می‌گذارند.
سطوح داخلی
دیوارهٔ داخلی کانالها و حفره‌ها که به آن‌ها دسترسی نیست، مات می‌مانند.
ضخامت
هرچه قطعه ضخیم‌تر باشد، ته‌رنگ رزین بیشتر دیده میشود.

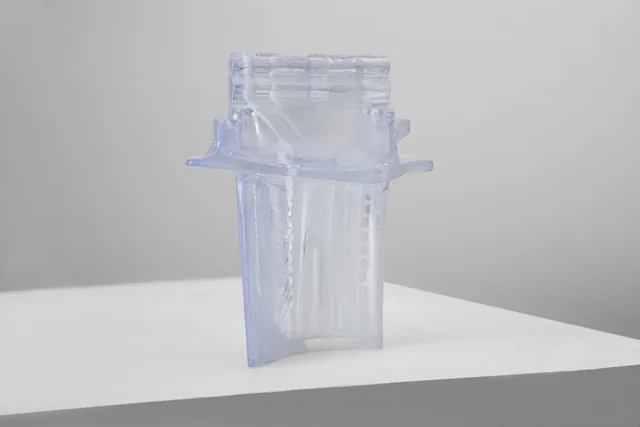

قطعهٔ رزینی چطور شفاف میشود؟
سنبادهکاری مرطوب
سطح با سنباده‌های آب‌خور از زبر به نرم صاف میشود تا خطوط لایه از بین بروند.
پوشش شفاف
یک لایهٔ نازک پوشش شفاف، ناهمواریهای باقی‌مانده را پر می‌کند و سطح را براق و شفاف می‌کند.
پولیش
برای سطوح تخت و قابل دسترس، پولیش با خمیر پولیش شفافیت را بیشتر می‌کند.
محدودیت پرداخت
سطوح داخلی و کانالهای باریک قابل پرداخت نیستند و نیمهشفاف می‌مانند.
اگر قطعهٔ شما شفافیت کامل لازم دارد، پیش از سفارش اعلام کنید تا سطوح مهم و جهت چاپ با همین هدف بررسی شوند.
چرا رزین شفاف زرد میشود؟
پخت بیش از حد
تابش بیش از اندازهٔ نور فرابنفش هنگام پخت، رزین شفاف را زرد و شکننده‌تر می‌کند؛ پخت باید به اندازه باشد.
نور خورشید
قرار گرفتن طولانی زیر نور خورشید، به‌تدریج رزین را زرد می‌کند؛ پوشش شفاف مقاوم به نور فرابنفش کمک می‌کند.
ضخامت قطعه
ته‌رنگ رزین در قطعات ضخیم بیشتر دیده میشود؛ قطعه‌ای که در یک جهت نازک است شفافتر به نظر میرسد.
انتخاب رزین
رزین‌های شفاف در میزان زرد شدن با هم فرق دارند؛ سازندهٔ رزین مرجع این صفحه آن را کم‌زردشونده معرفی می‌کند.
رزین شفاف در مقایسه با رزین‌های دیگر
رزین شفاف را کنار رزین استاندارد، ABS-Like، آب‌شوی و سخت و مقاوم روی نمودار ببینید یا رزین‌ها و پارامترهای دیگر را انتخاب کنید.
دنبال چه چیزی هستی؟ یک کاربرد را انتخاب کن تا متریال‌های مناسبش روشن شوند
🏆 برندهٔ هر پارامتر بین متریال‌های انتخاب‌شده
| پارامتر | Standard | ABS-Like | Hard & Tough | Nylon-Like | High Temp 120 | High Temp 250 | Transparent | Water Washable |
|---|---|---|---|---|---|---|---|---|
| استحکام | 5 | 6 | 7 | 6 | 6 | 6 | 5 | 4 |
| سفتی | 6 | 6 | 7 | 4 | 7 | 8 | 6 | 5 |
| مقاومت ضربه | 3 | 6 | 7 | 8 | 3 | 2 | 3 | 3 |
| انعطاف‌پذیری | 2 | 4 | 4 | 7 | 2 | 1 | 2 | 2 |
| مقاومت حرارتی | 3 | 4 | 4 | 5 | 7 | 10 | 3 | 3 |
| جزئیات و سطح | 9 | 8 | 8 | 8 | 8 | 8 | 9 | 8 |
| شفافیت | 1 | 1 | 1 | 1 | 1 | 1 | 10 | 1 |
| پس‌پردازش آسان | 6 | 6 | 6 | 6 | 5 | 4 | 5 | 10 |
| صرفهٔ اقتصادی | 9 | 8 | 7 | 6 | 6 | 5 | 7 | 9 |
جمع‌بندی و پیشنهاد
امتیازها نسبی و از 0 تا 10 هستند و بر اساس خواص شناخته‌شدهٔ هر نوع متریال تعیین شده‌اند؛ برای انتخاب اولیه به کار می‌روند و جای دیتاشیت را نمی‌گیرند. عدد دقیق خواص در صفحهٔ هر متریال آمده و خواص گریدهای مختلف یک متریال با هم فرق دارد؛ پیش از ساخت، انتخاب با کارشناسان بررسی میشود.
نکات طراحی قطعه برای رزین شفاف
سطوح دیدنی، رو به بالا
قطعه را طوری جهت دهید که سطحی که باید شفاف باشد، ساپورت نخورد.
پنجره‌های تخت
سطوح تخت و قابل دسترس راحت‌تر از سطوح پیچیده پرداخت و شفاف میشوند.
ضخامت یکنواخت
ضخامت یکنواخت، ظاهر یکدست‌تری میدهد؛ تغییر ناگهانی ضخامت، تفاوت ته‌رنگ را نشان میدهد.
کانالهای داخلی
برای دیدن جریان در کانالها، آن‌ها را کوتاه و قابل دسترس طراحی کنید یا مات بودن دیوارهٔ داخلی را بپذیرید.
سوراخ تخلیه
قطعات توخالی را با دست‌کم دو سوراخ تخلیه طراحی کنید تا رزین خام داخلشان نماند.
رزین شفاف یا متریال‌های شفاف دیگر؟
رزین شفاف
شفافترین نتیجه در پرینت سه بعدی، با جزئیات ریز؛ مناسب قطعات کوچک و متوسط.
فیلامنت PVB
در پرینت FDM، سطح آن با بخار الکل صاف میشود و نیمهشفاف و براق میشود؛ برای قطعات بزرگتر. فیلامنت PVB
فیلامنت PETG شفاف
نیمهشفاف و چقرمه، برای قطعات بزرگتر کاربردی که شفافیت کامل لازم ندارند. فیلامنت PETG
ویژگی‌های کلیدی رزین شفاف
دیده شدن درون قطعه
مکانیزم‌ها، کانالها و قطعات داخلی دیده میشوند.
جزئیات دقیق
جزئیات ریز پرینت رزینی MSLA.
قابل پرداخت تا شفافیت بالا
با سنبادهکاری و پوشش شفاف، قطعه بسیار شفاف میشود.
کمی انعطاف
ازدیاد طول 15 تا 25 درصد در رزین مرجع؛ کمتر از انتظار شکننده است.
استحکام متوسط
استحکام کششی حدود 47 مگاپاسکال.
رنگ‌پذیر
با رنگ‌های شفاف می‌توان قطعهٔ رنگی و شفاف ساخت.
کاربردهای رزین شفاف
نمونهٔ شفاف محصول
دیدن مکانیزم و مونتاژ داخلی پیش از تولید.
پرینت سه بعدی در تحقیق و توسعهمدل جریان سیال
نمونه‌هایی برای دیدن مسیر جریان در کانالها و محفظه‌ها.
پرینت سه بعدی در مهندسیهدایتکنندهٔ نور
نمونهٔ کلاهک و هدایت‌کنندهٔ نور چراغ‌ها و نمایشگرها.
پرینت سه بعدی در خودروسازیماکت و بسته‌بندی
ماکت بطری، ظرف و بسته‌بندی شفاف.
پرینت سه بعدی در تولید انبوهمدل آموزشی
مدل‌های شفاف برای نشان دادن ساختار درونی.
پرینت سه بعدی در آموزشاشیای نمایشی و هنری
اشیای تزئینی با ظاهر شیشه‌مانند.
پرینت سه بعدی در سرگرمی
محدودیت‌های رزین شفاف و جایگزین‌ها
حرارت
دمای تغییر شکل حدود 51 درجه؛ حتی داخل خودروی آفتاب‌خورده هم مناسب نیست.
شفافیت کامل فقط با پرداخت
قطعهٔ بدون پرداخت نیمهشفاف است؛ برای کیفیت عدسی و شیشهٔ نوری، پرینت سه بعدی جایگزین مناسبی نیست.
زرد شدن
پخت بیش از حد و نور خورشید، رزین شفاف را به‌تدریج زرد می‌کند.
ضربه و بار
برای قطعات باربر و ضربه‌پذیر، رزین ABS-Like یا سخت و مقاوم.
ابعاد
حداکثر ابعاد پرینت MSLA مادا 330 × 185 × 400 میلیمتر است.
تماس با غذا و کاربرد پزشکی
این رزین برای تماس با غذا یا کاربرد پزشکی تأیید نشده است.
سوالات متداول رزین شفاف
رزین شفاف چیست؟
رزین فوتوپلیمری که پس از سخت شدن نور را عبور میدهد؛ برای قطعاتی که باید درونشان دیده شود. قطعهٔ تازه چاپشده نیمهشفاف است و با پرداخت شفاف میشود.
چرا قطعهٔ رزین شفاف مات به نظر میرسد؟
چون خطوط لایه و ناهمواریهای ریز سطح نور را پخش میکنند؛ با سنبادهکاری و پوشش شفاف، قطعه شفافتر میشود.
آیا قطعهٔ رزین شفاف مثل شیشه میشود؟
با پرداخت کامل سطوح قابل دسترس، بسیار شفاف میشود؛ اما کیفیت عدسی و شیشهٔ نوری از پرینت سه بعدی انتظار نمیرود.
چرا رزین شفاف زرد میشود؟
پخت بیش از حد با نور فرابنفش و قرار گرفتن طولانی زیر نور خورشید، رزین شفاف را به‌تدریج زرد می‌کند؛ ضخامت بیشتر هم ته‌رنگ را بیشتر نشان میدهد.
استحکام رزین شفاف چقدر است؟
طبق دیتاشیت رسمی سازندهٔ رزین، استحکام کششی 47 مگاپاسکال و ازدیاد طول 15 تا 25 درصد؛ در حد رزین استاندارد و کمی انعطاف‌پذیر.
رزین شفاف چقدر حرارت تحمل می‌کند؟
دمای تغییر شکل حرارتی رزین مرجع این صفحه 51 درجه در بار 0.45 مگاپاسکال است؛ کمتر از بیشتر رزین‌ها.
دقت پرینت با رزین شفاف چقدر است؟
پرینت رزینی MSLA جزئیات ریز میدهد؛ دقت نهایی به اندازه و هندسهٔ قطعه بستگی دارد و تلرانس عمومی مادا تکنولوژی ISO 2768-m است.
آیا میشود درون کانالهای قطعهٔ شفاف را دید؟
بله، اما دیوارهٔ داخلی کانالها قابل پرداخت نیست و نیمهشفاف میماند؛ کانالهای کوتاه و پهن بهتر دیده میشوند.
رزین شفاف بهتر است یا فیلامنت شفاف؟
برای شفافترین نتیجه و جزئیات ریز، رزین شفاف؛ برای قطعات بزرگتر نیمهشفاف، فیلامنت PVB یا PETG در FDM.
حداکثر ابعاد قطعهٔ رزین شفاف چقدر است؟
حجم ساخت پرینت MSLA مادا تکنولوژی 330 × 185 × 400 میلیمتر است؛ قطعات بزرگتر تکهتکه چاپ و چسبانده میشوند.
فایل سه بعدی قطعه را بفرستید؛ شفافش را می‌سازیم
کارشناسان مادا تکنولوژی بر اساس اندازه، سطوحی که باید شفاف باشند و کاربرد قطعه، رزین شفاف یا متریال مناسب دیگر و جهت چاپ را پیشنهاد میکنند.
