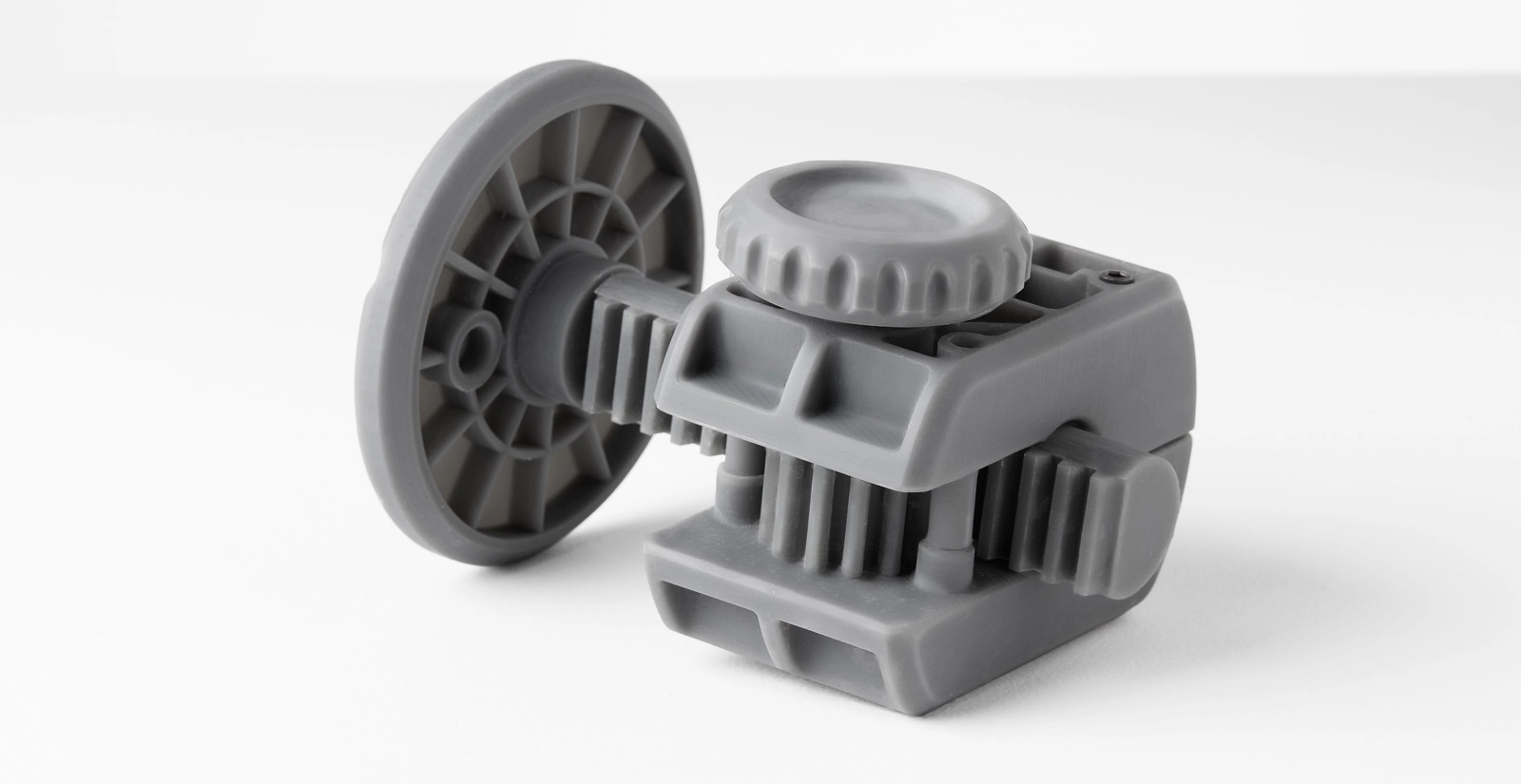

رزین Gray Pro
رزین Gray Pro رزین مهندسی خاکستری و مات برای نمونه‌سازی همه‌کاره است: دقت بالا، کشش متوسط و خزش کم؛ برای قطعاتی که بارها دست‌به‌دست می‌شوند، آزمون مونتاژ، مستر قالب سیلیکون و فیکسچرهای خط تولید. در این صفحه دیتاشیت رسمی آن را پیش و پس از پخت می‌بینید و اینکه پخت ثانویه چه چیزی را عوض میکند. مادا تکنولوژی قطعات رزینی را با پرینت SLA تا ابعاد 145 × 145 × 185 میلیمتر می‌سازد.
- 61 MPaاستحکام کششی پس از پخت
- 2.6 GPaمدول کششی پس از پخت
- 78 °Cدمای تغییر شکل در بار 0.45 مگاپاسکال
- 145 × 145 × 185حجم ساخت SLA مادا (میلیمتر)
رزین Gray Pro چیست؟
رزین Gray Pro رزین مهندسی خاکستری و مات برای پرینت SLA است که سازنده‌اش آن را با سه ویژگی معرفی میکند: دقت بالا، ازدیاد طول متوسط و خزش کم. این ترکیب آن را برای نمونه‌سازی مفهومی و عملکردی مناسب میکند، به‌ویژه قطعاتی که بارها دست‌به‌دست و جابه‌جا می‌شوند.
رنگ خاکستری مات، جزئیات و لبه‌ها را خوب نشان می‌دهد و قطعه ظاهری نزدیک به قطعهٔ پلاستیکی تولیدی دارد. نسبت به رزینهای عمومی، کشش و چقرمگی بیشتر و تحمل حرارت بالاتری دارد.
- نوع
- رزین مهندسی SLA، خاکستری مات
- روش چاپ
- پرینت SLA با لایهٔ 50 یا 100 میکرون، سپس شستشو و پخت
- مزیت اصلی
- دقت بالا، خزش کم و تعادل استحکام و کشش
- محدودیت اصلی
- مقاومت ضربهٔ پایین و تحمل حرارت متوسط
خواص فنی رزین Gray Pro
| خاصیت | خام | پس از پخت |
|---|---|---|
| استحکام کششی | 35 MPa | 61 MPa |
| مدول کششی | 1.4 GPa | 2.6 GPa |
| ازدیاد طول تا شکست | 33 % | 13 % |
| مدول خمشی | 2.2 GPa |
|---|---|
| مقاومت ضربهٔ آیزود با شیار | 19 J/m |
| دمای تغییر شکل حرارتی (0.45 MPa) | 78 °C |
| ضخامت لایه | 50–100 µm |
| رنگ | خاکستری مات |
مقادیر طبق دیتاشیت رسمی سازندهٔ رزین (ASTM D638 و ASTM D256) برای قطعهٔ چاپ‌شده با لایهٔ 100 میکرون؛ پخت ثانویه 120 دقیقه در 80 درجه. خواص به هندسه، جهت چاپ و پخت بستگی دارد.
پخت ثانویه: 75 درصد محکم‌تر، اما کم‌کشش‌تر
قطعهٔ خام Gray Pro نرم‌تر و کش‌آمدنی‌تر است؛ پخت ثانویه آن را محکم و سفت میکند. طبق دیتاشیت رسمی سازندهٔ رزین، استحکام کششی از 35 به 61 مگاپاسکال، یعنی حدود 75 درصد، و مدول از 1.4 به 2.6 گیگاپاسکال می‌رسد؛ اما ازدیاد طول از 33 به 13 درصد کم میشود.
برای دقت و سفتی
برای قطعات مونتاژی، فیکسچر و نمونه‌های دقیق، حالت پخت‌شده سفت‌تر و پایدارتر است.
برای خم شدن بیشتر
اگر بخشی از قطعه باید بیشتر خم شود، مثل زبانهٔ کلیپسی، این را پیش از سفارش بگویید.
چسبندگی سطح
سازنده پخت کوتاه را برای کم کردن چسبندگی سطح و بهتر شدن خواص توصیه میکند.
خزش کم یعنی چه؟
خزش یعنی تغییر شکل آرام قطعه زیر بار ثابت در طول زمان؛ مثلاً فیکسچری که مدام قطعه‌ای را نگه می‌دارد یا قطعه‌ای که با پیچ سفت شده. سازنده Gray Pro را رزینی با خزش کم معرفی میکند؛ یعنی زیر بار ثابت، شکلش را بهتر از رزینهای عمومی حفظ میکند.
سازنده عددی برای خزش اعلام نکرده است. برای قطعه‌ای که مدت طولانی زیر بار ثابت یا در گرما کار میکند، فیلامنت‌های مهندسی در پرینت FDM یا نایلون در SLS هم ارزیابی می‌شوند.
Gray Pro یا رزینهای دیگر SLA؟
Gray Pro
نمونهٔ دقیق و همه‌کاره، آزمون مونتاژ، فیکسچر و مستر قالب.
Rigid 4K
وقتی سفتی بسیار بالا و پایداری ابعادی بیشتر لازم است. رزین Rigid 4K
Durable
برای ضربه و خمش؛ مقاومت ضربهٔ Gray Pro پایین است. رزین Durable
High Temp
برای قطعات داغ‌تر از حدود 78 درجه. رزین High Temp
Flexible
برای قطعات لاستیکی و منعطف. رزین Flexible
رزین Gray Pro در مقایسه با رزینهای دیگر SLA
رزین Gray Pro را کنار Rigid 4K، Durable، High Temp و Color Kit روی نمودار ببینید یا رزین‌ها و پارامترهای دیگر را انتخاب کنید.
دنبال چه چیزی هستی؟ یک کاربرد را انتخاب کن تا متریال‌های مناسبش روشن شوند
🏆 برندهٔ هر پارامتر بین متریال‌های انتخاب‌شده
| پارامتر | Gray Pro | Rigid 4K | Durable | Flexible | High Temp | Color Kit | Wax |
|---|---|---|---|---|---|---|---|
| استحکام | 6 | 8 | 3 | 2 | 6 | 6 | 2 |
| سفتی | 6 | 10 | 2 | 1 | 8 | 6 | 3 |
| مقاومت ضربه | 4 | 2 | 8 | 9 | 1 | 3 | 2 |
| انعطاف‌پذیری | 2 | 1 | 6 | 10 | 1 | 2 | 3 |
| مقاومت حرارتی | 5 | 5 | 3 | 2 | 10 | 4 | 2 |
| جزئیات و سطح | 9 | 8 | 7 | 6 | 8 | 9 | 9 |
| ریخته‌گری دقیق | 1 | 1 | 1 | 0 | 1 | 1 | 10 |
| صرفهٔ اقتصادی | 8 | 5 | 6 | 5 | 5 | 8 | 5 |
جمع‌بندی و پیشنهاد
امتیازها نسبی و از 0 تا 10 هستند و بر اساس خواص شناخته‌شدهٔ هر نوع متریال تعیین شده‌اند؛ برای انتخاب اولیه به کار می‌روند و جای دیتاشیت را نمی‌گیرند. عدد دقیق خواص در صفحهٔ هر متریال آمده و خواص گریدهای مختلف یک متریال با هم فرق دارد؛ پیش از ساخت، انتخاب با کارشناسان بررسی میشود.
نکات طراحی قطعه برای رزین Gray Pro
لقی قطعات جفت‌شونده
برای پین و سوراخ‌هایی که باید راحت جفت شوند، لقی مناسب در طراحی بگذارید؛ مقدارش به اندازه و هندسه بستگی دارد.
رزوه
سوراخ را برای پیچ خودرزوه یا قلاویز طراحی کنید؛ برای رزوهٔ پرتکرار، مهرهٔ فلزی چسبی یا پرسی.
مهرهٔ حرارتی
رزین پخته‌شده ذوب نمی‌شود؛ مهره‌های حرارتی که برای پلاستیک‌های ذوب‌شونده طراحی شده‌اند، در آن به‌خوبی جا نمی‌افتند.
گوشه‌های گرد
ازدیاد طول پس از پخت 13 درصد است؛ گوشه‌های داخلی را گرد کنید تا ترک از آن‌ها شروع نشود.
توخالی کردن
قطعات حجیم را توخالی کنید و دست‌کم دو سوراخ تخلیه بگذارید.
ویژگی‌های کلیدی رزین Gray Pro
دقت بالا
جزئیات و لبه‌های دقیق پرینت SLA.
خزش کم
شکل خود را زیر بار ثابت بهتر از رزینهای عمومی حفظ میکند.
استحکام خوب
استحکام کششی 61 مگاپاسکال پس از پخت.
کشش متوسط
ازدیاد طول 13 درصد پس از پخت؛ کمتر ترد.
خاکستری مات
ظاهری نزدیک به قطعهٔ پلاستیکی تولیدی.
تحمل حرارت متوسط
دمای تغییر شکل 78 درجه در بار 0.45 مگاپاسکال.
کاربردهای رزین Gray Pro
آزمون فرم و مونتاژ
بررسی جفت شدن قطعات پیش از ساخت قالب.
پرینت سه بعدی در تحقیق و توسعهنمونهٔ باکیفیت محصول
نمونه‌هایی که ظاهر و دقت قطعهٔ نهایی را نشان می‌دهند.
پرینت سه بعدی در تحقیق و توسعهمستر قالب سیلیکون
قطعهٔ اصلی برای قالب‌گیری سیلیکونی و پلاستیکی.
پرینت سه بعدی در تولید انبوهجیگ و فیکسچر
ابزارهای کمکی خط تولید که زیر بار ثابت کار می‌کنند.
پرینت سه بعدی در تولید انبوهقطعات مهندسی دقیق
قطعات کوچک مکانیکی و محفظه‌ها.
پرینت سه بعدی در مهندسیمدل مفهومی
مدل‌هایی که بارها دست‌به‌دست می‌شوند.
پرینت سه بعدی در تحقیق و توسعه
محدودیت‌های رزین Gray Pro و جایگزین‌ها
ضربه
مقاومت ضربهٔ آیزود 19 ژول بر متر؛ برای قطعات ضربه‌پذیر، رزین Durable.
حرارت
دمای تغییر شکل 78 درجه؛ برای قطعات داغ، رزین High Temp.
انعطاف
برای قطعات لاستیکی و خم‌شونده، رزین Flexible.
نور خورشید
رزین‌ها زیر نور خورشید طولانی ممکن است تغییر رنگ دهند و شکننده شوند.
ابعاد
حجم ساخت SLA مادا 145 × 145 × 185 میلیمتر است.
تماس با غذا و پوست
این رزین برای تماس با غذا یا کاربرد پزشکی تأیید نشده است.
سوالات متداول رزین Gray Pro
رزین Gray Pro چیست؟
رزین مهندسی خاکستری و مات برای پرینت SLA با دقت بالا، کشش متوسط و خزش کم؛ برای نمونه‌سازی، آزمون مونتاژ، مستر قالب و فیکسچر.
استحکام رزین Gray Pro چقدر است؟
طبق دیتاشیت رسمی سازندهٔ رزین، پس از پخت استحکام کششی 61 مگاپاسکال، مدول 2.6 گیگاپاسکال و ازدیاد طول 13 درصد.
پخت ثانویه چه اثری روی Gray Pro دارد؟
استحکام را از 35 به 61 مگاپاسکال، یعنی حدود 75 درصد، بالا می‌برد اما ازدیاد طول را از 33 به 13 درصد کم میکند.
خزش کم در رزین Gray Pro یعنی چه؟
یعنی زیر بار ثابت در طول زمان، شکلش را بهتر از رزینهای عمومی حفظ میکند؛ مناسب فیکسچر و قطعات پیچشده.
Gray Pro چقدر حرارت تحمل میکند؟
دمای تغییر شکل حرارتی آن پس از پخت 78 درجه در بار 0.45 مگاپاسکال است؛ برای قطعات داغ‌تر، رزین High Temp.
آیا Gray Pro در برابر ضربه مقاوم است؟
مقاومت ضربهٔ آیزود آن 19 ژول بر متر است که پایین محسوب میشود؛ برای ضربه، رزین Durable مناسبتر است.
آیا میشود در قطعهٔ Gray Pro رزوه ایجاد کرد؟
بله، با قلاویز یا پیچ خودرزوه؛ برای رزوهٔ پرتکرار، مهرهٔ فلزی چسبی یا پرسی. مهرهٔ حرارتی در رزین به‌خوبی جا نمی‌افتد.
آیا Gray Pro برای مستر قالب سیلیکون مناسب است؟
بله؛ سازنده ساخت مستر قالب برای پلاستیک و سیلیکون را از کاربردهای آن اعلام میکند.
حداکثر ابعاد قطعهٔ Gray Pro چقدر است؟
حجم ساخت پرینت SLA مادا تکنولوژی 145 × 145 × 185 میلیمتر است.
هزینهٔ ساخت قطعه با رزین Gray Pro چطور محاسبه میشود؟
بر اساس حجم رزین، ارتفاع و زمان چاپ، ساپورت و تعداد؛ با آپلود فایل در پنل آنلاین برآورد قیمت را می‌بینید.
فایل سه بعدی قطعه را بفرستید؛ با دقت SLA می‌سازیمش
کارشناسان مادا تکنولوژی بر اساس دقت، بار، دما و نحوهٔ استفادهٔ قطعه، Gray Pro یا رزین مناسب دیگر و جهت چاپ را پیشنهاد می‌کنند.
