رزین مستحکم Rigid 4K
رزین Rigid 4K رزین مهندسی تقویتشده با ذرات شیشه است که سازنده‌اش آن را محکم‌ترین رزین خانوادهٔ رزینهای مهندسی خود از نظر استحکام کششی معرفی می‌کند. قطعات آن بسیار سفت‌اند، زیر بار کمتر خم می‌شوند و سطحی صاف و براق دارند؛ برای پایه و براکت، جیگ و فیکسچر و قطعات دیواره‌نازک. در این صفحه دیتاشیت رسمی آن را پیش و پس از پخت می‌بینید و اینکه «سفتی شبیه PEEK» دقیقاً یعنی چه. مادا تکنولوژی قطعات رزینی را با پرینت SLA تا ابعاد 145 × 145 × 185 میلیمتر می‌سازد.
- 4.1 GPaمدول کششی پس از پخت
- 69 MPaاستحکام کششی پس از پخت
- 77 °Cدمای تغییر شکل در بار 0.45 مگاپاسکال
- 145 × 145 × 185حجم ساخت SLA مادا (میلیمتر)
رزین Rigid 4K چیست؟
رزین Rigid 4K، که سازنده‌اش آن را با نام Rigid 4000 عرضه می‌کند، رزین مهندسی SLA تقویتشده با ذرات شیشه است. عدد 4000 در نام آن با مدول کششی حدود 4000 مگاپاسکالش جور است. سازنده آن را برای قطعات سفت و محکمی معرفی می‌کند که باید زیر بار کمترین خمش را داشته باشند.

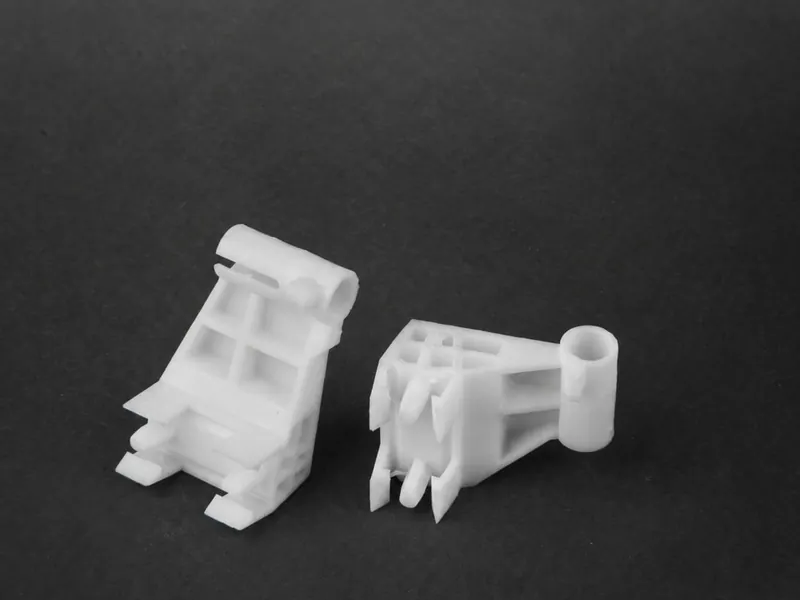

قطعهٔ چاپ‌شده سفید است و سطحی صاف و براق دارد. سازنده استحکام کششی آن را بیشترین عدد در میان رزینهای مهندسی خود اعلام می‌کند.
- نوع
- رزین مهندسی SLA تقویتشده با شیشه، سفید
- روش چاپ
- پرینت SLA، سپس شستشو و پخت ثانویه
- مزیت اصلی
- سفتی و استحکام بالا با سطح صاف
- محدودیت اصلی
- کشش کم و تحمل حرارت متوسط
خواص فنی رزین Rigid 4K
| خاصیت | خام | پس از پخت |
|---|---|---|
| استحکام کششی | 33 MPa | 69 MPa |
| مدول کششی | 2.1 GPa | 4.1 GPa |
| ازدیاد طول تا شکست | 23 % | 5.3 % |
| استحکام خمشی | 43 MPa | 105 MPa |
| مدول خمشی | 1.4 GPa | 3.4 GPa |
| مقاومت ضربهٔ آیزود با شیار | 16 J/m | 23 J/m |
| دمای تغییر شکل حرارتی (1.8 MPa) | 41 °C | 60 °C |
| دمای تغییر شکل حرارتی (0.45 MPa) | 48 °C | 77 °C |
| ضریب انبساط حرارتی (0–150 °C) | 63 µm/m/°C |
|---|---|
| رنگ | سفید |
مقادیر طبق دیتاشیت رسمی سازندهٔ رزین (ASTM D638، D790، D256، D648 و E831) برای قطعهٔ چاپ‌شده با لایهٔ 100 میکرون؛ پخت ثانویه 15 دقیقه در 80 درجه. خواص به هندسه، جهت چاپ و پخت بستگی دارد.
پخت ثانویه: دو برابر سفتتر و محکمتر
طبق دیتاشیت رسمی سازندهٔ رزین، پخت ثانویه مدول کششی را از 2.1 به 4.1 گیگاپاسکال و استحکام کششی را از 33 به 69 مگاپاسکال، یعنی حدود دو برابر، می‌رساند. برخلاف برخی رزین‌ها، مقاومت ضربه هم پس از پخت از 16 به 23 ژول بر متر بالا می‌رود؛ در عوض ازدیاد طول از 23 به 5.3 درصد کم می‌شود.
سازنده پخت ثانویه را برای رسیدن رزینهای مهندسی به خواص کامل ضروری می‌داند.
سفتی شبیه PEEK یعنی چه؟
سازنده می‌گوید سفتی Rigid 4K شبیه پلاستیک‌های مهندسی PEEK و PEKK است. این مقایسه فقط دربارهٔ سفتی، یعنی مقاومت در برابر خم شدن زیر بار، درست است؛ نه تحمل حرارت یا چقرمگی. PEEK در دماهای بسیار بالاتر کار می‌کند و بسیار چقرمه‌تر است، در حالی که دمای تغییر شکل Rigid 4K در بار 0.45 مگاپاسکال 77 درجه و ازدیاد طول آن 5.3 درصد است.
جایی که شبیه است
قطعه‌ای که باید زیر بار شکلش را نگه دارد و کم خم شود.
جایی که شبیه نیست
قطعهٔ داغ، ضربه‌خور یا قطعه‌ای که باید خم شود و برگردد.
پایداری ابعادی و دیوارهٔ نازک
انبساط حرارتی کمتر
ضریب انبساط حرارتی 63 میکرومتر بر متر بر درجه است؛ کمتر از رزین Durable با 106. یعنی ابعاد قطعه با تغییر دما کمتر عوض می‌شود.
دیوارهٔ نازک
سازنده قطعات دیواره‌نازک را از کاربردهای این رزین می‌داند؛ سفتی بالا اجازه می‌دهد دیوارهٔ نازک شکلش را نگه دارد.
سطح صاف
ذرات شیشه سطح قطعه را صاف و براق می‌کنند؛ مناسب قطعاتی که ظاهر تمیز صنعتی می‌خواهند.
Rigid 4K یا رزینهای دیگر SLA؟
Rigid 4K
بیشترین سفتی و استحکام کششی؛ پایه، براکت، فیکسچر و دیوارهٔ نازک.
Gray Pro
وقتی کمی کشش بیشتر و خزش کم لازم است. رزین Gray Pro
Durable
وقتی ضربه و خمش مهم‌تر از سفتی است. رزین Durable
High Temp
برای قطعات داغ‌تر از حدود 77 درجه. رزین High Temp
پرینت SLS
برای قطعات کاربردی بادوام‌تر با نایلون. پرینت سه بعدی SLS
رزین Rigid 4K در مقایسه با رزینهای دیگر SLA
رزین Rigid 4K را کنار Gray Pro، High Temp، Durable و Color Kit روی نمودار ببینید یا رزین‌ها و پارامترهای دیگر را انتخاب کنید.
دنبال چه چیزی هستی؟ یک کاربرد را انتخاب کن تا متریال‌های مناسبش روشن شوند
🏆 برندهٔ هر پارامتر بین متریال‌های انتخاب‌شده
| پارامتر | Gray Pro | Rigid 4K | Durable | Flexible | High Temp | Color Kit | Wax |
|---|---|---|---|---|---|---|---|
| استحکام | 6 | 8 | 3 | 2 | 6 | 6 | 2 |
| سفتی | 6 | 10 | 2 | 1 | 8 | 6 | 3 |
| مقاومت ضربه | 4 | 2 | 8 | 9 | 1 | 3 | 2 |
| انعطاف‌پذیری | 2 | 1 | 6 | 10 | 1 | 2 | 3 |
| مقاومت حرارتی | 5 | 5 | 3 | 2 | 10 | 4 | 2 |
| جزئیات و سطح | 9 | 8 | 7 | 6 | 8 | 9 | 9 |
| ریخته‌گری دقیق | 1 | 1 | 1 | 0 | 1 | 1 | 10 |
| صرفهٔ اقتصادی | 8 | 5 | 6 | 5 | 5 | 8 | 5 |
جمع‌بندی و پیشنهاد
امتیازها نسبی و از 0 تا 10 هستند و بر اساس خواص شناخته‌شدهٔ هر نوع متریال تعیین شده‌اند؛ برای انتخاب اولیه به کار می‌روند و جای دیتاشیت را نمی‌گیرند. عدد دقیق خواص در صفحهٔ هر متریال آمده و خواص گریدهای مختلف یک متریال با هم فرق دارد؛ پیش از ساخت، انتخاب با کارشناسان بررسی می‌شود.
نکات طراحی قطعه برای رزین Rigid 4K
گوشه‌های گرد
ازدیاد طول 5.3 درصد است؛ گوشه‌های داخلی را گرد کنید تا ترک از آن‌ها شروع نشود.
بار و جهت
قطعه برای بار ثابت مناسب است؛ ضربهٔ ناگهانی و افتادن را در طراحی در نظر بگیرید.
ماشین‌کاری
ذرات شیشه ساینده‌اند؛ برای سوراخ‌کاری و قلاویز در تعداد زیاد، ابزار سخت‌تر به کار ببرید.
رزوه و مهره
رزین پخته‌شده ذوب نمی‌شود؛ به جای مهرهٔ حرارتی، قلاویز، پیچ خودرزوه یا مهرهٔ پرسی و چسبی.
جای ساپورت
ساپورت را روی سطوحی بگذارید که سطح براقشان اهمیت کمتری دارد.
ویژگی‌های کلیدی رزین Rigid 4K
بسیار سفت
مدول کششی 4.1 گیگاپاسکال پس از پخت.
محکم
استحکام کششی 69 و خمشی 105 مگاپاسکال.
تقویتشده با شیشه
ذرات شیشه سفتی و سطح صاف می‌دهند.
پایداری ابعادی
انبساط حرارتی 63 میکرومتر بر متر بر درجه.
دیوارهٔ نازک
دیواره‌های نازک شکل خود را نگه می‌دارند.
سطح صاف و براق
ظاهر تمیز صنعتی پس از چاپ.

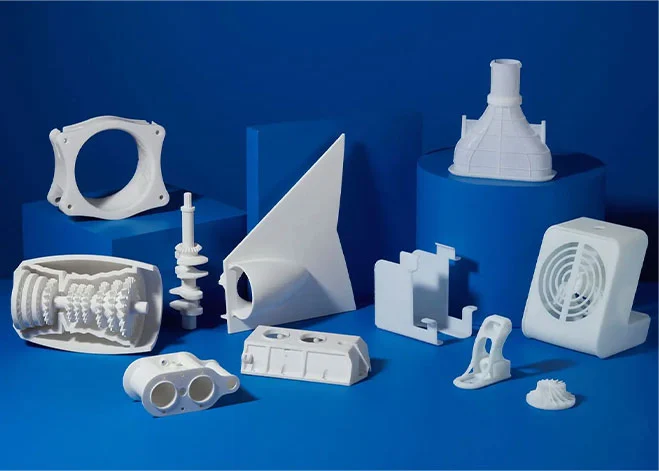

کاربردهای رزین Rigid 4K
پایه و براکت
نگهدارنده‌هایی که زیر بار نباید خم شوند.
پرینت سه بعدی در مهندسیجیگ و فیکسچر
ابزارهای کمکی دقیق خط تولید.
پرینت سه بعدی در تولید انبوهقطعات دیواره‌نازک
قطعات سبک با دیوارهٔ نازک و سفت.
پرینت سه بعدی در مهندسیمجرا و منیفولد
مجراهای هوا و سیال با دیوارهٔ سفت.
پرینت سه بعدی در مهندسیقطعات خودرو
نمونه‌سازی قطعات سفت و دقیق خودرو.
پرینت سه بعدی در خودروسازینمونهٔ مهندسی
نمونه‌های باربر برای آزمون.
پرینت سه بعدی در تحقیق و توسعه
محدودیت‌های رزین Rigid 4K و جایگزین‌ها
کشش کم
ازدیاد طول 5.3 درصد؛ برای گیره و لولا، Durable.
ضربه
مقاومت ضربهٔ آیزود 23 ژول بر متر؛ برای قطعات ضربه‌خور، Durable.
حرارت
دمای تغییر شکل 77 درجه در بار 0.45 مگاپاسکال؛ برای قطعات داغ، High Temp.
ماشین‌کاری
ذرات شیشه ابزار برش را زودتر کند می‌کنند.
نور خورشید
رزین‌ها زیر نور خورشید طولانی ممکن است تغییر رنگ دهند و شکننده‌تر شوند.
ابعاد
حجم ساخت SLA مادا 145 × 145 × 185 میلیمتر است.
سوالات متداول رزین Rigid 4K
رزین Rigid 4K چیست؟
رزین مهندسی SLA تقویتشده با ذرات شیشه، با نام رسمی Rigid 4000؛ بسیار سفت و محکم برای قطعاتی که زیر بار نباید خم شوند.
عدد 4K در نام Rigid 4K یعنی چه؟
نام رسمی آن Rigid 4000 است و این عدد با مدول کششی آن جور است؛ مدول پس از پخت طبق دیتاشیت 4.1 گیگاپاسکال، یعنی حدود 4000 مگاپاسکال، است.
استحکام رزین Rigid 4K چقدر است؟
طبق دیتاشیت رسمی سازندهٔ رزین، پس از پخت استحکام کششی 69 و استحکام خمشی 105 مگاپاسکال.
آیا Rigid 4K شکننده است؟
نسبت به رزینهای چقرمه بله؛ ازدیاد طول 5.3 درصد و مقاومت ضربه 23 ژول بر متر است. برای ضربه، Durable مناسبتر است.
Rigid 4K چقدر حرارت تحمل می‌کند؟
دمای تغییر شکل حرارتی آن پس از پخت 77 درجه در بار 0.45 و 60 درجه در بار 1.8 مگاپاسکال است.
آیا Rigid 4K جایگزین PEEK است؟
فقط از نظر سفتی شبیه PEEK است؛ تحمل حرارت و چقرمگی PEEK را ندارد.
پخت ثانویه چه اثری روی Rigid 4K دارد؟
سفتی و استحکام را حدود دو برابر و مقاومت ضربه را از 16 به 23 ژول بر متر بالا می‌برد؛ ازدیاد طول کم می‌شود.
تفاوت Rigid 4K با Gray Pro چیست؟
Rigid 4K سفتتر و محکمتر است؛ Gray Pro کشش بیشتری دارد و در برابر خم شدن ناگهانی کمتر میشکند.
حداکثر ابعاد قطعهٔ Rigid 4K چقدر است؟
حجم ساخت پرینت SLA مادا تکنولوژی 145 × 145 × 185 میلیمتر است.
هزینهٔ ساخت قطعه با رزین Rigid 4K چطور محاسبه می‌شود؟
بر اساس حجم رزین، ارتفاع و زمان چاپ، ساپورت و تعداد؛ با آپلود فایل در پنل آنلاین برآورد قیمت را می‌بینید.
فایل سه بعدی قطعه را بفرستید؛ با دقت SLA می‌سازیمش
کارشناسان مادا تکنولوژی بر اساس بار، سفتی لازم، دما و ضربه، Rigid 4K یا رزین مناسب دیگر و جهت چاپ را پیشنهاد می‌کنند.
