رزین انعطاف‌پذیر (Flexible 80A)
رزین Flexible 80A رزینی لاستیک‌مانند با سختی 80A است: خم میشود، فشرده و کشیده میشود و دوباره به شکل اولش برمی‌گردد. برای دستگیره و روکش نرم، ضربه‌گیر، واشر و نمونه‌سازی قطعات لاستیکی و TPU مناسب است. در این صفحه دیتاشیت رسمی آن را می‌بینید و نکته‌ای که کمتر گفته میشود: رفتار این رزین به دما وابسته است. مادا تکنولوژی قطعات رزینی را با پرینت SLA تا ابعاد 145 × 145 × 185 میلیمتر می‌سازد.
- 80Aسختی شور
- 120 %ازدیاد طول تا شکست
- > 200,000سیکل خمش در دمای 23 درجه
- 145 × 145 × 185حجم ساخت SLA مادا (میلیمتر)
رزین Flexible 80A چیست؟

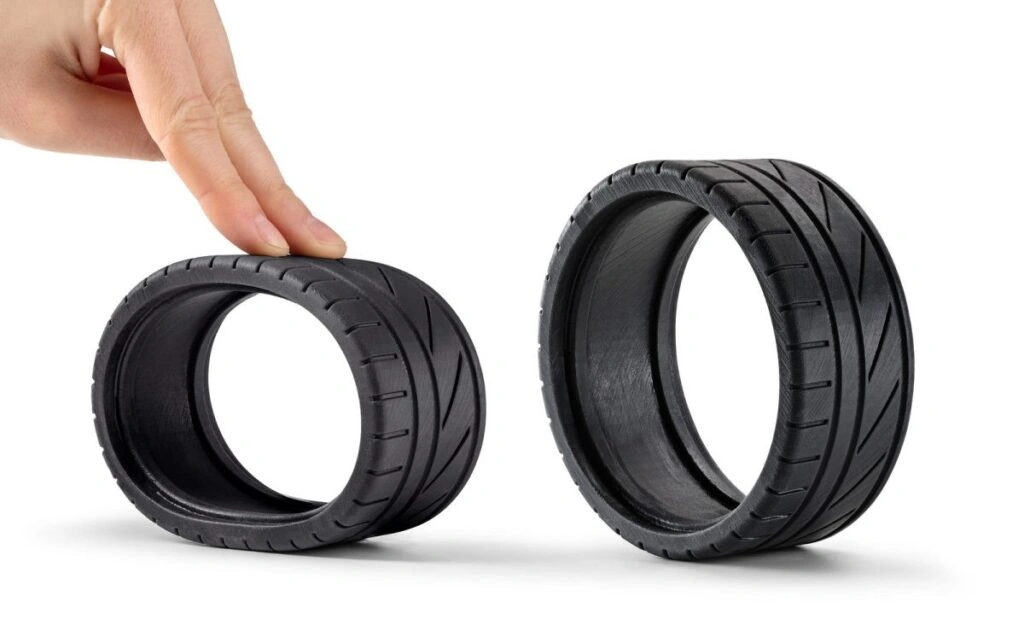

رزین Flexible 80A رزین فوتوپلیمر الاستومری برای پرینت SLA است که پس از پخت، رفتاری شبیه لاستیک یا TPU دارد. سختی آن 80A است و سازنده آن را سفت‌ترین رزین نرم خانوادهٔ رزین‌های منعطف و الاستیک خود معرفی می‌کند: تعادلی میان نرمی و استحکام که خم شدن، فشرده شدن و کشیده شدن مکرر را تحمل می‌کند.
سازنده این رزین را برای ضربه‌گیری، میرا کردن لرزش و جذب شوک مناسب می‌داند؛ و همچنین برای دستگیره، روکش نرم و مدل‌های آناتومی غضروف و رباط.
- نوع
- رزین الاستومری SLA با سختی 80A
- روش چاپ
- پرینت SLA، سپس شستشو و پخت ثانویه
- مزیت اصلی
- خم شدن و فشرده شدن مکرر با بازگشت به شکل اول
- محدودیت اصلی
- رفتار وابسته به دما و استحکام کم
خواص فنی رزین Flexible 80A
| سختی شور | 80A |
|---|---|
| استحکام کششی | 8.9 MPa |
| ازدیاد طول تا شکست | 120 % |
| استحکام پارگی | 24 kN/m |
| مانایی فشاری (23 °C، 22 ساعت) | 3 % |
| مانایی فشاری (70 °C، 22 ساعت) | 5 % |
| خستگی خمشی در 23 °C | > 200,000 |
| خستگی خمشی در 10- °C | > 50,000 |
| دمای گذار شیشهای | 27 °C |
مقادیر طبق دیتاشیت رسمی سازندهٔ رزین برای قطعهٔ چاپ‌شده با لایهٔ 100 میکرون و پخت‌شده؛ خستگی خمشی با آزمون خمش 60 درجه و 100 سیکل در دقیقه. خواص به هندسه، جهت چاپ و دما بستگی دارد.
سختی 80A یعنی چه؟
سختی شور A مقیاس سختی لاستیک‌ها و مواد نرم است: هرچه عدد کمتر باشد، ماده نرمتر است. 80A یعنی لاستیکی نسبتاً سفت که با فشار انگشت کمی فرو میرود و زود برمی‌گردد. برای مقایسه، فیلامنتهای TPU رایج در پرینت FDM معمولاً 95A هستند؛ یعنی Flexible 80A نرمتر از آن‌هاست.
نرمتر از TPU رایج
برای روکش نرم و قطعاتی که باید راحت فشرده شوند.
جزئیات و سطح SLA
جزئیات ریزتر و سطح صاف‌تر از قطعات منعطف چاپ‌شده با فیلامنت.
سفت‌ترین رزین نرم
در میان رزین‌های منعطف و الاستیک همان سازنده، سفت‌ترین گزینه است.
رفتار این رزین به دما وابسته است
دمای گذار شیشهای Flexible 80A طبق دیتاشیت 27 درجه است؛ یعنی نزدیک دمای اتاق. زیر این دما رزین به‌تدریج سفتتر میشود و بالای آن نرمتر. اثرش در عددهای رسمی هم دیده میشود: عمر خمشی در 23 درجه بیش از 200 هزار سیکل است، اما در 10 درجه زیر صفر به بیش از 50 هزار سیکل، یعنی حدود یک‌چهارم، می‌رسد.
در هوای سرد
قطعه سفتتر میشود و در خمش مکرر زودتر خسته میشود.
در گرما
قطعه نرمتر میشود؛ مانایی فشاری در 70 درجه هم از 3 به 5 درصد می‌رسد.
آزمون در شرایط واقعی
اگر قطعه در هوای آزاد، خودرو یا کنار منبع گرما کار می‌کند، آن را در همان دما آزمایش کنید.
فشردگی و بازگشت: مناسب واشر و ضربه‌گیر
مانایی فشاری نشان می‌دهد قطعه پس از مدتی فشرده ماندن، چقدر به شکل اولش برنمی‌گردد. طبق دیتاشیت رسمی سازندهٔ رزین، این عدد پس از 22 ساعت فشردگی، در 23 درجه 3 درصد و در 70 درجه 5 درصد است؛ یعنی قطعه تقریباً کامل به شکل اولش برمی‌گردد.
واشر و آببند نمونه
برای واشرهایی که بین دو قطعهٔ سفت فشرده می‌شوند؛ مقدار فشردگی را در طراحی در نظر بگیرید.
ضربه‌گیر و پایهٔ لرزه‌گیر
برای جذب شوک و کم کردن لرزش در تجهیزات سبک.
پخت کامل
استحکام پارگی پس از پخت ثانویه از 11 به 24 کیلونیوتن بر متر، یعنی بیش از دو برابر، می‌رسد.
رزین Flexible در مقایسه با رزین‌های دیگر SLA
رزین Flexible را کنار Durable، Gray Pro، Rigid 4K و High Temp روی نمودار ببینید یا رزین‌ها و پارامترهای دیگر را انتخاب کنید.
دنبال چه چیزی هستی؟ یک کاربرد را انتخاب کن تا متریال‌های مناسبش روشن شوند
🏆 برندهٔ هر پارامتر بین متریال‌های انتخاب‌شده
| پارامتر | Gray Pro | Rigid 4K | Durable | Flexible | High Temp | Color Kit | Wax |
|---|---|---|---|---|---|---|---|
| استحکام | 6 | 8 | 3 | 2 | 6 | 6 | 2 |
| سفتی | 6 | 10 | 2 | 1 | 8 | 6 | 3 |
| مقاومت ضربه | 4 | 2 | 8 | 9 | 1 | 3 | 2 |
| انعطاف‌پذیری | 2 | 1 | 6 | 10 | 1 | 2 | 3 |
| مقاومت حرارتی | 5 | 5 | 3 | 2 | 10 | 4 | 2 |
| جزئیات و سطح | 9 | 8 | 7 | 6 | 8 | 9 | 9 |
| ریخته‌گری دقیق | 1 | 1 | 1 | 0 | 1 | 1 | 10 |
| صرفهٔ اقتصادی | 8 | 5 | 6 | 5 | 5 | 8 | 5 |
جمع‌بندی و پیشنهاد
امتیازها نسبی و از 0 تا 10 هستند و بر اساس خواص شناخته‌شدهٔ هر نوع متریال تعیین شده‌اند؛ برای انتخاب اولیه به کار می‌روند و جای دیتاشیت را نمی‌گیرند. عدد دقیق خواص در صفحهٔ هر متریال آمده و خواص گریدهای مختلف یک متریال با هم فرق دارد؛ پیش از ساخت، انتخاب با کارشناسان بررسی میشود.
Flexible 80A یا مواد منعطف دیگر؟
رزین Durable
وقتی قطعه باید خم شود و نشکند، اما سطحش سفت بماند. رزین Durable
فیلامنت TPU
برای قطعات منعطف بزرگتر و بادوامتر با سختی حدود 95A. فیلامنت TPU
فیلامنت TPE
برای قطعات نرمتر با پرینت FDM. فیلامنت TPE
پرینت SLS
برای قطعات منعطف بادوام و تولید تعداد بیشتر با پودر TPU. پرینت سه بعدی SLS
نکات طراحی قطعه برای رزین Flexible 80A
دیوارهٔ ضخیم‌تر
قطعهٔ نرم زیر وزن خودش خم میشود؛ دیواره‌ها را ضخیم‌تر از رزین‌های سفت طراحی کنید.
نرمی با هندسه

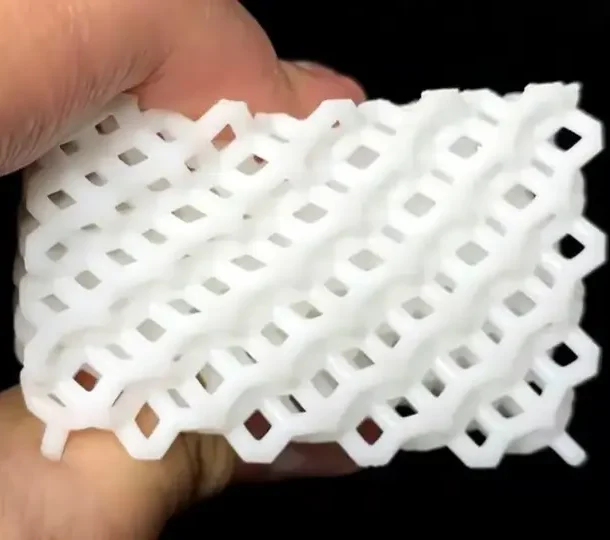

برای نرمتر کردن یک بخش، به جای حجم توپر از دیوارهٔ نازک‌تر یا ساختار مشبک استفاده کنید.
گوشه‌های گرد
گوشه‌های تیز محل شروع پارگی‌اند؛ در بخش‌هایی که خم می‌شوند، آن‌ها را گرد کنید.
جای ساپورت
ساپورت روی قطعهٔ نرم ردّ بیشتری می‌گذارد؛ آن را روی سطوحی بگذارید که دیده نمی‌شوند.
فشردگی واشر
برای واشر، مقدار فشردگی و جای آن را در طراحی دو قطعهٔ سفت پیش‌بینی کنید.
ویژگی‌های کلیدی رزین Flexible 80A
لاستیک‌مانند
سختی 80A؛ شبیه لاستیک و TPU.
خمش مکرر
بیش از 200 هزار سیکل خمش در 23 درجه.
بازگشت به شکل
مانایی فشاری 3 درصد پس از 22 ساعت.
مقاوم به پارگی
استحکام پارگی 24 کیلونیوتن بر متر پس از پخت.
کشش زیاد
ازدیاد طول 120 درصد تا شکست.
جزئیات SLA
جزئیات ریز و سطح صاف برای قطعات نرم.
کاربردهای رزین Flexible 80A
دستگیره و روکش نرم
دستگیره، گریپ و روکش نرم روی قطعهٔ سفت.
پرینت سه بعدی در تحقیق و توسعهضربهگیر و لرزه‌گیر
پایه‌ها و ضربه‌گیرهای سبک.
پرینت سه بعدی در مهندسیواشر و آببند نمونه
واشرهایی که بین دو قطعه فشرده می‌شوند.
پرینت سه بعدی در مهندسیمدل آناتومی
مدل غضروف و رباط برای آموزش.
پرینت سه بعدی در پزشکینمونهٔ قطعات لاستیکی
نمونه‌سازی قطعاتی که بعداً لاستیکی یا TPU تولید می‌شوند.
پرینت سه بعدی در تحقیق و توسعهقطعات خودرو
نمونهٔ گروممت، درپوش و قطعات نرم خودرو.
پرینت سه بعدی در خودروسازی
محدودیت‌های رزین Flexible 80A و جایگزین‌ها
وابسته به دما
در سرما سفتتر و کم‌دوام‌تر و در گرما نرمتر میشود.
استحکام کم
استحکام کششی 8.9 مگاپاسکال؛ برای قطعات باربر نیست.
عمر محدود
برای قطعه‌ای که سال‌ها زیر خمش مکرر کار می‌کند، فیلامنت TPU یا SLS بادوام‌ترند.
نور خورشید
رزین‌ها زیر نور خورشید طولانی ممکن است تغییر رنگ دهند و شکننده شوند.
ابعاد
حجم ساخت SLA مادا 145 × 145 × 185 میلیمتر است.
تماس با پوست و بدن
این رزین برای کاربرد پزشکی یا تماس طولانی با پوست تأیید نشده است.
سوالات متداول رزین Flexible 80A
رزین Flexible 80A چیست؟
رزین الاستومری پرینت SLA با سختی 80A که پس از پخت رفتاری شبیه لاستیک یا TPU دارد و خم شدن، فشرده شدن و کشیده شدن مکرر را تحمل می‌کند.
سختی 80A یعنی چه؟
یعنی لاستیکی نسبتاً سفت که با فشار انگشت کمی فرو میرود؛ نرمتر از فیلامنتهای TPU رایج که معمولاً 95A هستند.
رزین Flexible 80A چقدر کش می‌آید؟
طبق دیتاشیت رسمی سازندهٔ رزین، ازدیاد طول تا شکست 120 درصد و استحکام کششی 8.9 مگاپاسکال است.
آیا قطعهٔ Flexible 80A خمش مکرر را تحمل می‌کند؟
بله؛ طبق دیتاشیت بیش از 200 هزار سیکل خمش در 23 درجه. در 10 درجه زیر صفر این عدد به بیش از 50 هزار سیکل می‌رسد.
چرا رفتار رزین Flexible به دما بستگی دارد؟
دمای گذار شیشهای آن 27 درجه و نزدیک دمای اتاق است؛ زیر آن سفتتر و بالای آن نرمتر میشود.
آیا رزین Flexible برای واشر مناسب است؟
برای واشر و آببند نمونه که بین دو قطعهٔ سفت فشرده میشود مناسب است؛ مانایی فشاری آن پس از 22 ساعت در 23 درجه 3 درصد است.
تفاوت رزین Flexible با فیلامنت TPU چیست؟
رزین Flexible نرمتر است و جزئیات و سطح بهتری دارد؛ فیلامنت TPU سفتتر، بادوامتر و برای قطعات بزرگتر مناسبتر است.
آیا پخت ثانویه برای رزین Flexible لازم است؟
بله؛ استحکام پارگی پس از پخت از 11 به 24 کیلونیوتن بر متر، یعنی بیش از دو برابر، می‌رسد.
حداکثر ابعاد قطعهٔ Flexible چقدر است؟
حجم ساخت پرینت SLA مادا تکنولوژی 145 × 145 × 185 میلیمتر است.
هزینهٔ ساخت قطعه با رزین Flexible چطور محاسبه میشود؟
بر اساس حجم رزین، ارتفاع و زمان چاپ، ساپورت و تعداد؛ با آپلود فایل در پنل آنلاین برآورد قیمت را می‌بینید.
