پروژه / مطالعه موردی

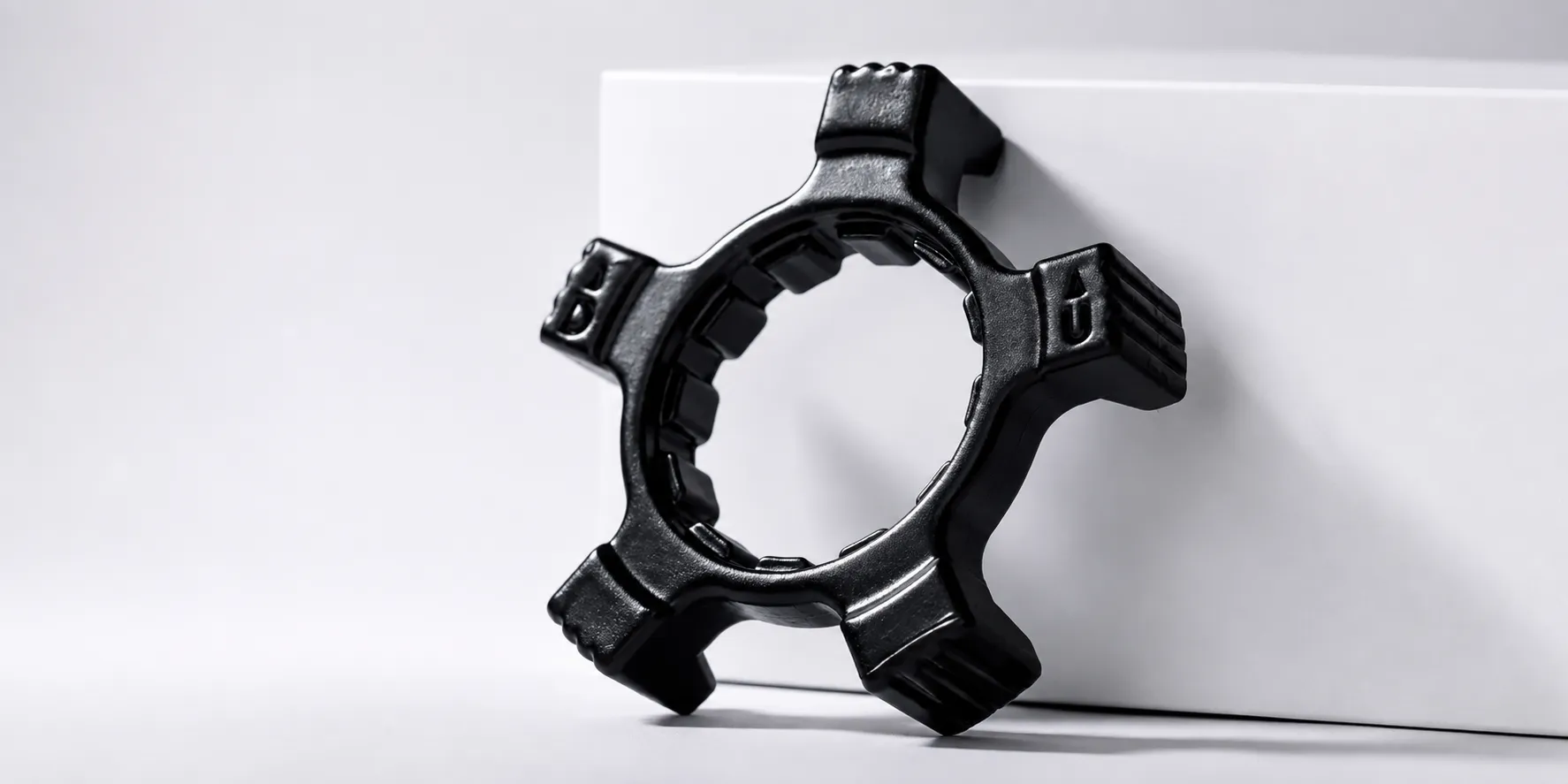

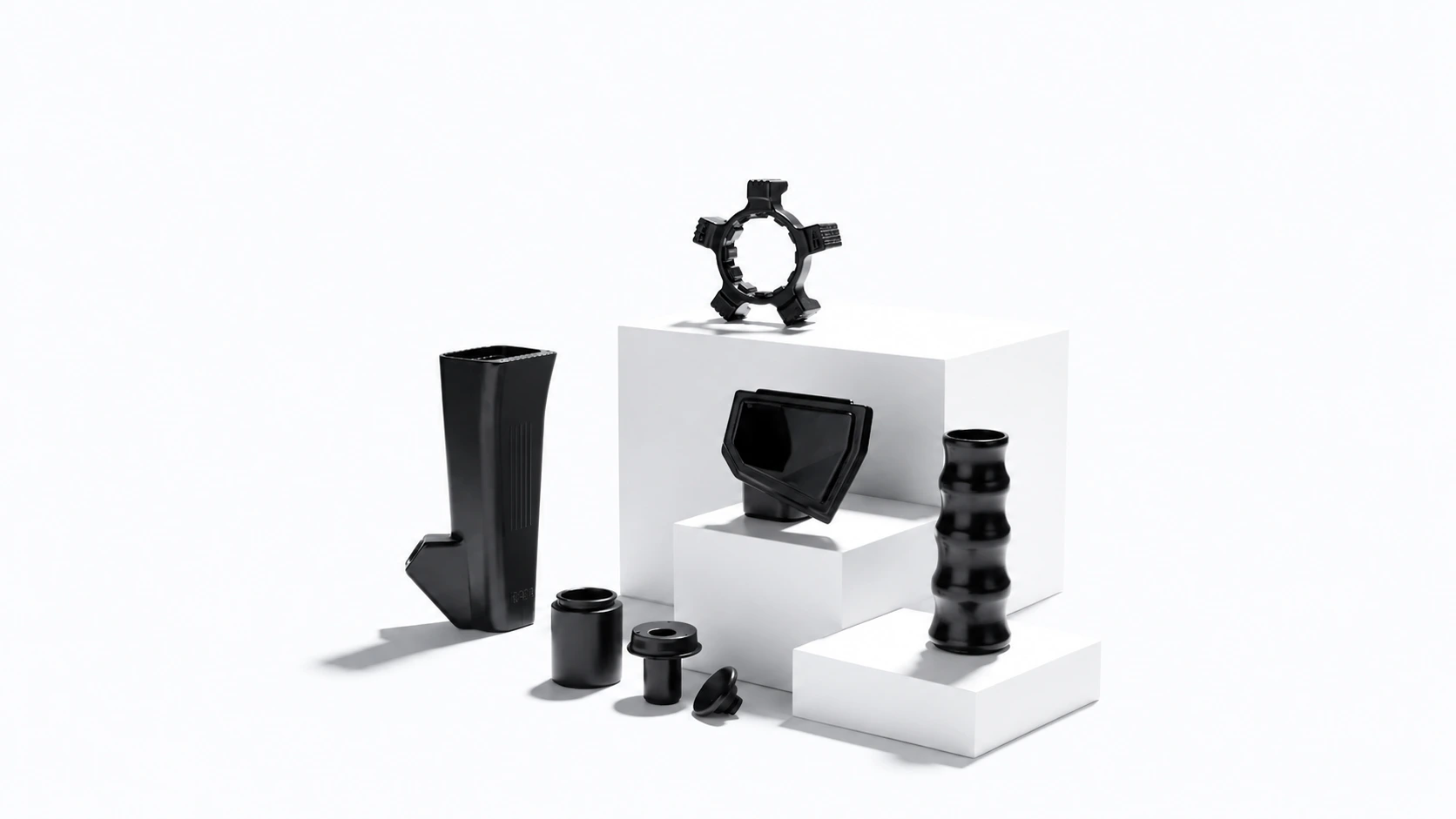

پروژه تولید آندوسکوپ با پرینت سه بعدی
ساخت مجموعهای متنوع از قطعات دقیق برای دستگاه آندوسکوپ با هندسههای پیچیده و الزامات ابعادی سختگیرانه — با استفاده از فناوری SLA و رزینهای با کیفیت سطح بالا.
صنعت
پزشکی
فناوری
SLA
متریال
رزین با کیفیت سطح بالا
از یک چالش پیچیده
تا ساخت یک دستگاه پزشکی
برای ساخت دستگاه آندوسکوپ، مجموعهای از قطعات با حساسیت ابعادی بالا، تنوع بیش از ۲۰ مدل و تیراژ حدود ۱۰ عدد از هر قطعه مورد نیاز بود. استفاده از روشهای سنتی و ساخت قالب برای چنین تیراژ و تنوعی، هزینه و زمان پروژه را به شکل قابل توجهی افزایش میداد.
ماداتکنولوژی با استفاده از فناوری SLA توانست این قطعات را با دقت بالا و کیفیت سطح مناسب تولید کند و زمان ساخت پروژه را از بیش از سه ماه به حدود ۱۰ روز کاهش دهد.
چرا ساخت این قطعه با روشهای سنتی دشوار بود؟
تنوع بالای قطعات، حساسیت ابعادی و نیاز به اصلاح مکرر طرحها، ساخت این مجموعه را به پروژهای پیچیده تبدیل کرده بود. از طرفی، ساخت قالب برای بیش از ۲۰ مدل قطعه با تیراژ حدود ۱۰ عدد از هر مدل، از نظر اقتصادی توجیه نداشت.
- بیش از ۲۰ مدل قطعه با هندسه و الزامات متفاوت
- نیاز به دقت ابعادی بسیار بالا در فضای مونتاژی محدود
- نیاز به بیش از ۱۰ مرتبه اصلاح نقشه برای هر طرح
- لزوم مقاومت قطعات در برابر ضدعفونیهای مکرر
استفاده از SLA برای ساخت قطعات دقیق و متنوع
با توجه به تعداد و تنوع بالای قطعات، فناوری SLA به عنوان راهکار مناسب برای ساخت این مجموعه انتخاب شد. استفاده از رزینهایی با کیفیت سطح بالا امکان تولید قطعات دقیق و مناسب برای مونتاژ در فضای محدود دستگاه را فراهم کرد و نیاز به ساخت قالب برای هر یک از مدلها را از بین برد.
یکی از مزیتهای اصلی این رویکرد، امکان اصلاح سریع طرحها بود. با توجه به اینکه هر یک از طرحها بیش از ۱۰ مرتبه اصلاح شدند، ساخت افزایشی اجازه داد نسخههای جدید بدون نیاز به تغییر یا ساخت مجدد قالب تولید و بررسی شوند.
از طراحی تا قطعات نهایی، مرحله به مرحله
۰۱
بررسی الزامات پروژه
تحلیل دقت ابعادی، هندسه قطعات، شرایط مونتاژ و الزامات مرتبط با استفاده در دستگاه پزشکی.
۰۲
آمادهسازی مدلها
بررسی و آمادهسازی مدلهای سهبعدی و اعمال اصلاحات لازم برای تولید دقیق قطعات.
۰۳
انتخاب فناوری و متریال
انتخاب فناوری SLA و رزین مناسب با توجه به کیفیت سطح، دقت و الزامات عملکردی قطعات.
۰۴
ساخت و اصلاح نمونهها
تولید قطعات، بررسی نمونهها و اعمال اصلاحات متعدد روی طرحها برای رسیدن به هندسه موردنظر.
۰۵
مونتاژ و کنترل نهایی
تولید مجموعه قطعات موردنیاز، بررسی دقت مونتاژ و آمادهسازی برای تستهای مربوط به دستگاه پزشکی.
فناوری و متریال
فناوری
SLA
متریال
رزین با کیفیت سطح بالا
تنوع قطعات
بیش از ۲۰ مدل
تیراژ
حدود ۱۰ عدد از هر مدل
دقت موردنیاز
حساسیت ابعادی بسیار بالا
کاربرد
ساخت قطعات دستگاه آندوسکوپ
استفاده از پرینت سهبعدی SLA امکان ساخت مجموعهای متنوع از قطعات دقیق آندوسکوپ را فراهم کرد؛ قطعاتی که در روش سنتی به دلیل هزینه و زمان بالای قالبسازی، ساخت آنها با محدودیت جدی مواجه بود. این رویکرد همچنین امکان اصلاح مکرر طراحیها و تولید سریع نسخههای جدید را فراهم کرد.
بیش از ۹۰٪
کاهش هزینههای ساخت
حدود ۱۰ روز
زمان ساخت پروژه
۳+ ماه
زمان موردنیاز در روش سنتی
۳۰۰۰+ قطعه
مونتاژ در فضای کوچک با دقت بالا
صنعت
پزشکی
فناوری
SLA
متریال
رزین با کیفیت سطح بالا
نوع پروژه
ساخت قطعات سفارشی دستگاه آندوسکوپ
تنوع قطعات
بیش از ۲۰ مدل
کاربرد
تولید و مونتاژ دستگاه آندوسکوپ
پروژه پزشکی یا صنعتی بعدی شما میتواند از همینجا شروع شود.
اگر برای پروژه خود به ساخت قطعات دقیق، تولید نمونههای اولیه، ساخت قطعات سفارشی یا تولید تیراژ پایین نیاز دارید، ماداتکنولوژی میتواند متناسب با الزامات فنی و تعداد قطعات، فناوری و متریال مناسب را پیشنهاد دهد.
