کاربرد پرینت سه بعدی در پزشکی

• 62 دقیقهمیانگین کاهش زمان اتاق عمل با مدل‌های آناتومیک پرینتی در 7 مطالعهمنبع: Academic Radiology
• 23 دقیقهمیانگین کاهش زمان عمل با گایدهای جراحی پرینتی در 25 مطالعهمنبع: Academic Radiology
• 15,000سواب نمونه‌گیری در روز، پرینت‌شده در یک آزمایشگاه دندانی در بحران کرونامنبع: Formlabs

• تولید متناسب با بیمار

  مدل‌ها، ارتزها و قطعات بر اساس آناتومی و ابعاد هر بیمار طراحی و ساخته می‌شوند.

• کاهش زمان توسعهٔ محصول

  نمونه‌های اولیهٔ تجهیزات پزشکی در مدت کوتاه ساخته و پیش از تولید نهایی ارزیابی و اصلاح می‌شوند.

• دقت بالاتر در برنامه‌ریزی جراحی

  مدل‌های آناتومیک چاپ‌شده به جراحان کمک می‌کنند برنامه‌ریزی دقیق‌تر و کم‌ریسک‌تری داشته باشند.

• کاهش هزینهٔ تولید

  ساخت قطعات، ابزارها و نمونه‌های آزمایشی بدون قالب، با هزینهٔ کمتر نسبت به بسیاری از روش‌های سنتی انجام می‌شود.

• تأمین سریع قطعات

  قطعات یدکی تجهیزات و ابزارهای موردنیاز مراکز درمانی بدون وابستگی به زنجیرهٔ تأمین طولانی ساخته می‌شوند.

• پشتیبانی از آموزش پزشکی

  مدل‌های واقعی اندام‌ها برای آموزش دانشجویان و تمرین پزشکان با دقت و تکرارپذیری بالا تولید می‌شوند.

•
  نمونه‌سازی پزشکی

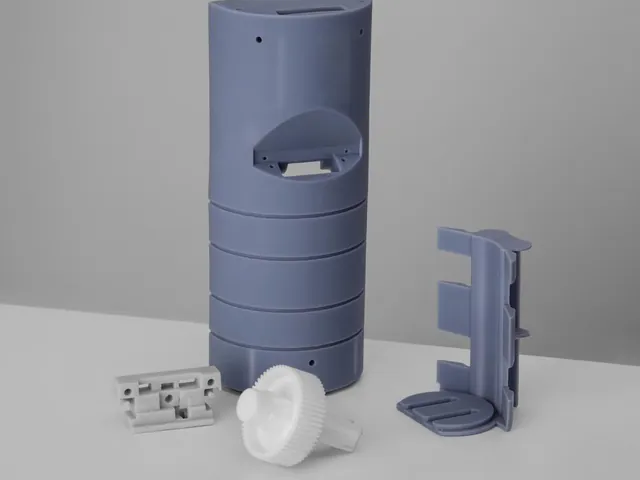

  نمونهٔ اولیهٔ تجهیزات پزشکی

  شرکت‌های تجهیزات پزشکی با پرینت سه بعدی نمونه‌های اولیه را می‌سازند، مونتاژ و ارگونومی را ارزیابی و پیش از تولید انبوه طراحی را بهینه می‌کنند.

•
  برنامه‌ریزی جراحی

  مدل‌های آناتومیکی بیمار

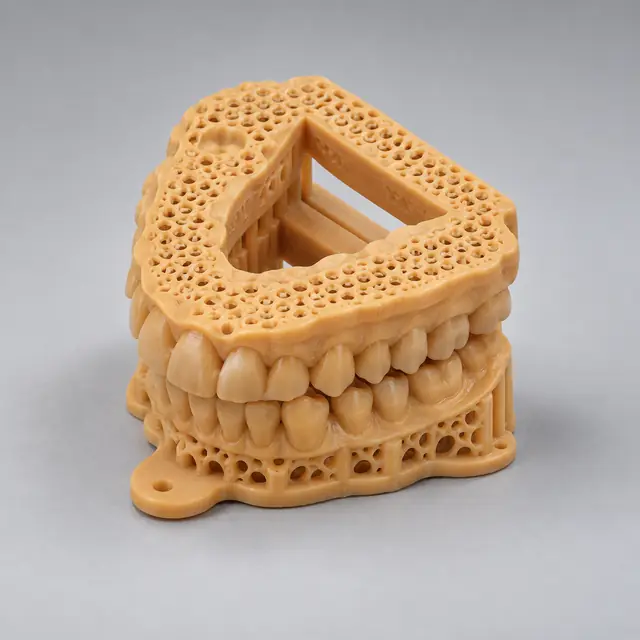

  مدل‌های سه بعدی مبتنی بر تصاویر CT و MRI به جراحان کمک می‌کنند پیش از عمل، شرایط بیمار را دقیق‌تر بررسی و شبیه‌سازی کنند؛ مثل این مدل کامل فک.

•
  تولید سفارشی

  پروتز و ایمپلنت اختصاصی

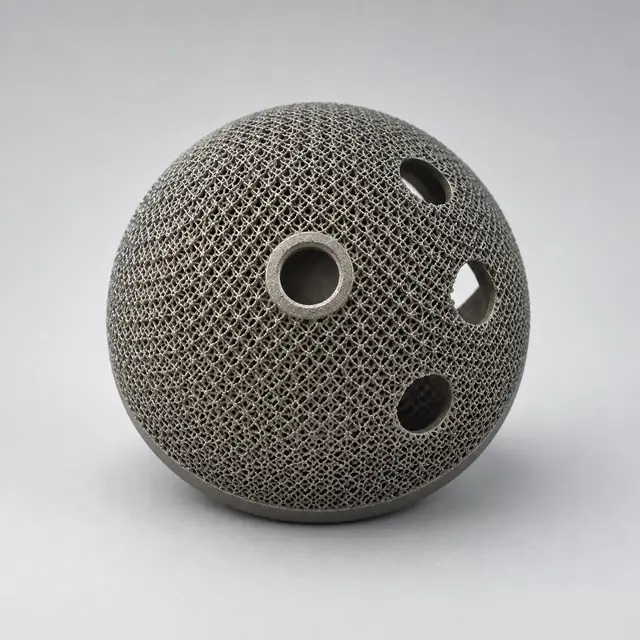

  در صنعت، پروتز، ارتز و حتی ایمپلنت متناسب با آناتومی هر بیمار ساخته می‌شود؛ ایمپلنت‌ها با ساختارهای متخلخل فلزی و توسط سازندگان دارای مجوز تجهیزات پزشکی تولید می‌شوند.

•
  تجهیزات درمانی

  قطعات و ابزارهای پزشکی

  نمونهٔ ابزار، قطعات فلزی دقیق و قطعات تجهیزات با فلزاتی مانند کبالت کروم و تیتانیوم ساخته می‌شوند.

•
  آزمایشگاه

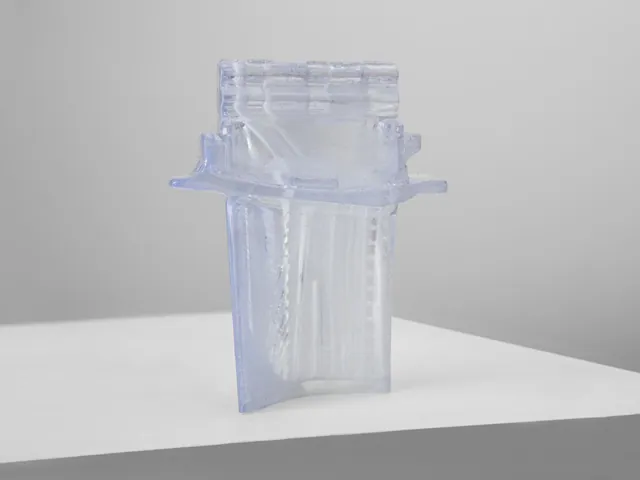

  تجهیزات آزمایشگاه و قطعات شفاف

  جالوله، نگهدارندهٔ نمونه و قطعات شفاف برای دیدن مسیر سیال در دستگاه‌های آزمایشگاهی.

•
  پشتیبانی

  قطعات یدکی تجهیزات بیمارستانی

  قطعات پلاستیکی تجهیزاتی که تأمینشان سخت یا طولانی است، از روی نمونه اسکن و بازسازی می‌شوند.

• مدل آناتومیک برای برنامه‌ریزی جراحی

  MSLA · SLA

  مدل استخوان و اندام از روی CT و MRI، برای دیدن شکستگی، ناهنجاری یا تومور پیش از عمل و توضیح به بیمار.

  • رزین استاندارد
  • رزین شفاف
  • Color Kit

• مدل قلب و اندام برای آموزش

  MSLA · SLA

  مدل‌های اندام با بخش‌های رنگی یا شفاف برای آموزش دانشجویان و تمرین پیش از عمل.

  • رزین شفاف
  • Color Kit
  • رزین استاندارد

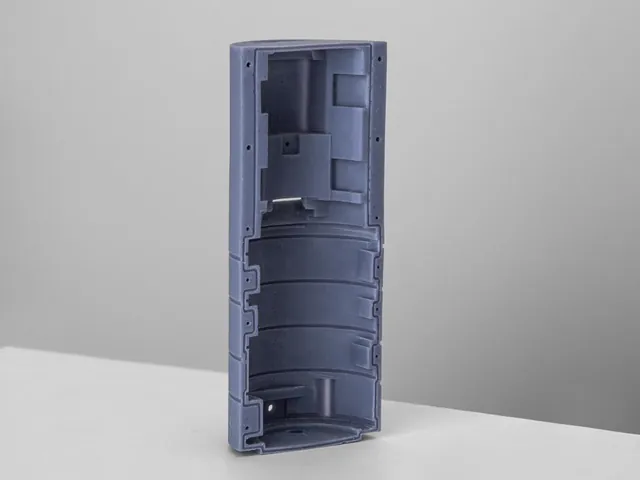

• بدنهٔ دستگاه پزشکی

  MSLA · SLS · FDM

  نمونهٔ اولیهٔ بدنهٔ دستگاه‌های پایش، دستی و آزمایشگاهی برای آزمون مونتاژ و ارگونومی پیش از قالب تزریق.

  • رزین شبه ABS
  • پودر نایلون PA12
  • پلی‌کربنات

• پوسته و قطعات ارتز

  SLS · FDM

  نمونهٔ ارتز و قطعات توانبخشی از روی اسکن اندام؛ طراحی و تأیید نهایی با متخصص ارتوپدی فنی.

  • پودر نایلون PA12
  • پودر TPU
  • PETG

• تجهیزات و فیکسچر آزمایشگاه

  FDM · SLS

  جالوله، نگهدارندهٔ نمونه، فیکسچر دستگاه و قطعات یدکی تجهیزات آزمایشگاهی و بیمارستانی.

  • PETG
  • پلی‌کربنات
  • پودر نایلون PA12

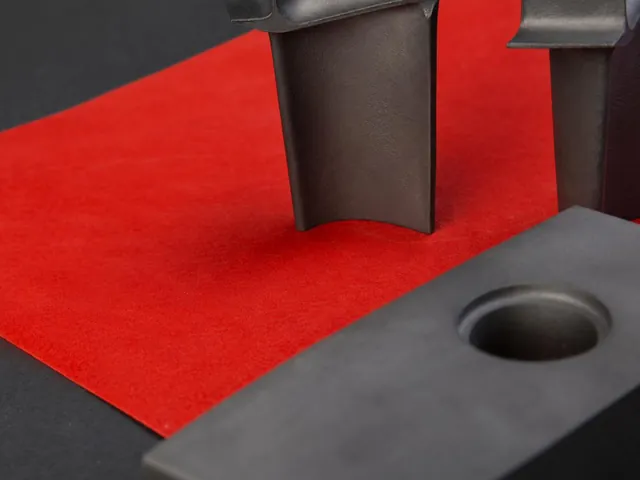

• نمونهٔ ابزار و قطعات فلزی

  SLM

  نمونهٔ اولیهٔ ابزار و قطعات فلزی برای ارزیابی طراحی، وزن و ارگونومی پیش از تولید.

  • فولاد 316L
  • تیتانیوم
  • کبالت کروم

• تبدیل CT و MRI به مدل سه بعدی

  پردازش داده

  داده‌های DICOM بخش‌بندی و به مدل STL قابل چاپ تبدیل می‌شوند؛ دقت مدل به کیفیت و فاصلهٔ برش‌های تصویربرداری بستگی دارد.

  • طراحی سه بعدی

• قطعات در تماس با بیمار

  الزامات قانونی

  ایمپلنت، گاید جراحی و هر قطعه‌ای که با بدن بیمار تماس دارد، باید با متریال زیست‌سازگار دارای گواهی، فرایند اعتبارسنجی‌شده و مجوز قانونی ساخته شود؛ پیش از سفارش، الزامات را با کارشناسان بررسی کنید.

  • کاربرد در دندانپزشکی

یادآوری مهم: مدل‌های آناتومیک برای برنامه‌ریزی، آموزش و گفت‌وگو با بیمار ساخته می‌شوند و جایگزین تشخیص و تصمیم پزشک نیستند؛ تفسیر مدل و تصمیم درمانی با پزشک معالج است.

همهٔ متریال‌های پرینت سه بعدی صنعتی

• FDM

  نمونهٔ اولیه و تجهیزات کمکی

  راهکاری اقتصادی برای نمونه‌های اولیهٔ تجهیزات، فیکسچر، جالوله و قطعات کاربردی با PETG، پلی‌کربنات و ABS.

  حجم ساخت (میلی‌متر)

  470 × 470 × 470

  دربارهٔ تکنولوژی FDM

• رزینی (SLA و MSLA)

  مدل‌های آناتومیک دقیق

  برای مدل‌های آناتومیک و قطعات با جزئیات بالا با رزین استاندارد، رزین شفاف برای دیدن ساختار داخلی و Color Kit برای بخش‌های رنگی.

  حجم ساخت (میلی‌متر)

  MSLA 330 × 185 × 400 · SLA 145 × 145 × 185

  دربارهٔ تکنولوژی رزینی (SLA و MSLA)

• SLS

  ارتز و قطعات نایلونی

  در SLS (تف‌جوشی لیزری انتخابی) پودر نایلون PA12 یا TPU لایه‌به‌لایه با لیزر جوش می‌خورد؛ مناسب پوستهٔ ارتز، بدنهٔ دستگاه و قطعات مقاوم بدون ساپورت.

  حجم ساخت (میلی‌متر)

  165 × 165 × 300

  دربارهٔ تکنولوژی SLS

• SLM (فلز)

  قطعات و نمونه‌های فلزی

  برای نمونهٔ ابزار و قطعات فلزی با فولاد 316L، تیتانیوم و کبالت کروم؛ ایمپلنت‌ها توسط سازندگان دارای مجوز تجهیزات پزشکی تولید می‌شوند.

  حجم ساخت (میلی‌متر)

  160 × 160 × 160

  دربارهٔ تکنولوژی SLM (فلز)

مقایسهٔ همهٔ تکنولوژی‌های پرینت سه بعدی

• دانشگاه واشنگتن در سنت‌لوئیس

  62 دقیقه کاهش زمان عمل

  تحلیلی در مجلهٔ Academic Radiology نشان داد مدل‌های آناتومیک پرینتی در 7 مطالعه به‌طور میانگین 62 دقیقه و گایدهای جراحی پرینتی در 25 مطالعه به‌طور میانگین 23 دقیقه از زمان اتاق عمل کم کرده‌اند؛ معادل حدود 3720 دلار صرفه‌جویی در هر عمل با مدل.

  منبع: PubMed
• ROE Dental Laboratory

  15 هزار سواب در روز

  این آزمایشگاه دندانی در بحران کرونا با پرینترهای SLA و رزین زیست‌سازگار و قابل استریل، روزانه حدود 15 هزار سواب نمونه‌گیری تولید کرد؛ به‌عنوان مرکز ثبت‌شدهٔ سازندهٔ تجهیزات پزشکی و با مجوز تولید.

  منبع: Formlabs
• مادا تکنولوژی

  مدل، نمونه و تجهیزات

  در ایران، مادا تکنولوژی مدل‌های آناتومیک و دندانی، نمونه‌های اولیهٔ تجهیزات پزشکی، بدنهٔ دستگاه‌ها، تجهیزات آزمایشگاه و قطعات فلزی با SLM را برای شرکت‌ها، مراکز درمانی و دانشکده‌ها می‌سازد.

  نمونه کارها
