پرینت سه بعدی در تحقیق و توسعه

• 2 قطعهبه‌جای 115 قطعه در انژکتور موتور موشک پرینت‌شدهٔ ناسامنبع: NASA
• 50٪کاهش هزینهٔ نمونه‌سازی در آزمایشگاه Kohler با پرینت سه بعدیمنبع: Stratasys
• 40٪و بیشتر؛ کوتاه‌تر شدن زمان نمونه‌سازی در همان آزمایشگاهمنبع: Stratasys

• نمونه‌سازی سریع ایده‌ها

  نمونه‌های اولیه در زمان کوتاه تولید می‌شوند تا طراحی‌ها پیش از تولید نهایی آزمایش و بهینه شوند.

• کاهش هزینهٔ توسعهٔ محصول

  بدون نیاز به قالب‌سازی و ابزارهای گران، ساخت و اصلاح نمونه‌های تحقیقاتی با هزینهٔ کمتر انجام می‌شود.

• ساخت هندسه‌های پیچیده

  ساختارهایی که با روش‌های سنتی دشوار یا غیرممکن هستند، مثل کانال داخلی و شبکهٔ سلولی، ساخته می‌شوند.

• تکرار سریع طراحی‌ها

  محققان چند نسخه از یک طرح را تولید و عملکرد آن‌ها را مقایسه و اصلاح می‌کنند.

• تولید قطعات سفارشی

  نمونه‌ها و تجهیزات متناسب با نیاز هر پروژهٔ تحقیقاتی و شرایط آزمایشگاهی طراحی و تولید می‌شوند.

• افزایش همکاری تحقیقاتی

  مدل‌های فیزیکی بررسی، ارزیابی و تبادل نظر بین تیم‌های تحقیقاتی، مهندسی و مدیریت را ساده‌تر می‌کنند.

•

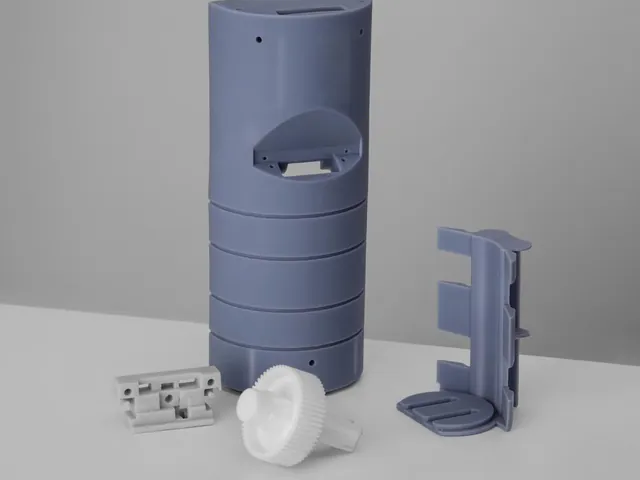

  نمونه‌سازی سریع

  ساخت مدل‌های اولیهٔ محصول

  تیم‌های تحقیقاتی نمونه‌های اولیهٔ فیزیکی را سریع تولید، عملکرد آن‌ها را بررسی و پیش از تولید نهایی طراحی را اصلاح می‌کنند.

•

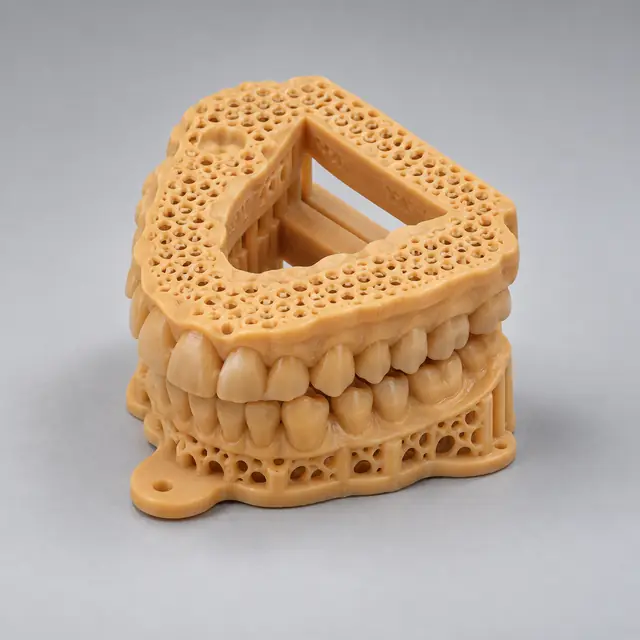

  تحقیقات پزشکی

  تولید مدل و تجهیزات پزشکی

  مدل‌های آناتومی، ابزارهای سفارشی و نمونه‌های پزشکی برای توسعهٔ راهکارهای درمانی و آموزشی جدید.

•
  مهندسی و مواد

  آزمایش طراحی‌های پیچیده

  قطعات با ساختارهای شبکه‌ای، هندسه‌های پیشرفته و نمونه‌های آزمایشی برای بررسی عملکرد مواد و طراحی‌های نوآورانه.

•

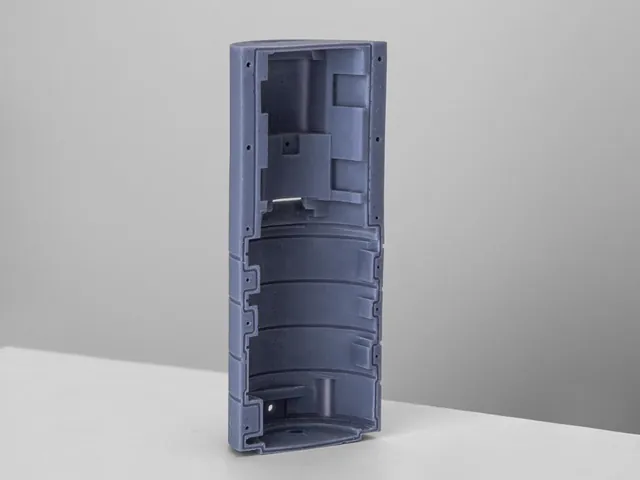

  توسعهٔ محصول

  ارزیابی پیش از تولید

  نمونه‌های کاربردی برای تست طراحی، دریافت بازخورد و کاهش ریسک پیش از ورود محصول به تولید انبوه.

•
  سیالات

  قطعات شفاف برای دیدن جریان

  قطعات و بلوک‌های شفاف که مسیر جریان، حباب و رفتار سیال را در آزمایش قابل مشاهده می‌کنند.

•

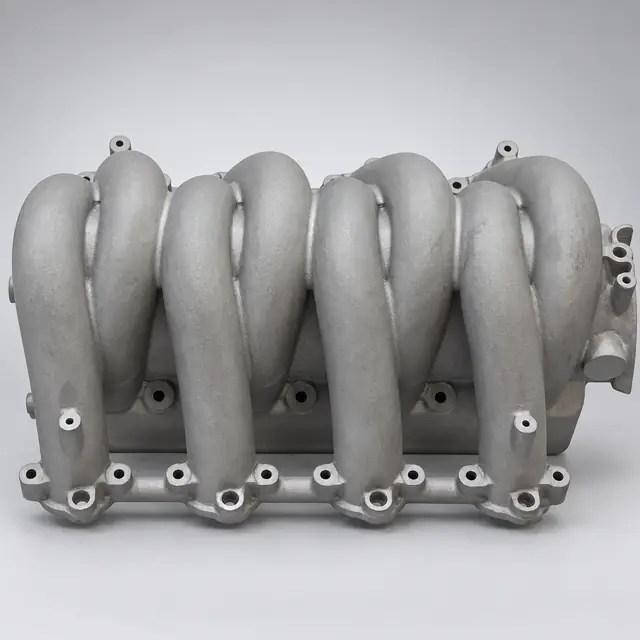

  فلز

  قطعات فلزی تحقیقاتی

  نمونه‌های فلزی با کانال‌های داخلی و هندسهٔ یکپارچه برای آزمون در شرایط واقعی دما و فشار.

• نسخه‌های متوالی نمونهٔ اولیه

  FDM · MSLA

  هر نسخه در زمان کوتاه چاپ و آزمایش می‌شود و نسخهٔ بعد بر پایهٔ نتیجهٔ آزمون اصلاح می‌شود.

  • PLA
  • PETG
  • رزین شبه ABS

• نمونهٔ آزمون مواد و قطعات

  FDM · SLS · SLM

  نمونه‌های کشش، خمش و خستگی و قطعات آزمایشی برای سنجش رفتار متریال و طراحی در شرایط واقعی.

  • PA6-CF
  • پلی‌کربنات
  • فولاد 316L

• فیکسچر و ابزار آزمایشگاه

  FDM

  نگهدارندهٔ نمونه، گیرهٔ اختصاصی دستگاه تست و ابزارهای کمکی که دقیقاً به اندازهٔ آزمایش ساخته می‌شوند.

  • PETG
  • ABS
  • PA6-GF

• بدنهٔ سنسور و الکترونیک

  MSLA · SLS

  بدنهٔ دقیق برای برد، سنسور و نمونه‌های الکترونیکی؛ با جای پیچ و اتصال که در نسخهٔ بعد قابل اصلاح است.

  • رزین شبه ABS
  • Rigid 4K
  • پودر نایلون PA12

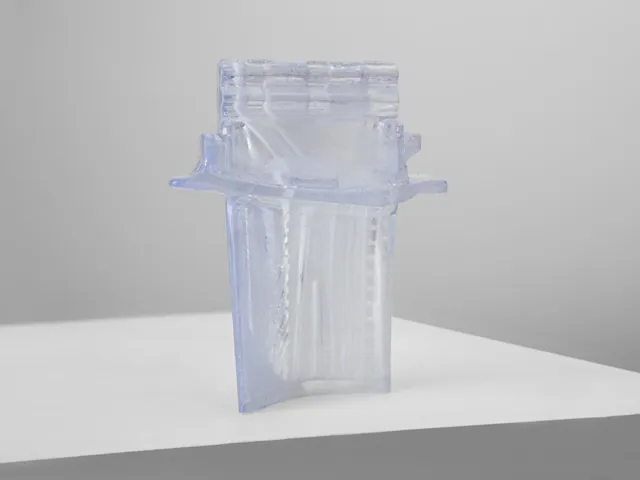

• قطعات سیالاتی و شفاف

  MSLA · SLA

  بلوک‌های کانال‌دار و قطعات شفاف برای دیدن مسیر جریان، حباب و رفتار سیال در آزمایش.

  • رزین شفاف
  • High Temp 250

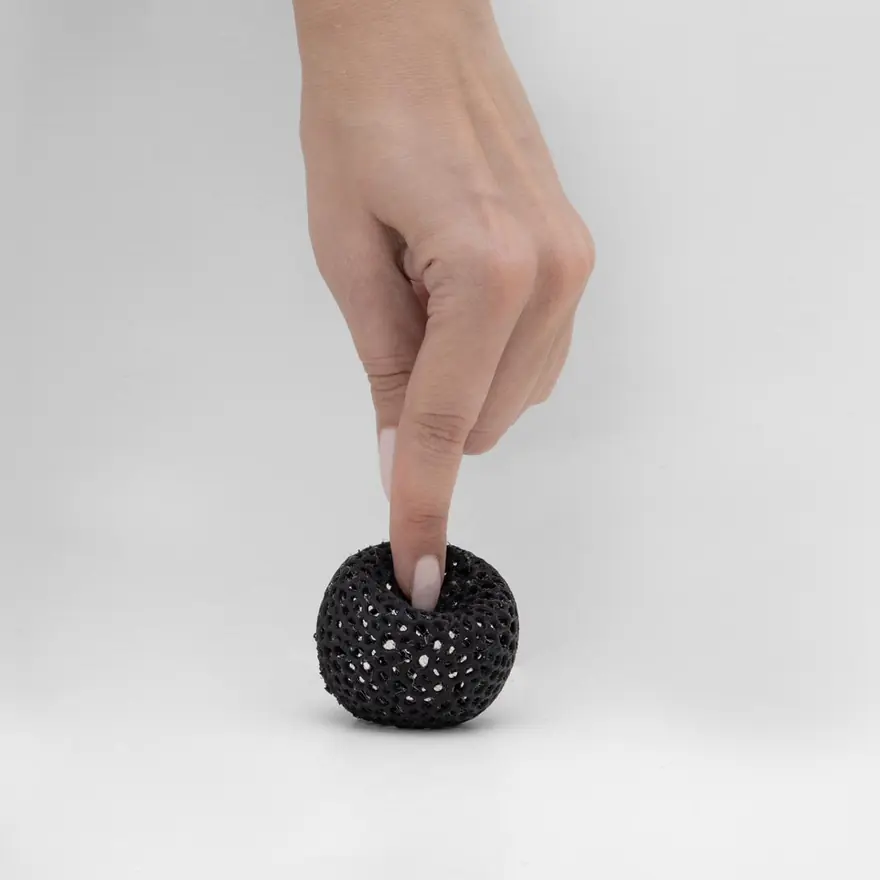

• ساختارهای مشبک و متامتریال

  SLS · SLM

  شبکه‌ها و ساختارهای سلولی برای پژوهش جذب انرژی، سبک‌سازی و خواص مکانیکی قابل طراحی.

  • پودر TPU
  • تیتانیوم
  • آلومینیوم

• مهندسی معکوس و محک‌زنی

  اسکن · طراحی

  نمونهٔ موجود یا محصول رقیب اسکن و به مدل CAD تبدیل می‌شود تا تحلیل، مقایسه و بهبود آن ممکن شود.

  • اسکن سه بعدی
  • طراحی سه بعدی

• تیراژ آزمایشی پیش از قالب

  FDM · SLS

  ده‌ها تا صدها قطعه برای آزمون میدانی و بازخورد کاربر، پیش از سرمایه‌گذاری روی قالب تزریق.

  • پودر نایلون PA12
  • PA6-CF
  • PETG

نکتهٔ آزمون: خواص قطعهٔ پرینتی به جهت چاپ و لایه‌ها وابسته است؛ برای آزمون مکانیکی، جهت ساخت نمونه‌ها را ثابت نگه دارید و آن را همراه نتایج گزارش کنید تا مقایسهٔ نسخه‌ها معتبر باشد.

همهٔ متریال‌های پرینت سه بعدی صنعتی

• FDM

  نمونه‌های اولیهٔ مهندسی

  راهکاری اقتصادی برای مدل‌های مفهومی، فیکسچر و نمونه‌های عملکردی با PLA،‏ ABS و PETG و کامپوزیت‌های PA6-CF و PPS-CF برای آزمون بار و دما.

  حجم ساخت (میلی‌متر)

  470 × 470 × 470

  دربارهٔ تکنولوژی FDM

• رزینی (SLA و MSLA)

  نمونه‌های دقیق و شفاف

  برای مدل‌های با جزئیات بالا، قطعات آزمایشگاهی و بدنهٔ دقیق با رزین شبه ABS، رزین شفاف و High Temp 250.

  حجم ساخت (میلی‌متر)

  MSLA 330 × 185 × 400 · SLA 145 × 145 × 185

  دربارهٔ تکنولوژی رزینی (SLA و MSLA)

• SLS

  قطعات کاربردی مقاوم

  برای نمونه‌های مهندسی با استحکام مناسب و مکانیزم‌های پیچیده، بدون نیاز به ساپورت، با پودرهای PA12 و TPU.

  حجم ساخت (میلی‌متر)

  165 × 165 × 300

  دربارهٔ تکنولوژی SLS

• SLM (فلز)

  تحقیقات فلزی

  برای نمونه‌های فلزی در پژوهش‌های هوافضا، پزشکی، انرژی و مکانیک با فولاد 316L، آلومینیوم و تیتانیوم.

  حجم ساخت (میلی‌متر)

  160 × 160 × 160

  دربارهٔ تکنولوژی SLM (فلز)

مقایسهٔ همهٔ تکنولوژی‌های پرینت سه بعدی

• NASA

  انژکتور 2 قطعه‌ای به‌جای 115

  ناسا در 2013 انژکتور موتور موشک را با ذوب لیزری انتخابی (SLM) در 2 قطعه ساخت؛ نمونهٔ سنتی مشابه 115 قطعه داشت. انژکتور در آزمون آتش گرم رکورد 20 هزار پوند نیروی رانش را ثبت کرد.

  منبع: NASA
• Kohler

  نمونه‌سازی سریع‌تر و ارزان‌تر

  آزمایشگاه Kohler به‌جای سفارش نمونه‌های CNC به بیرون، نمونه‌ها را پرینت کرد؛ زمان نمونه‌سازی بیش از 40 درصد و هزینه 50 درصد کاهش یافت و از قطعات پرینتی برای آزمون ابزار و دمای آب هم استفاده شد.

  منبع: Stratasys
• مادا تکنولوژی

  شریک R&D صنعت ایران

  در ایران، مادا تکنولوژی برای مشتریانی از جمله ایران‌خودرو، مپنا و ایرانسل قطعه ساخته است؛ با پنج فناوری، بیش از 46 متریال، اسکن و طراحی سه بعدی و بدون حداقل تیراژ برای ساخت نسخه‌های پیاپی.

  نمونه کارها
