کاربرد پرینت سه بعدی در مخابرات

• 1,000+محصول RF پرینت‌شده در مدار، ساخت SWISSto12منبع: SWISSto12
• 45 مترویوگاید پرینت‌شده برای تنها یک ماهوارهمنبع: 3D Printing Industry
• 30٪سبک‌تر شدن براکت‌های ماهوارهٔ Eutelsat KONNECTمنبع: 3D Printing Industry

• تولید سریع نمونهٔ اولیه

  پرینت سه بعدی امکان ساخت سریع نمونه‌های اولیهٔ تجهیزات مخابراتی را فراهم می‌کند تا طراحی‌ها در کوتاه‌ترین زمان آزمایش و بهینه شوند.

• آزادی در طراحی قطعات

  این فناوری محدودیت‌های تولید سنتی را کاهش می‌دهد و ساخت قطعات با هندسه‌های پیچیده، وزن کمتر و عملکرد بهینه‌تر را ممکن می‌کند.

• کاهش هزینهٔ تولید

  با حذف نیاز به قالب‌سازی و کاهش مراحل تولید، هزینهٔ ساخت قطعات سفارشی و کم‌تیراژ مخابراتی کاهش پیدا می‌کند.

• کاهش مصرف مواد و ضایعات

  تولید افزایشی فقط مقدار موردنیاز ماده را مصرف می‌کند و در مقایسه با براده‌برداری، ضایعات کمتری دارد.

• ساخت قطعات سبک و مقاوم

  استفاده از مواد مهندسی و طراحی بهینه، ساخت قطعات مخابراتی سبک و مقاوم را برای کاربردهای حساس، از دکل تا ماهواره، ممکن می‌کند.

• سفارشی‌سازی تجهیزات

  قطعات اختصاصی متناسب با نیاز هر پروژه، فرکانس کاری، ابعاد و شرایط محیطی تجهیزات مخابراتی ساخته می‌شوند.

• آنتن

  تولید آنتن‌های مخابراتی پیشرفته

  ساخت آنتن‌های سفارشی و آرایه‌های آنتن برای شبکه‌های نسل جدید، ارتباطات ماهواره‌ای، رادارها و اینترنت اشیا با وزن کمتر و قطعات یکپارچه.

• فرکانس بالا

  ساخت قطعات فرکانس بالا

  تولید ویوگایدها، فیدها و فیلترهای فلزی با هندسه‌های یکپارچه برای تجهیزات فرکانس بالا؛ قطعاتی که با روش‌های سنتی از چند تکه مونتاژ می‌شدند.

•
  فضایی

  تولید سنسورها و تجهیزات فضایی

  ساخت قطعات فلزی سبک و مقاوم با طراحی بهینه برای ماهواره‌ها و سیستم‌های ارتباطی فضایی، جایی که هر گرم وزن اهمیت دارد.

•
  نمونه‌سازی

  توسعهٔ نمونه‌های اولیهٔ تجهیزات

  ساخت سریع بدنه و قطعات آزمایشی برای بررسی عملکرد، اصلاح طراحی و کاهش زمان توسعهٔ محصولات مخابراتی، پیش از ساخت قالب تزریق.

•
  فضای باز

  محفظه‌ها و قطعات سایت‌های مخابراتی

  محفظه‌ها، درپوش‌ها و قطعات جانبی تجهیزات روی دکل و کابینت با ASA و پلی‌کربنات که در برابر آفتاب و باران دوام می‌آورند.

•
  خط تولید

  جیگ و فیکسچر تست تجهیزات

  فیکسچرهای تست برد و نگهدارنده‌های مونتاژ که سریع و کم‌هزینه برای خط تولید تجهیزات مخابراتی ساخته می‌شوند.

• رادوم و پوستهٔ آنتن

  FDM · SLS

  پوستهٔ محافظ آنتن باید آفتاب و باران را تحمل کند؛ نمونه‌ها و قطعات کم‌تیراژ با پلیمرهای مقاوم به UV ساخته می‌شوند و خواص دی‌الکتریک متریال برای فرکانس کاری بررسی می‌شود.

  • ASA
  • پلی‌کربنات
  • PETG

• ویوگاید و قطعات RF فلزی

  SLM

  ویوگایدها، فیدها و فیلترهای فلزی به‌صورت یک قطعهٔ یکپارچه ساخته می‌شوند؛ همان قطعه‌ای که با ماشین‌کاری باید از چند تکه مونتاژ می‌شد.

  • آلومینیوم

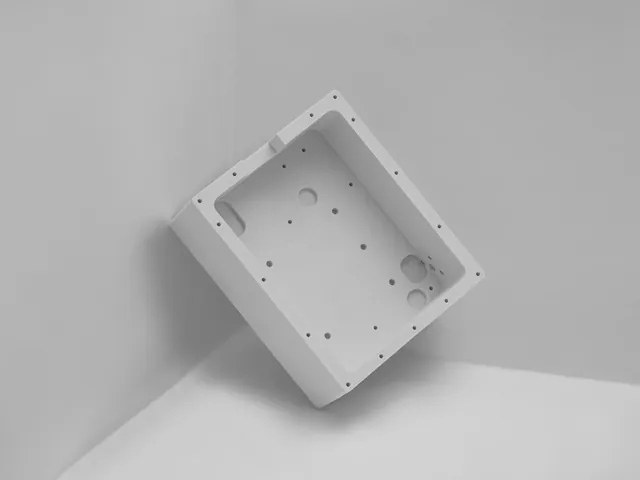

• محفظهٔ تجهیزات رادیویی روی دکل

  FDM

  محفظه‌های فضای باز باید UV و گرمای آفتاب را تحمل کنند؛ ASA و پلی‌کربنات انتخاب اول‌اند، نه PLA.

  • ASA
  • پلی‌کربنات
  • PETG

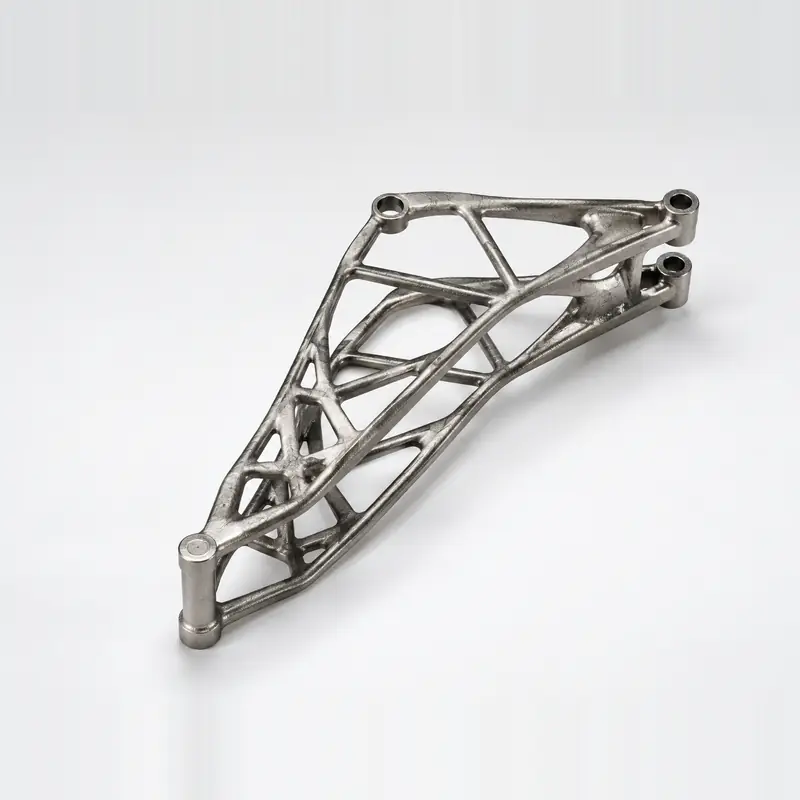

• براکت و نگهدارندهٔ نصب

  FDM کامپوزیت · SLM

  براکت‌های سبک و سفت برای نصب آنتن و تجهیزات روی دکل، دیوار و کابینت.

  • PA6-CF
  • PA6-GF
  • آلومینیوم

• بست و مدیریت کابل و فیبر

  FDM · SLS

  بست‌ها، گیره‌ها و راهنماهای کابل و فیبر نوری در ابعاد سفارشی، بدون ساخت قالب تزریق.

  • PETG
  • پودر نایلون PA12
  • پودر TPU

• کابینت و قطعات داخلی سایت

  FDM

  سینی و نگهدارندهٔ فیبر، پنل‌ها، درپوش‌ها و قطعات جانبی کابینت‌های مخابراتی.

  • ABS
  • PETG
  • پلی‌کربنات

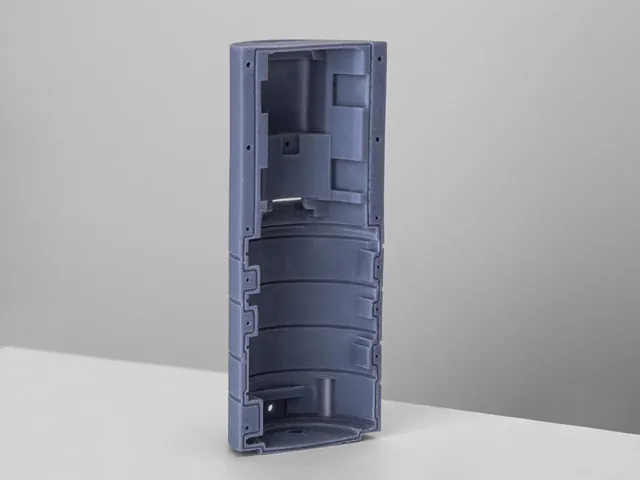

• بدنهٔ مودم و دستگاه‌های IoT

  MSLA · SLA

  نمونهٔ اولیهٔ بدنهٔ مودم، روتر و ماژول‌های IoT با سطح صاف و جزئیات ریز، پیش از سرمایه‌گذاری روی قالب تزریق.

  • رزین شبه ABS
  • Rigid 4K
  • رزین استاندارد

• جیگ، فیکسچر و فیکسچر تست

  FDM

  فیکسچرهای تست برد، نگهدارنده‌های مونتاژ و ابزارهای خط تولید تجهیزات مخابراتی.

  • PETG
  • ABS
  • PA6-CF

نکتهٔ فنی: هر متریال روی عبور امواج رادیویی اثر متفاوتی دارد. برای رادوم و قطعاتی که در مسیر سیگنال قرار می‌گیرند، خواص دی‌الکتریک متریال در فرکانس کاری بررسی و نمونهٔ اولیه پیش از تولید آزمایش می‌شود.

همهٔ متریال‌های پرینت سه بعدی صنعتی

• FDM

  محفظه، براکت و قطعات فضای باز

  برای محفظهٔ تجهیزات، براکت، بست و نمونه‌های اولیه با ASA و پلی‌کربنات برای فضای باز، PETG و ABS و کامپوزیت PA6-CF برای قطعات سفت و سبک.

  حجم ساخت (میلی‌متر)

  470 × 470 × 470

  دربارهٔ تکنولوژی FDM

• رزینی (SLA و MSLA)

  نمونه‌های دقیق و بدنهٔ دستگاه‌ها

  برای بدنهٔ مودم و دستگاه‌های IoT، قطعات کوچک دقیق و مدل‌های آزمایشی با رزین شبه ABS،‏ Rigid 4K و رزین شفاف.

  حجم ساخت (میلی‌متر)

  MSLA 330 × 185 × 400 · SLA 145 × 145 × 185

  دربارهٔ تکنولوژی رزینی (SLA و MSLA)

• SLS

  قطعات نایلونی مقاوم

  برای بست‌ها، گیره‌ها، محفظه‌های کوچک و قطعات کاربردی بدون ساپورت، با پودرهای PA12 و TPU.

  حجم ساخت (میلی‌متر)

  165 × 165 × 300

  دربارهٔ تکنولوژی SLS

• SLM (فلز)

  قطعات RF و فلزی

  برای ویوگایدها، فیدها و قطعات فلزی سبک با آلومینیوم؛ قطعه‌ای یکپارچه به‌جای چند تکهٔ ماشین‌کاری‌شده.

  حجم ساخت (میلی‌متر)

  160 × 160 × 160

  دربارهٔ تکنولوژی SLM (فلز)

مقایسهٔ همهٔ تکنولوژی‌های پرینت سه بعدی

• SWISSto12

  بیش از 1000 محصول RF در مدار

  این شرکت سوئیسی آنتن، ویوگاید و فیلترهای ماهواره‌ای را با پرینت سه بعدی فلزی و پوشش‌دهی فلزی می‌سازد و برای یک ماهواره 45 متر ویوگاید پرینت‌شده تحویل داده است.

  منبع: SWISSto12
• Thales Alenia Space

  براکت‌های 30 درصد سبک‌تر

  در ماهوارهٔ مخابراتی Eutelsat KONNECT، براکت‌های پرینت‌شده 30 درصد سبک‌تر و 10 درصد ارزان‌تر شدند و ویوگایدهای اتصال سیگنال هم به‌صورت قطعات یکپارچهٔ پرینتی تأمین شد.

  منبع: 3D Printing Industry
• مادا تکنولوژی

  مورد اعتماد اپراتورهای ایرانی

  در ایران، مادا تکنولوژی برای مشتریانی از جمله ایرانسل و همراه اول قطعه ساخته است؛ از محفظه و براکت با ASA و پلی‌کربنات تا قطعات فلزی با SLM و نمونه‌های اولیهٔ دقیق.
