زمانی که صحبت از طراحی محصولی جدید با تنوع قطعات بالا، پیچیدگی‏های فنی و زمان ساخت بسیار کوتاه می‏شود، روش‏های سنتی ساخت به بن‏بست می‏رسند، چون هزینه سعی و خطا بسیار زیاد خواهد بود و عملاً انعطاف‏پذیری وجود ندارد.

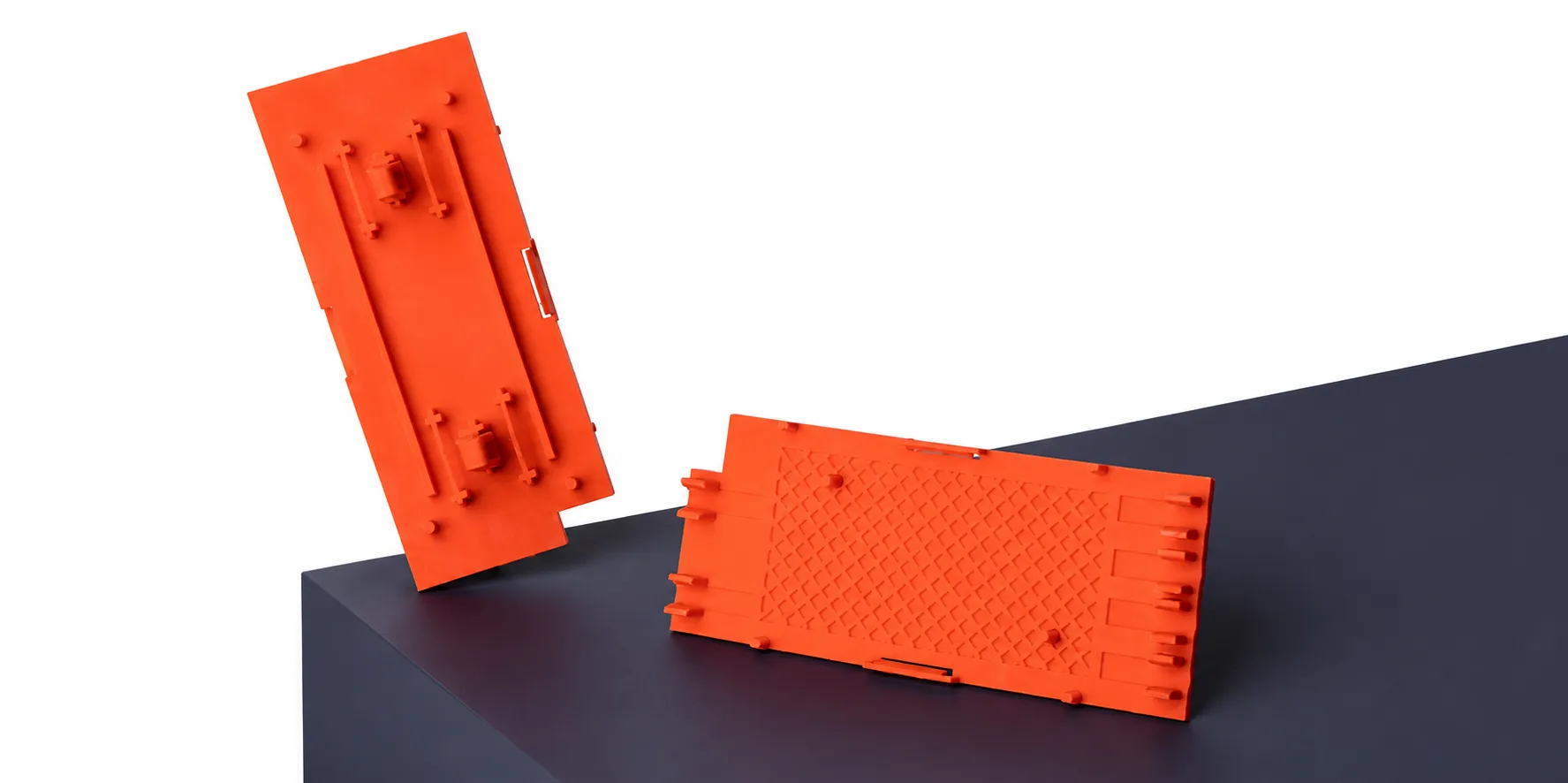

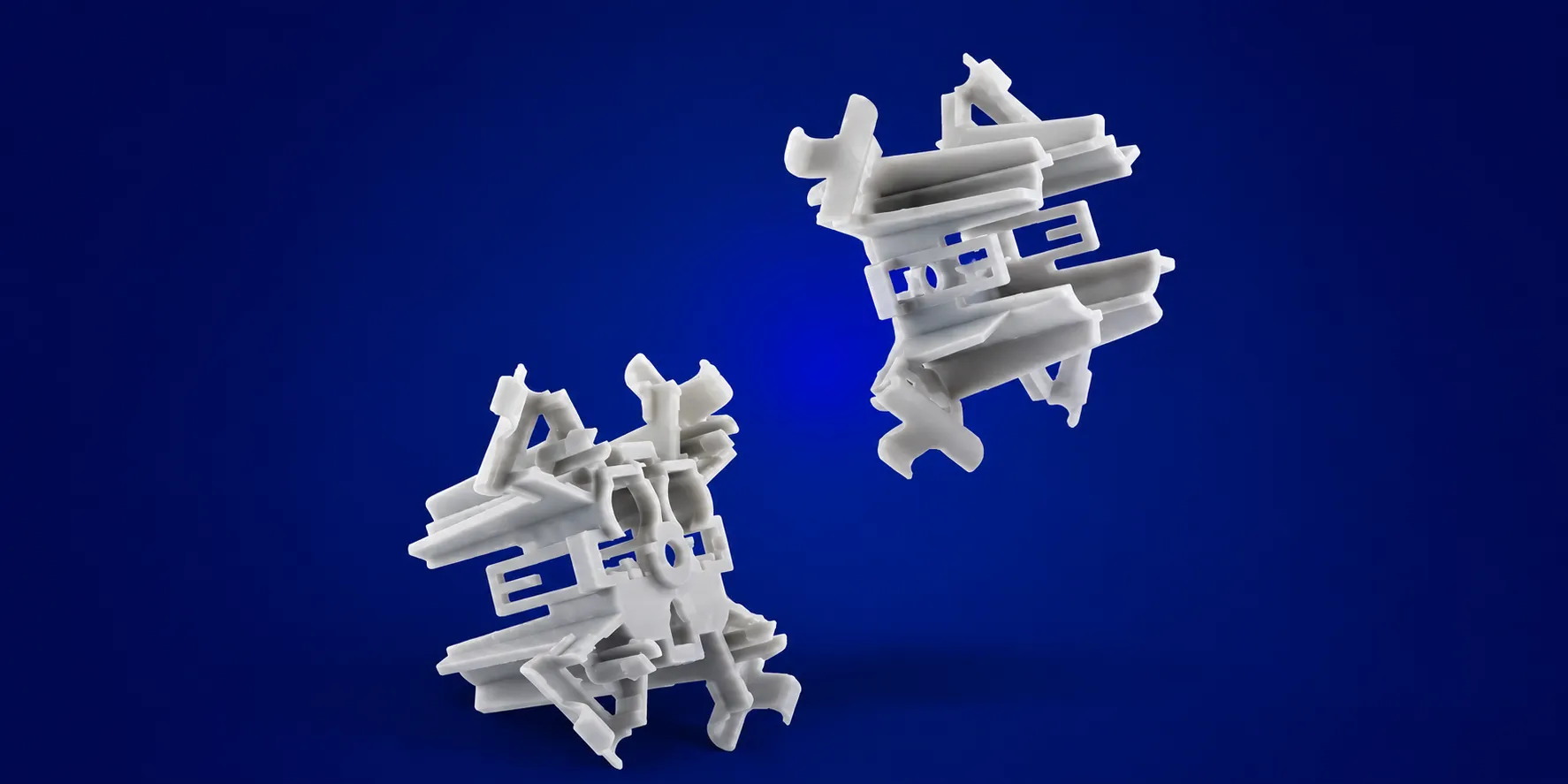

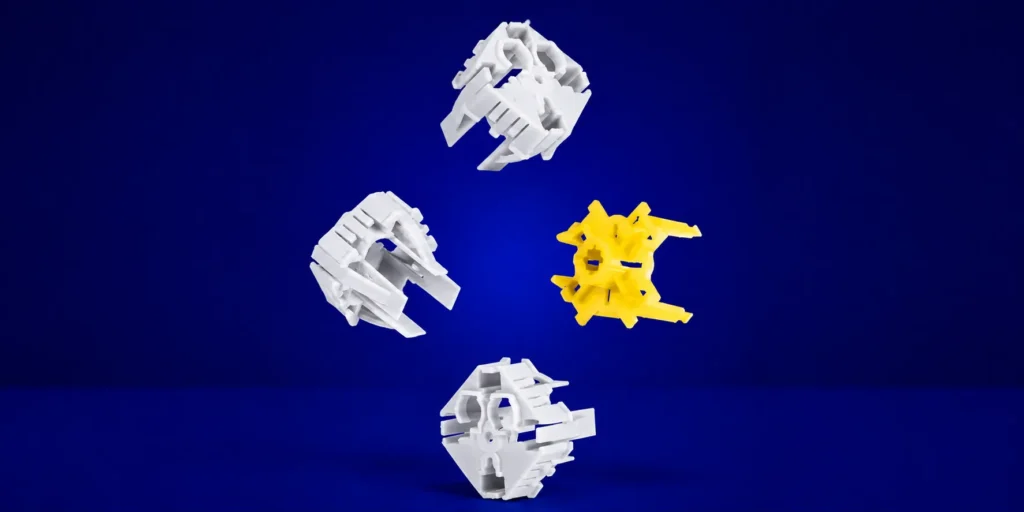

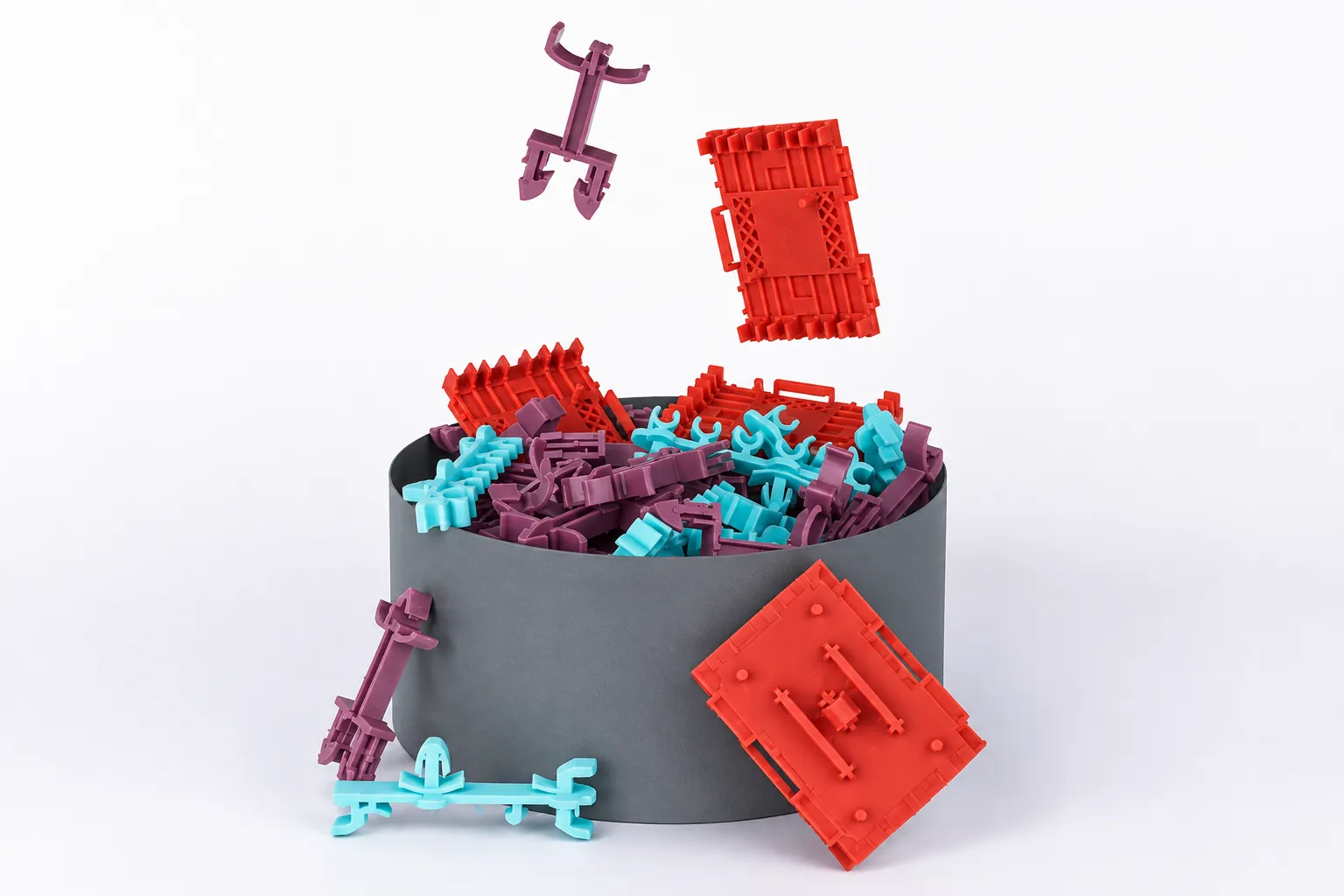

یکی از پروژه‏هایی که توسط تیم ما انجام شد، پروژه مربوط به BTS Tower هشت‏کاناله بود. در این پروژه از تکنولوژی‏های SLA و FDM استفاده شد. در روش SLA از چهار نوع رزین مختلف با خواص منحصربه‏فرد و در روش FDM نیز از مواد ABS و NYLON استفاده شد. این انعطاف‏پذیری در انتخاب مواد و رزین‏های مختلف و امکان ساخت در کوتاه‏ترین زمان ویژگی منحصربه‏فرد تکنولوژی پرینت سه‏بعدی است. هم‏چنین به اذعان سفارش دهنده این روش ساخت، باعث صرفه‏جویی 98 درصدی در تولید قطعات شد که در ادامه به جزئیات آن می‏پردازیم.

برای این پروژه لازم بود که بیش از 2000 قطعه در 12 مدل در کم‏تر از یک ماه مدل‏سازی و ساخته شوند. تمامی این قطعات باید در کنار هم مونتاژ می‏شدند و تلرانس‏های ساخت برای هر مدل به صورت مجزا محاسبه می‏شد. در روش سنتی برای ساخت هر قالب بین چهار تا شش هفته زمان لازم بود و هزینه هر کدام از این قالب‏ها با توجه به پیچیدگی‏های آن‏ها بیش‏تر از 200 میلیون تومان برآورد شد. این رقم صرفاً هزینه ساخت قالب بود و هزینه مواد مصرفی، دستگاه‏های تزریق پلاستیک و سایر هزینه‏های تولید هم به این رقم اضافه می‎شد. علاوه بر این، هر قطعه نیاز به ویژگی مکانیکی خاصی داشت. استحکام فشاری بالا، انعطاف بالا، صافی سطح و در برخی موارد دقت ابعادی بیش‏تر از 100 میکرون از ویژگی‏های مورد نیاز برای قطعات مختلف بودند. هم‏چنین، برای اینکه فرآیند مونتاژ به راحتی انجام پذیرد، لازم بود که قطعات در رنگ‏های مختلف ساخته و تولید شوند.  در حین کار نیز به دلیل شرایط مونتاژ، نقشه بعضی از قطعات نیاز به چند مرحله به‏روز رسانی و تجدید طرح داشتند که این موضوع نیز هزینه بسیار زیادی را به پروژه تحمیل می‏کرد.

در تمامی مراحل انجام پروژه، تیم ما در کنار تیم مونتاژ شرکت سفارش‏دهنده همکاری بسیار نزدیکی را برای بهبود سریع و دقیق فرآیندها شکل داد. همکاری با تیم‏های فنی، تبادل نظر و بهره‏گیری از تجربیات در پروژه‏های این چنینی، هم‏افزایی بسیار بالایی را به وجود می‏آورد. به طور کلی این پروژه نشان‏دهنده پتانسیل بالای ساخت افزایشی در تولید با تعداد بالا است.

در نهایت با بهره‏گیری از دستگاه‏های پیشرفته در تعداد گسترده، این قطعات در مدت کم‏تر از یک ماه ساخته و ارسال شدند.

مشتریکارخانه
ایجاد توسطاکسترا
تاریخ تحویل27 فروردین 1398
مهارت هاماشین کاری/ خط تولید
وبسایتxtratheme.ir
