یک پرینت خوب در ابتدا با یک مدل مناسب که به صورت بهینه برای پرینت سه بعدی طراحی شده شروع می‌شود. ما این راهنمای طراحی را ساختیم تا برخی از حداقل ویژگی هایی را که از Form 1+ انتظار دارید را برآورده کنید.

لطفاً در نظر داشته باشید: این راهنما با توجه به Formlabs Clear resin با دقت ۱۰۰ میکرون پرینت نوشته شده است. ممکن است شما تفاوت جزئی در هنگام استفاده از رزین‌های دیگر و دقت‌های متفاوت مشاهده کنید.

حداقل ضخامت دیوار پشتیبانی شده برای طراحی سه بعدی

 (توصیه: ۰٫۴ mm)
دیوار پشتیبانی شده دیواری است که از 2 یا چند وجه به دیوارهای دیگر متصل شده باشد. دیوار پشتیبانی شده با ضخامت کمتر از ۰٫۴ میلی‌متر امکان دارد در طی peel process تاب بردارد.

  • نکته: شستشوی دیواره‌های نازک
    باید دقت شود که حین شستشو ممکن است دیواره‌های نازک IPA را جذب کنند و تورم پیدا کنند که باعث تغییر شکل مدل می‌شود. کم کردن زمان غوطه ور شدن در IPA این اثر را محدود می‌کند.

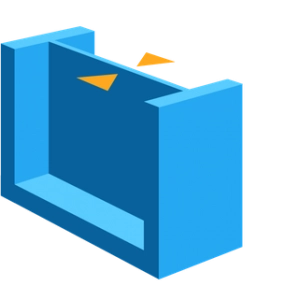

Minimum supported wall thickness for 3D design

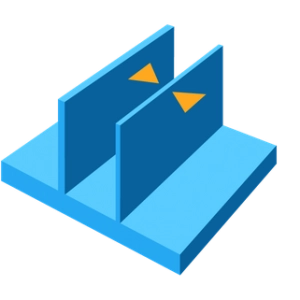

حداقل ضخامت دیوار پشتیبانی نشده

(توصیه : ۰٫۶ mm)
دیوار پشتیبانی نشده دیواری است که در کمتر از دو وجه اش به دیوارهای دیگر متصل باشد. دیوار پشتیبانی نشده‌ای که کمتر از ۰٫۶ mm ضخامت داشته باشد ممکن است که در طی پرینت تاب بردارد یا از مدل جدا شود.

Minimum unsupported wall thickness for 3D design

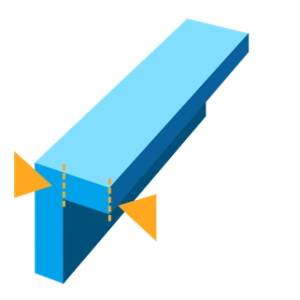

حداکثر طول طاق نمای بدون پایه

 (توصیه : ۱٫۰ mm)
طاق نما به بخشی از مدل گفته می‌شود که به صورت افقی از آن خارج شده و موازی صفحه ساخت است. پرینت کردن همچین بخشی بدون ساپورت توصیه نمی شود. از آنجایی که لایه‌ها نمی‌توانند ساختارشان را حفظ کنند، طاق هایی با طول بیرون زده‌ی بیش از ۱ میلی متر اندکی تغییر شکل می‌دهند و همان‌طور که طول طاق بیشتر شود، تغییر شکل مدل نیز به شدت افزایش می‌یابد. می‌توانید با روشن کردن ساپورت‌های داخلی در PreForm از استحکام طاق‌هایتان اطمینان حاصل کنید.

کنجکاوی بیشتر :
ساپورت‌گذاری در پرینت سه بعدی؛ چه زمانی باید از ساپورت استفاده کنیم؟

Maximum length of arch without base in 3D design

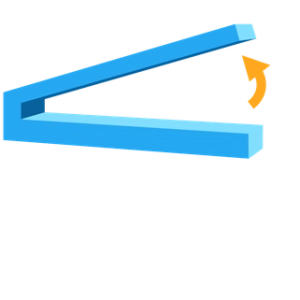

حداقل زاویه طاق نمای بدون پایه

توصیه: ˚۱۹ از افق (۳۵ mm طول × ۱۰ mm پهنا × ۳ mm  ضخامت)
زاویه طاق نما همان زاویه بیرون زدگی از افق است. اگر با زاویه‌ای کمتر از ˚۱۹ پرینت شود، ممکن است که باعث شکستن مدل در بخش بیرون زده شود. جسمتان را به نحوی بچرخانید تا بخش‌هایی که امکانش را دارند ساپورت داشته باشند (در صورتی که جسم نیازی به ساپورت داشته باشد) .

The minimum angle of the arch without base in the 3D design

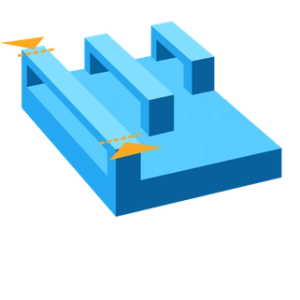

حداکثر طول دهانه یا پل پایه دار

توصیه : ۲۱ mm (5 mm پهنا × ۳ mm ضخامت)
یک دهانه به فاصله متوسط بین ستون‌های یک ساختار گفته می‌شود. با این که پرینت کردن دهانه‌های بدون ساپورت توصیه نمی‌شود برخی از حجم‌های هندسی را می‌توان بدین صورت به خوبی پرینت کرد. برای یک تیر با پهنای ۵mm و ضخامت ۳mm، دهانه‌های بیش از ۲۱mm خراب می‌شوند. برای جلوگیری از شکستن در طول روند لایه برداری باید طول تیرهای پهن را کوتاه‌تر نگه داشت.

The maximum length of span or bridge in 3D design

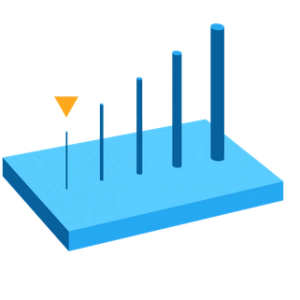

حداقل قطر سیم قائم

توصیه : ۰٫۳ mm (7mm ارتفاع ) تا ۱٫۵ mm (30 mm ارتفاع)
سیم قطعه‌ای است که طول آن از 2 برابر ضخامتش بیشتر است. این نسبت کلید پرینت سیم‌هاست؛ اگر ضخامتتان ۰٫۳ میلی متر است تا پیش از مشاهده تاب برداشتگی سیم ۷ میلی‌متر پرینت کنید و اگر ضخامت ۱٫۵ میلی‌متر بود می‌توانید ۳۰ میلی‌متر بدون خمیدگی پرینت کنید.

نکته : مانند نکته شستشوی دیواره‌های نازک دقت بیشتری باید در شستشوی سیم‌های نازک به کار رود چون IPA می‌تواند به راحتی به آن‌ها آسیب بزند. با به حداقل رساندن زمان غوطه‌وری در IPA می‌توان این تاثیر را محدود کرد.

کنجکاوی بیشتر :
پرینت سه بعدی زیستی یا bio 3d printing چیست؟

Minimum diameter of vertical wire in 3D design

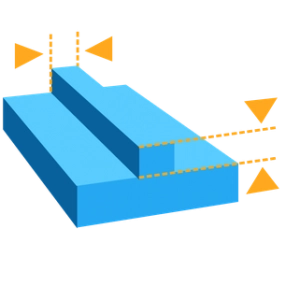

حداقل جزییات نقش برجسته

(توصیه: ۰٫۱ mm)

جزییات نقش برجسته ویژگی‌هایی با ارتفاع کمی هستند که بر روی مدل برآمده شده‌اند ، مانند نوشته‌ها. جزئیاتی با ضخامت و ارتفاعی کوچکتر از ۰٫۱ میلی‌متر ممکن است در پرینت شما دیده نشود.

Minimal details of relief in 3D design

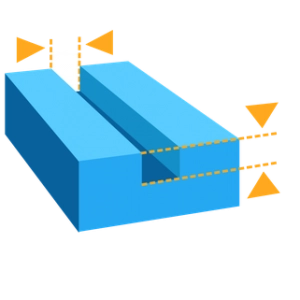

حداقل جزئیات حکاکی در طراحی سه بعدی

(توصیه : ۰٫۴ mm)
جزئیات حکاکی شده ویژگی‌هایی هستند که بر روی مدل شما ثبت شده‌اند. جزئیات فرورفتگی کمتر از ۰٫۴ میلی‌متر در ضخامت و ارتفاع ممکن است دیده نشوند، چون با بقیه مدل در حین پروسه پرینت فیوز می شود.

Minimum engraving detail in 3D design

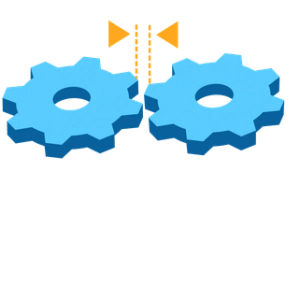

حداقل فاصله ایمن

(توصیه : ۰٫۵ mm)

فاصله ایمن مقدار طول مورد نیاز بین 2 قطعه متحرک است (به عنوان مثال فاصله بین چرخ دنده‌ها یا مفاصل) اگر این فاصله از ۰٫۵ میلی‌متر کمتر باشد ممکن است باعث شود 2 قطعه به هم جوش بخورند.

Minimum safe distance in 3D design

حداقل قطر سوراخ ها

(توصیه : ۰٫۵ mm)

سوراخ‌های با قطر کمتر از ۰٫۵ میلی‌متر در محورهای x و y و z ممکن است در طی پرینت بسته شوند.

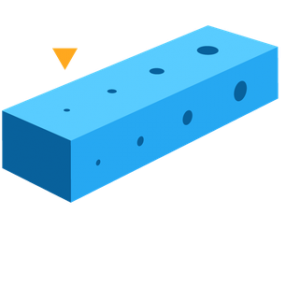

Minimum diameter of holes in 3D design

حداقل قطر سوراخ تخلیه

(توصیه : ۳٫۵ mm)

برای مدل‌هایی که به طور کامل بسته هستند سوراخ‌های تخلیه رزین توصیه می شود. (مثل یک کره توخالی یا یک استوانه تو خالی که مستقیم بر روی صفحه ساخت قرار دارد) اگر سوراخ تخلیه وجود نداشته باشد ممکن است رزین درون قطعه گیر کند و باعث انفجار قطعه شود.

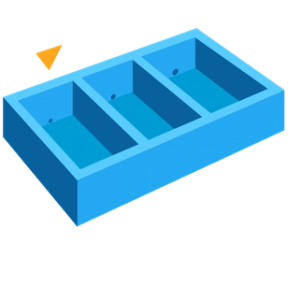

Minimum diameter of drain hole in 3D design
