برخلاف آنچه که بیشتر افراد تصور میکنند، تبدیل فرمتهای JPG و PNG به STL با Smoothie3D کار بسیار سادهای است. رایجترین فرمتی که در پرینت سه بعدی مورد استفاده قرار میگیرد، فرمت STL است. تبدیل مدلهای دو بعدی به سه بعدی، به عنوان یک مهارت ارزشمند در این زمینه شناخته میشود. زیرا موقعیتهای بسیاری وجود دارد که یک تصویر معمولی باید به یک مدل سه بعدی تبدیل شود. این تصویر میتواند یک راهنمای لمسی برای افراد دارای اختلال بینایی یا هر چیز دیگری باشد.
اما “چگونه میتوانیم یک عکس را به فایل STL تبدیل کنیم؟” بسته به نتیجه مورد نظر، سه راه اصلی برای تبدیل عکس با فرمتهای JPG و PNG به STL پیش روی شما قرار دارد:
- استفاده از یک یا چند عکس برای ساخت یک شیء سه بعدی،
- اکسترود کردن یک شیء تخت به سمت بالا،
- یا صرفا تبدیل یک فایل از یک فرمت به فرمت دیگر.
مدلهای سه بعدی میتوانند از تصاویر تخت به دست بیایند، اما واقعیت این است که بدون کمک یک نرمافزار سطح بالا و فایلهایی با فرمتهای حاوی اطلاعات تکمیلی، نمیتوانید با استفاده از این چند روش به مدلهای سه بعدی کاملی برسید. به طوری که اگر به یک طرح دو بعدی، سه بعد ببخشید، از نظر فیزیکی همچنان تخت به حساب میآید.
پس اگر برایتان سوال پیش آمده که آیا میتوانم از روی عکس مونا لیزا بلافاصله یک تندیس بسازم، پاسخ خیر است. اما این بدان معنا نیست که روشهای زیر کاربردی ندارند!
در این مقاله، ما برای تبدیل فرمتهای JPG و PNG به STL به طور خاص روی برنامه Smoothie3D تمرکز خواهیم کرد و شما را با فرآیند تبدیل یک تصویر دو بعدی به سه بعدی آشنا خواهیم کرد.
برای تبدیل فرمتهای JPG و PNG به STL با Smoothie3D از کجا شروع کنیم؟
Smoothie3D ، یک برنامه تحت وب است که به کاربران اجازه میدهد تصاویر JPG یا PNG را آپلود کنند و با تلاش ناچیزی، آن را به یک مدل سه بعدی تبدیل کنند که دارای قابلیت گرفتن خروجی از آن در فرمتهای STL یا OBJ باشد. این ابزار در میان علاقهمندان اهل سرگرمی محبوبیت زیادی دارد و بیشتر آن هم به دلیل دسترسی راحت و رابط کاربری آسان آن است. این برنامه کاملا مبتنی بر وب است، بنابراین میتوانید با هر مرورگری به آن دسترسی داشته باشید. فقط یک شرط کوچک وجود دارد و آن هم این است که برای شروع، لازم است حداقل 3 دلار پرداخت کنید.
پس از راهاندازی Smoothie3D، برای شروع تبدیل تصویر دو بعدی با فرمتهای JPG و PNG به STL، در اولین گام، تصویر را وارد کنید و با استفاده از مکاننما دور قسمتهای مورد نظر یک خط بکشید. بعد از آن برنامه سعی میکند از قسمتهای مشخص شده یک رندر سه بعدی تولید کند. در این برنامه، برخی اشکال از پیش تعریف شده و برخی هم توسط کاربران تعریف شدهاند که میتوانید با استفاده از ابزارهای مختلف برنامه مانند اکستروژن، چرخش، تعریف منحنی و تغییر اندازه و موقعیت، آنها را به دلخواه خود تغییر دهید.
با این حال، مدل نهایی شما دقت چندانی نخواهد داشت. این موضوع بیشتر به دلیل محدودیتهای برنامه است، اما از طرفی هم به سطح مهارت کاربر بستگی دارد. در واقع، شما میتوانید با این نرم افزار هر شیئی دو بعدی با فرمتهای JPG و PNG را به STL تبدیل کنید، اما اشیاء صاف با شکلهای سادهتر، در نهایت از دقت بیشتری برخوردار خواهند بود و به طور کلی تبدیل کردن آنها آسانتر است. در حالی که اجرای اشیاء پیچیدهتر با لبهها و منحنیهای تیز، نیاز به مهارت و درک خاصی از کار با نرمافزار دارند
یادتان باشد که این برنامه فقط با شکلهای جامد کار میکند. همچنین، امکان کار کردن روی چندین شکل ترکیبی نیز وجود دارد اما قسمتهای توخالی و جزئیات کوچک به راحتی ایجاد نمیشوند. در تئوری کار با این برنامه، شما باید بتوانید چنین کارهایی را با تعریف کردن شکلهای کوچکتر و مطابقت دادن آنها انجام دهید، اما زحمت زیاد آن به نتیجه کار نمیارزد. برای چنین مواردی، پیشنهاد میشود به سراغ نرمافزارهای مدلسازی سه بعدی پیشرفتهتر مانند Blender بروید.
اما پیش از هر چیز باید بدانید کار با این نرم افزارها نیازمند دانش و مهارت بالایی است که یک شبه به دست نمیآید، به همین دلیل پیشنهاد میکنیم اگر قصد فعالیت به عنوان یک متخصص در این حوزه را ندارید، برای انجام مدل سازیهای سه بعدی پیچیده به متخصصان این کار در شرکتهای ارائه دهنده خدمات پرینت سه بعدی و طراحی سه بعدی مراجعه کنید، چرا که این کار از هدر رفت زمان و انرژی شما جلوگیری کرده و بهبود کیفیت نهایی کارتان میانجامد.
Smoothie3D به علاقهمندانی پیشنهاد میشود که برای ساخت مدلهای سه بعدی ساده خود به دنبال یک راه حل سریع و قابل اعتماد هستند. بیش از این مقدمه را طولانی نمیکنیم و با یک مثال گام به گام، آموزش نحوه کار کردن با برای تبدیل فرمتهای JPG و PNG به STL با Smoothie3D را آغاز میکنیم.
لیاوت یا رابط کاربری Smoothie3D : نرم افزار تبدیل فرمتهای JPG و PNG به STL

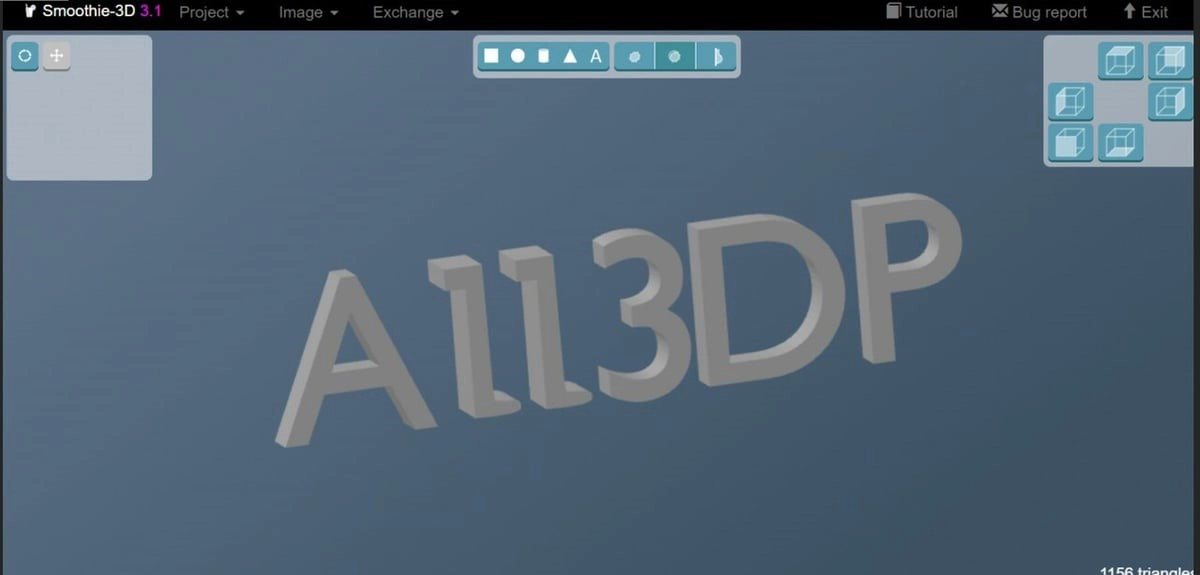

قبل از هر چیزی، بیایید نگاهی به رابط کاربری بیندازیم. برای شروع، روی”Image” (1) در نوار بالای صفحه کلیک کنید. سپس با انتخاب “Add” (2) از منوی کشویی، تصویر خود را آپلود کنید.
همانطور که در شکل زیر مشخص شده، در زیر نوار سه پنل خواهید دید. از پنل سمت راست بالا (3)، میتوانید زاویه دید را تغییر دهید. یا از طریق پنل سمت چپ بالا (4)، میتوانید انتخاب کنید که زاویه دید را به طور آزادانه بچرخانید. شکلها در پنل وسط قرار گرفتهاند. از این قسمت، میتوانید نوع شکلی را که میخواهید ایجاد کنید، انتخاب کنید. اگر مکاننما را روی یک گزینه قرار دهید، نام آن نمایش داده میشود.
در شکل بالا میبیند که پنل شکلهای هندسی از دو بخش تشکیل شده است؛ پنج گزینه سمت چپ شکلهای کلاسیک از پیش تعریف شده (5) هستند که از چپ به راست شامل مکعبها، کرهها، استوانهها، منشورها و متن میشوند. سه گزینه سمت راست (6) نیز برای شکلهایی هستند که توسط کاربران تعریف شدهاند و به سه دسته صاف و هموار، اکسترود شده و چرخشیافته تقسیم میشوند.
مراحل تبدیل فرمتهای JPG و PNG به STL با Smoothie3D
در ادامه به توضیح گام به گام مراحل تبدیل فرمتهای JPG و PNG به STL با Smoothie3D میپردازیم؛ به طور کلی تبدیل یک عکس به فایل STL با این نرم افزار، شامل شش مرحله است. این مراحل عبارتند از:
مرحله اول: تصویر خود را بارگذاری کنید

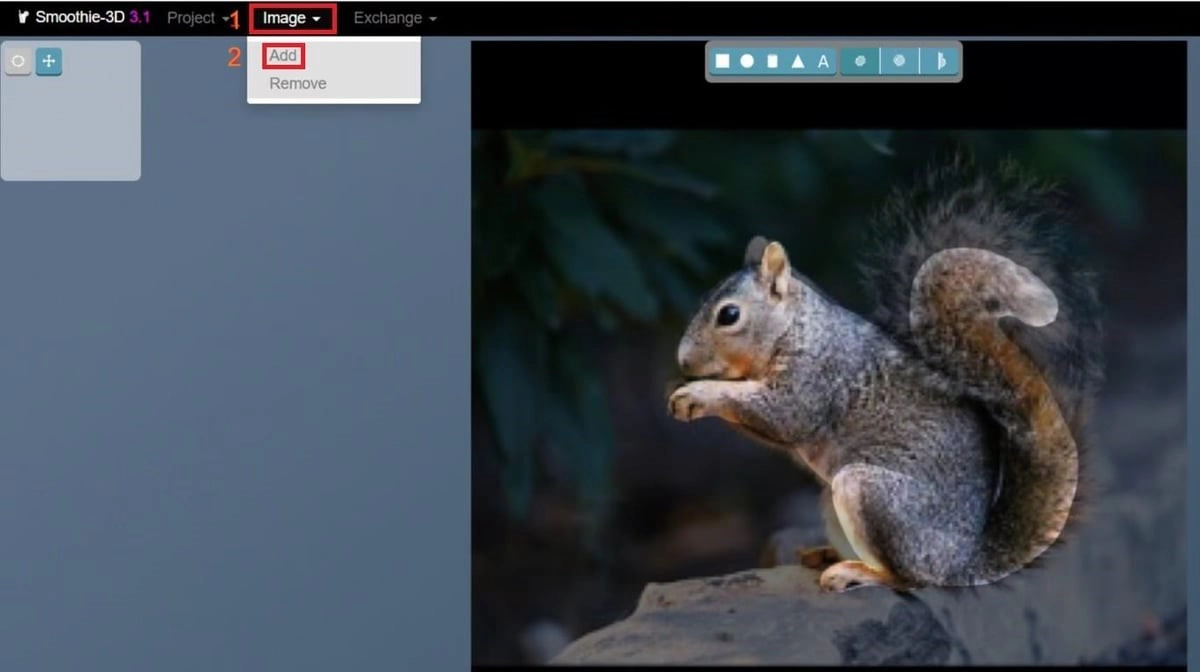

برای شروع تبدیل فرمتهای JPG و PNG به STL با Smoothie3D، به تصویری که میخواهید تبدیل کنید نیاز خواهید داشت. روی “Image” (1) در نوار بالای صفحه کلیک کنید،”Add” (2) را از منوی کشویی انتخاب کنید و تصویر خود را بارگذاری کنید. همچنین، برای شروع و تمرین میتوانید از تصاویر موجود در خود نرم افزار استفاده کنید.
مرحله دوم: طرح کلی شی را مشخص کنید
از آنجایی که میخواهیم یک عکس را به یک مدل سه بعدی تبدیل کنیم، به جای شکلهای کلاسیک، بهتر است روی شکلهایی کار کنیم که خطوط مشخصتری دارند. البته اگر میخواهید چیزهای جدید را امتحان کنید و اثری از خود به جا بگذارید، میتوانید خلاقیت به خرج دهید و بر ابزارهای مختلف مسلط شوید.
از پنل شکلها، گزینه شکل صاف (1) را انتخاب کنید. با کمک این ابزار میتوانید شکلهای صافی در تصویر تعریف کنید. اگر میخواهید شکل خود را در یک جهت خاص گسترش دهید، گزینه اکسترود کردن (2) را انتخاب کنید؛ و به طور مشابه، برای چرخش یک شکل، از گزینه چرخش (3) استفاده کنید.تمامی این گزینهها را میتوانید در شکل زیر مشاهده کنید:
با کمک مکاننما، شکل مورد نظر را بگیرید و به سمت جایی که میخواهید بکشید. ممکن است شی شما منفرد باشد، و یا اینکه نیاز باشد به عنوان چندین شکل متصل به هم تعریف شود. در این صورت، شما باید خطوط همه شکلها را مشخص کنید. در این مثال، ما برای مشخص کردن جوانه و ساقه گل از شکلهای صاف و هموار، و برای گلبرگها از اکسترود کردن استفاده میکنیم. پس روی شکل موردنظرتان کلیک کنید و آن را روی شی مربوطه بکشید؛ به همین راحتی توانستید یک شکل ایجاد کنید!
از آنجایی که گل یک مدل نسبتا ساده به حساب میآید، ما فقط سه شکل میکشیم: یک جوانه، یک ساقه و یک گلبرگ. اگر یک شی حتی از این هم سادهتر باشد، میتوانستیم آن را تنها با یک شکل بکشیم.
مرحله سوم: منحنیهای شکلها را ویرایش کنید
برخی از منحنیهای تصویر را میتوانید به صورت دستی و با استفاده از مکاننما بکشید. شاید نتیجه آن همیشه دقیق نباشد، اما تا هر زمان که بخواهید میتوانید خطوط آن را ویرایش کنید.

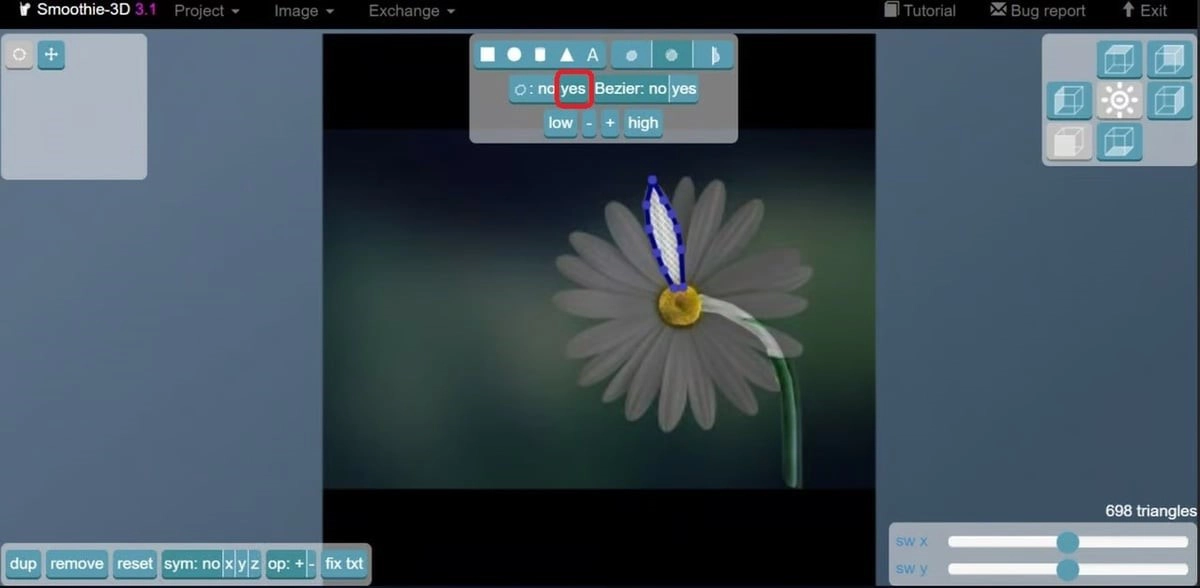

مشخصات منحنی (کانتور) را همیشه میتوانید دستکاری کنید. برای این کار، در پنل شکلها، مانند تصویر زیر روی نمایش کانتور کلیک کنید و از سمت چپ گزینه “yes” را انتخاب کنید. توجه داشته باشید که گزینههای “no/yes” پس از مشخص کردن یک شکل در صفحه نمایش داده میشوند. علاوه بر این، در پایین پنل سمت چپ میتوانید درجه منحنی را در محورهای X و Y تغییر دهید. برای ویرایش نقاط منحنی، همان نقطه را گرفته و به موقعیت دلخواه بکشید.
در این مثال، منحنی گلبرگها را ویرایش میکنیم تا مطمئن شویم که تا حد ممکن واقعی و تمیز باشند. استفاده از این ابزار در بیشتر مواقع ضروری نیست، اما اگر نیاز داشتید اشتباهات خود را اصلاح کنید یا میزان دقت و پیچیدگی کارتان را بیشتر کنید، میتوانید از این روش استفاده کنید. بنابراین، نگران نباشید اگر در همان لحظه اول شکلهای مشخص شده خیلی دقیق نباشند؛ زیرا همیشه میتوانید آنها را ویرایش کنید.
مرحله چهارم: شکلها را اصلاح کنید
در این مرحله از مراحل تبدیل فرمتهای JPG و PNG به STL با Smoothie3D، بعد از آنکه شکلهای مورد نظر خود را ایجاد کردید، میتوانید هر تغییری که بخواهید روی آنها اعمال کنید. اول از همه باید شکل مورد نظر را انتخاب کنید. ما در اینجا یک گلبرگ را انتخاب میکنیم.

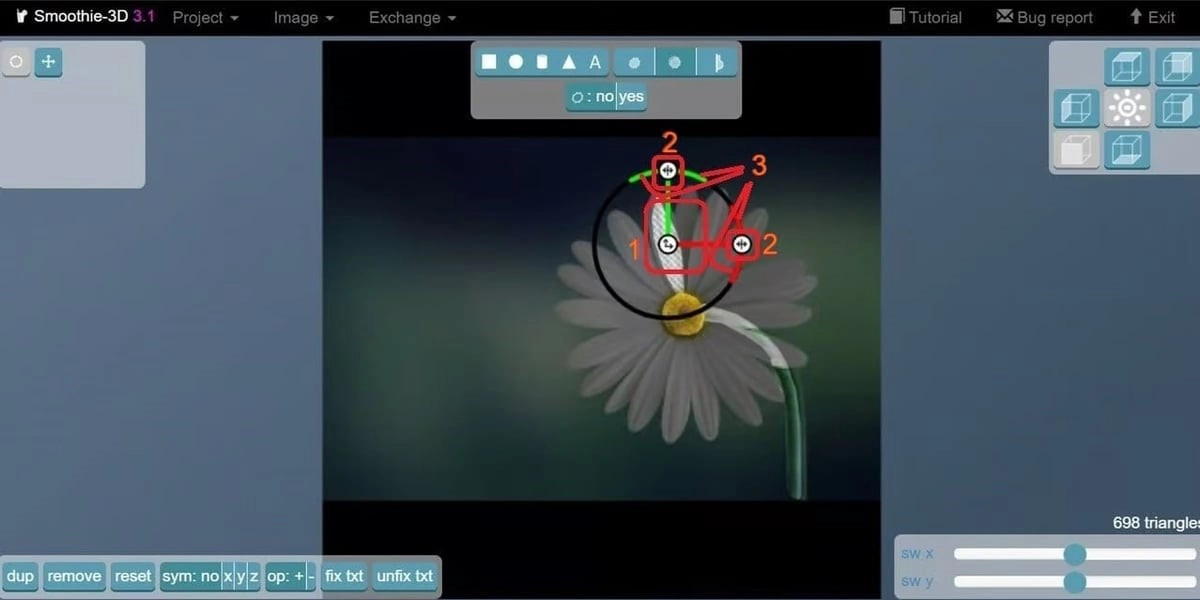

هنگامی که شکلی را انتخاب میکنید، منوی گردی ظاهر میشود که در آن توابع انتقال (1)، چرخش (2) و پیمایش (3) که در شکل زیر برایتان مشخص شده است، نمایش داده میشوند و با استفاده از آنها میتوانید موقعیت و اندازه شکل را تغییر دهید. برای استفاده از هریک از این توابع، کافی است روی آن بخش کلیک کنید و آن را بکشید. در ادامه توضیح بیشتری خواهیم داد.
در تصویر بالا شما فقط دو میله رنگی میبینید؛ اما در واقع سه میله رنگی در صفحه وجود دارد که قرمز نشانگر محور X، سبز نشانگر محور Y و آبی برای محور Z است. با تغییر دادن زاویه دید نیز میتوانید نوع محور انتخابی را عوض کنید. در زاویه دید روبهرو، محورهای X و Y قابل مشاهده هستند. در حالی که برای مثال در زاویه دید بالا، محورهای X و Z دیده میشوند.
- انتقال: این تابع، اشیا را در صفحه جابهجا میکند. در حالت تک محور، به ترتیب روی محورهای مورد نظر کلیک کنید و آنها را به درون صفحه بکشید تا جابهجا شوند. در حالتی هم که میخواهید بخشی را آزادانه جابهجا کنید، روی مرکز آن کلیک کنید و با کشیدن آن را به نقطه جدید انتقال دهید.
- چرخش: با استفاده از این تابع، میتوانید یک شی را حول یک محور بچرخانید. برای چرخاندن یک شی، روی انتهای میله مربوط به هر محور کلیک کنید و آن را بکشید.
- پیمایش: این گزینه برای کوچک کردن یا بزرگ کردن اشیا است. با کلیک کردن روی کمانی که در انتهای هر میله رنگی قرار گرفته و کشیدن آن، میتوانید اندازه شی مربوطه را در همان محور تغییر دهید. برای تغییر مقیاس کلی شی، از بخشهای غیر رنگی منوی گرد استفاده کنید.
مرحله پنجم: اصلاح کنید و یک چیدمان مناسب داشته باشید

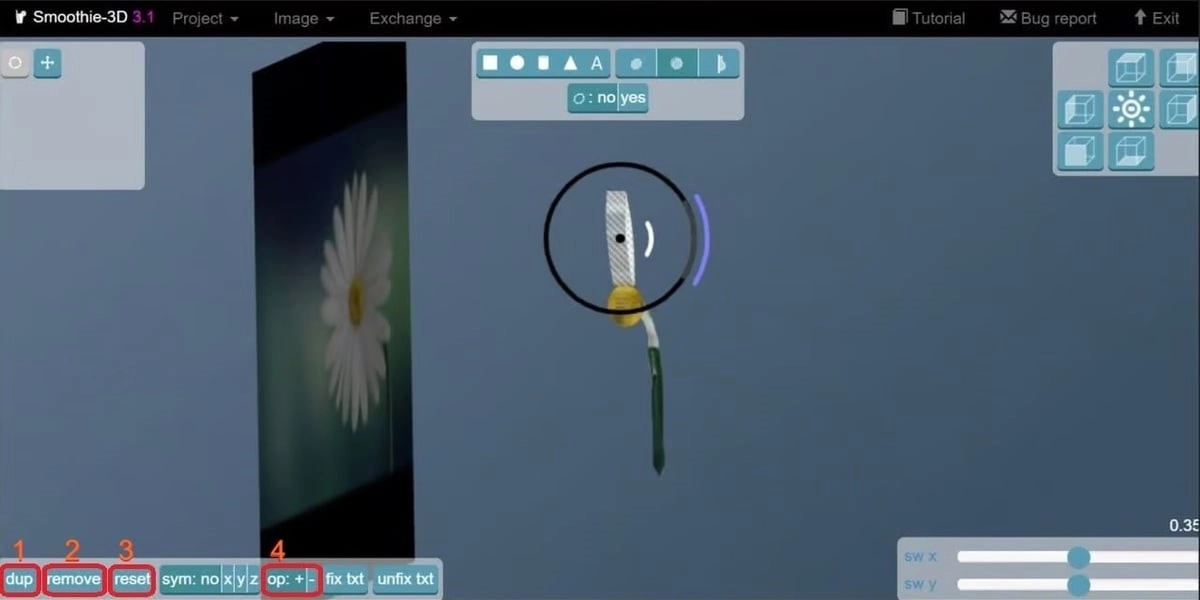

در پایین پنل سمت چپ، در تصویر زیر، میتوانید از هر شی تکثیر کنید و تقارن آن را ایجاد کنید (1). برای چیزهایی که جفت هستند، مانند پاها، بازوها، گوشها و چشمها، فقط باید یکی را بسازید و دیگری را با تقارن ایجاد کنید. توجه داشته باشید که با تکثیر کردن، شی جدید به صورت تقارن آینهای در سمت مقابل محور انتخابی شما ظاهر خواهد شد.
از جمله ویژگیهای دیگری که در پایین پنل سمت چپ قرار دارند، “remove” (2) است که یک شکل را حذف میکند،”reset” (3) که تمام اصلاحات انجام شده روی یک شکل را بازنشانی میکند و “op” (4) که یک تابع بولی را ارائه میدهد. برای عملیات بولی، ‘+’ عمل اتحاد را انجام میدهد که ما از آن برای متحد کردن همه شکلها استفاده کردیم تا مطمئن شویم همه آنها به صورت یک شکل واحد، منسجم و آماده برای پرینت سه بعدی درمیآیند. عمل ‘-‘ نیز برای جدا کردن است که میتواند یک شی را از اشیای دیگر جدا کند.
در مثال گل، ساقه آن را حول محور Y چرخاندیم تا از همپوشانی آن با گلبرگها جلوگیری کنیم. شکلهای مربوط به گلبرگ نیز باید در محور Z کوچک میشدند زیرا عمق استاندارد آنها که برای شکلهای اکسترودشده در نظر گرفته میشود، برای قرار گرفتن آنها در کنار جوانه خیلی بزرگ بود.
همچنین ممکن است متوجه شده باشید که چرا فقط یک گلبرگ ساختیم. از آنجایی که تمام گلبرگها تقریباً یک شکل هستند، نیازی نبود هر کدام را به طور جداگانه ایجاد کنیم. بنابراین یک گلبرگ ساختیم و از تابع تکثیر برای ایجاد گلبرگهای بیشتر استفاده کردیم. سپس با جابهجایی آنها به نقاط متفاوت و چرخش آنها حول محور Z، همه گلبرگها را روی جوانه چیدیم تا یک گل کامل ایجاد کنیم.
مرحله ششم: کار خود را نهایی کنید

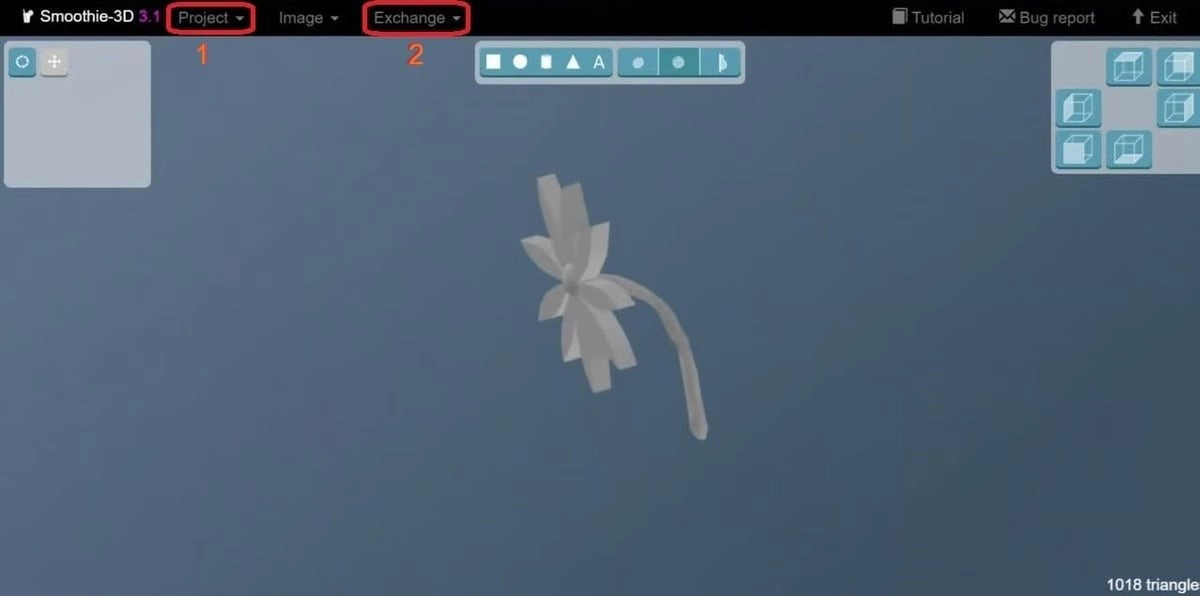

در مرحله آخر تبدیل عکس با فرمتهای JPG و PNG به STL با Smoothie3D، پس از آنکه همه اصلاحات را اعمال کردید، میتوانید مدل خود را از منوی Project (1) و با استفاده از گزینه “Save as” (2) ذخیره کنید.
ما تصویر اولیه را با استفاده از گزینه “remove” حذف کردیم تا ببینیم مدل بدون هرگونه بافت و رنگی چگونه به نظر میرسد، و خب این دقیقا همان فرمت STL است که به دنبال آن بودیم. در نهایت نیز منوی Exchange (2) را باز کنید و “Export to STL” را انتخاب کنید. کار تبدیل فرمتهای JPG و PNG به STL با Smoothie3D شما در اینجا تمام میشود.
جمعبندی: تبدیل فرمتهای JPG و PNG به STL با Smoothie3D، ساده اما محدود!
تبدیل فرمتهای JPG و PNG به STL، یک راهکار جذاب برای علاقهمندان به دنیای پرینت سهبعدی است. با استفاده از نرمافزار تحت وب Smoothie3D، میتوانید این کار را بهراحتی انجام دهید و از ابزارهای متنوع آن برای ویرایش و بهبود مدلها بهره ببرید. این برنامه بهویژه برای مدلهای ساده و اشیاء با خطوط واضح مناسب است، اما برای طرحهای پیچیدهتر، ممکن است به مهارت بیشتری نیاز داشته باشید.
اگرچه Smoothie3D برای علاقهمندان و مبتدیان گزینهای سریع و اقتصادی است، محدودیتهایی مانند دقت پایین در جزئیات و قابلیتهای محدود در ایجاد شکلهای پیچیده وجود دارد. برای پروژههای حرفهایتر، استفاده از نرمافزارهای پیشرفتهتری مانند Blender یا کمک گرفتن از متخصصان طراحی سهبعدی توصیه میشود.
در نهایت، اگر به دنبال یادگیری یا سرگرمی هستید، Smoothie3D میتواند انتخاب خوبی باشد. اما اگر هدف شما ساخت مدلهای دقیق و حرفهای برای پروژهتان است، پیشنهاد میکنیم از مهارت و تجربه متخصصان این حوزه استفاده کنید تا هم در زمان و هم در کیفیت خروجی صرفهجویی کنید. این انتخاب هوشمندانه به شما کمک میکند از هر دو دنیای ساده و پیشرفته مدلسازی سهبعدی بهترین استفاده را ببرید. برای ارتباط با متخصصان طراحی و پرینت سه بعدی ماداتکنولوژی با ما در تماس باشید!
