انواع اکسترودر پرینتر سه بعدی

پرینترهای سه‌بعدی به‌ویژه در میان علاقه‌مندان و سازندگان خانگی، بیشتر بر پایه فناوری FDM یا Fused Deposition Modeling کار می‌کنند. در این روش، فیلامنت پلاستیکی وارد یک بلوک فلزی داغ و نازل می‌شود، ذوب شده و به‌صورت لایه‌به‌لایه روی هم قرار می‌گیرد تا در نهایت یک شیء سه‌بعدی کامل ساخته شود. قلب اصلی این فرآیند قطعه‌ای به نام اکسترودر (Extruder) است که وظیفه هدایت، ذوب و خروج دقیق فیلامنت را بر عهده دارد. همین نقش حیاتی باعث شده است که شناخت انواع اکسترودر پرینتر سه‌ بعدی برای دستیابی به کیفیت چاپ بهتر اهمیت ویژه‌ای داشته باشد.

اکسترودر پرینتر سه‌بعدی از اجزای مختلفی مانند موتور، چرخ‌دنده، هات‌اند (HotEnd) و نازل تشکیل شده است که همگی در هماهنگی کامل عمل می‌کنند. انتخاب صحیح این قطعه می‌تواند کیفیت چاپ، سرعت تولید و حتی نوع فیلامنت‌های قابل استفاده را تغییر دهد. بنابراین آگاهی از تفاوت‌ها و ویژگی‌های انواع اکسترودر پرینتر سه بعدی برای کاربرانی که قصد خرید یا ارتقای دستگاه خود را دارند، یک مزیت بزرگ محسوب می‌شود.

در ادامه این مقاله به معرفی و بررسی انواع اکسترودر پرینتر سه بعدی خواهیم پرداخت؛ از سیستم‌های رایج Direct Drive و Bowden گرفته تا اکسترودرهای دوگانه و چندفیلامنتی. همچنین نقش هات‌اند و نازل در ارتقای کیفیت چاپ سه‌بعدی بررسی خواهد شد تا در پایان دید جامعی از انتخاب بهترین گزینه متناسب با نیازهای گوناگون به دست آورید.

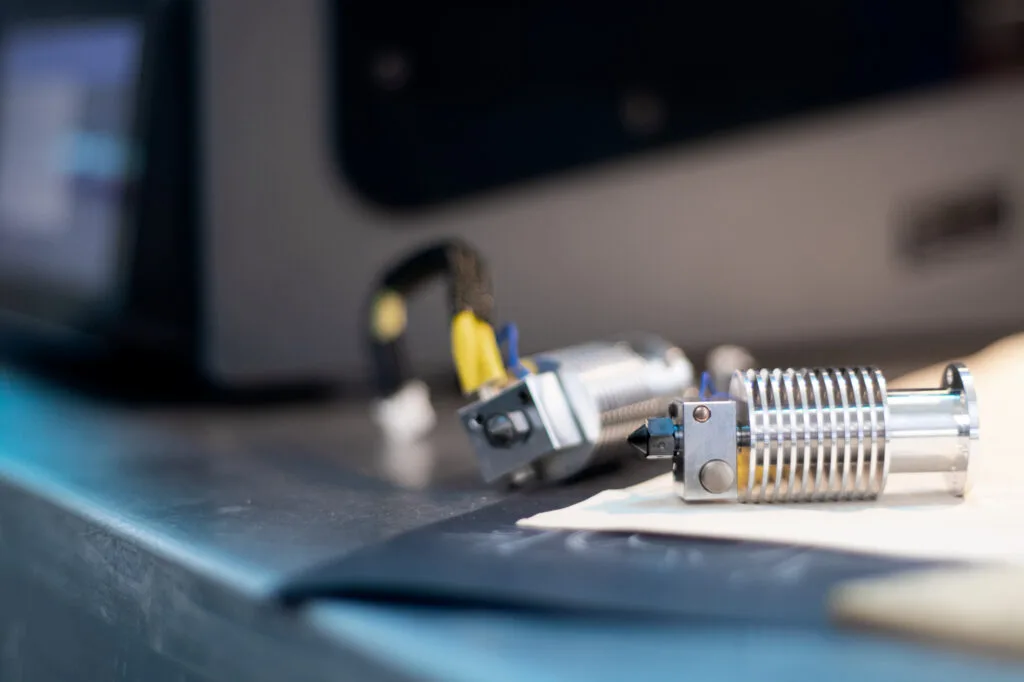

اکسترودر پرینتر سه‌ بعدی چیست؟

اکسترودر پرینتر سه‌ بعدی مجموعه‌ای از قطعات است که وظیفه هدایت، ذوب و خروج فیلامنت را بر عهده دارد. بسیاری از افراد تنها بخش موتوری و مکانیکی که فیلامنت را به جلو هدایت می‌کند «اکسترودر» می‌نامند، در حالی که برخی دیگر کل مجموعه شامل کولد‌اند (Cold End) و هات‌اند (Hot End) را اکسترودر می‌دانند. در این مقاله ما اکسترودر را به‌عنوان یک مجموعه کامل در نظر می‌گیریم که شامل هر دو بخش اصلی است.

• کولد‌اند (Cold End): بخشی است که فیلامنت را به سمت هات‌اند هدایت می‌کند. در این قسمت معمولاً یک موتور و چرخ‌دنده وظیفه دارند فیلامنت را یا از طریق لوله تفلونی (PTFE Tube) یا مستقیماً وارد هات‌اند کنند. این بخش نقش کلیدی در کنترل حرکت دقیق فیلامنت دارد.
• هات‌اند (Hot End): جایی است که فیلامنت حرارت می‌بیند، ذوب می‌شود و در نهایت از طریق نازل (Nozzle) لایه‌به‌لایه روی صفحه چاپ قرار می‌گیرد. هات‌اند شامل دو بخش اصلی است:
  1. المنت یا هیتر (Heater): که دمای لازم برای ذوب فیلامنت را فراهم می‌کند.
  2. نازل (Nozzle): که جریان مذاب فیلامنت را با دقت روی سطح ساخت هدایت می‌کند.


درک درست از ساختار و وظایف هر دو بخش کولد‌اند و هات‌اند به شما کمک می‌کند تا تفاوت بین انواع اکسترودر پرینتر سه‌ بعدی را بهتر متوجه شوید و انتخاب آگاهانه‌تری برای نیازهای چاپ خود داشته باشید.

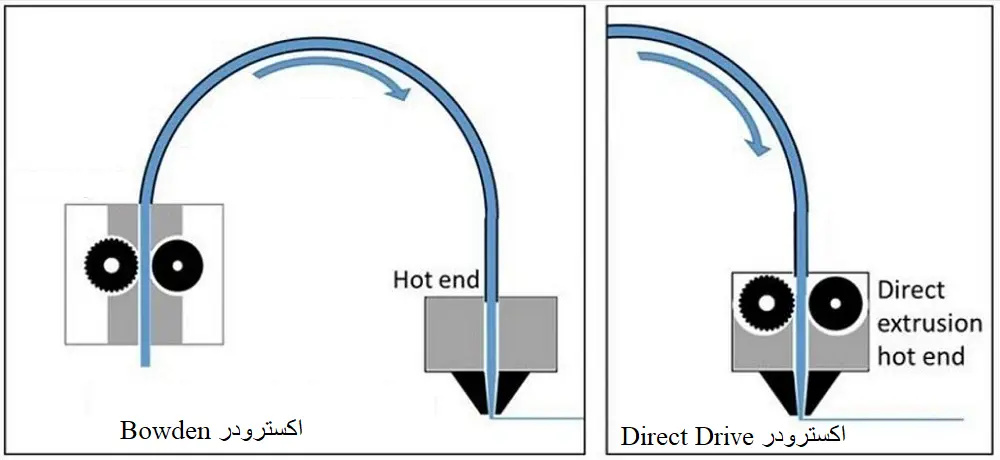

دسته‌بندی کلی انواع اکسترودر پرینتر سه بعدی

به‌طور کلی، در بیشتر پرینترهای سه‌بعدی حرفه‌ای دو نوع اصلی اکسترودر پرینتر سه‌ بعدی دیده می‌شود: Direct Drive و Bowden. در ادامه به بررسی ویژگی‌ها، مزایا و معایب هرکدام می‌پردازیم:

۱. اکسترودر Direct Drive

در این نوع، مسیر فیلامنت بسیار کوتاه است؛ فیلامنت از چرخ‌دنده (Cog) مستقیماً وارد کولد‌اند شده و سپس به هات‌اند می‌رسد. در واقع بخش محرک (موتور و چرخ‌دنده) درست بالای هات‌اند نصب می‌شود.

• مزایا: به دلیل کوتاه بودن مسیر فیلامنت، احتمال خطا در تغذیه بسیار کم است. این ویژگی باعث می‌شود Direct Drive گزینه‌ای عالی برای چاپ فیلامنت‌های انعطاف‌پذیر مثل TPU باشد.

• معایب: وزن مجموعه بیشتر است زیرا موتور دقیقاً روی هد چاپ قرار دارد؛ همین موضوع می‌تواند سرعت چاپ را کاهش دهد و حرکت هد را سنگین‌تر کند.


۲. اکسترودر Bowden

در این سیستم، کولد‌اند و هات‌اند به وسیله یک لوله تفلونی (PTFE Tube) از هم جدا می‌شوند. در نتیجه موتور محرک روی بدنه ثابت قرار می‌گیرد و تنها هات‌اند در محورهای پرینتر حرکت می‌کند.

• مزایا: سبک‌تر بودن هد چاپ باعث افزایش سرعت و کاهش لرزش می‌شود. این موضوع در چاپ مدل‌های بزرگ یا دارای خطوط ممتد بسیار کاربردی است.

• معایب: در گذشته گفته می‌شد چاپ فیلامنت‌های انعطاف‌پذیر با Bowden دشوار است، اما امروزه با طراحی دقیق مسیر فیلامنت، این مشکل تا حد زیادی رفع شده است.

مقایسه کاربردی انواع اکسترودر پرینتر سه‌ بعدی

انتخاب میان انواع اکسترودر پرینتر سه‌بعدی به نیاز کاربر، نوع پروژه و جنس فیلامنت بستگی دارد. هر مکانیزم و طراحی ویژگی‌های خاصی دارد که آن را برای یک کاربرد خاص مناسب‌تر می‌کند. در ادامه به مقایسه کاربردی انواع اکسترودر پرینتر سه بعدی می‌پردازیم:

۱. بهترین اکسترودر پرینتر سه بعدی برای سرعت بالا

اکسترودرهای Bowden به دلیل سبک‌تر بودن هد چاپ، گزینه‌ای ایده‌آل برای کاربرانی هستند که به دنبال سرعت بالاتر در چاپ سه‌بعدی هستند. این نوع اکسترودر لرزش کمتری ایجاد می‌کند و برای چاپ مدل‌های بزرگ یا دارای خطوط ممتد بسیار مناسب است.

۲. بهترین انتخاب برای دقت بالا

اکسترودرهای Direct Drive به دلیل کوتاه بودن مسیر فیلامنت، کنترل بسیار دقیقی روی جریان و فشار فیلامنت دارند. این ویژگی باعث می‌شود برای چاپ مدل‌هایی که نیاز به جزئیات ظریف دارند بهترین انتخاب باشند.

۳. گزینه‌های مناسب برای مواد خاص

• برای فیلامنت‌های منعطف مثل TPU، استفاده از Direct Drive توصیه می‌شود، زیرا احتمال گیرکردن یا لغزش فیلامنت در مسیر کاهش می‌یابد.

• برای فیلامنت‌های مهندسی یا فلزی، سیستم‌های پیشرفته مانند Bondtech که از مکانیزم دو چرخ‌دنده استفاده می‌کنند، عملکرد بهتری دارند و مانع از لغزش فیلامنت می‌شوند.

جدول مقایسه انواع اکسترودر پرینتر سه بعدی

انتخاب اکسترودر مناسب از بین انواع اکسترودر پرینتر سه بعدی به تجربه و آزمایش زیاد نیاز دارد. به همین دلیل بسیاری از کاربران ترجیح می‌دهند به جای صرف هزینه برای خرید تجهیزات مختلف، از خدمات پرینت سه‌ بعدی حرفه‌ای استفاده کنند تا بدون دغدغه به بهترین کیفیت برسند.

انواع اکسترودر پرینتر سه بعدی از نظر مکانیزم تغذیه

یکی از روش‌های دسته‌بندی انواع اکسترودر پرینتر سه‌ بعدی بر اساس مکانیزم تغذیه فیلامنت است. نحوه درگیری و حرکت فیلامنت توسط چرخ‌دنده‌ها یا قطعات مشابه نقش مهمی در دقت و روانی چاپ دارد. به‌طور کلی، سه مکانیزم رایج در اکسترودرها وجود دارد:

۱. اکسترودر دنده‌دار (Gear Extruder)

در این نوع، فیلامنت توسط یک یا چند چرخ‌دنده فلزی یا پلاستیکی فشرده و به سمت نازل هدایت می‌شود.

۲. اکسترودر رزوه‌دار (Hobbed Bolt Extruder)

در این مکانیزم، یک پیچ رزوه‌دار (Hobbed Bolt) با سطحی دندانه‌دار فیلامنت را می‌گیرد و آن را به جلو می‌راند. این طراحی ساده و اقتصادی، سال‌ها در پرینترهای سه‌بعدی مورد استفاده قرار گرفته است.

۳. سیستم‌های پیشرفته مانند Bondtech

یکی از جدیدترین مکانیزم‌ها در بازار، سیستم‌های دو چرخ‌دنده‌ای نظیر Bondtech است. در این روش، فیلامنت از دو طرف به‌طور همزمان توسط دنده‌ها گرفته و با فشار یکنواخت به سمت نازل هدایت می‌شود.

انواع اکسترودر پرینتر سه بعدی از نظر تعداد فیلامنت

علاوه بر نوع مکانیزم تغذیه، دسته‌بندی دیگری برای انواع اکسترودر پرینتر سه‌ بعدی وجود دارد که بر اساس تعداد فیلامنت‌های قابل استفاده تعریف می‌شود. این دسته‌بندی شامل سه گروه اصلی است:

۱. اکسترودر تک‌فیلامنتی (Single Extruder)

این نوع رایج‌ترین و ساده‌ترین مدل اکسترودر است. در پرینترهای تک‌فیلامنتی تنها یک رشته فیلامنت وارد هات‌اند شده و از طریق نازل خارج می‌شود.

۲. اکسترودر دوگانه (Dual Extruder)

اکسترودرهای دوگانه یکی از انواع اکسترودر پرینتر سه بعدی هستند که این امکان را فراهم می‌کنند که به‌طور همزمان از دو فیلامنت استفاده شود. این فیلامنت‌ها می‌توانند از جنس‌های متفاوت باشند (مانند PLA و فیلامنت ساپورت محلول در آب) یا صرفاً رنگ‌های مختلفی داشته باشند. چنین قابلیتی برای چاپ چندرنگی، چندمتریالی یا حتی چاپ همزمان دو مدل بسیار مفید است.

سیستم IDEX (Independent Dual Extruder)

در برخی پرینترهای پیشرفته، سیستم IDEX به‌کار گرفته می‌شود. در این فناوری، هر اکسترودر به‌طور مستقل عمل می‌کند و برخلاف سیستم‌های دوگانه معمولی که همزمان حرکت می‌کنند، می‌تواند جداگانه حرکت کند. این ویژگی باعث صرفه‌جویی در زمان، افزایش بهره‌وری و امکان چاپ پیشرفته‌تر می‌شود.

۳. اکسترودر چندگانه (Multi-Extruder)

در پرینترهای حرفه‌ای و پیشرفته، از اکسترودرهای چندگانه استفاده می‌شود که امکان کار با سه یا چند فیلامنت مختلف را فراهم می‌کنند. این فناوری بیشتر در پرینترهای صنعتی یا مدل‌های خلاقانه و پیچیده به کار می‌رود.

چاپ همزمان با چند فیلامنت یا در چند رنگ معمولاً به تجهیزات پیشرفته نیاز دارد. اگر دسترسی به چنین پرینترهایی ندارید، می‌توانید از خدمات پرینت سه‌ بعدی ماداتکنولوژی استفاده کنید که امکان چاپ چندرنگ و چندمتریالی با بالاترین کیفیت را فراهم می‌کند.

جمع‌بندی و نتیجه‌گیری

همان‌طور که دیدیم، انواع اکسترودر پرینتر سه‌ بعدی از نظر طراحی، مکانیزم تغذیه و تعداد فیلامنت تفاوت‌های زیادی دارند. اکسترودرهای Direct Drive برای چاپ دقیق و فیلامنت‌های انعطاف‌پذیر مناسب‌ترند، در حالی که اکسترودرهای Bowden سرعت بالاتری ارائه می‌دهند و برای چاپ مدل‌های بزرگ ایده‌آل هستند. از سوی دیگر، سیستم‌های پیشرفته‌ای مانند Bondtech کنترل دقیق‌تری روی فیلامنت‌های خاص و مهندسی فراهم می‌کنند.

از نظر تعداد فیلامنت نیز، پرینترهای تک‌فیلامنتی ساده و اقتصادی هستند، دوگانه‌ها امکان چاپ چندرنگ یا چندمتریالی را فراهم می‌کنند، و چندگانه‌ها انعطاف و کارایی بیشتری به‌ویژه در کاربردهای صنعتی ارائه می‌دهند.

توصیه نهایی:

• اگر تازه‌کار هستید یا به دنبال یک دستگاه اقتصادی می‌گردید، اکسترودر تک‌فیلامنتی انتخاب مناسبی است.
• اگر چاپ دقیق یا کار با فیلامنت‌های خاص مثل TPU مدنظر شماست، اکسترودر Direct Drive را انتخاب کنید.
• اگر سرعت چاپ برایتان اولویت دارد یا پروژه‌های بزرگ انجام می‌دهید، Bowden بهترین گزینه است.
• برای پروژه‌های حرفه‌ای و صنعتی که نیاز به چند رنگ یا چند ماده دارند، اکسترودرهای دوگانه یا چندگانه توصیه می‌شوند.

با انتخاب درست اکسترودر از بین انواع اکسترودر پرینتر سه بعدی، می‌توانید بهترین کیفیت چاپ سه‌بعدی را متناسب با نیاز و بودجه‌ی خود به دست آورید.
