دانش اندازه‌برداری دیجیتال و مهندسی معکوس وارد دوره تازه‌ای شده است؛ دوره‌ای که در آن تجهیزات سنگین و حجیم آزمایشگاهی جای خود را به اسکنرهای سه بعدی دستی و پرتابل (قابل حمل) داده‌اند. معرفی نسل جدید اسکنرهای سه بعدی صنعتی مجهز به لیزر آبی، نور ساختاریافته و الگوریتم‌های پیشرفته ردیابی، مرز میان ابزارهای دقیق مترولوژی و سیستم‌های پرتابل کارگاهی را کم‌رنگ‌تر کرده است. در این تحول، سرعت بالای برداشت میدانی با دقت در حد چندصدم میلی‌متر ترکیب شده و مسیر تبدیل قطعه فیزیکی به داده دیجیتال، مهندسی معکوس، کنترل ابعادی و پرینت سه بعدی را کوتاه‌تر کرده است.
در این مقاله، مهم‌ترین فناوری‌های به‌کاررفته در اسکنرهای سه بعدی دستی جدید، تفاوت دقت و وضوح، نقش لیزر آبی و نور ساختاریافته، روش‌های ردیابی و کاربرد این دسته از دستگاه‌ها در مهندسی معکوس و تولید را بررسی می‌کنیم.
اسکنر سه بعدی دستی چیست و چرا در اندازه‌برداری صنعتی اهمیت پیدا کرده است؟
تا همین چند سال اخیر، اندازه‌برداری دقیق قطعات پیچیده صنعتی، نیازمند انتقال فیزیکی آن‌ها به اتاق‌های کنترل کیفیت با دمای تثبیت‌شده، قرار دادن روی ماشین‌های اندازه‌گیری مختصات (CMM) یا تجهیزات اندازه‌برداری ثابت بود. این رویکرد برای قطعات بزرگ، سنگین یا نصب‌شده روی خط تولید محدودیت‌هایی ایجاد می‌کرد.
اسکنرهای سه بعدی دستی و پرتابل بخشی از این محدودیت را برطرف کرده‌اند. این دستگاه‌ها به مهندسان اجازه می‌دهند فرایند دیجیتال‌سازی قطعات را در محل انجام دهند؛ از قطعات خودرو و قالب‌های صنعتی گرفته، تا ماشین‌آلات، تجهیزات تولیدی و قطعات پیچیده‌ای که جابه‌جایی آن‌ها دشوار است.
مزیت اصلی اسکنر سه بعدی دستی فقط قابل حمل بودن آن نیست؛ بلکه ترکیب تصویربرداری نوری، لیزر یا نور ساختاریافته، الگوریتم‌های ثبت و ردیابی و نرم‌افزارهای پردازش ابر نقاط باعث شده دادههای سه بعدی با سرعت بالا در محیط کارگاهی جمع‌آوری و برای مهندسی معکوس، بازرسی ابعادی یا بازسازی قطعه استفاده شوند. در مدل‌های حرفه‌ای نیز دادههای اسکن می‌توانند با مدل CAD مقایسه شده و برای کنترل انحرافات هندسی و بررسی تلرانس‌های ابعادی و هندسی مورد استفاده قرار گیرند.
مهم‌ترین مشخصات فنی اسکنر سه بعدی دستی: دقت، وضوح، میدان دید و سرعت اسکن
هنگام انتخاب یک اسکنر سه بعدی یا مقایسه آن با مدل‌های دیگر، تنها ارزیابی عدد مربوط به دقت کافی نیست؛ پارامترهایی مانند رزولوشن، دقت اندازه‌گیری، میدان دید، عمق میدان، سرعت برداشت داده، روش ردیابی و فاصله کاری، همگی کیفیت نهایی را تحت تاثیر قرار می‌دهند. به همین دلیل، برای انتخاب اسکنر مناسب، لازم بوده این مشخصات را در کنار کاربرد موردنظر بررسی کنید.
تفاوت دقت (Accuracy) و وضوح (Resolution) در اسکنر سه بعدی
دقت یا Accuracy نشان می‌دهد اندازه‌گیری ثبت‌شده توسط اسکنر تا چه اندازه به ابعاد واقعی قطعه نزدیک است. در مقابل، وضوح یا رزولوشن اندازه‌گیری به توانایی سیستم برای ثبت جزئیات و تفکیک ویژگی‌های نزدیک به یکدیگر مربوط می‌شود.
بنابراین، رزولوشن بالا لزوما به معنای دقت ابعادی بالا نیست. زیرا برای مثال، یک اسکنر ممکن است جزئیات بسیار ریز و ابر نقاط متراکمی ایجاد کند، اما اگر خطای سیستماتیک یا خطای کالیبراسیون داشته باشد، ابعاد مدل نهایی با قطعه واقعی اختلاف زیادی خواهد داشت.

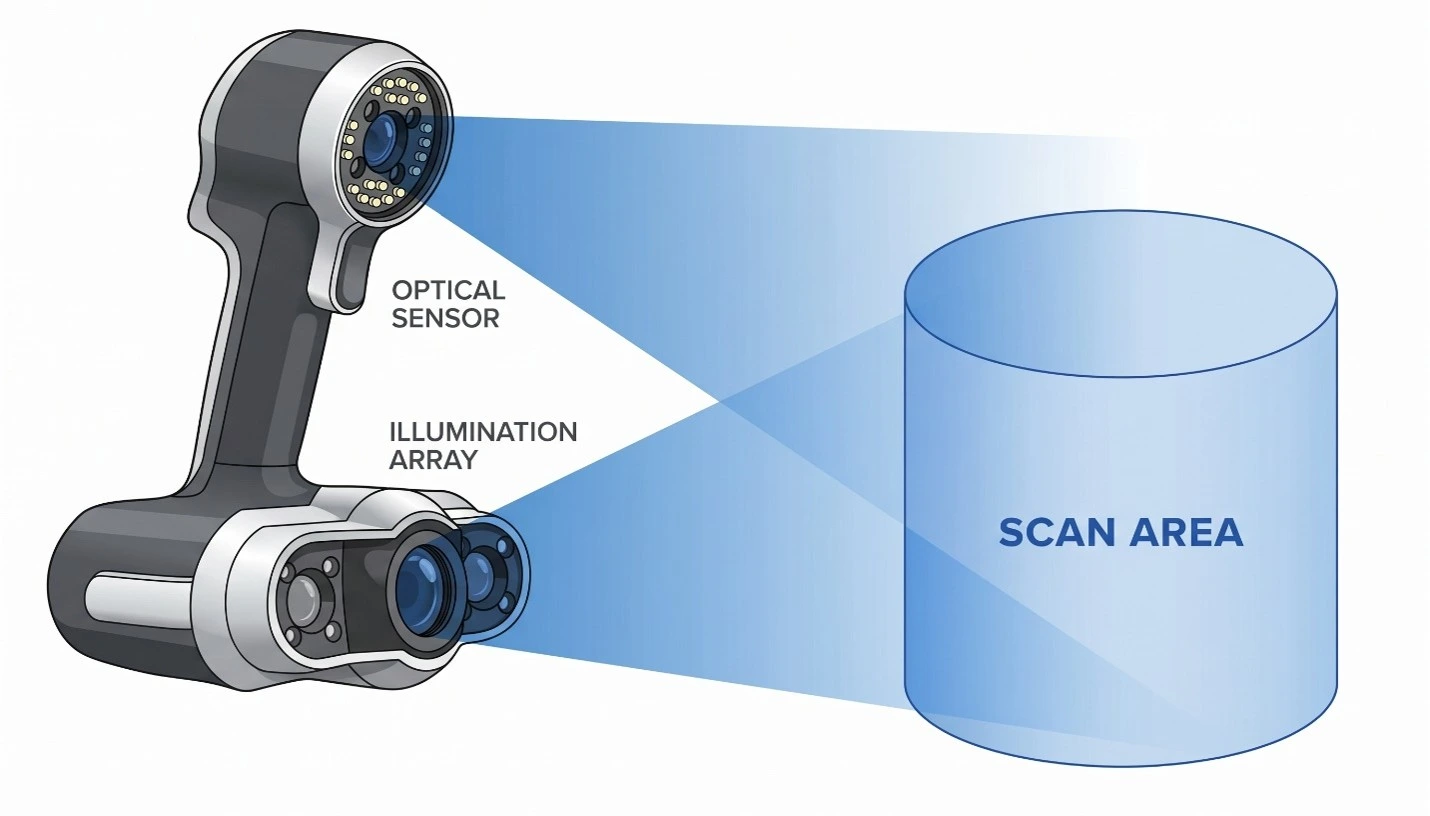

میدان دید (Field of View) و عمق میدان (Depth of Field)
میدان دید مشخص می‌کند که اسکنر در هر برداشت، چه محدوده‌ای از سطح قطعه را پوشش می‌دهد. هرچه میدان دید بزرگ‌تر باشد، برای قطعات بزرگ و برداشت سریع از سطوح گسترده مناسب‌تر خواهد بود؛ در حالی که میدان دید کوچک‌تر میتواند برای ثبت جزئیات ریز و هندسه‌های پیچیده کاربرد بیشتری داشته باشد.
عمق میدان نیز به محدوده‌ای از فاصله گفته می‌شود که در آن سیستم میتواند دادههای قابل استفاده و پایدار ثبت کند.
سرعت اسکن و نرخ برداشت داده
سرعت اسکن یکی از عوامل مهم در ارزیابی عملکرد اسکنر سه بعدی دستی است، اما عدد مربوط به نرخ برداشت داده با همان Frame Rate، به‌تنهایی نمی‌تواند معیار مناسبی برای مقایسه دستگاه‌های اسکن سه بعدی باشد. بنابراین تعداد نقاط ثبت‌شده در ثانیه، نرخ فریم، سرعت پردازش، روش ردیابی و شرایط سطح قطعه، همگی بر سرعت واقعی کار تاثیر می‌گذارند.

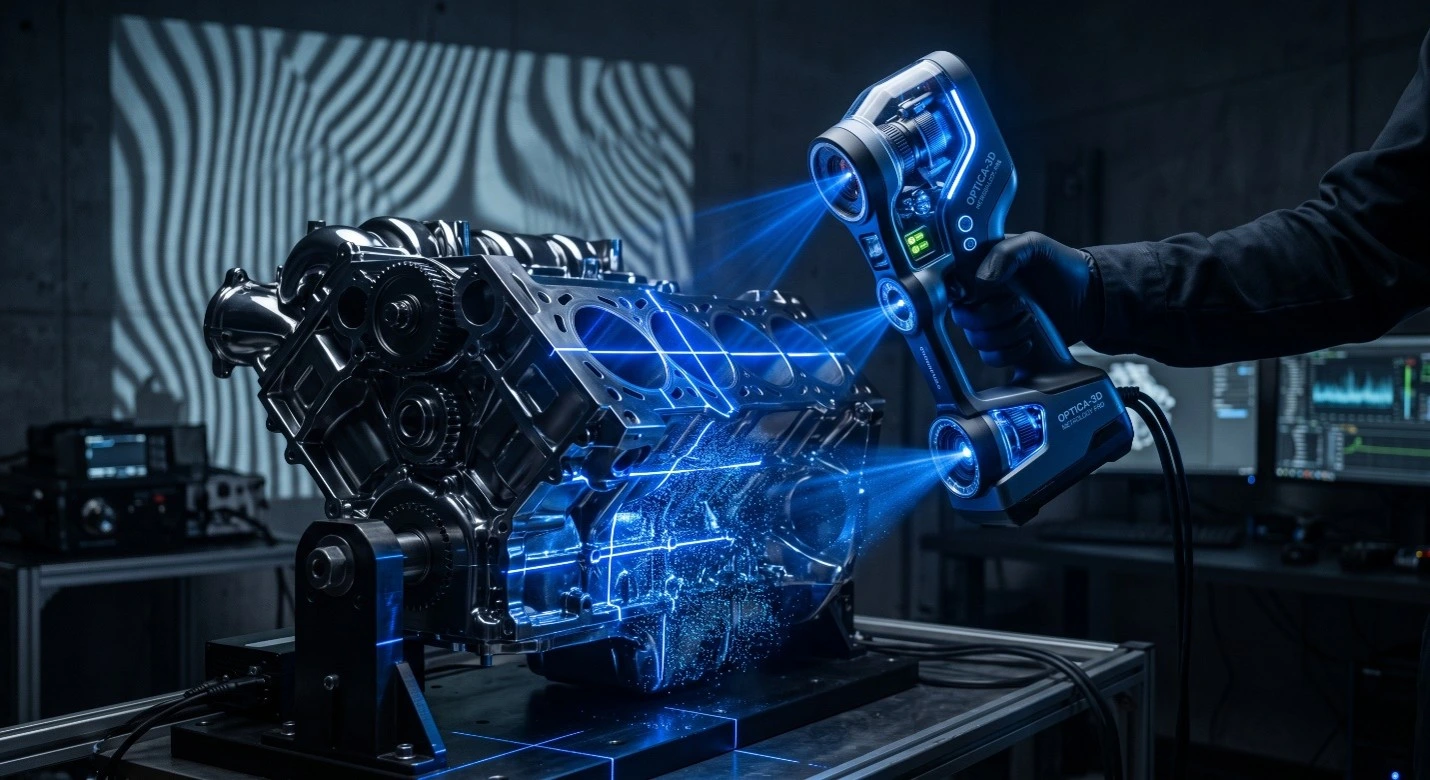

فناوری‌های جدید در اسکنرهای سه بعدی دستی: لیزر آبی، نور ساختاریافته و مترولوژی
نسل جدید اسکنرهای سه بعدی دستی، از ترکیب فناوری‌های نوری، حسگرهای تصویربرداری و الگوریتم‌های پردازش داده استفاده می‌کنند. سه رویکرد مهم در این حوزه شامل لیزر آبی، نور ساختاریافته و سیستم‌های مترولوژی برای بازرسی ابعادی هستند. البته بسیاری از دستگاه‌های حرفه‌ای، به‌جای استفاده از یک روش واحد، چند فناوری یا چند حالت اسکن را در یک دستگاه ترکیب می‌کنند.
۱. لیزر آبی (Blue Laser) در اسکنرهای سه بعدی صنعتی
لیزر آبی طول موج کوتاه‌تری نسبت به لیزر قرمز دارد و به همین خاطر در بسیاری از اسکنرهای صنعتی، برای ثبت دقیق هندسه و جزئیات سطح استفاده می‌شود. اسکنرهای دستی مجهز به چند الگوی متقاطع لیزر آبی می‌توانند برای ثبت لبه‌ها، شیارها، سوراخ‌ها و جزئیات هندسی قطعات صنعتی فوق‌العاده کارآمد باشند.
یکی از مزیت‌های مهم این فناوری، توانمندی آن در بازرسی قطعات فلزی، مهندسی معکوس، قالب‌سازی و قطعات خودرو است. با این حال، عملکرد اسکن روی سطوح بسیار براق، تیره یا بازتابنده به مشخصات دستگاه و شرایط سطح بستگی دارد. به طور کلی، برخی اسکنرهای حرفه‌ای برای کار کردن روی سطوح دشوار بهینه شده‌اند و برخی دیگر ممکن است به آماده‌سازی سطح نیاز داشته باشند.
۲. نور ساختاریافته (Structured Light)
در فناوری نور ساختاریافته، الگوی مشخصی از نور روی سطح قطعه تابانده شده و هر تغییری در الگوی تابش، توسط دوربین‌ها ثبت می‌شود. سپس سیستم با استفاده از این تغییرات، موقعیت سه‌بعدی نقاط روی سطح را محاسبه می‌کند. این فناوری میتواند برای دیجیتال‌سازی قطعات، مدل‌سازی سه بعدی، اسکن اشیای بزرگ، اجسام ارگانیک و کاربردهایی که ثبت رنگ و بافت در آن‌ها اهمیت دارد، مناسب باشد.
۳. اسکنرهای سه بعدی مترولوژی و بازرسی ابعادی
یکی از مهم‌ترین روندهای کاری جدید در اسکن سه بعدی صنعتی، انتقال قابلیت‌های مترولوژی و کنترل ابعادی به تجهیزات قابل حمل است. در این سیستم‌ها، هدف ما فقط ساخت یک مدل سه بعدی از روی ظاهر قطعه نیست؛ بلکه جمع‌آوری دادههای اسکن برای اندازه‌گیری، مقایسه با مدل CAD، تحلیل انحرافات و در برخی سیستم‌ها ارزیابی GD&T است.
امروزه برخی اسکنرهای دستی حرفه‌ای، دقت‌هایی در محدوده چند صدم میلی‌مترارائه می‌دهند؛ برای مثال، برخی مدل‌های متریولوژیک با دقت حدود 02/0 تا 025/0 میلی‌متر در شرایط مشخص کار می‌کنند. البته این اعداد را نباید به‌عنوان دقت عمومی همه اسکنرهای سه بعدی دستی در نظر گرفت، زیرا دقت به مدل دستگاه، روش آزمون، حجم اندازه‌گیری و شرایط کاری وابسته است.
مقایسه فناوری‌های اسکنر سه بعدی دستی
| فناوری | ویژگی اصلی | عملکرد روی سطوح دشوار | کاربردهای رایج |
| لیزر آبی | ثبت سریع و دقیق هندسه با خطوط لیزر | مناسب برای بسیاری از سطوح فلزی و هندسه‌های پیچیده؛ عملکرد روی سطوح بسیار براق به مدل دستگاه و شرایط سطح وابسته است | مهندسی معکوس، بازرسی صنعتی، قطعات خودرو و قالب‌سازی |
| نور ساختاریافته | ثبت هندسه با استفاده از الگوهای نوری | وابسته به رنگ، بافت و بازتاب سطح | دیجیتال‌سازی، قطعات بزرگ، مدل‌سازی و اسکن اشیای ارگانیک |
| سیستم هیبریدی | ترکیب چند حالت اسکن در یک دستگاه | انعطاف‌پذیری بیشتر برای سطوح و ابعاد مختلف | کارگاه‌های چندمنظوره، مهندسی معکوس و بازرسی چندمقیاسی |
| اسکنر مترولوژی پرتابل | تمرکز بر اندازه‌گیری و کنترل ابعادی | بسته به فناوری اپتیکی و قابلیت‌های دستگاه | کنترل کیفیت، مقایسه با CAD و تحلیل انحرافات |
هنگام انتخاب اسکنر سه بعدی دستی به چه مشخصاتی توجه کنیم؟
انتخاب یک اسکنر سه بعدی دستی بهتر است فقط بر اساس بالاترین عدد دقت یا بیشترین سرعت اسکن نباشد. نوع قطعه، ابعاد آن، جنس سطح، میزان جزئیات، تلرانس مدنظر و هدف نهایی پروژه تعیین می‌کنند که کدام فناوری برای کار شما مناسب‌تر است.
دقت موردنیاز پروژه
برای کنترل ابعادی و مهندسی معکوس قطعات، دقت دستگاه اهمیت ویژه‌ای دارد. بهتر است دقت اعلام‌شده را همراه با شرایط آزمون، حجم اندازه‌گیری و استاندارد یا روش اعتبارسنجی دستگاه بررسی کنید.
جنس و رنگ سطح قطعه
سطوح براق، بسیار تیره یا بازتابنده می‌توانند شرایط اسکن را دشوارتر کنند. بنابراین اگر قرار است قطعات فلزی، قطعات مشکی یا سطوح صیقلی اسکن شوند، عملکرد واقعی دستگاه روی این نوع سطوح و نیاز به آماده‌سازی سطحی پیش از خرید باید بررسی شود.
ابعاد و پیچیدگی هندسی
برای قطعات بزرگ، میدان دید و سرعت برداشت اهمیت بیشتری پیدا می‌کند؛ در مقابل، برای قطعات کوچک و دارای شیار، سوراخ و جزئیات ریز، رزولوشن، دقت و قابلیت ثبت جزئیات اهمیت بیشتری دارند.
روش ردیابی
اسکنرهای دستی باید موقعیت خود را نسبت به قطعه در طول حرکت تشخیص دهند. بسته به دستگاه، این کار میتواند با استفاده از تارگت، ویژگی‌های هندسی، بافت سطح یا ترکیبی از این روش‌ها انجام شود.
نوع خروجی و نرمافزار
اگر هدف شما ساخت یک مدل سه بعدی باشد، خروجی‌هایی مانند STL یا OBJ اغلب کافی هستند. اما در پروژه‌های مهندسی معکوس، امکان پردازش ابر نقاط، ساخت مش، مقایسه با CAD و تولید مدل قابل ویرایش نیز بسیار مهم بوده و باید در قابلیت‌های دستگاه بررسی شود.
سوالات متداول درباره اسکنرهای سه بعدی قابل حمل
آیا اسکنرهای سه بعدی دستی می‌توانند سطوح براق یا تیره را اسکن کنند؟
بسیاری از اسکنرهای سه بعدی صنعتی برای کار با سطوح تیره، فلزی یا بازتابنده بهینه شده‌اند؛ هرچند عملکرد دستگاه به فناوری اپتیکی، تنظیمات، جنس و وضعیت سطح بستگی دارد. همچنین، اگرچه برخی مدل‌های لیزر آبی برای این نوع سطوح کارایی دارند، اما نمی‌توان گفت که تمام اسکنرها بدون آماده‌سازی سطح یا اسپری مات‌کننده سطح را به خوبی اسکن می‌کنند.
تفاوت اسکنر سه بعدی دستی صنعتی با اسکنرهای سه بعدی ارزان‌قیمت چیست؟
تفاوت فقط در قیمت نیست. دقت، تکرارپذیری، کالیبراسیون، سیستم ردیابی، پایداری در شرایط کاری، نرمافزار، سرعت برداشت داده و قابلیت‌های بازرسی ابعادی از عواملی هستند که می‌توانند میان یک اسکنر عمومی و یک سیستم حرفه‌ای مترولوژی تفاوت ایجاد کنند.
چگونه فایل اسکن سه بعدی را برای پرینت سه بعدی آماده کنیم؟
نخست باید ابر نقاط پردازش شده و به مش تبدیل شود؛ سپس حفرهها و لبههای باز اصلاح و یک مش بسته یا درزبندیشده ساخته شود. پس از بررسی ضخامت، مقیاس، جهتگیری و سایر الزامات ساخت، فایل میتواند وارد نرمافزار اسلایسر شود. همچنین اگر قطعه نیاز به اصلاح مهندسی یا تغییر ابعاد داشته باشد، بهتر است پیش از پرینت، مدل CAD قابل ویرایش آن از روی دادههای اسکن بازسازی شود.
آیا اسکن سه بعدی همان مهندسی معکوس است؟
خیر. اسکن سه بعدی مرحله ثبت هندسه قطعه و تبدیل آن به داده دیجیتال است؛ در حالی که مهندسی معکوس میتواند شامل تحلیل دادههای اسکن، بازسازی مدل CAD، اصلاح طراحی، استخراج ابعاد و آماده‌سازی قطعه برای تولید باشد.
جمع‌بندی: اسکنر سه بعدی دستی چه تغییری در مهندسی معکوس ایجاد کرده است؟
نسل جدید اسکنرهای سه بعدی دستی، فاصله میان رسیدن به دقت نظری تا تولید واقعی را کاهش داده‌اند. استفاده از لیزر آبی، نور ساختاریافته، سیستم‌های ردیابی پیشرفته و قابلیت‌های مترولوژیک باعث شده بسیاری از فرایندهای دیجیتال‌سازی، مهندسی معکوس و کنترل ابعادی با سرعت و انعطاف بیشتری انجام شوند.
در پروژه‌هایی که هدف از اسکن سه بعدی، بازسازی قطعه بوده، روند کار ثبت ابر نقاط آغاز شده و پس از ساخت مش، بازسازی مدل CAD و اصلاح تلرانس‌ها، با استفاده از پرینت سه بعدی یا روش‌های دیگر تولید، ساخته می‌شود. به همین دلیل، کیفیت در نتیجه نهایی تنها به اسکنر وابسته نیست و میزان تجربه در پردازش داده و مهندسی معکوس نیز نقش مهمی دارد.
