پرینت سه بعدی فیبر کربن پیوسته، یکی از پیشرفته‌ترین روش‌های ساخت قطعات کامپوزیتی با پرینت سه بعدی بوده که با قرار دادن رشتههای پیوسته کربن درون یک ماتریس ترموپلاستیکی، امکان تولید قطعاتی سبک، سخت و مناسب برای کاربردهای مهندسی به‌وجود می‌آید. برخلاف فیلامنت‌های معمول فیبر کربن که خردشده‌اند؛ در این فناوری، رشتههای کربن به صورت پیوسته در مسیرهای مشخصی از قطعه قرار داده می‌شوند؛ تا بخش قابل توجهی از بار مکانیکی را در یک راستای مشخص تحمل کنند.
در این راهنما، بررسی می‌کنیم پرینت سه بعدی فیبر کربن پیوسته چگونه کار میکند؛ چه تفاوتی با فیلامنت‌های کربن خردشده دارد؛ فناوری CFF چه مزایا و چه محدودیت‌هایی دارد؛ چه موادی برای تقویت پیوسته استفاده شده و در نهایت، این فناوری در چه کاربردهای صنعتی به کار می‌رود.
پرینت سه بعدی فیبر کربن پیوسته چگونه کار میکند؟
در پرینت سه بعدی فیبر کربن پیوسته، یک ماتریس ترموپلاستیکی به صورت لایه‌به‌لایه پرینت شده و همزمان، رشتههای پیوسته تقویتکننده در بخش‌های مشخصی از قطعه قرار می‌گیرند. این الیاف مانند یک اسکلت باربر درون ساختار پلیمری عمل کرده و بخش مهمی از نیروهای کششی و خمشی را در یک راستی معین تحمل می‌کنند. در بیشتر خطوط صنعتی، این کار با استفاده از یک سیستم اکستروژن یا نازل‌های مجزا برای تعبیه الیاف تقویتکننده در ماده پایه انجام میشود.
در فیلامنت‌های حاوی الیاف خردشده، تکه‌های کوتاه فیبر درون پلیمر پراکنده شده، در حالی که در سیستم‌های فیبر پیوسته، مسیر الیاف بر اساس مسیر انتقال نیرو طراحی میشود. به همین دلیل، تفاوت اصلی پرینت فیبر کربن پیوسته با فیلامنت‌های معمولی کربن فقط در مقدار فیبر نیست؛ بلکه در پیوستگی، محل قرارگیری و جهت‌گیری الیاف است.
تفاوت فیبر کربن خردشده و فیبر کربن پیوسته در پرینت سه بعدی
همه متریال‌هایی که نام «فیبر کربن» را یدک می‌کشند، استحکام یکسانی ندارند. مقدار و نحوه توزیع این الیاف در پلیمر است که رفتار مکانیکی قطعه زیر بار مکانیکی را تعیین میکند.
۱. فیبر کربن آسیاب شده چیست؟
ذرات بسیار ریزی که معمولا طول آن‌ها کمتر از چند ده میکرون بوده و به عنوان یک پرکننده به پلیمر اضافه می‌شوند. هدف اصلی از افزودن الیاف آسیاب‌شده، ارتقای استحکام کششی نیست؛ بلکه کاهش انقباض حرارتی قطعه، بهبود ثبات ابعادی در هنگام سرد شدن لایه‌ها و دستیابی به ظاهری مات بدون ردی از خطوط بین لایه‌ای است.
۲. فیبر کربن خرد شده چیست؟
در این حالت، الیاف کربن با طول‌های چند دهم میلی‌متر (زیر یک میلی‌متر) خرد شده و با ترموپلاستیک‌هایی مانند نایلون، ABS یا PLA ترکیب شده تا به عنوان فیلامنت پرینترهای FDM یا پودر پرینترهای SLS (مانند Nylon 11 CF) تولید شود. الیاف خردشده نقش تقویتکننده ماتریس را ایفا می‌کنند؛ صلبیت، مقاومت حرارتی و مدول الاستیسیته قطعه را به شکل چشمگیری افزایش داده و خزش را هم مهار می‌کنند. با این حال، چون این الیاف کوتاه بوده و تداوم ساختاری ندارند، عملکرد مناسبی در برار تنشهای کششی بزرگ از خود نشان نمی‌دهند.

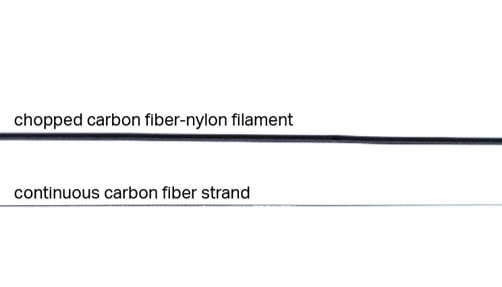

۳. فیبر کربن پیوسته چیست و چه برتری دارد؟
منظور از فیبر کربن پیوسته، الیافی به صورت رشتههای طولانی و بدون گسست بوده که درون قطعه خوابانده می‌شوند. رشتههای فیبر کربن از تعداد زیادی الیاف بسیار باریک تشکیل شده که خواص مکانیکی بالای خود را اغلب در راستای طولی نشان می‌دهند. قرارگیری پیوسته این رشته‌ها در مسیرهای مشخص باعث میشود بار مکانیکی در امتداد الیاف منتقل شود. بنابراین نیروهای وارد به سطح پلیمر بلافاصله جذب این رشتههای طولی شده و در امتداد کل طول رشته پخش می‌شوند. به همین دلیل، پرینت با الیاف پیوسته به استحکام مکانیکی بسیار بالاتری نسبت به الیاف خردشده دست می‌یابد.
فناوری CFF چیست و چگونه کار میکند؟
فناوری ساخت با الیاف پیوسته، به انگلیسی Continuous Fiber Fabrication یا CFF، یک روش پیشرفته برای پرینت مواد کامپوزیتی مبتنی بر سامانه‌های اکستروژن دوگانه (Dual Nozzle) است. در اینجا، یک زمینه پلیمری را در نظر بگیرید که فیبر کربن درون آن قرار گرفته و باهم یک کامپوزیت تشکیل می‌دهند. پلیمر پایه در این فرایند دو وظیفه مهم دارد: اول محافظت از فیبر کربن در برابر سایش محیطی، ضربه و دوم، توزیع نیروهای برشی میان رشتههای کربن. بدون حضور ماتریس ترموپلاستیکی، رشتههای کربن بسیار شکننده بوده و به راحتی خرد می‌شوند؛ اما ترکیب این دو ماده کنار هم، کامپوزیتی با مقاومت کششی و خمشی شبیه به فلزات می‌سازد.
مراحل پرینت سه بعدی با فیبر کربن پیوسته
- تزریق ماتریس پلیمری پایه: نازلِ اول، ترموپلاستیک مهندسی (مانند Onyx یا نایلون پرشده با الیاف خردشده) را اکسترود میکند تا پوسته خارجی، کف، سقف و الگوهای پرکننده داخلی قطعه را بسازد.
- نشاندن رشتههای پیوسته کربن: نازل دوم، که مجهز به ابزار هدایت الیاف و سامانه برش دقیق بوده، رشته پیوسته فیبر کربن را که از قبل به لایه‌ای از رزین سازگار آغشته شده با فشار روی لایه قبلی لایه‌نشانی میکند. در این مرحله حرارت یک پیوند در سطح مولکولی میان فیبر کربن و زمینه ترموپلاستیکی گرم برقرار میکند.
- تکرار دو مرحله بالا: این چرخه در لایه‌های تعیین‌شده توسط طراح تکرار میشود تا شبکه پیوسته‌ای از الیاف باربر، اسکلت داخلی قطعه پلیمری را شکل دهند.
فراتر از فیبر کربن: انواع الیاف پیوسته در پرینت سه بعدی
فناوری CFF تنها به الیاف کربن محدود نمی‌شود؛ بلکه بر اساس شرایط کاری و نوع تنش مکانیکی، می‌توان از چهار دسته متریال پیوسته در این روش استفاده کرد:
۱. فیبر کربن پیوسته (Continuous Carbon Fiber)
این متریال بالاترین نسبت استحکام به وزن را دارد. از نظر خواص مکانیکی، سختی و استحکام کششی آن بسیار نزدیک به آلومینیوم ۶۰۶۱-T6 است. در نتیجه این متریال گزینه خیلی خوبی برای ساخت قطعات سازهای بوده که باید بارهای استاتیکی و خمشی سنگین را بدون کوچک‌ترین تغییر شکل الاستیک تحمل کنند.
۲. الیاف کولار (Kevlar)
کولار چقرمگی فوق‌العاده و مقاومت بی‌نظیری در برابر ضربه دارد. فیبر کربن بسیار سفت بوده و زیر شوک‌های شدید دچار شکست ترد میشود؛ اما الیاف پیوسته کولار انرژی ضربه را جذب کرده، تحت شوک‌های دینامیکی خم شده و از گسیختگی فاجعه‌بار قطعه جلوگیری می‌کنند. به همین خاطر هم این ماده اغلب برای تولید قطعات برخوردکننده و شرایط کاری با لرزش شدید به کار می‌رود.
۳. فایبرگلاس استاندارد (Fiberglass)
فایبرگلاس پیوسته گزینه‌ای مقرون‌به‌صرفه بوده که تناسب خیلی خوبی میان کارایی و هزینه برقرار کرده است. استحکام قطعات تقویتشده با فایبرگلاس چندین برابر پلاستیک‌های ABS و PLA بوده و بهترین نقطه شروع برای افزایش ظرفیت باربری قطعات صنعتی بدون تحمیل هزینه‌های سنگین فیبر کربن به شمار می‌رود.
۴. فایبرگلاس دما بالا (HSHT Fiberglass)
فایبرگلاس با استحکام و دمای کاری بالا، دارای دمای تغییر شکل حرارتی (HDT) بالایی است. این نوع الیاف، ساختار، سفتی و خواص مکانیکی خود را حتی در محیط‌های داغ بالای ۱۵۰ درجه سانتی‌گراد حفظ کرده و مناسب قطعات جواربست، مجاری انتقال هوای گرم و قالب‌های پخت رزین است.
مقایسه پرینت فیبر کربن پیوسته با فیبر کربن خردشده و روش‌های سنتی
| روش | نوع فیبر | استحکام | میزان آزادی در طراحی | تجهیزات | کاربرد اصلی |
| FDM با فیبر خردشده | الیاف کوتاه | متوسط | بالا | اغلب ساده‌تر | قطعات فنی و نمونه‌سازی |
| SLS با PA-CF | الیاف خردشده | بالا | بسیار بالا | صنعتی | قطعات پیچیده و تولید کمتیراژ |
| CFF با فیبر پیوسته | الیاف پیوسته | بسیار بالا در راستای الیاف | بالا، اما وابسته به مسیرگذاری | تخصصی | قطعات باربر، جیگ و فیکسچر |
| کامپوزیت سنتی | الیاف پیوسته | بسیار بالا | وابسته به روش | بالا | تولید کامپوزیت صنعتی |
ناهمسانگردی در پرینت سه بعدی فیبر کربن چیست و چرا اهمیت زیادی دارد؟
برخلاف بسیاری از مواد همگن، قطعات تولیدشده با فیبر کربن پیوسته، در همه جهت‌ها از خواص مکانیکی یکسان برخوردار نیستند. این ویژگی که ناهمسانگردی یا Anisotropy نام داشته، اهمیت جهت قرارگیری الیاف نسبت به جهت اعمال نیرو چندبرابر میکند.
به بیان ساده، بیشترین مزیت فیبر کربن دقیقا زمانی خواهد بود که مسیر الیاف با مسیر اصلی انتقال نیرو هم‌راستا باشد. بنابراین در پرینت سه بعدی CFF، طراحی مسیر الیاف بخشی از فرایند طراحی مهندسی قطعه است؛ نه یکی از تنظیمات معمولی پرینت!

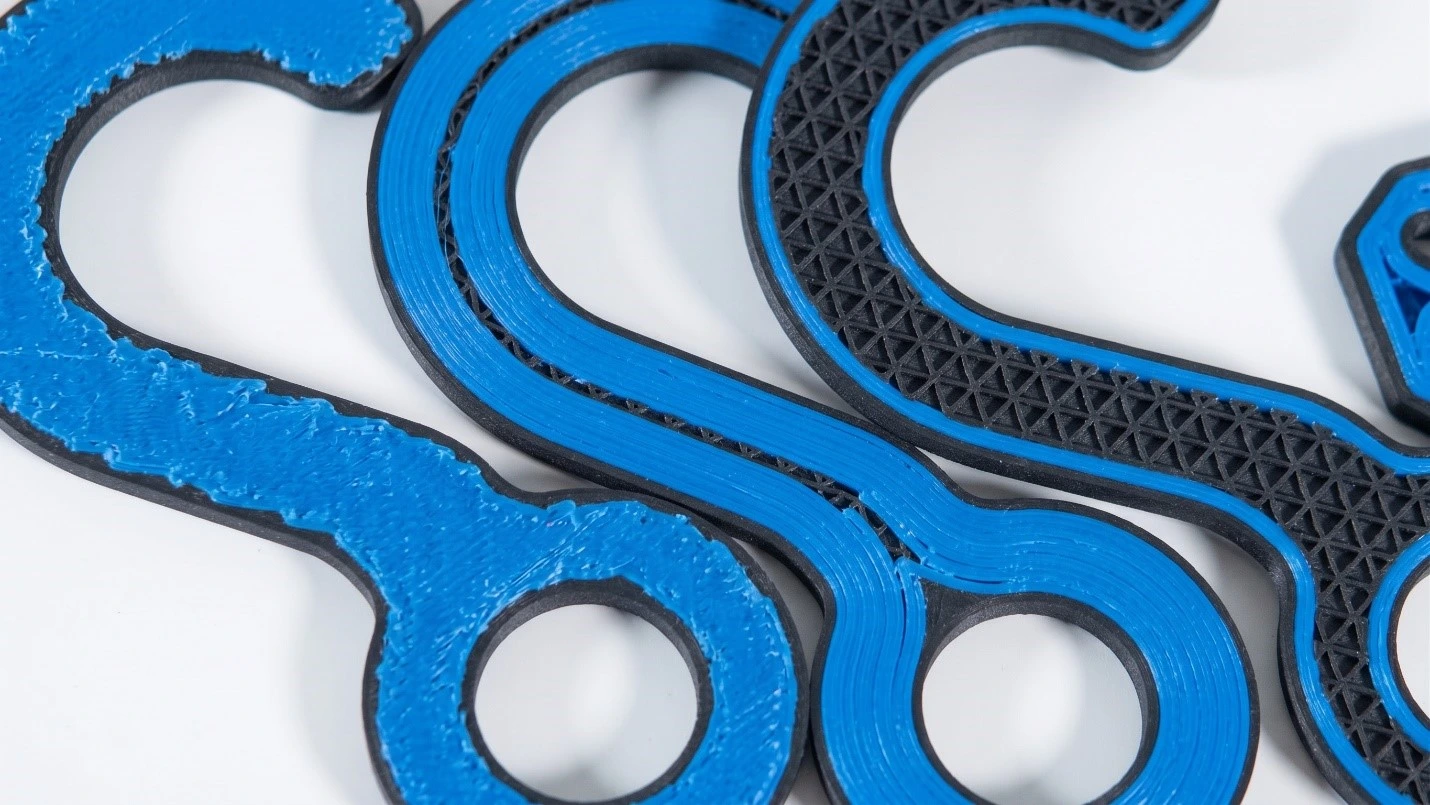

برای طراحی مسیر حرکت الیاف کربن پیوسته، دو الگوی کلی وجود دارد:
- الگوی حلقوی هم‌مرکز (Concentric Fill): در این شیوه، فیبر کربن به صورت حلقه‌های متوالی دور تا دور مرزهای خارجی قطعه و سوراخ‌های عبور پیچ خوابانده میشود. این الگو دیواره‌های قطعه را در برابر لهیدگی، سوراخ‌کاری و فشارهای جانبی مقاوم میکند.
- الگوی همسانگرد صفحه‌ای (Isotropic Fill): در این شیوه، رشتههای ممتد کربن به صورت خطوط موازی و با زوایای چرخشی (مانند الگوهای صفر، ۴۵ و ۹۰ درجه) در تمام سطح یک لایه تنیده می‌شوند. این چینش، رفتار یک ورق آلومینیومی را بازسازی کرده و مقاومت خمشی قطعه را در برابر نیروی گشتاوری بالا می‌برد.

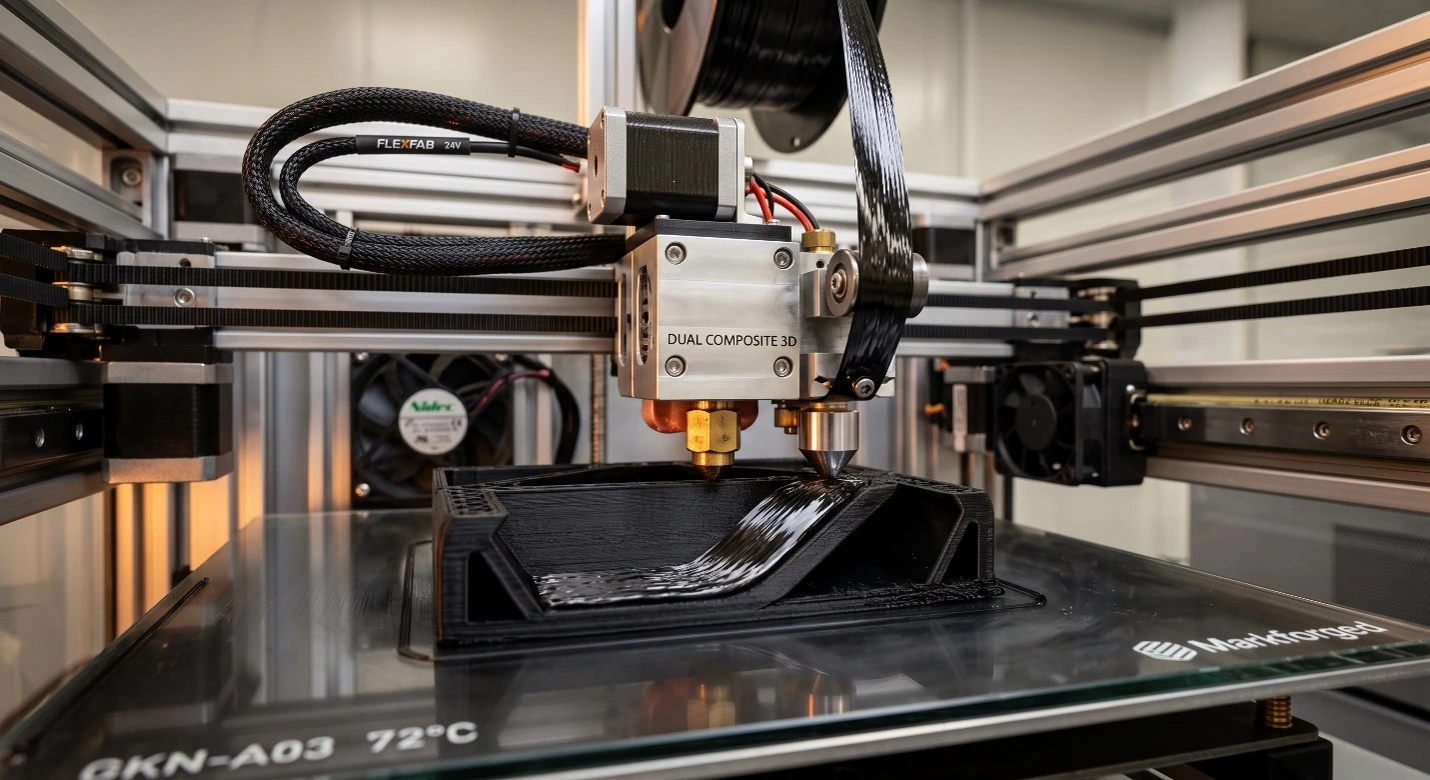

برای پرینت سه بعدی فیبر کربن پیوسته به چه تجهیزاتی نیاز داریم؟
برای تولید قطعات با فیبر کربن پیوسته نمیتوان از هر پرینتر سه بعدی FDM استفاده کرد. فناوری CFF به مجموعه‌ای از تجهیزات و قابلیت‌های تخصصی نیاز داشته که امکان تغذیه، هدایت الیاف، لایه‌نشانی و در نهایت برش رشتههای پیوسته را فراهم می‌کنند. مهم‌ترین تجهیزات و الزامات عبارت‌اند از:
- سیستم تغذیه و هدایت فیبر پیوسته برای انتقال کنترل‌شده رشته کربن به ناحیه پرینت
- نازل یا سامانه قراردهی اختصاصی الیاف برای خواباندن رشته در مسیر تعیین‌شده
- سیستم برش فیبر برای قطع دقیق رشته در نقاط مشخص مسیر
- نازل مقاوم به سایش برای پرینت مواد حاوی الیاف (در بخش‌های مربوط به فیلامنت‌های تقویتشده)
- کنترل مناسب دما برای ایجاد اتصال مناسب بین ماتریس پلیمری و الیاف
- محفظه یا سیستم مدیریت رطوبت، به‌ویژه هنگام استفاده از پلیمرهای جاذب رطوبت مانند نایلون
- نرم‌افزار یا اسلایسر دارای قابلیت مسیرگذاری الیاف برای تعیین محل و جهت تقویت بر اساس بارگذاری قطعه
کاربردهای پرینت سه بعدی فیبر کربن پیوسته
ترکیب وزن پایین، سختی بالا و امکان تقویت موضعی باعث شده که پرینت سه بعدی فیبر کربن پیوسته بیشتر برای کاربردهایی که کاهش وزن، تحمل بار و سرعت ساخت در آن‌ها مهم است مناسب باشد. از جمله مهم‌ترین کاربردهای این فناوری می‌توان به ساخت جیگ و فیکسچر، ابزارهای رباتیک، نمونه‌های عملکردی و برخی قطعات نهایی اشاره کرد.
جیگ‌ها، فیکسچرها و ابزارهای نگهدارنده خط تولید
فیکسچرهای بزرگ فلزی برای تکنسین‌های خطوط مونتاژ، سنگین و خسته‌کننده‌اند. پرینت این ابزارها با فیبر کربن پیوسته، وزن قطعه را تا ۶۰ درصد کاهش داده و در عین حال، سختی لازم برای مقاومت در برابر لرزش و نیروهای حین براده‌برداری را حفظ میکند.
ابزارهای انتهایی بازوی رباتیک
گریپرها و چنگک‌های متصل به بازوهای رباتیک باید تا جای ممکن سبک باشند. هرچه وزن سر بازو کمتر باشد، اینرسی سیستم کاهش می‌یابد؛ بنابراین ربات میتواند با شتاب بالاتر حرکت کرده، موتورهای محور نیز فشار کمتری تحمل کرده و سرعت چرخه تولید افزایش یابد.
قطعات نهایی با کارایی بالا در هوافضا و خودروسازی
در خودروهای مسابقه‌ای، پهپادها و صنایع دفاعی که هر گرم کاهش وزن به معنای سرعت بیشتر و مصرف سوخت کمتر است؛ با استفاده از فیبر کربن پیوسته، می‌توان قطعات سفارشی و منیفولدهای هوا را با استحکام مکانیکی آلومینیوم و با وزن پلیمر تولید کرد.
سوالات متداول درباره پرینت سه بعدی فیبر کربن پیوسته
چه زمان الیاف کولار انتخاب بهتری نسبت به فیبر کربن پیوسته خواهد بود؟
زمانی که قطعه در معرض تنشهای دینامیکی تکرارشونده، ارتعاشات شدید و ضربات تصادفی چکشمانند قرار دارد. فیبر کربن به علت سختی بسیار بالا در اثر شوک ناگهانی ممکن است بشکند، در حالی که کولار انرژی را در خود توزیع میکند.
آیا فیبر کربن پیوسته از فیبر کربن خردشده قویتر است؟
در بسیاری از کاربردهای سازهای، الیاف پیوسته ظرفیت بسیار بیشتری برای انتقال بار در راستای الیاف ایجاد میکند؛ زیرا رشتههای تقویتکننده در طول مسیر خود گسسته نیستند. در مقابل، الیاف خردشده بیشتر برای افزایش سختی، استحکام و پایداری ابعادی ماتریس پلیمری استفاده میشود.
آیا پرینت سه بعدی فیبر کربن پیوسته میتواند جایگزین فلز شود؟
در برخی کاربردهای مهندسی، قطعات کامپوزیتی تقویتشده با فیبر پیوسته میتوانند جایگزین برخی قطعات فلزی شوند؛ بهخصوص زمانی که کاهش وزن، تولید کمتیراژ یا امکان طراحی و ساخت سریع اهمیت داشته باشد. با این حال، این جایگزینی به نوع قطعه، مسیر بارگذاری، شرایط محیطی و الزامات مکانیکی بستگی دارد و نمیتوان آن را به همه کاربردهای فلزی تعمیم داد.
آیا می‌توان فیبر کربن پیوسته را با پرینتر سه بعدی معمولی پرینت کرد؟
در حالت عادی خیر. پرینت فیبر پیوسته به تجهیزات اختصاصی برای تغذیه و قراردهی رشته، برش فیبر و کنترل مسیرگذاری نیاز دارد. بنابراین پرینترهای FDM معمولی که فقط برای فیلامنت‌های حاوی الیاف خردشده طراحی شده‌اند، لزوما قابلیت پرینت فیبر کربن پیوسته را ندارند.
جمع‌بندی
پرینت سه بعدی پیوسته فیبر کربن، یک راه حل قدرتمند در برابر یکی از بزرگ‌ترین چالش‌های مهندسی ساخت افزایشی است. این فناوری، با الهام از رفتار بتن مسلح و ترکیب رشتههای ممتد کربن با ماتریس ترموپلاستیک، توانسته قطعاتی با نسبت استحکام به وزن معادل آلومینیوم ۶۰۶۱ تولید کند. درک تفاوت میان الیاف خردشده و رشتههای پیوسته ممتد، نخستین گام در طراحی بهینه این قطعات است. اگرچه چالش ناهمسانگردی در راستای محور عمودی وجود دارد، اما با تحلیل دقیق مسیر نیروهای اعمالی، انتخاب الگوی لایه‌گذاری هوشمند در اسلایسر و شناخت محدودیت‌های هندسی، می‌توان سخت‌ترین شرایط کاری را با سازه‌های کامپوزیتی سبک مهار کرد.
ساخت قطعات کامپوزیتی با فیبر کربن پیوسته برای کاربردهای صنعتی شما
اگر به قطعه‌ای سبک اما مقاوم برای یک کاربرد صنعتی نیاز دارید، انتخاب نوع فیبر به‌تنهایی کافی نیست. هندسه قطعه، مسیر انتقال نیرو، جهت‌گیری الیاف، نوع ماتریس پلیمری و استراتژی لایه‌گذاری همگی باید در کنار یکدیگر بررسی شوند.
در پروژه‌های حرفه‌ای، می‌توان این عوامل را پیش از تولید بررسی کرد تا مشخص شود کدام بخش‌های قطعه به تقویت پیوسته نیاز داشته و چه الگویی برای مسیرگذاری الیاف مناسب‌تر خواهد بود. این رویکرد به‌ویژه برای ساخت جیگ و فیکسچر، ابزارهای رباتیک، قطعات سبک باربر و نمونه‌های مهندسی اهمیت دارد.
