فناوری ساخت افزایشی سه بعدی بیش از سه دهه است که خطوط تولید و شیوه نمونه‌سازی قطعات را دگرگون ساخته است؛ با این حال، مرزهای نوآوری در این حیطه همچنان در حال گسترش بوده و اکنون فناوری نوظهوری به نام پرینت چهار بعدی پا به عرصه گذاشته است. فناوری پرینت چهار بعدی، فرصت‌های نامحدودی را پیش روی مهندسان می‌گشاید؛ جایی که وقتی یک شی ساخته می‌شود، تنها یک ساختار ساکن، ایستا و صلب نیست؛ بلکه بعد از کامل شدن، در شرایط مشخص به صورت خودکار تغییر شکل داده و انتظاری که از آن می‌رود را برآورده می‌سازد. درک دقیق سازوکار و آینده پرینت چهار بعدی نشان می‌دهد که این جهش در فناوری، شیوه تولید در بسیاری از صنایع را بازتعریف خواهد کرد. در این مقاله با جنبه‌های گوناگون این رویکرد بیشتر آشنا خواهیم شد.
پرینت چهار بعدی چیست؟

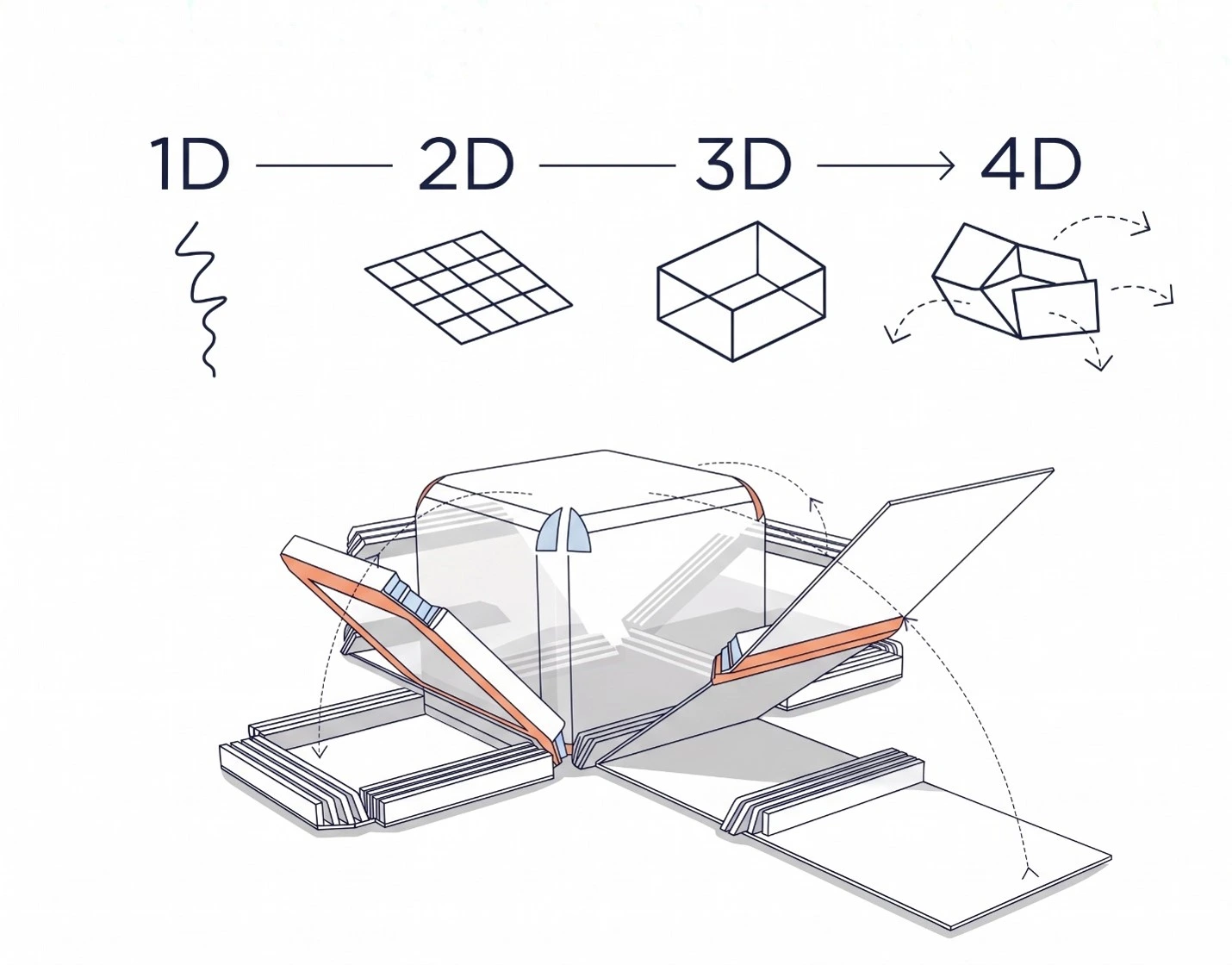

در پاسخ به این پرسش که فرایند پرینت چهار بعدی چیست؛ نخست باید مفهوم بعد چهارم را بررسی کنیم. پرینت چهار بعدی به فرایند ساخت اشیایی گفته می‌شود که از طریق پرینتر سه بعدی ساخته می‌شوند؛ اما توانایی آن را دارند که با گذشت زمان و تحت اثر محرک‌های خارجی مشخص، شکل، ویژگی‌های فیزیکی یا عملکرد خود را تغییر دهند. ایده اولیه فناوری چاپ چهار بعدی توسط اسکایلار تیبیتس (Skylar Tibbits) در آزمایشگاه Self-Assembly Lab دانشگاه MIT مطرح شد. در این فناوری نوین، بعد چهارم در حقیقت همان فاکتور زمان و قابلیت دگرگونی دینامیکی است که به سازه پرینت‌شده اجازه می‌دهد بدون نیاز به مدارهای الکترومکانیکی یا موتورهای محرک، فرم نهایی خود را بازآفرینی کند.
تفاوت پرینت سه بعدی و پرینت چهار بعدی

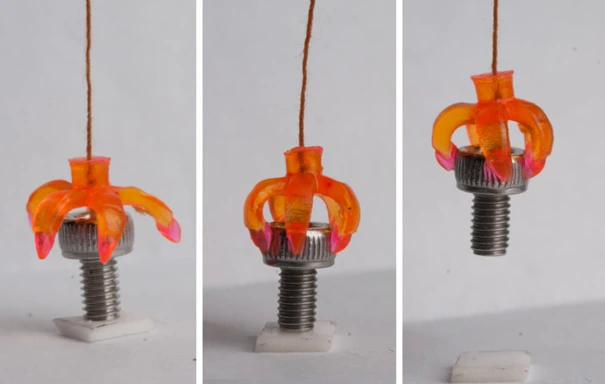

عامل اصلی در تعیین تفاوت پرینت سه بعدی و چهار بعدی، مسئله پویایی و ثبات ساختار پس از پایان ساخت است. در ساخت سه بعدی متداول، قطعه پس از لایه‌نشانی نهایی دارای فرمی ساختاری خواهد بود که به راحتی تغییر نمی‌کند؛ حتی گاهی از این تغییر شکل با استفاده از بهینه‌سازی فرایند جلوگیری می‌شود. اما در نقطه مقابل، در فرایند پرینت چهار بعدی، ساختار به گونه‌ای کدگذاری و پرینت می‌شود که قطعه پس از ساخته شدن، به شکلی هوشمند نسبت به تغییرات محیطی واکنش نشان می‌دهد. بدین ترتیب، در فناوری پرینت چهار بعدی، فرایند دگرگونی هندسی پس از تولید آغاز می‌گردد و سازه به یک سیستم خودتنظیم و انطباق‌پذیر بدل می‌شود.
جدول مقایسه فنی؛ پرینت سه بعدی در برابر پرینت چهار بعدی
برای درک بهتر جایگاه این فناوری، تمایزهای ساختاری، طراحی و عملکردی آن با پرینت سه بعدی معمولی در جدول زیر جمع‌بندی شده است.
| شاخص مقایسه | پرینت سه بعدی | پرینت چهار بعدی |
| ابعاد هندسی قطعه | سه بعد فضایی صلب (X, Y, Z) |
چهار بعد شامل سه بعد فضایی به اضافه بعد زمان (XYZ + Time) |
| ماهیت سازه پس از پرینت | ایستا، بدون تحرک و غیرفعال (Passive) |
پویا، انطباق‌پذیر و پاسخگو به تغییرات محیط (Active) |
| متریال مورد استفاده | پلیمرها و فلزات استاندارد تجاری (مانند PLA، ABS، رزین و تیتانیوم) |
مواد هوشمند، پلیمرهای حافظه‌دار و ترکیبات چندمتریالی محرک‌پذیر |
| منبع محرک خارجی | نیازمند موتور، جک هیدرولیک، چرخ‌دنده یا نیروی دست |
تغییر فرم خودکار تنها با انرژی محیطی (گرما، نور، رطوبت) |
| پیچیدگی نرم‌افزاری | طراحی المان‌های صلب و اسلایسینگ مسیر لایه‌ها |
شبیه‌سازی رفتار چندفیزیکی و کدگذاری زمان‌بندی تغییر شکل |
| سطح بلوغ صنعتی | کاملا تجاری، صنعتی و آماده تولید انبوه |
بیشتر در فاز تحقیق و توسعه (R&D) دانشگاهی و پایلوت‌های صنعتی |
پرینت چهار بعدی چگونه کار می‌کند؟

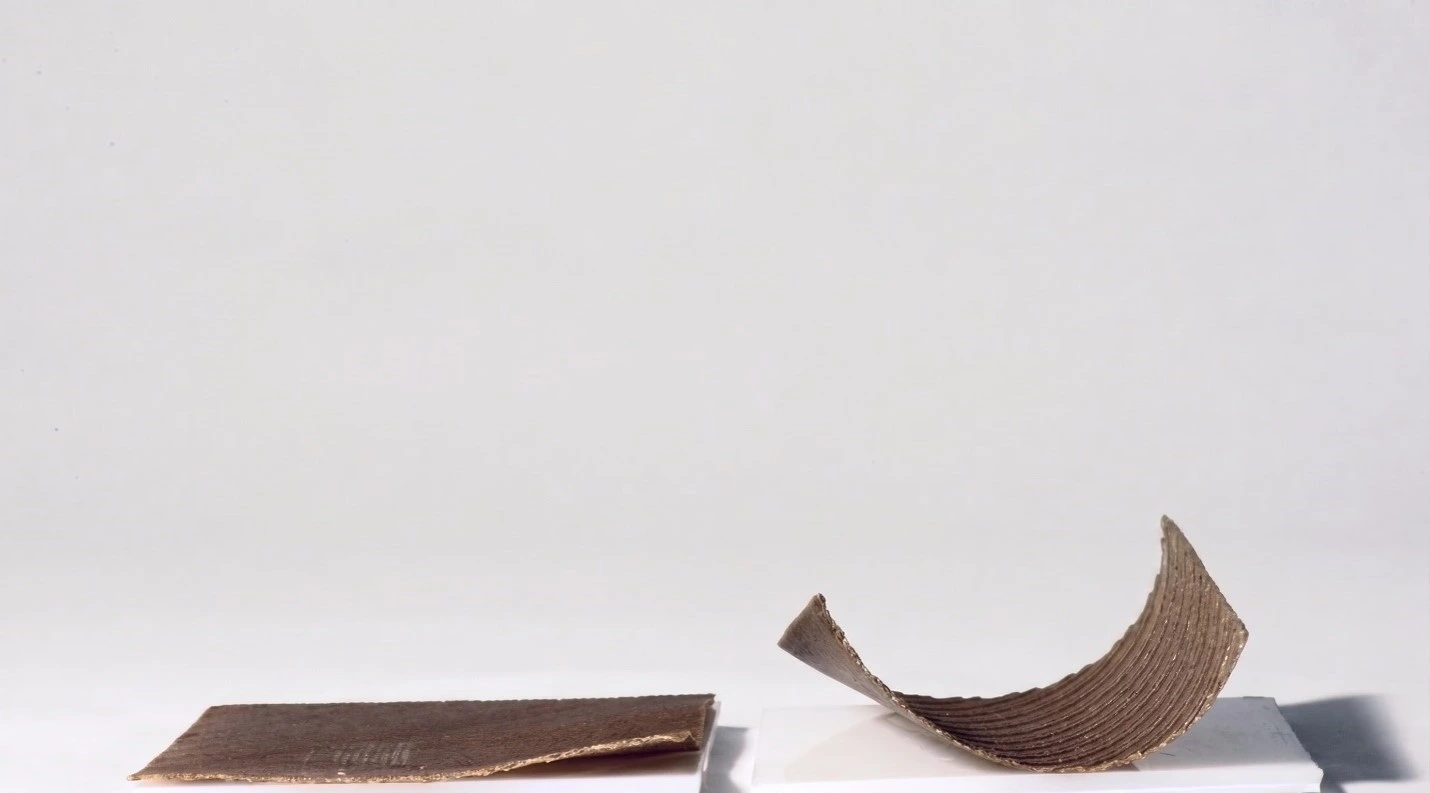

برای درک شیوه کارکرد فناوری پرینت چهار بعدی، باید به تلفیق متریال و طراحی نرم‌افزاری توجه داشت. فرایند چاپ چهار بعدی از همان دستگاه‌ها و تکنیک‌های پایه لایه‌نشانی افزایشی (مانند فناوری PolyJet یا استریولیتوگرافی) استفاده می‌کند؛ با این تفاوت که به جای استفاده از مواد اولیه معمولی، از ترکیبات هوشمند پیشرفته و برنامه‌ریزی هندسی بهره می‌برد. در ساخت یک قطعه با پرینت چهار بعدی، کدهای هندسی دقیقی تعریف می‌شوند که زاویه‌ها، نقاط تاشوندگی و جهت انبساط یا انقباض بخش‌های گوناگون را مشخص می‌سازند. سپس زمانی که ساختار ساخته‌شده با پرینت چهار بعدی در معرض محرک‌های مشخص مانند آب داغ، گرما، نور یا رطوبت قرار می‌گیرد، بخش‌های مشخصی از آن واکنش نشان داده و کل ساختار به صورت از پیش‌تعیین‌شده تغییر حالت می‌دهد.
جدول انواع محرک‌ها، مواد هوشمند و رفتارهای دگرگونی در پرینت چهار بعدی
در فرایند چاپ چهار بعدی، هر تغییر شکلی نیازمند یک محرک فیزیکی یا شیمیایی مشخص است. جدول زیر سازوکار محرک‌ها، نوع متریال و واکنش مهندسی قطعه را پس از تولید نشان می‌دهد:
| نوع محرک فعال‌سازی | مواد هوشمند در پرینت چهار بعدی | مکانیزم رفتار فیزیکی و دگرگونی هندسی | کاربردهای صنعتی و پزشکی مرتبط |
| حرارت و گرما | پلیمرهای حافظه‌دار (SMPs) و آلیاژهای نایتینول (SMAs) | بازگشت از فرم موقت به فرم دائمی با عبور از دمای انتقال به شیشه (Tg) | استنت‌های بازشونده عروق، براکت‌های خودتنظیم و پنل‌های فضایی |
| رطوبت و آب | هیدروژل‌های پاسخگو و پلیمرهای آب‌دوست | انبساط یا تورم نامتقارن و خمش لایه‌ای | دریچه‌های تنظیم آب، عضلات نرم و مفاصل خودمونتاژ |
| میدان مغناطیسی | الاستومرهای مغناطیسی تزریق‌شده با نانوذرات آهن | تغییر جهت آنی، خمش و حرکت قطعه بدون نیاز به اتصال مکانیکی | رباتیک نرم، انتقال دارو در بافت‌ها و کاترهای جراحی هدایت‌پذیر |
| نور و طول موج مشخص | پلیمرهای حساس به نور حاوی کروموفورها | شکست یا بازآرایی پیوندهای شیمیایی بر اثر تابش نور فرابنفش (UV) | میکروگریپرهای نوری و حسگرهای فعال‌شونده از راه دور |
| اسیدیته و محیط شیمیایی (pH) | هیدروژل‌های زیستی حساس به الکترولیت‌ها | انبساط یونی و حل شدن پوسته در محیط‌های با اسیدیته مشخص | کپسول‌های آزادسازی هدفمند دارو در بافت سرطانی یا روده |
مهم‌ترین مزایای پرینت چهار بعدی
بهره‌گیری از فناوری پرینت چهار بعدی مزیت‌های رقابتی و مهندسی فراوانی نسبت به شیوه‌های سنتی ساخت به همراه دارد که مسیر آینده تولید را هموار می‌سازد:
تغییر اندازه و خروج از محدودیت ابعاد پرینترها

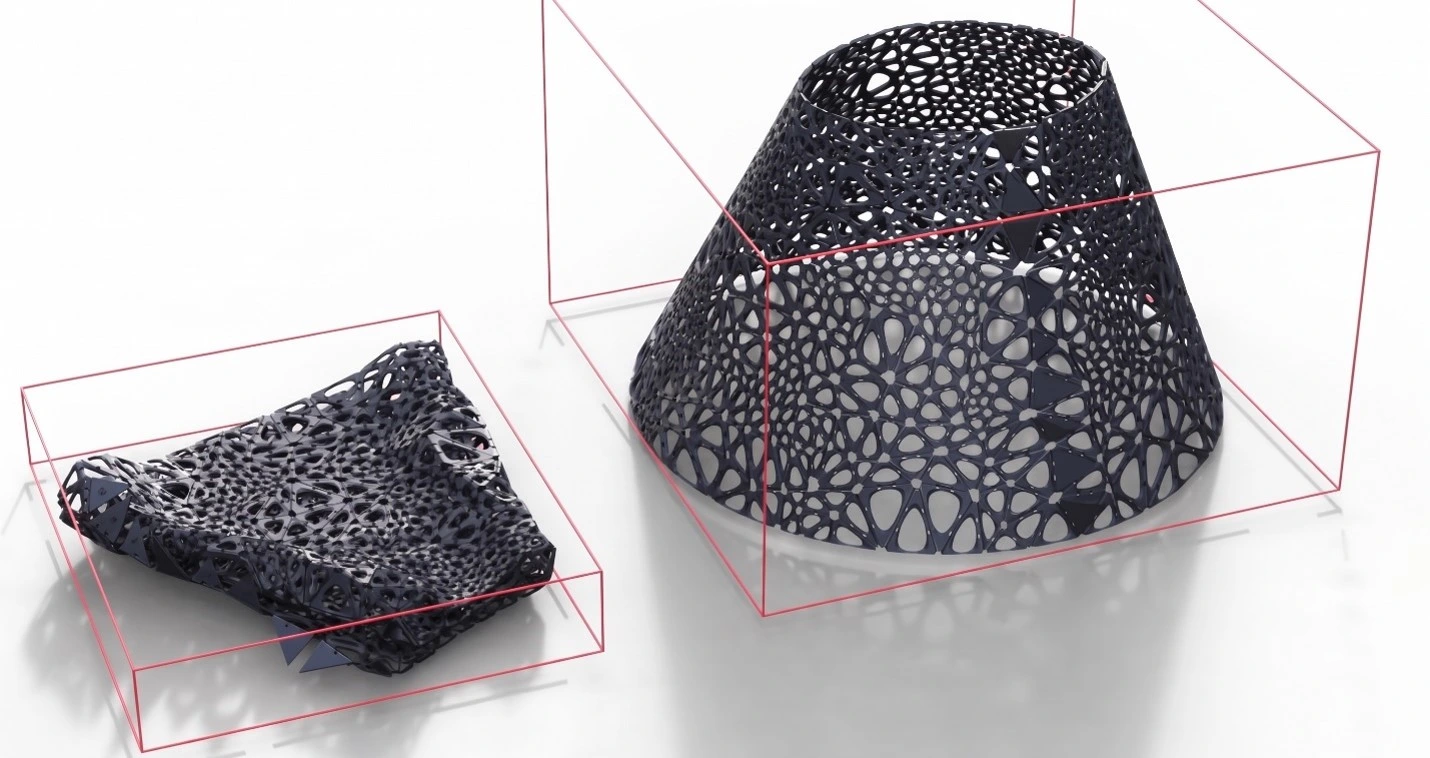

بزرگ‌ترین مزیت فرایند پرینت چهار بعدی، امکان ساخت قطعاتی بزرگ‌تر از محفظه کاری دستگاه است. با استفاده از تکنیک‌های ریاضی و تاخوردگی قابل محاسبه، قطعه در حالت فشرده یا جمع‌شده از طریق پرینت چهار بعدی تولید می‌شود؛ سپس با اعمال یک محرک ساده، سازه باز شده و به ابعادی چند برابر اندازه اولیه خود تبدیل می‌شود.
امکان استفاده از مواد هوشمند و رفتارهای نوین فیزیکی
این فناوری بیش از هرچیزی، متکی بر قابلیت‌های مواد هوشمند است. موادی نظیر پلیمرهای حافظه‌دار یا هیدروژل‌های منبسط‌شونده، رفتارهای فیزیکی جدیدی را وارد ساخت افزایشی می‌کنند. این ویژگی در فرایند پرینت چهار بعدی سبب می‌شود تا قطعه بدون نیاز به قطعات مصرفی اضافه، قابلیت ارتجاع، انقباض یا انطباق با فشارهای محیطی را داشته باشد.
کاربردهای پرینت چهار بعدی در چه حوزه‌ای است؟
گستره وسیع کاربرد پرینت چهار بعدی در پزشکی و هوافضا و صنایع پیشرو، نشان‌دهنده ظرفیت بالای این تکنولوژی در حل مسائل پیچیده مهندسی است:
کاربرد در صنایع پزشکی و سلامت
یکی از امیدبخش‌ترین زمینه‌ها در پیشرفت علمی، کاربرد پرینت چهار بعدی در پزشکی و هوافضا است. در پزشکی، تجهیزات پرینت‌شده با متدهای چاپ چهار بعدی مانند استنت‌های عروقی یا ایمپلنت‌ها می‌توانند در حالت فشرده با جراحی‌های کم‌تهاجمی وارد بدن شوند و سپس با رسیدن به دمای بدن، باز شده و اندازه مناسب مجرا را به خود بگیرند. علاوه بر این، در توسعه داروهای هوشمند، دریچه‌های میکرونی ساخته‌شده با پرینت چهار بعدی با تغییر سطح اسیدیته (pH) یا دمای بافت عفونی، داروی مورد نیاز را به شکل خودکار آزاد می‌کنند.
معماری، ساخت‌وساز و طراحی داخلی
صنعت ساختمان، به کمک فناوری چاپ چهار بعدی به سمت ساخت سازه‌های انطباق‌پذیر با شرایط اقلیمی حرکت می‌کند. نماهای ساختمانی ساخته‌شده با متدهای پرینت چهار بعدی می‌توانند در روزهای گرم تابستان با دریافت نور خورشید بسته شوند تا از گرمای بیش از حد جلوگیری کنند و در هوای ابری یا مرطوب به صورت خودکار باز شوند. همچنین، ایده تولید مبلمان خودمونتاژ با استفاده از ساختارهای پرینت چهار بعدی در حال توسعه است؛ تخته‌هایی تخت که پس از تحویل به مشتری، هنگام تماس با آب یا نور به صندلی یا میز تبدیل می‌شوند.
صنایع هوافضا و خودروسازی
در بخش‌های هوانوردی و خودرو، این فناوری امکان بازطراحی بال‌ها و مجراهای ورودی هوا را فراهم می‌کند. اجزای آیرودینامیکی پرینت‌شده با تکنولوژی پرینت چهار بعدی قادرند متناسب با نوسانات دما و سرعت جریان باد، انحنای سطوح خود را تنظیم کنند تا مقاومت هوا کاهش یافته و راندمان سوخت به حداکثر برسد.
آیا امروز می‌توانیم از پرینت چهار بعدی استفاده کنیم؟
پاسخ واقع‌بینانه به این سوال این است که فناوری چاپ چهار بعدی هم‌اکنون بیشتر در فاز آزمایشگاهی و پروژه‌های تحقیق و توسعه (R&D) صنعتی قرار دارد و هنوز به عنوان یک خدمت تولید انبوه تجاری در دسترس عموم نیست. با این وجود، مسیر دستیابی به قابلیت‌های این فناوری در آینده از دل تسلط بر ساخت افزایشی سه بعدی می‌گذرد. برای مثال، شما می‌توانید همین امروز از پیشرفته‌ترین متریال‌های مهندسی، پلیمرهای انعطاف‌پذیر و روش‌های دقیق ساخت در پروژه‌های صنعتی خود بهره بگیرید تا زمینه را برای ورود نسل جدید این فناوری مهیا سازید. از سوی دیگر نیز، برخی چالش‌ها و محدودیت‌هایی در پرینت چهار بعدی وجود دارند که باید برطرف شوند؛ در بخش بعدی به این موارد می‌پردازیم.
چالش‌های فنی و گلوگاه‌های صنعتی در توسعه پرینت چهار بعدی
گسترش استفاده عملیاتی از پرینت چهار بعدی مستلزم پشت سر گذاشتن موانع مهندسی مشخصی است:
- خستگی متریال و افت تدریجی حافظه شکلی: پلیمرهای حافظه‌دار پس از چندده یا چندصد چرخه انبساط و انقباض، بخشی از دقت بازگشت به فرم پایدار خود را از دست می‌دهند که میزان اطمینان به عملکرد قطعه را کاهش می‌دهد.
- نرخ پایین پاسخ زمانی (کندی واکنش): تغییر ساختار قطعات بر اثر جذب رطوبت یا تبادل حرارت، نیازمند زمان است و مانند موتورهای الکتریکی به شکل آنی رخ نمی‌دهد؛ این ویژگی کاربرد آن‌ها را در سیستم‌های نیازمند عکس‌العمل سریع محدود می‌سازد.
- خلا استانداردهای مدون کنترل کیفیت (مانند ISO و ASTM): در حالی که اکنون پرینت سه بعدی صنعتی بر پایه استانداردهای سخت‌گیرانه‌ای مانند ISO/ASTM 52901 کنترل می‌شود، هنوز هیچ چارچوب استانداردی برای بازرسی ابعادی و پذیرش کیفی قطعاتی که فرم آن‌ها قابل تغییر بوده تدوین نشده است.
- هزینه بالای متریال‌های فرموله‌شده: قیمت رزین‌ها و هیدروژل‌های پاسخگو بسیار فراتر از متریال‌های استاندارد ساخت افزایشی است که مانع اقتصادی بزرگی برای کاربردهای عمومی محسوب می‌شود.
جمع‌بندی
فناوری چاپ چهار بعدی، گام بعدی پرینت سه بعدی از که فراتر از ماکت‌های ایستا می‌ایستد؛ این رویکرد با اضافه کردن متغیر زمان، اشیا را به المان‌هایی پویا و تغییرپذیر تبدیل می‌کند. بررسی مزایا، متریال‌های حافظه‌دار و آینده پرینت چهار بعدی ثابت می‌کند که صنایع مهندسی در آستانه جهشی بنیادین قرار دارند؛ جهشی که در آن قطعات به جای اطاعت محض از نیروها، خود را با محیط اطراف هماهنگ می‌سازند.
پرسش‌های متداول درباره فناوری پرینت چهار بعدی (FAQ)
آیا برای پرینت چهار بعدی به دستگاه‌ها و پرینترهای جدید نیاز داریم؟
خیر؛ پایه سخت‌افزاری فناوری پرینت چهار بعدی همان دستگاه‌های متداول ساخت افزایشی سه بعدی (نظیر پرینترهای چندمتریالی PolyJet، استریولیتوگرافی SLA یا FDM پیشرفته) است. تفاوت بنیادین آن در ماهیت متریال‌های هوشمند، طراحی زاویه‌ها و کدهای مسیر پرینت برای واکنش به زمان خلاصه می‌شود.
آیا تغییر شکل قطعات در پرینت چهار بعدی برگشت‌پذیر است؟
پاسخ به ترکیب شیمیایی ماده بستگی دارد. در برخی سیستم‌ها تغییر شکل یک‌طرفه است – مانند استنت‌های پزشکی که تنها یک بار در بدن باز می‌شوند؛ اما با استفاده از شبکه‌های پلیمری دوگانه و الاستومرهای هوشمند، می‌توان تغییر شکل‌های کاملا برگشت‌پذیر و دوطرفه ایجاد کرد که با قطع و وصل محرک تکرار شوند.
پرینت چهار بعدی در چه حوزه‌هایی زودتر از بقیه به کاربرد تجاری خواهد رسید؟
صنایع پزشکی (به‌ویژه ایمپلنت‌های خودتنظیم و کپسول‌های دارورسانی هوشمند) و بخش هوافضا (تولید مکانیزم‌های بازشونده بدون موتور در ماهواره‌ها و سبک‌سازی سیستم‌ها) پیشتازترین بخش‌هایی هستند که به دلیل توجیه اقتصادی و ارزش افزوده بالا، میزبان تجاری‌سازی این تکنولوژی خواهند بود.
