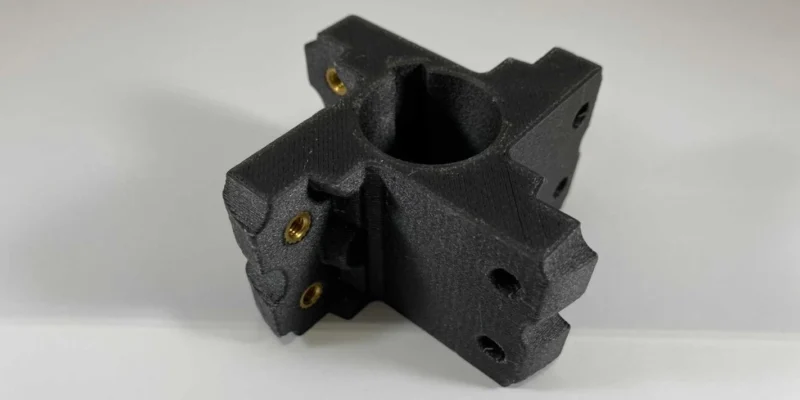

قطعاتی که با فناوری پرینت سه بعدی FFF یا FDM ساخته میشوند، امروزه فقط جنبه تزئینی ندارند؛ بلکه در ماشینآلات صنعتی، تجهیزات مکانیکی، خودروها و سازههای عملکردی هم مورد استفاده قرار میگیرند. با این حال، پلاستیک همیشه بهتنهایی تحمل تنشهای مکانیکی بالا را ندارد؛ در چنین موقعیتی، اینسرت حرارتی در پرینت سه بعدی (Heat Set Insert) یا مهره حرارتی همان وارد عمل شده و با ذوب موضعی ترموپلاستیک و درگیری مکانیکی آن با یک پیچ فلزی، اتصالی بسیار محکم، بادوام و قابل اعتمادی ایجاد میکند.
یکی از بهترین و حرفهایترین راهحلها برای این مشکل، استفاده از اینسرت حرارتی (Heat Set Insert) است. این اینسرتها که معمولا از جنس برنج ساخته میشوند، با استفاده از یک هویه حرارتی درون قطعه پرینتشده نصب میشوند و یک رزوه فلزی بسیار مقاوم در دل پلاستیک ایجاد میکنند. به همین دلیل، استفاده از هویههای برای نصب اینسرت حرارتی در پرینت سه بعدی اکنون به یکی از روشهای استاندارد در ساخت قطعات کاربردی، صنعتی و حتی قطعات خود پرینترهای سهبعدی تبدیل شده است.
در این مقاله نخست به این میپردازیم کهHeat Set Insert یا همان مهره حرارتی چیست، چرا بهترین گزینه برای ایجاد اتصال پیچ و مهره در قطعات پرینت سه بعدی است، و سپس، چگونه میتوانیم با استفاده از هویههای حرارتی اینسرتهای مقاومی نصب کنیم.

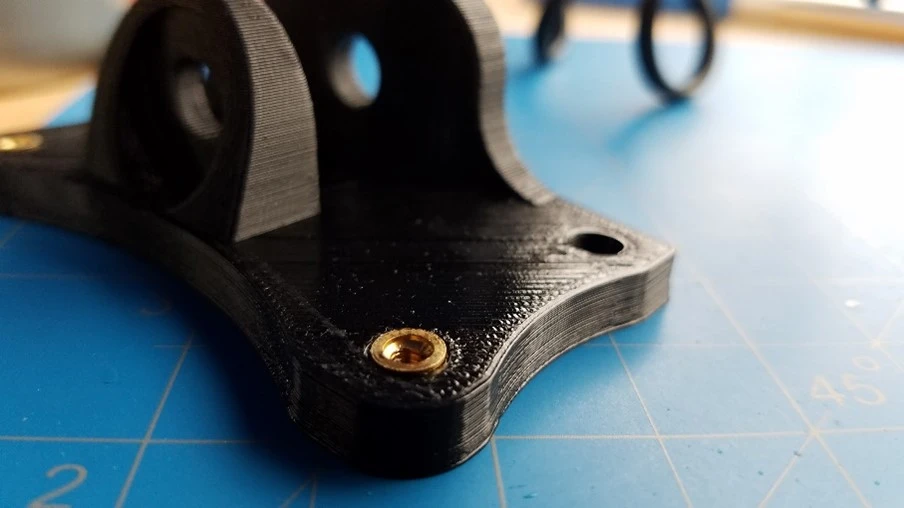

چرا باید از اینسرت حرارتی در پرینت سه بعدی استفاده کنیم؟
در نگاه اول ممکن است به نظر برسد که پرینت مستقیم رزوه یا قلاویز کردن سوراخ در قطعات پرینت سه بعدی کافی است، اما در عمل، بیشتر این روشها با مشکل مواجه میشوند. رزوههای پلاستیکی، بهویژه در قطعات ساختهشده با فناوریFDM ، در برابر گشتاور پیچ، فشار کششی و بازوبسته شدن مکرر مقاومت کمی دارند و خیلی زود هرز شده یا تغییر شکل میدهند.

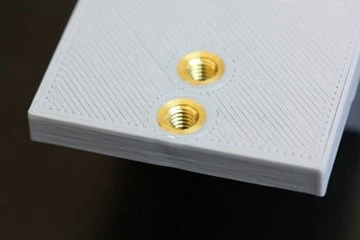

اینسرت حرارتی چیست و چه تفاوتی با اتصالات معمولی پرینت سه بعدی دارد؟
Heat-set insert که با نامهایی مثل اینسرت رزوهدار یا مهره حرارتی پرینت سه بعدی هم شناخته میشود، یک لوله فلزی کوچک و معمولا از جنس برنج است که داخل آن رزوه فلزی دقیق دارد و سطح بیرونی آن شیاردار است تا با پلاستیک درگیر شود.
اینسرت حرارتی در پرینت سه بعدی با استفاده از هویه حرارتی یا ابزار گرمکننده که سوراخی در قطعه ایجاد میکنند، در قطعه پرینتشده قرار میگیرد. با حرارت هویه، پلاستیک اطراف اینسرت نرم و ذوب میشود و پس از سرد شدن، فلز و ترموپلاستیک با یک اتصال بسیار قوی در هم قفل میشوند.
چرا اینسرت حرارتی در پرینت سه بعدی از اتصالات پرینتی بهتر است؟
استفاده از اینسرت حرارتی در پرینت سه بعدی چندین مزیت بزرگ دارد:
- مقاومت بالاتر در برابر کشیده شدن پیچ (Pull-out Resistance)
- تحمل گشتاور بزرگتر در هنگام بستن پیچ (Torque Resistance)
- امکان باز و بسته کردن مکرر پیچ بدون هرز شدن رزوه
- تقویت موضعی ساختار پلاستیک اطراف پیچ
به همین دلیل، اینسرت حرارتی در پرینت سه بعدی نسبت به رزوههای پرینتشده یا قلاویز شده در پلاستیک، به مراتب کمتر دچار خرابی یا تغییر شکل میشود.
تاثیر جنس فیلامنت و تنظیمات پرینت بر اتصالات حرارتی
میزان عملکرد و استحکام اینسرت به عوامل مختلفی بستگی دارد؛ از جمله کیفیت خود اینسرت، جنس فیلامنت و تنظیمات پرینت. فیلامنتهایی مثل ABS و PETG، گزینههای مناسبی برای استفاده از اینسرت حرارتی بوده، چرا که از استحکام بالایی برخوردار هستند. در مقابل، PLA، شکنندگی بیشتری داشته و نواحی اتصال در آن بسیار ضعیف خواهند بود. همچنین، استفاده از اینسرت حرارتی برای فیلامنتهای انعطافپذیری مانند TPU معمولا توصیه نمیشوند، زیرا پلاستیک بهراحتی تغییر شکل میدهد و اینسرت در جای خود ثابت باقی نمیماند.
طراحی قطعه پرینت سه بعدی با هدف استفاده از اینسرت حرارتی
برای رسیدن به یک اتصال پیچ مطمئن و بادوام، طراحی صحیح قطعه پرینت سه بعدی با هدف استفاده از اینسرت حرارتی به اندازه خود فرایند نصب اهمیت دارد. برخلاف رزوههای پرینتشده، اینسرت حرارتی در پرینت سه بعدی نیازمند یک حفره با ابعاد و هندسه دقیق است تا هنگام نصب آن با کمک هویه حرارتی، بهترین درگیری مکانیکی پیچ با پلاستیک ایجاد شود. این حفره معمولا بهصورت مخروطی یا دارای پخ طراحی میشود تا در زمان نصب، پلاستیک ذوبشده بتواند بهخوبی اطراف سطح شیاردار اینسرت را در بر بگیرد.
آموزش گام به گام استفاده از هویه برای نصب اینسرت حرارتی در قطعات پرینت سه بعدی
نصب صحیح اینسرت حرارتی (Heat Set Insert) با استفاده از هویه حرارتی، ترکیبی از طراحی اصولی، انتخاب درست ابزار و اجرای دقیق است. خبر خوب این است که طراحی و استفاده از این دسته از اتصالات برای پروژههای کوچک یا سفارشی به ابزار پیچیده یا گرانقیمت نیاز ندارد و با رعایت چند اصل ساده در طراحی قطعه، میتوان به نتایجی کاملا حرفهای و صنعتی دست پیدا کرد؛ در این بخش، کل فرایند را، از مرحله طراحی تا نصب نهایی اینسرت حرارتی در پرینت سه بعدی، بهصورت کاملا عملی و قابل اجرا بررسی میکنیم.

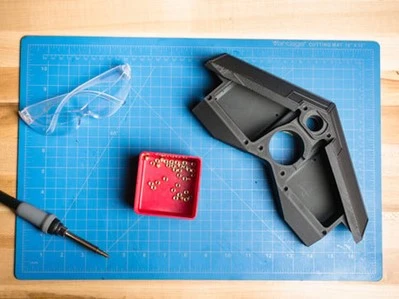

ابزار و تجهیزات مورد نیاز
برای استفاده از هویه با هدف نصب اینسرت حرارتی در پرینت سه بعدی به موارد زیر نیاز دارید:
- قطعه پرینت سه بعدی با سوراخهای طراحیشده مخصوص نصب اینسرت
- اینسرت حرارتی (Threaded / Heat Set Insert) در سایز مورد نظر
- هویه لحیمکاری با قابلیت کنترل دما
- سر مخصوص نصب اینسرت حرارتی برای هویه (اختیاری)
مرحله یک: انتخاب سایز پیچ و اینسرت حرارتی
اولین و مهمترین قدمدر استفاده از اینسرت حرارتی در پرینت سه بعدی، انتخاب سایز پیچ و اینسرت حرارتی در مرحله طراحی است. سایز اینسرت با توجه به ضخامت قطعه، مقدار بار مکانیکی و فضای اطراف سوراخ انتخاب میشود؛ مثل M3، M4 و M5. اگر کمتر از ۲ میلیمتر پلاستیک در اطراف یا زیر اینسرت دارید، بهتر است از سایز کوچکتر استفاده کنید.
برای مثال، در یک اینسرت M3 ابعاد پیشنهادی حفره معمولا به شکل زیر است؛ (همیشه دیتاشیت سازنده اینسرت حرارتی را بررسی کنید):
- عمق سوراخ (D): حدود 3.8 میلیمتر
- قطر دهانه بزرگ (A): 5.31 میلیمتر
- قطر دهانه کوچک (B): حدود 5.1 میلیمتر

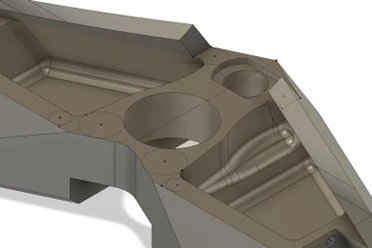

مرحله دو: مشخص کردن محل سوراخها در مرحله طراحی
با استفاده از ابزار sketch در نرمافزارهای CAD یا مشابه، محل دقیق سوراخها را مشخص کنید. این مرحله برای اطمینان حاصل کردن از همراستایی پیچ، اینسرت و قطعه پرینت سه بعدی، بهویژه در قطعات مونتاژی، اهمیت زیادی دارد.

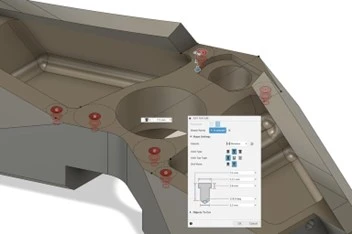

مرحله سه: ایجاد سوراخ پلهای (Counterbored Hole)
با استفاده از ابزار Holeیک سوراخ پلهای با عمق و قطر مناسب برای اینسرت حرارتی ایجاد کنید. این طراحی باعث میشود پلاستیک مذاب هنگام نصب اینسرت حرارتی در پرینت سه بعدی با استفاده از هویه، فضای کافی برای درگیری با سطح شیاردار اینسرت داشته باشد.

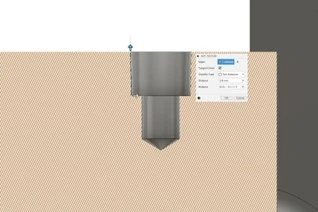

مرحله چهار: ایجاد پخ (Chamfer) برای نصب بهتر اینسرت
برای افزایش استحکام اتصال یک پخ داخلی در لبه پایینی سوراخ پلهای ایجاد کنید تا پلاستیک ذوبشده بهصورت یکنواخت اطراف اینسرت پخش شود. این مرحله تاثیر مستقیمی بر مقاومت کششی و گشتاوری اتصال پیچ در قطعه پرینت سه بعدی دارد.

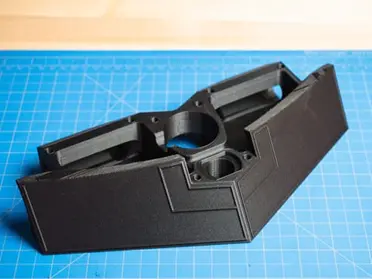

مرحله پنج: پرینت قطعه
پس از تکمیل طراحی، قطعه را پرینت کنید. برای رسیدن به بهترین نتیجه در استفاده از اینسرت حرارتی در پرینت سه بعدی، اینفیل بالا (ترجیحا زیاد حدود 100% یا به طور موضعی) و دیوارههای ضخیم (حداقل ۳ لایه) توصیه میشود.

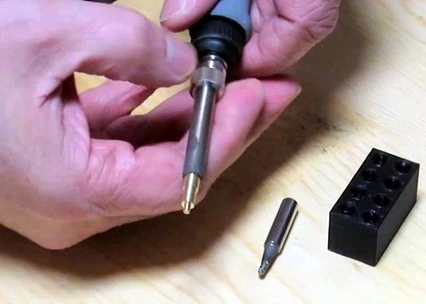

مرحله شش: گرم کردن هویه حرارتی
هویه را روشن کنید و اجازه دهید به دمای مناسب برسد. دمای پیشنهادی برای بیشتر ترموپلاستیکها بین 340 تا 400 درجه سانتیگراد است. توجه داشته باشید اگرچه دما باید به نقطه ذوب فیلامنت نزدیک باشد، اما خیلی بالاتر از آن نباشد.

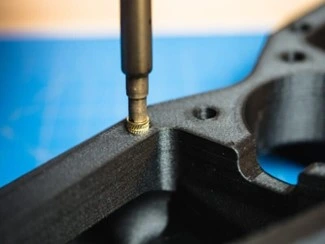

مرحله هفت: نصب اینسرت حرارتی با هویه
در این مرحله، اینسرت را صاف و هممرکز روی دهانه سوراخ قرار دهید. نوک هویه را دقیقا روی اینسرت فلزی بگذارید (نه روی پلاستیک)؛ با فشار ملایم و کاملا عمودی، اجازه دهید اینسرت با ذوب شدن پلاستیک به داخل فرو برود؛ تا زمانی که اینسرت کاملا در جای خود نشسته و همسطح قطعه پرینت سه بعدی شده، هویه را نگه دارید. اگر از نوک معمولی هویه استفاده میکنید، بهتر است از کناره نوک استفاده کنید، نه نوک تیز آن.
بیشتر مهرههای حرارتی پرینت سه بعدی از جنس برنج ساخته میشوند. برنج رسانای حرارتی خوبی است و باعث میشود گرما بهصورت یکنواخت به پلاستیک اطراف منتقل شود، بدون اینکه کل قطعه بیش از حد گرم شده یا تغییر شکل دهد.

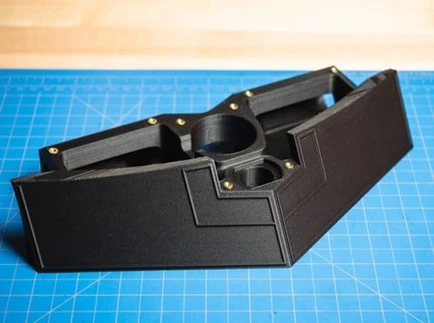

مرحله هشت: خنک شدن و تثبیت اتصال
پس از نصب همه اینسرتها، چند دقیقه صبر کنید تا پلاستیک کاملا سرد و سفت شود. در صورت نیاز، میتوانید با هویه تنظیم نهایی را انجام دهید. نکته مهم این است که تا قبل از خنک شدن کامل، پیچ را وارد نکنید.
سوالات متداول
چگونه اتصالات اینسرت حرارتی در پرینت سه بعدی خود را قویتر کنیم؟
در حالت استاندارد، اینسرت حرارتی نصبشده روی سطح قطعه پرینتی استحکام بالایی دارد. اما اگر قطعه قرار است بارهای مکانیکی شدید را تحمل کند، یک روش حرفهایتر وجود دارد؛ بهجای نصب اینسرت در همان سطح اتصال، آن را در سمت مقابل قطعه قرار دهید. در این حالت، هنگام اعمال نیرو، مخروطهای اینسرت، نیرو را به شکل بهتری توزیع میکنند و استحکام اتصال پیچ به طور چشمگیری افزایش مییابد. این روش در کنار تقویت دیوارهها یا استفاده از فیبر پیوسته (در پرینترهای صنعتی) بهترین نتیجه را برای کاربردهای مهندسی فراهم خواهد کرد.
آیا میتوان اینسرت حرارتی در پرینت سه بعدی را جدا کرد؟
در صورت نیاز، بله، امکان خارج کردن اینسرت حرارتی نیز وجود دارد. برای این کار، کافی است مجددا اینسرت را با هویه گرم کرده و آن را بیرون بکشید. توجه داشته باشید که در این فرآیند مقداری از پلاستیک اطراف نیز جدا میشود و سوراخ بزرگتر خواهد شد، بنابراین استفاده مجدد از همان محل ممکن است استحکام اولیه را نداشته باشد. با توجه به قیمت پایین اینسرتها، در بسیاری از موارد تعویض آنها منطقیتر است.
چرا هویه بهترین ابزار برای نصب اینسرت حرارتی در پرینت سه بعدی است؟
اگرچه ابزارهای پرس مخصوص برای نصب اینسرت حرارتی وجود دارند، اما در اغلب پروژهها هویه لحیمکاری بهترین و عملیترین گزینه است. هویه این امکان را میدهد که گرما دقیقا روی اینسرت اعمال شود، پلاستیک اطراف به اندازهی لازم نرم شود و خطر تغییر شکل کلی قطعه به حداقل برسد. به همین دلیل، استفاده از هویه حرارتی برای نصب اینسرت در پرینت سه بعدی هم مقرونبهصرفهتر است و هم کنترل بیشتری در اختیار کاربر قرار میدهد. ابزارهای پرس معمولا فقط در پروژههای صنعتی با تیراژ بالا یا نیاز به دقت بسیار زیاد توجیهپذیر هستند.
جمعبندی
در دنیای پرینت سه بعدی، ایجاد یک اتصال پیچ مطمئن، همواره یکی از چالشهای اصلی بوده است. رزوههای پرینتشده یا قلاویز شده در پلاستیک، بهویژه در قطعاتی که تحت فشار مکانیکی، گشتاور یا بازوبسته شدن مکرر قرار دارند، به سرعت دچار هرز شدن و افت استحکام میشوند. استفاده از اینسرت حرارتی این مشکل را بهصورت اصولی و مهندسی حل میکند. اینسرت حرارتی در پرینت سه بعدی انتخابی هوشمندانه برای ساخت براکتها، قابها، قطعات مکانیکی، تجهیزات صنعتی، پروژههای مهندسی، قطعات قابل مونتاژ و حتی محصولات نهایی کمتیراژ است؛ جایی که اتصال پیچ قابل اعتماد یک الزام است، نه یک گزینه.
با استفاده از هویه، میتوان یک رزوه فلزی مقاوم در دل قطعه پلاستیکی ایجاد کرد؛ رزوهای که در برابر کشش و گشتاور بسیار مقاوم است و عمر مفید قطعه را بهطور چشمگیری افزایش میدهد. این روش بهخصوص برای قطعات ساختهشده با فیلامنتهایی مانند ABS و PETG گزینهای ایدهآل محسوب میشود و قطعات پرینتشده را از صرفا چند نمونه تزئینی به قطعات کاملا کاربردی و صنعتی ارتقا میدهد.
البته طراحی دقیق قطعه، انتخاب درست جنس فیلامنت و اجرای صحیح فرلیند نصب، نقش مهمی در نتیجه نهایی دارند. در پروژههایی که دقت، استحکام و تکرارپذیری اهمیت بالایی دارد، سپردن طراحی و پرینت قطعه به یک مجموعهی خدمات پرینت سه بعدی که تجربه عملی در این زمینه دارد، میتواند باعث صرفهجویی در زمان و هزینه شود. پروژههایی که در آنها پیچ، مونتاژ و استحکام مکانیکی اهمیت دارد، معمولا به پرینتی دقیقتر و طراحی اصولیتری نیاز دارند. بررسی فایل قبل از پرینت و انتخاب درست متریال، میتواند تفاوت بین یک قطعه موقت و یک قطعه کاملا کاربردی را مشخص کند. برای دریافت مشاوره و استفاده از خدمات پرینت سه بعدی حرفهای و مطمئن با کارشناسان این حوزه در ارتباط باشید.
