طراحی و پرینت انواع رزوه در پرینت سه بعدی | راهنمای کامل Threads Design

تا به حال فکر کرده‌اید که قطعات پرینت سه بعدی چگونه به هم متصل می‌شوند؟ هرچند راه‌های زیادی برای این کار وجود دارد، اما یکی از روش‌های متداول، استفاده از اتصالات پیچ و مهره است. این نوع از اتصالات، شامل بخش‌های دارای شیارهای منظم به نام رزوه می‌توانند به صورت مستقیم در خود قطعه اصلی طراحی و پرینت شوند. طراحی رزوه در پرینت سه بعدی، که بخش مهمی از عملکرد این دسته از اتصالات است، تفاوت‌های زیادی با طراحی و ساخت رزوه‌ها در روش‌های سنتی دارد.

در فناوری‌های ساخت‌افزایشی، رزوه‌ها لایه‌به‌لایه پرینت می‌شوند و این موضوع، نقش پارامترهای طراحی مانند تلرانس، تنظیمات پرینت مانند ارتفاع لایه و همچنین انتخاب متریال پرینت سه بعدی را بسیار پررنگ‌تر از قبل می‌سازد.

در این مقاله، به‌صورت کامل با انواع رزوه، اصول طراحی، استانداردها و نکات مهم مربوط به پرینت آن‌ها آشنا خواهید شد. امیدواریم بعد از مطالعه راهنمای پیش رو، بتوانید قطعاتی دقیق، قابل‌اعتماد و کاربردی تولید کنید.

منظور از طراحی رزوه در پرینت سه بعدی چیست و چرا اهمیت دارد؟

به‌هنگام طراحی رزوه در پرینت سه بعدی (Thread Design)، نخست باید درک درستی از رزوه و اجزای آن داشته باشیم. پیچ (Screw) یک بخش اتصال‌دهنده است که برای ایجاد قابلیت باز و بسته شدن به کار می‌رود، و رزوه (Thread)، مهم‌ترین بخش عملکردی آن محسوب می‌شود.

کاربرد رزوه فقط به پیچ‌ها محدود نیست؛ در قطعاتی مانند لوله‌ها، چرخ‌دنده‌های حلزونی و بسیاری از سیستم‌های مکانیکی نیز بخشی شبیه به رزوه وجود دارد. با این حال، نحوه شکل‌گیری تمام رزوه‌ها شبیه به هم است: یک شیار مارپیچ پیوسته (Helical Groove) که روی سطح داخلی یا خارجی یک استوانه ایجاد شده و فاصله بین شیارهای آن ثابت است.

اما زمانی که این مفهوم وارد دنیای پرینت سه بعدی می‌شود، پیچیدگی‌های بیشتری پیدا می‌کند؛ توانایی اتصال قطعات مختلف با استفاده از پیچ و مهره، بخش حیاتی هر طراحی مکانیکی است، پس باید بتوانیم طوری طراحی کنیم که رزوه در هنگام پرینت شده قطعه در آن ایجاد شود. این کار چند مزیت مهم دارد:

• صرفه‌جویی در زمان: با این کار، دیگر نیازی به مونتاژ جداگانه نخواهد بود.
• بهینه‌سازی طراحی: قابلیت سفارشی‌سازی اتصال‌ها مطابق با نیازهای پروژه فراهم می‌شود.
• ساخت هندسه‌های پیچیده: با پرینت سه بعدی، امکان تولید فرم‌هایی که بیشتر در روش قالب‌گیری دیده می‌شوند، به وجود می‌آید.

تفاوت طراحی رزوه در تولید سنتی و پرینت سه بعدی

در روش‌های سنتی تولید، رزوه‌ها معمولا با دقت بسیار بالا و با استفاده از ابزارهایی مثل قلاویز (Tap) یا حدیده (Die) ایجاد می‌شوند. در این فرایندها، کنترل بسیار دقیقی روی ابعاد و کیفیت سطح رزوه وجود دارد.

در پرینت سه بعدی اما، طراحی رزوه ماجرای بدون چالشی نیست! مسئله دقت و استحکام، به ویژه در فناوری‌های پرینت سه بعدی FDM یا FFF، همیشه مورد بحث است؛ زیرا رزوه‌ها به‌صورت مستقیم و لایه‌به‌لایه ساخته می‌شوند، که گاهی ممکن است یک چند ایراد زیر دیده شود:

• دقت رزوه‌ها کمتر از روش‌های ماشین‌کاری باشد.
• سطح رزوه‌ها زبر و ناصاف باشد.
• اهمیت تلرانس (Tolerance) در طراحی دوچندان شود.

به همین دلیل، برای طراحی رزوه در پرینت سه بعدی نمی‌توانیم استانداردهای تولید سنتی را بدون هیچ تغییری در آن‌ها به کار ببندیم و باید طراحی را بر اساس محدودیت‌های پرینتر سه بعدی پیش ببریم.

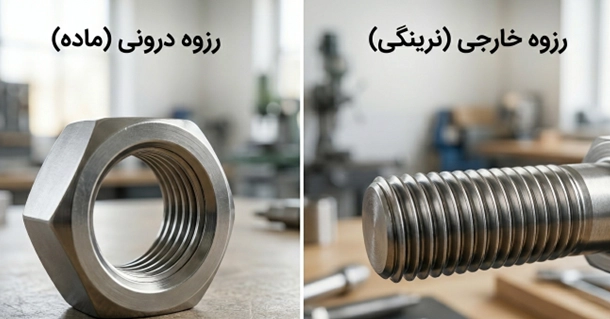

انواع رزوه در پرینت سه بعدی (Internal vs External Threads)

در فرایند طراحی رزوه در پرینت سه بعدی، آشنایی با انواع رزوه و مفاهیم پایه آن اهمیت زیادی دارد. انتخاب درست نوع رزوه می‌تواند عملکرد، استحکام و کیفیت اتصال را تا جای ممکن بهبود ببخشد.

رزوه داخلی (Internal Threads) چیست؟

رزوه داخلی که به آن رزوه مادگی (Female Thread) هم گفته می‌شود، در داخل یک سطح استوانه‌ای ایجاد می‌شود. این نوع، نسخه منفی رزوه خارجی است و به‌صورت یک شیار مارپیچی درون قطعه قرار می‌گیرد.

برای مثال، در مهره‌ها (Nuts) از رزوه داخلی استفاده می‌شود برای آنکه روی پیچ‌ها بسته شوند. ایجاد رزوه داخلی معمولا چالش‌برانگیزتر است، چرا که دقت پرینت در فضاهای داخلی کمتر بوده و باید تلرانس‌گذاری با نهایت دقت انجام شود.

رزوه خارجی (External Threads) چیست؟

رزوه خارجی یا رزوه نری (Male Thread)، روی سطح بیرونی یک استوانه ایجاد می‌شود. این نوع رزوه به‌صورت برجسته بوده و به‌راحتی قابل مشاهده است.

پیچ‌ها (Bolts) رایج‌ترین مثال از رزوه‌های خارجی هستند. در بحث طراحی رزوه در پرینت سه بعدی، رزوه‌های خارجی معمولا راحت‌تر و دقیق‌تر پرینت می‌شوند، زیرا دسترسی نازل به سطح بیرونی بهتر است و محدودیت‌های کمتری در تنظیمات پرینت وجود دارد.

کاربرد هر نوع رزوه در پرینت سه بعدی

انتخاب بین رزوه داخلی و خارجی برای طراحی رزوه مناسب در پرینت سه بعدی به نوع کاربرد و شرایط قطعه بستگی دارد؛ گرچه در بسیاری از پروژه‌ها، ترکیب این دو نوع رزوه (مثل پیچ و مهره) برای ایجاد یک اتصال کامل استفاده می‌شود.

کاربرد رزوه خارجی: برای قطعاتی که نیاز به دقت بالاتر و درگیری راحت‌تر دارند، مناسب است.

کاربرد رزوه داخلی: برای جایی که اتصال باید داخل قطعه ایجاد شود یا ظاهر قطعه اهمیت زیادی دارد، مناسب است.

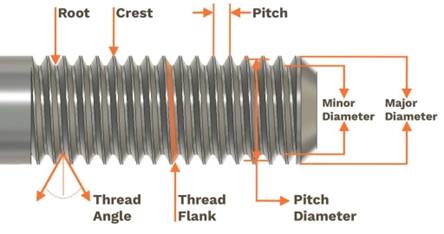

آشنایی با اصطلاحات مهم در طراحی رزوه

برای درک بهتر و اجرای دقیق‌تر طراحی رزوه در پرینت سه بعدی، آشنایی با برخی اصطلاحات فنی ضروری است:

جهت رزوه (Thread Direction): رزوه‌ها می‌توانند راست‌گرد (Right-handed) یا چپ‌گرد (Left-handed) باشند. رزوه‌های راست‌گرد (چرخش ساعت‌گرد) رایج‌تر هستند، در حالی که رزوه‌های چپ‌گرد در کاربردهای خاص مثل برخی اتصالات لوله‌کشی استفاده می‌شوند.

محور رزوه (Thread Axis): یک خط فرضی است که از مرکز استوانه عبور می‌کند و رزوه حول آن شکل می‌گیرد.

ریشه رزوه (Root): به پایین‌ترین شیار رزوه گفته می‌شود.

قله رزوه (Crest): به بالاترین نقطه در پروفیل یک رزوه گفته می‌شود.

قطر بزرگ (Major Diameter): قطری که از روی قله رزوه‌های خارجی یا ریشه رزوه‌های داخلی اندازه‌گیری می‌شود.

قطر کوچک (Minor Diameter): قطری که از ریشه رزوه‌های خارجی یا قله رزوه‌های داخلی اندازه‌گیری می‌شود. این مقدار در رزوه‌های داخلی به عنوان قطر مته (Drill Size) هم شناخته می‌شود.

گام رزوه (Pitch): فاصله بین دو نقطه مشابه در رزوه‌های متوالی، مثلا فاصله بین دو قله‌ی پشت‌سرهم.

راز طراحی موفق رزوه در پرینت سه بعدی: تلرانس، متریال و تنظیمات حرفه‌ای

اگر بخواهیم مهم‌ترین عامل موفقیت در طراحی رزوه در پرینت سه بعدی را نام ببریم، بدون شک باید به ترکیب درست تلرانس (Tolerance)، تنظیمات پرینتر و انتخاب متریال اشاره کنیم. حتی اگر طراحی شما کاملا استاندارد باشد، بدون رعایت این موارد، رزوه‌ها یا خیلی سفت می‌شوند یا بیش از حد لقی خواهند داشت.

تلرانس به میزان لقی یا فاصله مجاز بین دو قطعه گفته می‌شود. در طراحی رزوه در پرینت سه بعدی، این موضوع اهمیت بیشتری دارد، چون پرینترهای سه بعدی، به خصوص نوع FDM، از دقت ایده‌آل برخوردار نبوده و ممکن است دچار over-extrusion یا ناهمواری لایه‌ها شوند. اگر تلرانسی در نظر گرفته نشود، رزوه‌ها گیر می‌کنند و اگر تلرانس زیاد باشد، اتصال شل و بی‌کیفیت می‌شود.

جدول پیشنهادی تلرانس رزوه برای پرینت سه بعدی به‌صورت تجربی.

متریال	میزان تلرانس پیشنهادی	ویژگی برجسته در پرینت رزوه	نکات مهم در طراحی رزوه
PLA	4/0 تا 6/0 میلی‌متر	پرینت آسان ولی شکننده	تلرانس بیشتر برای جلوگیری از ترک و گیر کردن
PETG	3/0 تا 5/0 میلی‌متر	مقاوم و انعطاف‌پذیر	گزینه عالی برای قطعات کاربردی
ABS / ASA	3/0 تا 5/0 میلی‌متر	مقاوم حرارتی و مکانیکی خوب	نیاز به تنظیمات دقیق پرینت
Nylon	2/0 تا 4/0 میلی‌متر	مقاوم و بادوام	تلرانس کمتر به دلیل انعطاف بالا
فیبر کربن/ شیشه	3/0 تا 5/0 میلی‌متر	بسیار مستحکم	نیاز به نازل سخت‌کاری شده

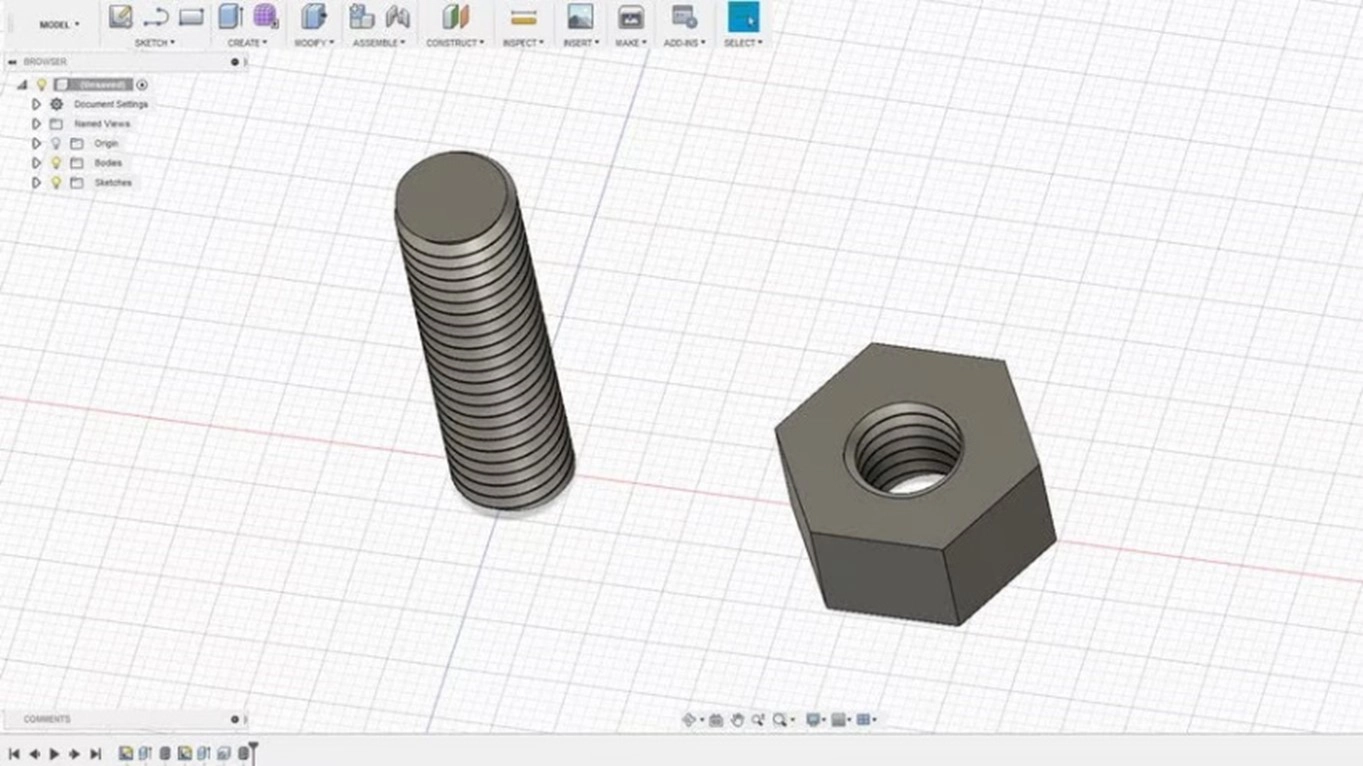

اصول طراحی رزوه در پرینت سه بعدی

برای طراحی رزوه در پرینت سه بعدی، تسلط تنها بر نرم‌افزار‌های CAD کافی نیست؛ بلکه باید شناخت خوبی از اصول طراحی، استانداردها و پارامترهای کلیدی وجود داشته باشد. به‌طور کلی، برای طراحی رزوه دو مسیر اصلی پیش روی شما است:

1. از ابزارهای آماده (Toolbox) در نرم‌افزارهای CAD استفاده کنید که شامل مدل‌های استاندارد پیچ و مهره هستند. بسیاری از نرم‌افزارها مانند نرم‌افزار Fusion 360، ابزارهای ساده‌‌ای برای ایجاد رزوه دارند.
2. اما اگر رزوه مورد نظر شما در کتابخانه‌های آماده وجود نداشته باشد، باید آن را به‌صورت دستی مدل‌سازی کنید.

آموزش ساخت رزوه خارجی در پرینت سه بعدی

حالا، بعد از آن‌که از اندازه‌ها و تلرانس مطمئن شدید، می‌توانید اولین رزوه خود را با در نظر داشتن قابلیت‌های پرینتر سه بعدی خود در یک نرم‌افزار CAD طراحی کنید. برای طراحی یک رزوه خارجی مثل پیچ، که بتوانید آن را پرینت کنید، گام‌های زیر با دقت دنبال کنید:

1. یک دایره رسم کنید که قطر آن با قطر بزرگ (Major Diameter) رزوه برابر خواهد بود.
2. دایره را به طول موردنظر اکسترود (Extrude) کنید تا یک استوانه ایجاد شود.
3. از منوی Create گزینه Thread را انتخاب کنید.
4. سطح استوانه را انتخاب کرده و گزینه Modeled را فعال کنید.
5. نوع رزوه و پارامترهای آن را تنظیم کنید.
6. روی OK کلیک کنید.

در این مرحله، رزوه خارجی شما آماده است. برای کامل شدن، می‌توانید یک سر پیچ (Head) نیز به آن اضافه کنید.

شناخت استانداردهای رایج (Metric, UNS,…)

طراحی رزوه، باید بر اساس استانداردهای تعریف‌شده انجام بگیرد. این کار باعث می‌شود قطعه شما با سایر قطعات سازگار باشد و در صورت نیاز بتوانید از پیچ و مهره‌های آماده استفاده کرد.

تقریبا تمام پیچ‌ها و رزوه‌های صنعتی که در بازار وجود دارند، بر اساس استانداردهای مشخصی طراحی می‌شوند. طراحی رزوه برای ساخت قطعه با پرینت سه بعدی نیز بهتر است که از این استانداردها پیروی کنید. دو استاندارد رایج برای این کار عبارت‌اند از:

• رزوه متریک (Metric Threads): با حرف M نمایش داده می‌شود؛ برای مثال M5 نشان‌دهنده قطر رزوه بر حسب میلی‌متر است.
• رزوه اینچی (Inch Threads / UTS): بر اساس تعداد دندانه در هر اینچ (TPI) و قطر رزوه تعریف می‌شود.

آموزش ساخت رزوه داخلی در پرینت سه بعدی

برای طراحی یک رزوه داخلی مانند مهره، مشابه رزوه خارجی، مراحل زیر را به ترتیب اجرا کنید:

1. یک شش‌ضلعی (Hexagon) رسم کنید (باید بزرگ‌تر از رزوه موردنظر باشد).
2. آن را به ارتفاع دلخواه اکسترود کنید.
3. با استفاده از ابزار Hole یک سوراخ با قطر مناسب در مرکز ایجاد کنید.
4. سطح داخلی سوراخ را انتخاب کنید.
5. از منوی Create گزینه Thread را انتخاب کنید.
6. گزینه Modeled را فعال کرده و پارامترهای رزوه را تنظیم کنید.
7. روی OK کلیک کنید.

به همین راحتی، رزوه داخلی شما نیز آماده پرینت است.

نکات کلیدی برای پرینت دقیق رزوه در پرینت سه بعدی

بعد از پایان طراحی رزوه، آماده‌سازی برای مرحله پرینت نیز پر از ظرافت‌های ریز و درشت است. حتی اگر طراحی شما کاملا اصولی باشد، تنظیمات نادرست پرینتر ممکن است باعث کاهش دقت، استحکام و عملکرد رزوه‌ها شود. در ادامه به مهم‌ترین نکات مربوط به این مرحله می‌پردازیم.

انتخاب سایز مناسب و حداقل اندازه قابل پرینت برای رزوه

یکی از چالش‌های مهم در طراحی رزوه در پرینت سه بعدی، دقت پایین پرینترهای سه بعدی، به ویژه فناوری FDM برای پرینت رزوه‌های خیلی کوچک است. هرچه سایز رزوه بزرگ‌تر باشد، کیفیت پرینت بهتر خواهد بود. اما رزوه‌های با قطر خیلی کوچک (مثلا زیر M3)، معمولا از دقت کافی برخوردار نیستند و یا استحکام کافی ندارند.

جهت‌گیری مناسب رزوه (Print Orientation)

بسته به کاربرد قطعه، می‌توانید رزوه‌ها را به‌صورت عمودی یا افقی پرینت کنید؛ پرینت عمودی (Vertical) به ساپورت کمتری نیاز داشته و پس‌پردازش ساده‌تری دارد. پرینت افقی (Horizontal) نیز استحکام بیشتری در برابر تنش‌های مکانیکی دارد. برای آنکه قطعه خیلی خوبی پرینت کنید، توصیه می‌شود محور رزوه عمود بر صفحه پرینت (Print Bed) باشد.

استفاده درست از ساپورت (Support)

تا حد امکان رزوه‌ها را بدون ساپورت پرینت کنید، یا مطمئن شوید که هیچ ساپورتی داخل رزوه قرار نگیرد. وجود ساپورت داخل رزوه، مخصوصا در رزوه‌های داخلی، می‌تواند حذف آن را بسیار دشوار کرده و عملکرد رزوه را مختل کند.

ضخامت دیواره و استحکام رزوه

برای داشتن رزوه‌های مقاوم، حداقل از ۴ لایه دیواره (Shell) استفاده کنید، یا ضخامت دیواره را حداقل ۲ میلی‌متر در نظر بگیرید؛ این کار باعث افزایش استحکام و دوام رزوه‌ها در استفاده واقعی می‌شود.

تاثیر Layer Height بر کیفیت رزوه

ارتفاع لایه یکی از مهم‌ترین پارامترها در طراحی رزوه در پرینت سه بعدی است. لایه‌های نازک‌تر به سطح صاف‌تر و عملکرد بهتر رزوه منتج می‌شوند.

برای مثال، در رزوه‌های بزرگ‌تر از M12، ارتفاع لایه 2/0 میلی‌متر قابل قبول است درحالی که رزوه‌های کوچک‌تر به لایه‌های نازک‌تری نیاز دارند.

سوالات متداول درباره طراحی رزوه در پرینت سه بعدی

رزوه‌ها را مستقیم پرینت کنیم یا بعدا ایجاد کنیم؟

اگر رزوه درشت (مثل M6) باشد، پرینت مستقیم گزینه مناسبی است. اما برای رزوه‌های کوچک یا قطعاتی که تحت تنش هستند، بهتر است از روش‌هایی مثل استفاده از مهره فلزی (captive nut) یا قلاویزکاری (tap) بعد از پرینت استفاده شود.

حداقل سایز رزوه قابل پرینت با پرینترهای سه بعدی متداول چقدر است؟

در پرینترهای FDM معمولی، رزوه‌های کوچک‌تر از M3 معمولا با دقت کافی پرینت نمی‌شوند. بهترین دقت در رزوه‌های M4 به بالا دیده می‌شود، به‌خصوص اگر دقت و استحکام اهمیت داشته باشد.

چرا رزوه‌های پرینت شده به‌درستی در هم نمی‌چرخند؟

این مشکل اصولا به‌خاطر یکی از این دلایل زیر به وجود می‌آید:

• عدم رعایت تلرانس مناسب
• over-extrusion یا تنظیمات نادرست پرینتر
• ارتفاع لایه زیاد
• کیفیت پایین سطح رزوه

آیا جهت پرینت روی کیفیت رزوه تاثیر دارد؟

بله. معمولا پرینت رزوه در راستای عمودی (محور Z) باعث دقت بهتر و کاهش نیاز به ساپورت می‌شود، در حالی که پرینت افقی می‌تواند استحکام بیشتری ایجاد کند.

بهترین متریال برای پرینت رزوه چیست؟

برای کاربردهای عمومی، PETG بهترین انتخاب است چون هم مقاومت خوبی دارد و هم پرینت آن نسبتا آسان است. اما اگر استحکام بالاتر نیاز باشد، Nylon گزینه بهتری است؛  PLAنیز بیشتر برای نمونه‌سازی استفاده می‌شود.

جمع‌بندی

در نهایت، باید به یاد داشته باشید که برای طراحی رزوه در پرینت سه بعدی، باید ترکیبی از دانش طراحی، انتخاب تلرانس مناسب و تنظیمات دقیق پرینتر را به کار ببندید تا به نقطه موفقیت برسید. اگر اصول این کار را به‌درستی رعایت کنید، می‌توانید رزوه‌هایی پرینت کنید که هم دقیق هستند و هم دوام بالایی در کاربردهای واقعی دارند.
