رزین دما بالا (High Temp 250)
رزین دما بالای کلاس 250، مقاوم‌ترین رزینها در برابر حرارت است: قطعهٔ پختهشده زیر بار سبک تا حدود 238 درجه شکلش را حفظ می‌کند. ولی این عدد فقط در شرایط مشخصی به دست می‌آید و بهایش شکنندگی است؛ زیر بار سنگین‌تر، تحمل حرارت به حدود 100 درجه می‌رسد. در این صفحه با دیتاشیت رسمی می‌بینید کی این رزین واقعاً لازم است و کی رزین 120 یا متریال دیگری کافی است. مادا تکنولوژی قطعات رزینی را با پرینت MSLA تا ابعاد 330 × 185 × 400 میلی‌متر می‌سازد.
- 238 °Cدمای تغییر شکل در بار 0.45 مگاپاسکال
- 101 °Cدمای تغییر شکل در بار 1.8 مگاپاسکال
- 49 MPaاستحکام کششی
- 2.3 %ازدیاد طول تا شکست

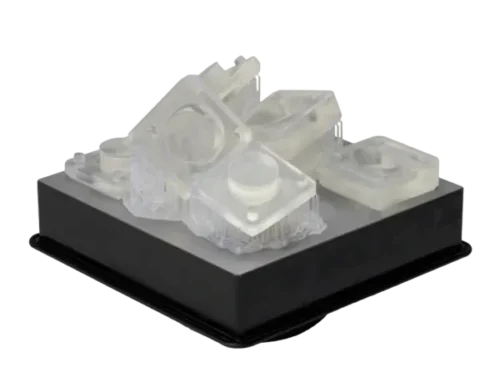

رزین دما بالای 250 چیست؟
رزین دما بالای کلاس 250، رزین فوتوپلیمری است که پس از پخت نوری و پخت حرارتی تکمیلی، شبکهٔ مولکولی بسیار متراکمی می‌سازد و زیر بار سبک تا حدود 238 درجه شکلش را حفظ می‌کند؛ تقریباً دو برابر رزین دما بالای 120. برای قالب‌های موقت، قطعات کنار هوای بسیار داغ و آزمون‌های حرارتی شدید.
این رزین سفت‌ترین و شکننده‌ترین رزین این خانواده هم هست: ازدیاد طول آن پس از پخت کامل حدود 2.3 درصد است. داده‌های این صفحه از دیتاشیت رسمی یک رزین دما بالای شناخته‌شده در همین کلاس است؛ پیش از سفارش، دیتاشیت رزین مشخص و شرایط آزمونش را ببینید، چون نام‌ها در این دسته گمراه‌کننده‌اند.
- نوع
- رزین فوتوپلیمر بسیار مقاوم به حرارت
- روش چاپ
- پرینت MSLA، شستشو، پخت نوری و پخت حرارتی تکمیلی
- مزیت اصلی
- بیشترین تحمل حرارت در میان رزینها، زیر بار سبک
- محدودیت اصلی
- بسیار شکننده؛ ازدیاد طول حدود 2 تا 3 درصد
خواص فنی رزین دما بالای 250
| استحکام کششی | 49 MPa |
|---|---|
| مدول کششی | 2.8 GPa |
| ازدیاد طول تا شکست | 2.3 % |
| استحکام خمشی | 97 MPa |
| دمای تغییر شکل حرارتی (0.45 MPa) | 238 °C |
| دمای تغییر شکل حرارتی (1.8 MPa) | 101 °C |
مقادیر طبق دیتاشیت رسمی سازندهٔ رزین (روش‌های ASTM) برای قطعهای است که پس از پخت نوری، در حدود 160 درجه پخت حرارتی تکمیلی شده است.
عدد داخل نام رزین، دمای تحمل آن نیست
در بازار رزین‌های دما بالا، عدد داخل نام محصول همیشه دمای تحمل آن نیست. برای نمونه، رزینی که عدد 250 در نامش دارد، طبق مشخصات رسمی سازنده‌اش دمای تغییر شکل حرارتی 80 درجه در بار 0.45 مگاپاسکال دارد؛ یعنی کمتر از بسیاری از رزین‌های دما بالای دیگر.
دیتاشیت را ببینید
دمای تغییر شکل حرارتی، بار آزمون آن و شرایط پخت را از دیتاشیت رزین مشخص بخواهید، نه از نام محصول.
بار آزمون را بپرسید
عدد بار 0.45 و 1.8 مگاپاسکال بسیار متفاوت است؛ هر دو را ببینید.
شرایط پخت را بپرسید
عدد بزرگ دیتاشیت معمولاً پس از پخت حرارتی تکمیلی به دست می‌آید.
تحمل حرارت به بار بستگی دارد
| بار آزمون | پس از پخت نوری | پس از پخت نوری و حرارتی |
|---|---|---|
| 0.45 MPa (بار سبک) | 120 °C | 238 °C |
| 1.8 MPa (بار سنگین‌تر) | 78 °C | 101 °C |
طبق دیتاشیت رسمی سازندهٔ رزین (ASTM D648).
عدد 238 درجه برای قطعهای است که تقریباً فقط وزن خودش را تحمل می‌کند؛ مثلاً یک کانال هوای داغ یا پوشش. اگر قطعه زیر بار یا فشار کار می‌کند، عدد بار 1.8 مگاپاسکال، یعنی حدود 101 درجه، با حاشیهٔ اطمینان ملاک طراحی است.
پخت حرارتی: دو برابر تحمل حرارت، اما شکننده‌تر
| خاصیت | تازه چاپ‌شده | پس از پخت نوری | پس از پخت حرارتی |
|---|---|---|---|
| استحکام کششی | 21 MPa | 58 MPa | 49 MPa |
| ازدیاد طول تا شکست | 14 % | 3.3 % | 2.3 % |
| استحکام خمشی | 24 MPa | 95 MPa | 97 MPa |
| دمای تغییر شکل (0.45 MPa) | 49 °C | 120 °C | 238 °C |
| دمای تغییر شکل (1.8 MPa) | 44 °C | 78 °C | 101 °C |
طبق دیتاشیت رسمی سازندهٔ رزین.
پخت حرارتی تکمیلی، تحمل حرارت در بار سبک را از 120 به 238 درجه می‌رساند، اما استحکام کششی را از 58 به 49 مگاپاسکال و ازدیاد طول را از 3.3 به 2.3 درصد کم می‌کند. پس مسیر پخت به کاربرد بستگی دارد: برای بیشترین تحمل حرارت، پخت حرارتی؛ برای قطعهای که گرمای کمتری میبیند اما باید محکم‌تر باشد، پخت نوری. اگر قطعه به بیشترین تحمل حرارت نیاز دارد، هنگام سفارش اعلام کنید تا مسیر پخت پیش از ساخت هماهنگ شود.
رزین 250 یا رزین 120؟
| خاصیت | رزین دما بالای 120 | رزین دما بالای 250 |
|---|---|---|
| دمای تغییر شکل (0.45 MPa) | 130 °C | 238 °C |
| دمای تغییر شکل (1.8 MPa) | 91 °C | 101 °C |
| استحکام کششی | 54 MPa | 49 MPa |
| ازدیاد طول تا شکست | 7 % | 2.3 % |
هر ستون طبق دیتاشیت رسمی سازندهٔ همان رزین (روش‌های ASTM) است؛ دو رزین از دو سازندهٔ متفاوت‌اند و مقایسه تقریبی است.
زیر بار سبک، رزین 250 حدود 100 درجه بیشتر تحمل می‌کند؛ اما زیر بار 1.8 مگاپاسکال، فاصلهٔ این دو فقط حدود 10 درجه است، در حالی که رزین 250 حدود سه برابر کمتر کش می‌آید. نتیجه: رزین 250 برای قطعهای است که هوای بسیار داغ میبیند اما بار زیادی ندارد. برای قطعهٔ باربر در دمای حدود 100 درجه، رزین 120 یا پلی کربنات در FDM انتخاب چقرمه‌تری است و برای دماهای بالاتر زیر بار، PPS-CF یا پرینت فلزی SLM.
رزین دما بالای 250 در مقایسه با رزین‌های دیگر
رزین دما بالای 250 را کنار دما بالای 120، سخت و مقاوم، ABS-Like و استاندارد روی نمودار ببینید یا رزینها و پارامترهای دیگر را انتخاب کنید.
دنبال چه چیزی هستی؟ یک کاربرد را انتخاب کن تا متریال‌های مناسبش روشن شوند
🏆 برندهٔ هر پارامتر بین متریال‌های انتخاب‌شده
| پارامتر | Standard | ABS-Like | Hard & Tough | Nylon-Like | High Temp 120 | High Temp 250 | Transparent | Water Washable |
|---|---|---|---|---|---|---|---|---|
| استحکام | 5 | 6 | 7 | 6 | 6 | 6 | 5 | 4 |
| سفتی | 6 | 6 | 7 | 4 | 7 | 8 | 6 | 5 |
| مقاومت ضربه | 3 | 6 | 7 | 8 | 3 | 2 | 3 | 3 |
| انعطاف‌پذیری | 2 | 4 | 4 | 7 | 2 | 1 | 2 | 2 |
| مقاومت حرارتی | 3 | 4 | 4 | 5 | 7 | 10 | 3 | 3 |
| جزئیات و سطح | 9 | 8 | 8 | 8 | 8 | 8 | 9 | 8 |
| شفافیت | 1 | 1 | 1 | 1 | 1 | 1 | 10 | 1 |
| پس‌پردازش آسان | 6 | 6 | 6 | 6 | 5 | 4 | 5 | 10 |
| صرفهٔ اقتصادی | 9 | 8 | 7 | 6 | 6 | 5 | 7 | 9 |
جمع‌بندی و پیشنهاد
امتیازها نسبی و از 0 تا 10 هستند و بر اساس خواص شناخته‌شدهٔ هر نوع متریال تعیین شده‌اند؛ برای انتخاب اولیه به کار می‌روند و جای دیتاشیت را نمی‌گیرند. عدد دقیق خواص در صفحهٔ هر متریال آمده و خواص گریدهای مختلف یک متریال با هم فرق دارد؛ پیش از ساخت، انتخاب با کارشناسان بررسی میشود.
نکات طراحی قطعه برای رزین دما بالای 250
همهٔ گوشه‌ها گرد
با ازدیاد طول حدود 2 درصد، گوشهٔ تیز و شیار نقطهٔ شروع ترک است؛ گوشههای داخلی را گرد کنید.
بدون کلیپس و لولا
زبانهٔ کلیپسی و لولای نازک در این رزین عملاً می‌شکنند.
اینسرت با چسب، نه با حرارت
رزین پختهشده ذوب نمیشود؛ مهره‌های حرارتی که در پلاستیک ذوب‌شده فرو می‌روند در آن کار نمی‌کنند. مهره را با چسب مقاوم به حرارت نصب کنید یا رزوه را در مدل طراحی کنید.
ضخامت یکنواخت
تغییر ناگهانی ضخامت، تنش حرارتی را در چرخه‌های گرم و سرد متمرکز می‌کند.

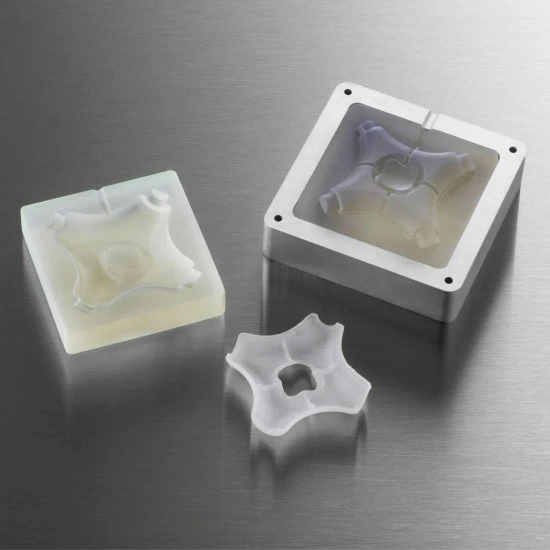

قالب کم‌تیراژ با رزین دما بالای 250
قالب رزینی برای نمونهسازی و تیراژ کم ساخته میشود و جای قالب فلزی را در تولید انبوه نمی‌گیرد. تحمل حرارت بیشتر رزین 250، آن را برای قالب‌هایی که با مواد گرم‌تر کار می‌کنند مناسب‌تر می‌کند، اما شکنندگی‌اش یعنی قالب باید با دقت بیشتری باز و بسته شود.
زاویهٔ خروج و جداکننده
زاویهٔ خروج کافی و اسپری جداکننده، نیروی بیرون آوردن قطعه و خطر ترک قالب را کم می‌کند.
خنک‌کاری طولانی‌تر
رزین گرما را کندتر از فلز منتقل می‌کند؛ زمان خنک شدن هر سیکل بیشتر است.
آزمون پیش از تیراژ
عمر قالب به دما، فشار و مادهٔ تزریقی بستگی دارد؛ با چند سیکل آزمون شروع کنید.
ویژگی‌های کلیدی رزین دما بالای 250
بیشترین تحمل حرارت
دمای تغییر شکل 238 درجه در بار سبک پس از پخت کامل.
بسیار سفت
مدول کششی حدود 2.8 گیگاپاسکال و استحکام خمشی حدود 97 مگاپاسکال.
پایداری ابعادی در گرما
شکل قطعه در دماهایی که رزین‌های دیگر نرم می‌شوند حفظ میشود.
جزئیات دقیق
جزئیات ریز و سطح صاف پرینت رزینی MSLA.
مسیر پخت قابل انتخاب
با پخت نوری یا حرارتی، بین تحمل حرارت و استحکام تعادل برقرار میشود.
مناسب قالب‌های موقت
برای قالب‌ها و اینسرت‌هایی که با مواد گرم‌تر کار می‌کنند.

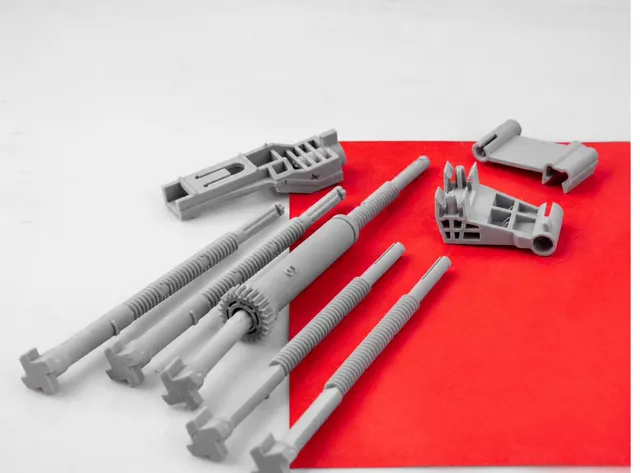

کاربردهای رزین دما بالای 250
کانال و پوشش هوای داغ
قطعاتی که در مسیر هوای بسیار داغ هستند و بار زیادی ندارند.
پرینت سه بعدی در مهندسیقالب و اینسرت کم‌تیراژ
نمونهسازی قالب برای موادی که دمای بیشتری لازم دارند.
پرینت سه بعدی در تولید انبوهآزمون حرارتی شدید
نمونه‌هایی که در آزمون‌های دمای بالا شکلشان باید حفظ شود.
پرینت سه بعدی در تحقیق و توسعهنمونهٔ قطعات نزدیک موتور
ارزیابی فرم و نصب قطعات گرم خودرو بدون بار سنگین.
پرینت سه بعدی در خودروسازیفیکسچر فرایندهای گرم
نگهدارنده‌هایی که همراه قطعه وارد مرحلهٔ گرم می‌شوند.
پرینت سه بعدی در تولید انبوهقطعات هوافضا در آزمون
نمونه‌های آزمون جریان هوای داغ.
پرینت سه بعدی در هوافضا
محدودیت‌های رزین دما بالای 250 و جایگزین‌ها
بسیار شکننده
ازدیاد طول حدود 2.3 درصد؛ برای قطعات ضربه‌پذیر، پلی کربنات یا PPS-CF در FDM.
تحمل حرارت زیر بار
زیر بار 1.8 مگاپاسکال حدود 101 درجه؛ برای قطعات باربر داغ، پرینت فلزی SLM.
وابستگی به پخت حرارتی
بدون پخت حرارتی تکمیلی، تحمل حرارت در بار سبک حدود 120 درجه است.
استحکام کمتر پس از پخت حرارتی
پخت حرارتی تحمل حرارت را بالا و استحکام کششی را کمی پایین می‌آورد.
ابعاد
حداکثر ابعاد پرینت MSLA مادا 330 × 185 × 400 میلی‌متر است.
هزینه و زمان
رزین گران‌تر و پخت طولانی‌تر؛ اگر حرارت کمتری لازم است، رزین 120 اقتصادی‌تر است.
سوالات متداول رزین دما بالای 250
رزین دما بالای 250 چیست؟
رزینی که پس از پخت نوری و حرارتی، زیر بار سبک تا حدود 238 درجه شکلش را حفظ می‌کند؛ برای قطعات کنار هوای بسیار داغ و قالب‌های موقت.
آیا رزین 250 واقعاً 250 درجه را تحمل می‌کند؟
عدد نام، دمای تحمل نیست؛ رزین مرجع این صفحه پس از پخت کامل 238 درجه در بار سبک و 101 درجه در بار 1.8 مگاپاسکال تحمل می‌کند و رزینی با عدد 250 در نامش فقط 80 درجه.
آیا پخت حرارتی برای رزین 250 لازم است؟
برای بیشترین تحمل حرارت بله؛ طبق دیتاشیت رسمی سازندهٔ رزین، دمای تغییر شکل در بار سبک با پخت نوری 120 و با پخت حرارتی 238 درجه است.
آیا پخت حرارتی قطعه را محکم‌تر می‌کند؟
نه لزوماً؛ در رزین مرجع، پخت حرارتی تحمل حرارت را دو برابر می‌کند اما استحکام کششی را از 58 به 49 مگاپاسکال کم می‌کند.
رزین 250 بهتر است یا رزین 120؟
برای قطعهای که هوای بسیار داغ میبیند و بار ندارد، رزین 250؛ برای قطعهٔ باربر حدود 100 درجه، رزین 120 چقرمهتر است و فاصلهٔ تحمل حرارتشان زیر بار فقط حدود 10 درجه است.
آیا رزین دما بالای 250 شکننده است؟
بله؛ ازدیاد طول آن پس از پخت کامل حدود 2.3 درصد است و گوشههای تیز بهراحتی ترک برمیدارند.
آیا میشود در قطعهٔ رزین 250 مهرهٔ حرارتی نصب کرد؟
نه؛ رزین پختهشده ذوب نمیشود. مهره را با چسب مقاوم به حرارت نصب کنید یا رزوه را در مدل طراحی کنید.
آیا با رزین 250 میشود قالب تزریق ساخت؟
برای نمونهسازی و تیراژ کم بله، با زاویهٔ خروج کافی و جداکنندهٔ قالب؛ عمر قالب به دما و فشار مادهٔ تزریقی بستگی دارد.
برای قطعهٔ داغ و باربر چه متریالی مناسب است؟
پلی کربنات یا PPS-CF در پرینت FDM، یا پرینت فلزی SLM؛ رزینها زیر بار سنگین تحمل حرارت کمتری دارند.
هزینهٔ ساخت قطعه با رزین دما بالای 250 چطور محاسبه میشود؟
بر اساس حجم رزین، ارتفاع و زمان چاپ، ساپورت، تعداد و مسیر پخت؛ با آپلود فایل در پنل آنلاین برآورد قیمت را می‌بینید.
