خداحافظی با قطعات تک‌رنگ؛ راهنمای عملی پرینت سه بعدی چند رنگ و ترکیب چند متریال

خلاقیت در پرینت سه بعدی، مرز ندارد. اگرچه بیشتر ما قطعات پرینتی را تک‌رنگ دیده‌ایم، اما واقعیت این است که دنیای پرینت‌های چندرنگ خیلی بزرگ‌تر از آن چیزی است که شاید تصور کنید! در سال‌های اخیر، با ظهور پرینترهای سه بعدی پیشرفته و تکنیک‌های جذاب رنگ‌آمیزی، پرینت سه بعدی چندرنگ به راحتی در دسترس کاربران قرار گرفته است. حتی گاهی این چند رنگ، می‌توانند از چند متریال مختلف باشند که بر اساس خواص مکانیکی جزء مورد نظر در قطعه انتخاب می‌شوند.

فناوری‌های پرینت سه بعدی چندرنگ و چندمتریال، فرصت فوق‌العاده‌ای برای خلق ایده‌های بصری و حتی کاربردی جذاب به شمار می‌آیند. شاید تا چند سال گذشته خرید تجهیزات مربوط به این کار برای همه کاربران در هر سطحی به راحتی ممکن نبود؛ اما اکنون با وجود گزینه‌های اقتصادی که توسط شرکت غول ارائه می‌شود، شما هم می‌تواند دستگاهی با قابلیت پرینت سه بعدی یک قطعه چند رنگ به کارگاه خود اضافه کنید.

بار پیش، درباره رنگ‌آمیزی قطعات ساده‌ای که با انواع فناوری‌های ساخت افزایشی ساخته می‌شوند، صحبت کردیم. اما این‌بار در این راهنمای تخصصی، به شما می‌گوییم که چگونه قطعه را از بدو آفرینش رنگی بسازید! برای شروع کار، به سرمایه زیادی برای خرید تجهیزات گران‌قیمت ندارید؛ روش‌های اقتصادی بهترین نقطه شروع برای افراد تازه‌کار بوده، در حالی که کاربران حرفه‌ای‌تر می‌توانند به سراغ سیستم‌های اتوماتیک تعویض رنگ بروند. بنابراین اگر می‌خواهید متناسب با بودجه و نیاز پروژه خود بهترین استراتژی را انتخاب کنید، با ما همراه باشید.

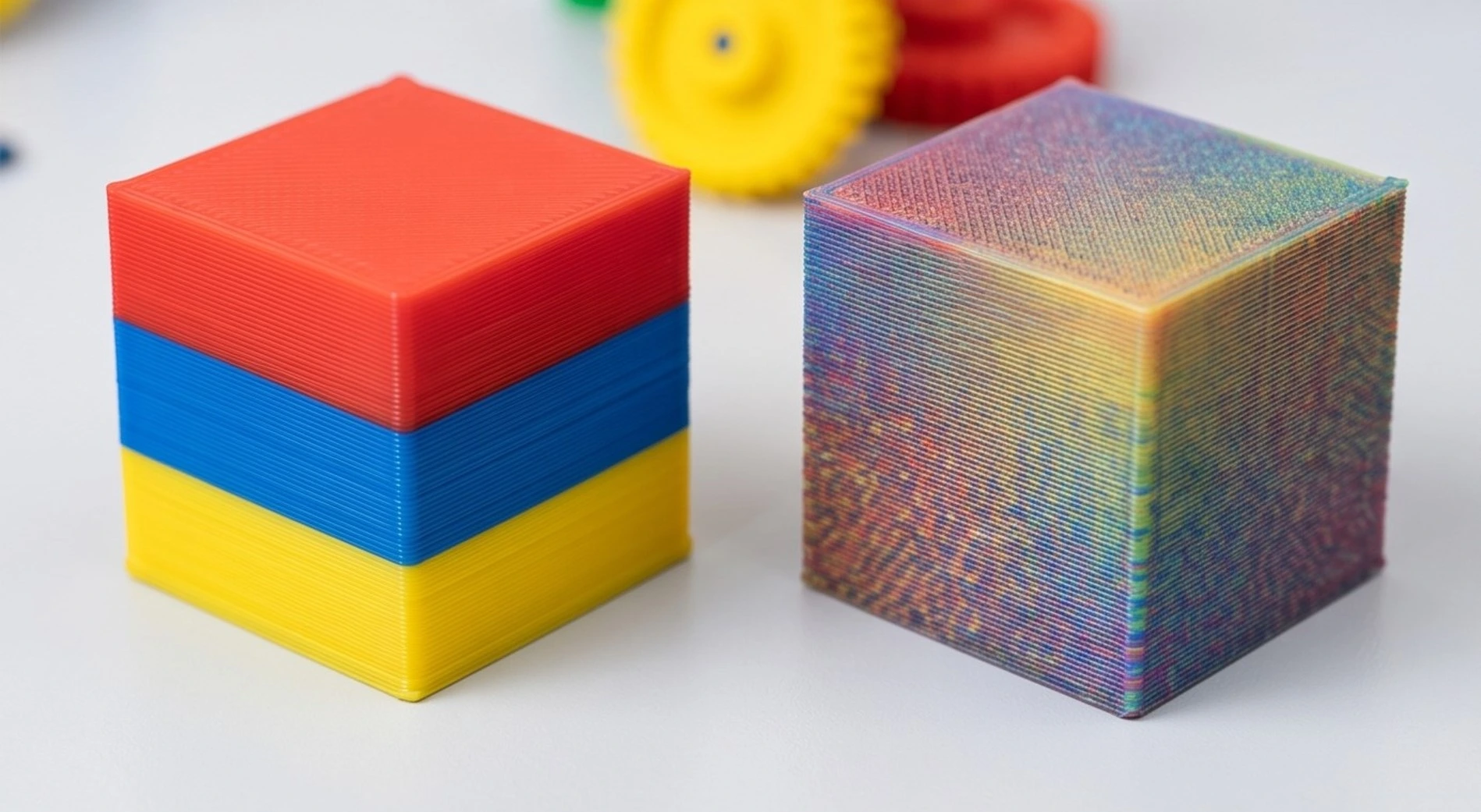

تفاوت پرینت سه بعدی چند رنگ و تمام‌رنگی (Full-Color vs Multi-Color)

اصطلاحات پرینت سه بعدی تمام‌رنگی (Full-Color) و پرینت سه بعدی چند رنگ (Multi-Color) اغلب به جای یکدیگر به کار می‌روند؛ اما از نگاه تخصصی، تفاوت زیادی میان این دو مفهوم وجود دارد: پرینت سه بعدی تمام‌رنگی مانند یک پرینتر دوبعدی رومیزی کار می‌کند که از سیستم رنگی CMYK بهره می‌برد. این فناوری با ترکیب مواد اولیه در پنج رنگ پایه یعنی فیروزه‌ای، ارغوانی، زرد، مشکی و سفید (CMYKW)، قطعاتی با کیفیت فوتورئال، گرادیان‌های رنگی پیوسته، بافت‌های طبیعی و دقت رنگی منطبق بر پالت پنتون (Pantone) پدید می‌آورد. این سطح از تفکیک رنگ و زیبایی بصری، آن را به گزینه‌ای بی‌نقص برای تولید بسته‌بندی محصولات مصرفی، مدل‌های پزشکی و پروژه‌های مشابه تبدیل کرده است.

در نقطه مقابل، پرینت سه بعدی چند رنگ بر پایه استفاده از فیلامنت‌ها یا رزین‌های از پیش رنگ‌آمیزی‌شده است (بسته به نوع فناوری) تا هر ناحیه از مدل سه بعدی را در یک رنگ متفاوت پرینت کند. در این فرایند، هیچ‌گونه ترکیب یا بلندینگ رنگ اتفاق نمی‌افتد و مرز میان رنگ‌ها کاملا واضح یا به اصطلاح شارپ باقی می‌ماند. همین ویژگی باعث می‌شود تا پرینت چند رنگ انتخابی ایده‌آل و مقرون‌به‌صرفه برای ساخت فیکسچرها، قطعات عملکردی صنعتی، پروتوتایپ‌های کاربردی و المان‌های ایمنی باشد که تمایز بصری اجزا در آن‌ها از اهمیت بالایی برخوردار است.

در نهایت، انتخاب میان رویکرد تمام‌رنگی یا چند رنگ، به اهداف پروژه، کاربری قطعه و سطح کیفی مورد انتظار شما از ظاهر و عملکرد نهایی محصول وابسته است.

استراتژی‌های پرینت سه بعدی چند رنگ

پرینت سه بعدی رنگی با دستگاه‌های معمولی و تعویض دستی رنگ

ساده‌ترین مکانیزم پرینت سه بعدی چند رنگ در روش‌های فیلامنتی مانند FFF و FDM، بر پایه جابه‌جایی و تعویض فیلامنت‌های رنگی در فرایند پرینت استوار است. برای پیاده‌سازی این مکانیزم، دستگاه در لایه‌های مشخص متوقف می‌شود تا فیلامنت قبلی از هد خارج گردیده و رنگ جدید بارگذاری شود. سپس با اکسترود کردن و تخلیه مقدار کمی از فیلامنت جدید، رنگ قبلی از داخل نازل پاک‌سازی شده و پرینت ادامه می‌یابد.

در سطح پایه، تکنیک تعویض دستی فیلامنت (Manual Filament Swapping)، به عنوان یک راه حل در دسترس و اقتصادی شناخته می‌شود که امکان چندین بار تعویض رنگ در طول یک پروژه پرینت را بدون نیاز به سرمایه‌گذاری سنگین سخت‌افزاری فراهم می‌سازد.

تعویض رنگ از طریق تنظیمات اسلایسر

برای ارتقای دقت کار و همچنین عدم نیاز به پایش دائمی دستگاه، اسلایسرهای محبوبی همچون Cura و PrusaSlicer، ابزارهای هوشمندی برای اتوماسیون پرینت رنگی توسعه داده‌اند. با استفاده از گزینه Pause at Height در نرم‌افزار کیورا یا افزونه Color Change در پروسا اسلایسر، کاربر می‌تواند شماره لایه یا ارتفاع دقیق Z را برای توقف دستگاه تعیین کند.

در این بخش از تنظیمات اسلایسر که برای پرینت سه بعدی چند رنگ مناسب است، موقعیت پارک نازل (Park Position) برای دور کردن آن از قطعه و جلوگیری از سوختگی سطح کار، میزان رترکشن (Retraction) برای جلوگیری از نشت فیلامنت و همچنین، حجم تخلیه پاک‌سازی (Purge Amount) پیش از سرگیری پرینت با رنگ جدید باید تنظیم شوند.

استفاده از رویکردهای مبتنی بر تنطیمات نرم‌افزاری، می‌تواند ضریب خطای انسانی کار شما را به کمترین مقدار ممکن برساند.

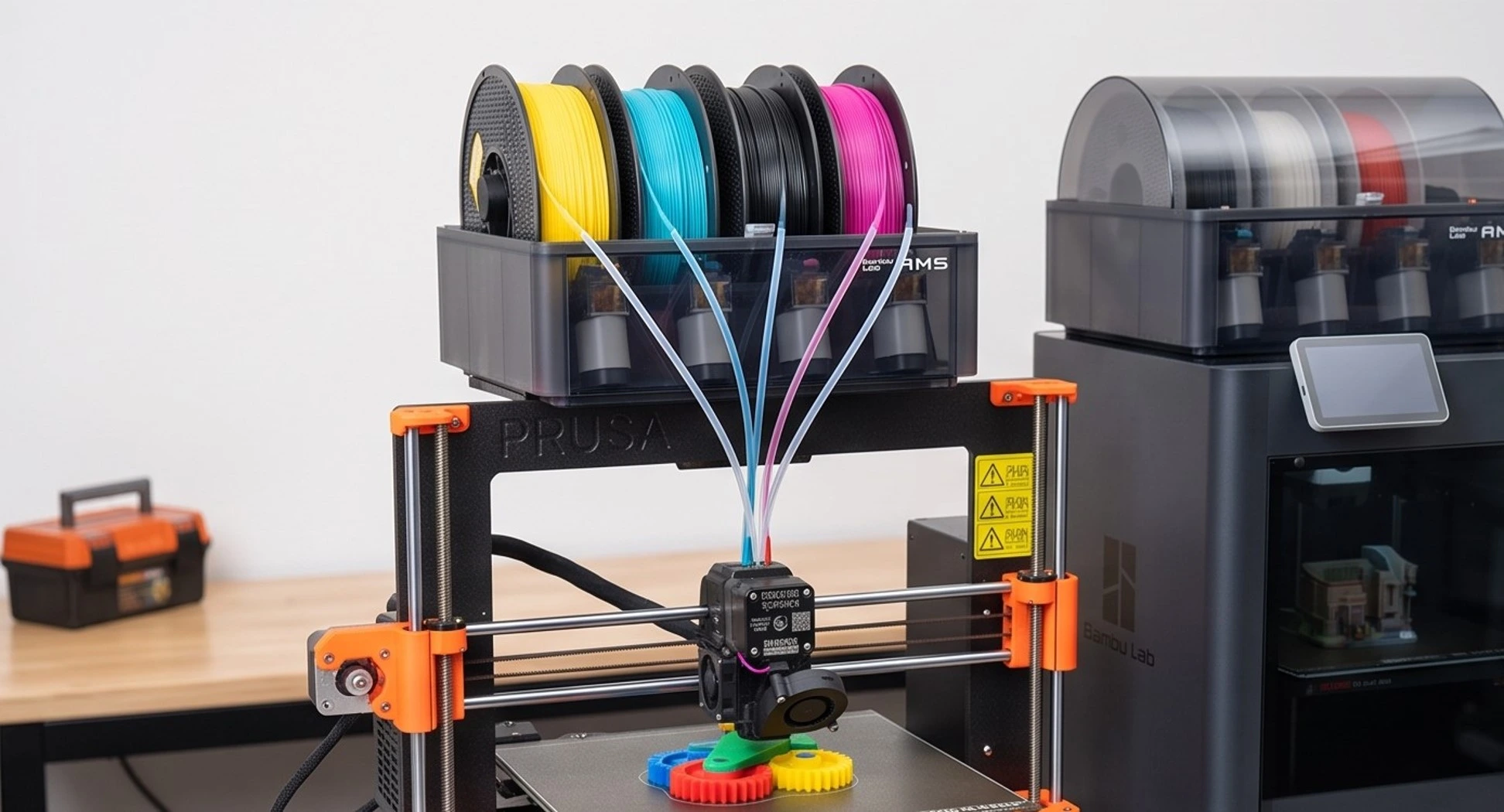

استفاده از سیستم‌های خودکار پیشرفته و چندنازله

در یک سطح بالاتر، فناوری‌های پیشرفته‌تری مانند پرینترهای سه بعدی دو اکسترودره (Dual Extruder)، یونیت‌های چند متریاله (مانند MMU یا AMS که چندین فیلامنت را به یک نازل متصل می‌کنند) و سیستم‌های تعویض کامل هد ابزار (Tool Changers) قرار می‌گیرند. این تجهیزات، همزمان از دو تا چهار رنگ یا حتی بیشتر  تغذیه شده و جابه‌جایی میان متریال‌های رنگی متفاوت بدون دخالت اپراتور و به طور خودکار اتفاق می‌افتد.

انتخاب میان تکنیک‌های نرم‌افزاریِ تک‌نازل یا تهیه سامانه‌های خودکار چندنازله، بستگی به حجم تولید، پیچیدگی‌های هندسی محصول، سرمایه و سطح اتوماسیون مورد انتظار شما در پروژه دارد.

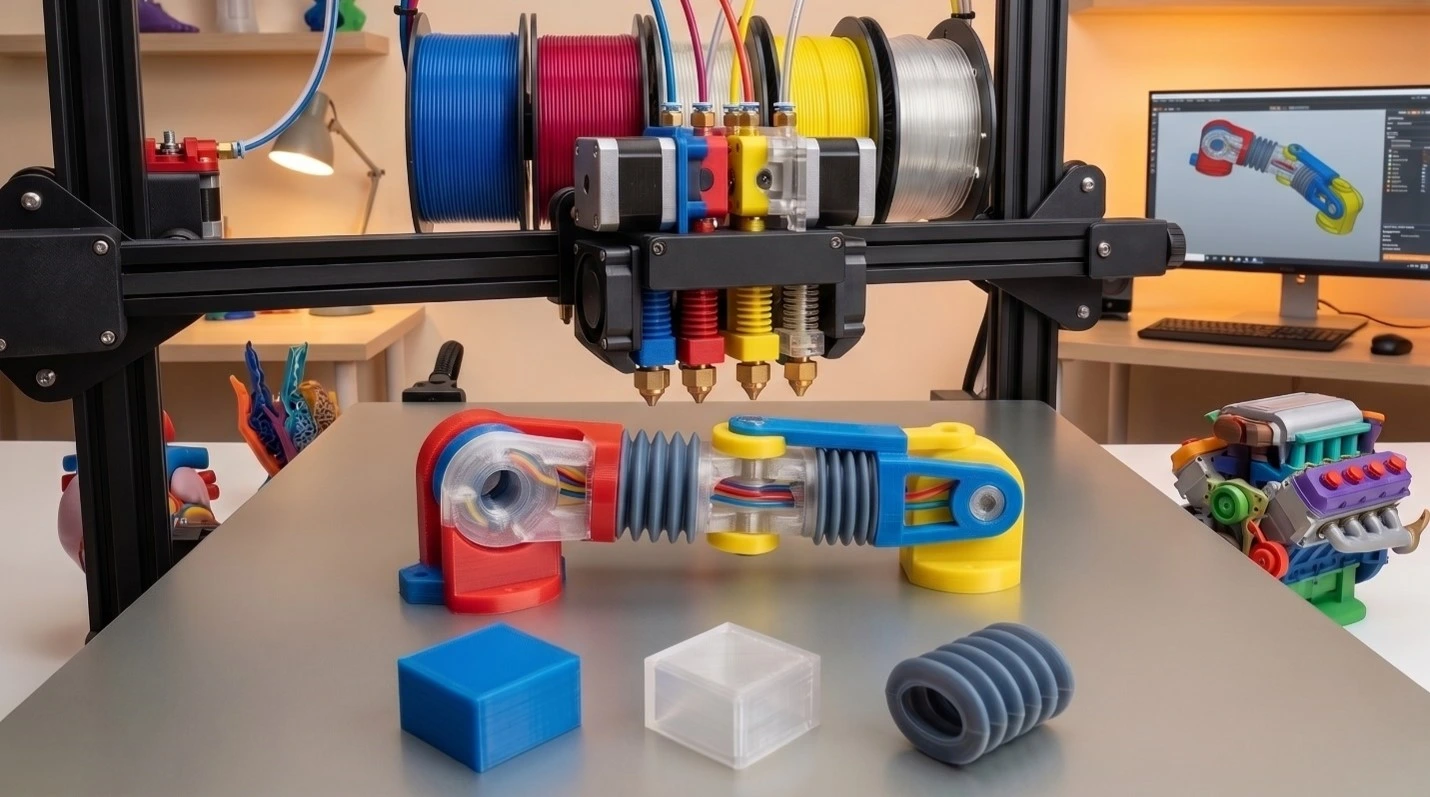

آیا امکان پرینت سه بعدی چند رنگ با چند متریال مختلف وجود دارد؟

تفاوت بنیادین میان پرینت چند رنگ و پرینت چند متریال

برای پاسخ درست به این پرسش، نخست باید میان این دو رویکرد تمایز قائل شویم: در فرایند پرینت سه بعدی چند رنگ، جنس متریال می‌تواند ثابت باشد و فقط در رنگ‌های مختلفی به‌کار برود؛ به عنوان مثال، قطعه‌ای دارید که آن را با استفاده از فیلامنت PLA در رنگ‌های قرمز، آبی و زرد پرینت کرده‌اید. در این حالت، خواص مکانیکی، حرارتی و فیزیکی در سرتاسر بخش‌های قطعه یکدست است. در نقطه مقابل، فرایند پرینت سه بعدی چند متریال به معنای ترکیب کردن چندین پلیمر متفاوت در ساختار یک قطعه است؛ رویکردی مهندسی‌شده که به شما اجازه می‌دهد موادی مانند PLA را با TPU (یک فیلامنت صلب و یک فیلامنت انعطاف‌پذیر) ترکیب کنید یا از متریال‌های ساپورت حل‌شونده در آب بهره ببرید تا ویژگی‌های فیزیکی هر بخش از مدل را به شکلی هدفمند تغییر دهید.

الزامات فنی پرینت رنگی با استفاده از چند متریال

پرینت سه بعدی با چند متریال، نیازمند قابلیت‌های سخت‌افزاری و نرم‌افزاری ویژه‌ای است. یکی از مهم‌ترین آن‌ها، مقاومت نازل در برابر تغییر سریع دمای کاری، متناسب با نقطه ذوب هر پلیمر است. از سوی دیگر، بسیاری از پلیمرها به دلیل تفاوت در ساختار مولکولی خود، چسبندگی مناسبی با یکدیگر برقرار نکرده و در نهایت ریسک شکست قطعه و جدا شدن لایه‌های پرینت بالا می‌رود.

به همین دلیل، اغلب کاربران کار خود را با پرینت یک متریال در چند رنگ آغاز می‌کنند که به مراتب ساده‌تر است. در حالی که ورود به پرینت چند متریال نیازمند تسلط فنی، برنامه‌ریزی دقیق و شناخت عمیق از خواص مواد خواهد بود.

بررسی پرینت سه بعدی چند رنگ در فناوری‌های مختلف ساخت افزایشی

فناوری مدل‌سازی از طریق ذوب فیلامنت (FDM / FFF)

فناوری FDM یکی از رایج‌ترین، در دسترس‌ترین و اقتصادی‌ترین روش‌های تولید در حوزه پرینت سه بعدی خانگی و نیمه‌صنعتی به شمار می‌رود. این دسته از پرینترهای سه بعدی، قطعات را از طریق ذوب و اکسترود کردن فیلامنت‌های ترموپلاستیک به صورت لایه‌به‌لایه بر روی یک صفحه ساخت تولید می‌کنند. در زمینه پرینت رنگی، نوآوری‌های قابل‌توجهی در این بستر شکل گرفته است؛ به عنوان نمونه، دستگاه da Vinci Color به عنوان یکی از نخستین پرینترهای FDM تمام‌رنگی، قطعه را با یک فیلامنت بدون رنگ پرینت می‌کند تا درست پیش از خروج از نازل، توسط کارتریج‌های جوهرافشان CMYK رنگ‌آمیزی شود. در این روش، قطعات چند رنگ با سازوکاری مشابه پرینتگرهای دو‌بعدی ساخته می‌شوند.

امروزه دستگاه‌های FDM/FFF مجهز به سیستم‌های مدرن تعویض فیلامنت، انتخابی ایده‌آل و مقرون‌به‌صرفه برای اجرای پروژه‌های چند رنگ محسوب می‌شوند.

فناوری استریولیتوگرافی و رزینی (SLA)

فناوری استریولیتوگرافی (SLA) با تابش دقیق پرتو لیزر، رزین مایع فوتوپلیمر را در یک فرایند پلیمریزاسیون نوری به پلاستیک سخت تبدیل می‌کند. قطعات تولیدشده با این روش، از بالاترین رزولوشن، بیشترین دقت ابعادی، بهترین جزئیات و هموارترین سطح نسبت به تمام روش‌های پرینت سه بعدی پلاستیک برخوردار هستند. در زمینه رنگ، SLA قابلیت تطبیق رنگ با تقریبا هر طیف دلخواه از رزین‌های رنگی اختصاصی (Color Resin) تا پالت‌های استاندارد را فراهم می‌سازد؛ علاوه بر این، به لطف سطح فوق‌العاده صیقلی، قطعات رزینی گزینه‌ای بی‌نظیر برای انجام عملیات پرداخت نهایی، رنگ‌آمیزی دستی و اجرای تکنیک‌های هیدروگرافی هستند.

فناوری پخت لیزری انتخابی (SLS)

تکنولوژی SLS به عنوان مطمئن‌ترین روش ساخت افزایشی برای کاربردهای صنعتی شناخته می‌شود که مهندسان و تولیدکنندگان صنایع مختلف برای ساخت قطعات استحکام بالا، بادوام و کاربردی به آن اعتماد دارند. ماده اولیه در پرینترهای SLS به شکل پودر مصرف می‌شود که بیشتر پلاستیکی و کمتر فلزی یا سرامیکی هستند. هرچند در این فناوری، امکان پرینت مستقیم چند رنگ در حین ساخت وجود ندارد، اما قطعات نهایی به دلیل کیفیت بالا در فرایندهای پس‌پردازش، رنگ‌آمیزی می‌شوند.

فناوری بایندر جت (Binder Jetting)

فناوری بایندر جت از نظر ساختار پودری شباهت‌های زیادی به SLS و MJF دارد، اما به جای استفاده از حرارت لیزر برای ذوب کردن ذرات پودر، از یک عامل پیونددهنده شیمیایی مانند چسب مایع رنگی برای اتصال دانه‌های پودر بهره می‌گیرد. قطعات تولیدشده با این روش دارای ساختاری متخلخل بوده و از نظر مکانیکی بسیار شکننده هستند به طوری که کاربرد این فرایند اغلب به ساخت مدل‌های مفهومی، فیگورهای تزئینی تمام‌رنگی و آیتم‌های دکوراتیو محدود می‌شود که نیازمند تحمل تنش‌های مکانیکی نیستند. از این رو، وارد کردن پرینت سه بعدی چند رنگ به این فناوری به نوع پروژه شما بستگی دارد.

فناوری متریال جت (Material Jetting / PolyJet)

پرینترهای متریال جت و سیستم‌های PolyJet، مکانیزم پرینترهای جوهرافشان سنتی را با رزین‌های فوتوپلیمر ترکیب می‌کنند. در این فرایند، قطرات بسیار ریز مایع همانند پرینترهای دو‌بعدی بر روی سینی ساخت نشانده شده و بلافاصله با نور UV پخت و سخت می‌شوند. این تکنولوژی دنیایی از تنوع رنگی، گرادیان‌های پیوسته و قطعات فوتورئالیستیک با رنگ‌های فوق‌العاده زنده را در خود دارد. با این حال، قطعات خروجی خواص مکانیکی ضعیفی داشته و بسیار به حرارت حساس هستند. همچنین، بالاترین هزینه خرید تجهیزات و مواد مصرفی در میان تمام گزینه‌های پرینت سه‌بعدی رنگی، به این فناوری تعلق دارد.

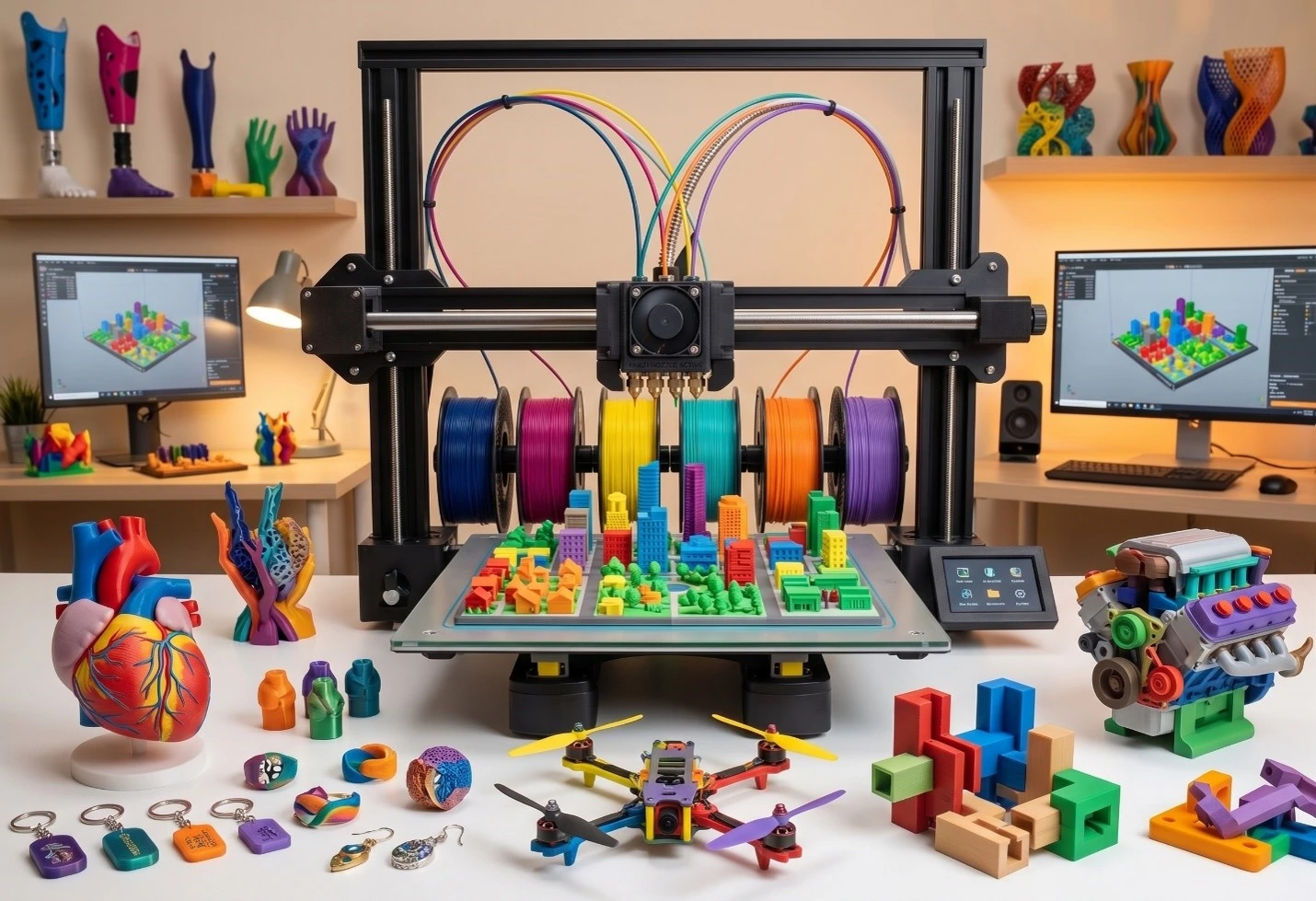

کاربردهای پرینت سه بعدی چند رنگ و چند متریال

نمونه‌سازی و توسعه محصول

در بحث توسعه نمونه‌های اولیه در صنایع لوازم خانگی، بسته‌بندی و تجهیزات الکترونیکی، بررسی دقیق ظاهر، لوگو و بافت محصول نهایی باید پیش از تولید در حجم اصلی انجام گیرد. بنابراین، استفاده از پرینت سه بعدی چند رنگ و چند متریال، این امکان را به سازنده می‌دهد تا پروتوتایپ‌های خود را با تفکیک رنگی دقیق و حتی تلفیق بدنه‌های سخت با لایه‌های نرم تولید کند.

کاربردهای پزشکی شامل شبیه‌سازی آناتومیک و آموزش

در حوزه پزشکی و جراحی، درک فضایی ساختارهای پیچیده بدن حیاتی است. پرینت سه‌بعدی چند رنگ، امکان تفکیک دقیق بافت‌های نرم، رگ‌های خونی، استخوان‌ها و تومورها  را که بر اساس داده‌های سی‌تی‌اسکن و ام‌آر‌آی جمع‌آوری می‌شوند، فراهم می‌سازد. چنین مدل‌هایی به جراحان کمک می‌کنند تا پیش از ورود به اتاق عمل، استراتژی جراحی را شبیه‌سازی کرده و همچنین، به عنوان ابزارهای آموزشی فوق‌العاده مؤثر در دانشگاه‌ها و مراکز درمانی مورد استفاده قرار گیرند.

صنایع خودروسازی، ماکت‌سازی و قطعات کاربردی

پرینت سه بعدی با چند متریال در صنایع خودروسازی و ابزارسازی صنعتی، برای ساخت فیکسچرها و جیگ‌های مورد استفاده در خطوط مونتاژ، کاربرد گسترده‌ای دارد. علاوه بر این، در ساخت ماکت‌های معماری و مدل‌های نقشه‌برداری، ترکیب رنگ‌ها به بازنمایی دقیق عوارض زمین، پهنه‌های آبی و بخش‌های مختلف سازه بدون نیاز به مراحل زمان‌بر رنگ‌آمیزی دستی کمک شایانی می‌کند.

چالش‌های پرینت سه بعدی چند رنگ

1. اتلاف متریال از طریق تولید زباله پاک‌سازی

همان‌طور که در بخش‌های قبلی گفته شد، هنگام تعویض فیلامنت در سیستم‌های تک‌نازل، مقداری از فیلامنت جدید برای آنکه با رنگ قبلی مخلوط نشود، بدون استفاده شدن اکسترود می‌شود. این فرایند معمولا از طریق ایجاد برج پاک‌سازی (Purge Tower) یا تخلیه مستقیم پدید می‌آید که در پروژه‌های پیچیده با تعداد تعویض بالا، می‌تواند منجر به تولید حجم قابل‌توجهی زباله پلاستیکی شود که گاهی از وزن قطعه نهایی هم فراتر می‌رود.

2. افزایش چشمگیر زمان پرینت و استهلاک قطعات پرینتر

تکرار چرخه تعویض متریال که شامل مراحل برش فیلامنت، بازگشت به عقب، بارگذاری رنگ جدید، گرمایش و تخلیه است، زمان نهایی پرینت را به چندین برابر یک پرینت معمولی تک‌رنگ افزایش می‌دهد. از طرفی، این حرکت‌های مداوم باعث استهلاک سریع‌تر تیغه‌های برش، لوله‌های PTFE و موتورهای اکسترودر در دستگاه می‌شود.

3. چسبندگی ضعیف بین متریال‌های ناهمگن

در پروژه‌های چند متریال، ترکیب پلیمرهایی با ساختار شیمیایی و دمای ذوب متفاوت (مانند تلفیق PLA و ABS یا TPU) چالش بزرگی ایجاد می‌کند. اگر پیوند بین‌لایه‌ای میان دو ماده به درستی شکل نگیرد، قطعه نهایی در مرز اتصال دو پلیمر دچار تورق خواهد شد.

تولید قطعات رنگی بدون پرینت سه بعدی چند رنگ، دو روش جایگزین!

طراحی قطعات به‌صورت مجزا و مونتاژ کردن آن‌ها

یکی از بهترین روش‌های جایگزین، تفکیک مدل سه‌بعدی در نرم‌افزار CAD به قطعات کوچک‌تر بر اساس رنگ و سپس پرینت جداگانه هرکدام از آن‌ها است. این قطعات کوچک سپس از طریق اتصالات مکانیکی مانند پین، اسنپ‌فیت، پیچ یا چسب‌های صنعتی به یکدیگر متصل می‌شوند. در این رویکرد، نیازی به تجهیزات پیچیده ساخت قطعات چند رنگ نخواهد بود و اتلاف فیلامنت را به صفر می‌رساند.

رنگ‌آمیزی دستی، استفاده از ایربراش و تکنیک‌های پوشش‌دهی سطحی

در پروژه‌هایی که جلوه‌های بصری زیبا، بافت‌های طبیعی یا سایه‌روشن‌های هنری مهم‌اند، استفاده از فرایندهای سنتی رنگ‌آمیزی پیشنهاد ما است. قطعات پرینتی را سنباده و پرایمر بزنید؛ سپس با رنگ‌های اکریلیک، رنگ‌های روغنی یا پیستوله‌های ایربراش رنگ‌آمیزی کنید. قبلا در این راهنما به طور کامل درباره رنگ‌آمیزی قطعات پرینت سه بعدی صحبت کرده‌ایم. این استراتژی به‌ویژه برای ساخت فیگورهای کلکسیونی، ماکت‌های نمایشی و نمونه‌های اولیه بصری کاربرد گسترده‌ای دارد.

سخن آخر و انتخاب بهترین مسیر برای پرینت سه بعدی چند رنگ

دنیای ساخت افزایشی با سرعت خیره‌کننده‌ای در حال گذر از دوران قطعات تک‌رنگ و حرکت به سمت ساختارهای پویا، چند رنگ و چند متریال است. همان‌طور که در این راهنما بررسی کردیم، پرینت سه بعدی چند رنگ و چند متریال، چه از طریق رویکردهای اقتصادی مانند تعویض دستی فیلامنت و تنظیمات پیشرفته اسلایسر انجام شود و چه با تکیه بر غول‌های سخت‌افزاری صنعتی نظیر سیستم‌های خودکار تعویض فیلامنت، افق‌های تازه‌ای از خلاقیت و کارایی را پیش روی مهندسان و طراحان قرار می‌دهد.

شما هم اگر پروژه‌ای در دست دارید که نیازمند قطعات چند رنگ با دقت میکرونی، ترکیب هوشمندانه متریال‌های سخت و نرم یا نمونه‌سازی‌های فوق‌العاده باکیفیت است و نمی‌خواهید درگیر چالش‌های پیچیده فنی، هدررفت فیلامنت و هزینه‌های سنگین تجهیزات شوید، متخصصان ما در ماداتکنولوژی در کنارتان خواهند بود.

ما در اینجا با بهره‌گیری از پیشرفته‌ترین پرینترهای چند متریال و دانش مهندسی روز، فایل‌های سه‌بعدی شما را بر اساس بالاترین استانداردهای صنعتی به واقعیتی رنگی تبدیل می‌کنیم. شما می‌توانید مدل‌های خود را همین حالا برای بررسی و دریافت مشاوره تخصصی ارسال کنید.
