توقف یک خط تولید یا از دور خارج شدن یک دستگاه، فقط بهخاطر خراب شدن یا شکستن یک قطعه عملکردی، زیاد اتفاق میافتد. اما تولیدکنندگان اغلب در چنین موقعیتی در تنگنای زمانی و اقتصادی قرار میگیرند؛ زیرا برونسپاری به سازندگان سنتی با هدف ساخت همان قطعه، نیازمند ساخت قالب، ماشینکاری و … خواهد بود که در نهایت قیمت تمامشده یک چرخدنده کوچک با حجم زیادی از محصولات خط تولید سازنده برابری میکند.
به همین دلیل، جایگزینی سریع و مقرونبهصرفه قطعات در یک خط تولید از اهمیت خیلی زیادی برخوردار است. اما روشهای سنتی مانند ماشینکاری یا تزریق قالب به دلیل ماهیت فناوری خود، بسیار زمانبر و گرانقیمت هستند؛ به طوری که گاهی در یک چنین دوراهی، تولیدکننده تصمیم میگیرد دستگاه را خاموش کند.
با این حال، ما میتوانیم به شما بگوییم که با وجود فناوریهای ساخت افزایشی، شما به عنوان یک تولیدکننده، نگران خراب شدن قطعات بدون یدکی خود نباشید. ساخت قطعات یدکی و به ویژه قطعات نایاب با پرینترهای سه بعدی، یک پروسه بسیار سریع و مقرونبهصرفه است که اجازه نمیدهد تولید بیشتر از چند روز یا حتی چند ساعت بخوابد! در این مقاله، به جزئیات این روش، از جمله طراحی قطعه و مهندسی معکوس، انتخاب متریال، فناوری و مراحل اجرای آن میپردازیم؛ پس تا پایان این مقاله با ما همراه باشید.
آیا امکان ساخت قطعات یدکی با پرینتر سه بعدی وجود دارد؟
تکنولوژی ساخت افزایشی یا به انگلیسی Additive Manufacturing، امروزه به حدی از پختگی رسیده است که نه تنها امکان ساخت قطعات یدکی و جایگزین ساده را فراهم میکند، بلکه میتواند قطعاتی با خواص مکانیکی مشابه یا بهتر از نسخه اصلی بسازد.
علاوه بر شدنی بودن این موضوع، افراد و شرکتها میتوانند با انتخاب رویکرد پرینت سه بعدی قطعات نایاب، زنجیره تامین خود را دیجیتالسازی کنند. یعنی به جای نگهداری از هزاران قطعه فیزیکی در انبار، فایلهای دیجیتال سهبعدی (CAD) آنها را در یک فضای ابری یا محلی ذخیره کرده و هر زمان که به قطعهای نیاز پیدا کنند، در کمتر از چند ساعت یا چند روز آن را بسازند. این مفهوم که تحت عنوان Digital Inventory یا انبارداری دیجیتال شناخته میشود، انقلاب بزرگی در تولید قطعات سفارشی و جایگزین ایجاد کرده است.
قطعه یدکی چه قطعاتی را میتوان با پرینتر سه بعدی تولید کرد؟
دامنه ساخت قطعات یدکی با پرینتر سه بعدی بسیار گسترده است. بر اساس مستندات شرکتهای بزرگ، بیشترین قطعاتی که جایگزین آنها با پرینت سه بعدی ساخته میشود عبارتاند از:

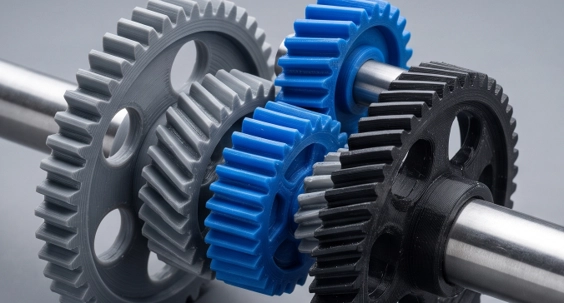

- چرخدندهها و قطعات انتقال قدرت (Gears and Bushings): چرخدندههای ساده، مارپیچ و حلزونی که در لوازم خانگی یا ماشینآلات صنعتی به مرور زمان ساییده میشوند.

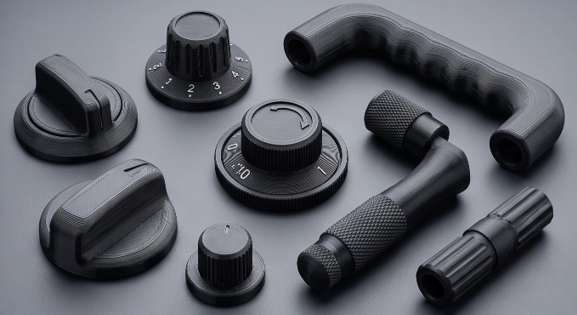

- دستگیرهها و اهرمها (Knobs and Handles): قطعات کنترلکننده در تجهیزات قدیمی، خودروهای کلاسیک و وسایل برقی.

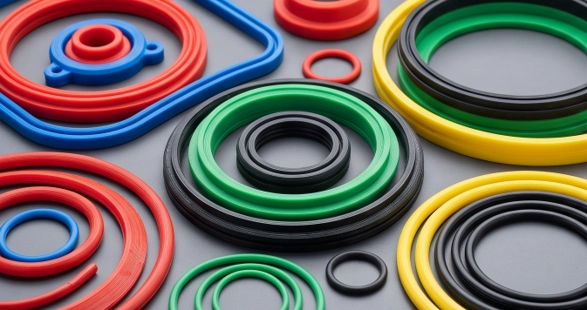

- واشرها، اورینگها و ضربهگیرها (Gaskets and Seals): قطعات انعطافپذیر که با استفاده از متریالهای الاستومری (مانند TPU) پرینت میشوند.
- قابها، محفظهها و کاورهای محافظ (Enclosures and Covers): پوششهای پلاستیکی شکستهشده در ابزارآلات و تجهیزات الکترونیکی.

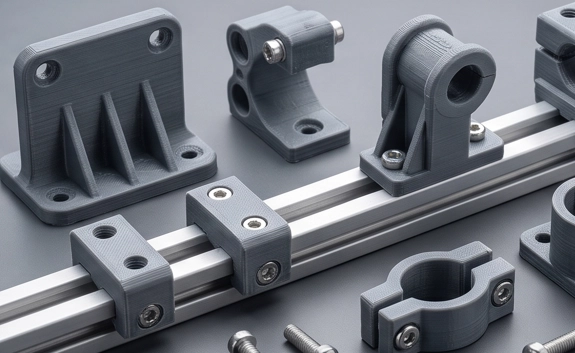

- گیرهها، بستها و اتصالات (Clamps and Brackets): قطعات واسط مکانیکی که تحت بار ثابت قرار دارند.
- قطعات اختصاصی و منقرضشده: قطعات خودروهای آنتیک، تجهیزات پزشکی قدیمی و خطوط تولید متوقفشده.
مزایای ساخت قطعات یدکی با پرینتر سه بعدی چیست؟
تولید قطعات یدکی کمیاب و نایاب با پرینتر سه بعدی، با طیف گستردهای از مزایا همراه است؛ تا جایی که آن را به ابزاری بسیار ارزشمند در صنعت تبدیل کرده است. به همین خاطر، مجموعههای تولیدی و کسبوکارها بیش از پیش به سمت پرینت سه بعدی قطعات نایاب و جایگزین روی میآورند.
مهمترین مزایای این روش عبارتند از:
- کاهش زمان خواب دستگاه: پرینت قطعات در داخل مجموعه یا استفاده از خدمات برونسپاری پرینت سه بعدی بر اساس نیاز (On-Demand)، سرعت تعمیرات را به میزان چشمگیری افزایش میدهد.
- کاهش هزینههای انبارداری: ذخیرهسازی فایلها به صورت دیجیتال (انبارداری دیجیتال)، نیاز به نگهداری فیزیکی قطعه در انبار را از بین برده و فضای زیادی از کارگاه را آزاد میکند.
- قابلیت سفارشیسازی با انعطافپذیری بالا: ویرایش طرحها و مدلهای سهبعدی در زمان کم و به راحتی قابل انجام است تا انطباق، مونتاژ و عملکرد قطعات جایگزین ارتقا یابد.
- تولید بر اساس تقاضا: در این روش هیچ محدودیتی برای «حداقل تعداد سفارش» (MOQ) وجود ندارد؛ همین امر، تولید قطعات را حتی در تیراژهای تکی بسیار اقتصادی و کاربردی میسازد.
- مستقل شدن از تامینکنندگان بزرگ: کسبوکارها به جای وابستگی زیاد به تولیدکنندگان و تامینکنندگان خارجی، میتوانند قطعات مورد نیاز خود را به صورت داخلی (داخل محوطه کارگاه خود) یا سفارشی تولید کنند.
- بهینهسازی طراحی: فرایند تست کردن شامل ارزیابی و اصلاح طرحها بسیار سریعتر و مقرونبهصرفهتر از روشهای سنتی انجام میشود.
- صرفهجویی در هزینهها: قطعات پیچیده که در حالت عادی باید از چندین بخش مجزا تشکیل شوند، یکپارچه و به عنوان یک قطعه واحد پرینت میشوند؛ این کار هزینههای مرتبط با مصرف مواد و نیروی انسانی را بسیار کاهش میدهد.
بهترین تکنولوژیهای پرینت سه بعدی برای ساخت قطعات یدکی کدام هستند؟
انتخاب تکنولوژی مناسب برای پرینت سه بعدی قطعاتی که دیگر تولید نمیشوند، به میزان دقت، استحکام و پیچیدگی هندسی قطعه بستگی دارد. اکنون فناوریهای پرکاربرد را باهم مرور و ویژگیهای هرکدام را بررسی میکنیم:
مدلسازی ذوبی با فیلامنت یا FDM: یک روش رایج و مقرونبهصرفه که به دلیل کاربری و دسترسی آسان بسیار محبوب است. این روش برای ساخت قطعات پلاستیکی ساده ایدهآل است؛ اما به دلیل ساختار لایهلایه که بر یکپارچگی ساختاری اثر میگذارد، ممکن است بهترین گزینه برای قطعات استحکام بالا نباشد.
زینترینگ لیزری انتخابی یا SLS : این روش و به طور کلی فرایندهای مبتنی بر پودر، بدون هیچگونه ساپورتگذاری، قطعاتی بسیار قوی و یکنواخت تولید میکنند. تکنولوژی SLS برای ساخت طرحهای پیچیده و پلاستیکهای رده مهندسی فوقالعاده بوده و راه حل پیشنهادی ما برای کاربردهای صنعتی است.
استریولیتوگرافی یا SLA: این فناوری به پرینتهایی با رزولوشن بالا و سطوح بسیار صاف تولید معروف است. چنین ویژگیهایی آن را برای ساخت قطعات کوچک با جزئیات ظریف مناسب میسازد. با این حال، برخی از رزینها در روش SLA حساسیت بیشتری به نور داشته و برای دوام کافی، به پرداخت و عملیات تکمیلی (Post-Processing) نیاز خواهند داشت.
زینترینگ مستقیم فلزات با لیزر یا DMLS: برای تولید قطعات یدکی فلزی و استحکام بالا، این روش یک راه حل کاربردی است. اگرچه DMLS نسبت به روشهای مشابه گرانتر است، اما هنگام تولید قطعات تحت بار سنگین یا مقاوم در برابر حرارت، تنها رویکرد موجود است.
جت چندگانه متریال یا MJF: این روش مزایایی مشابه روشهای مبتنی بر پودر ارائه میدهد، اما سرعت تولید و خواص مکانیکی بالاتری ارائه میدهد. این تکنولوژی بیشتر برای تولید نمونههای اولیه کاربردی و تولید با تیراژ پایین مورد استفاده قرار میگیرد.
بهترین متریالهای بازار برای ساخت قطعات یدکی با پرینتر سه بعدی
هنگام تولید قطعات یدکی و جایگزین با پرینترهای سه بعدی، انتخاب متریال باید بر اساس شرایط کاری قطعه صورت بگیرد؛ هر ماده، خواص منحصربهفرد خودش را دارد که آن را برای کاربرد مشخصی مناسب میسازد:
نایلون (Nylon): متریالی بادوام و دارای مقاومت سایشی بالا که برای ساخت قطعات نهایی کاربردی و همچنین قطعات تحت سایش مناسب است.
ABS: استحکام و مقاومت حرارتی خوبی دارد و طیف کاربرد آن، پرینتهای سطح پایین تا صنعتی را شامل میشود.
PETG: در این ماده بین راحتی، چقرمگی و مقاومت شیمیایی یک توازن خوب برقرار است و انتخابی چندمنظوره برای کاربردهای گوناگون است.
پلیپروپیلن (Polypropylene): متریالی انعطافپذیر و مقاوم در برابر خستگی مکانیکی است که برای ساخت لولاها و قطعات با اتصال فشاری (Snap-fit) به کار میرود.
پلیاورتان ترموپلاستیک (TPU): این ماده خاصیت الاستیکی و کشسانی لازم را برای ساخت قطعات نرم یا انعطافپذیر (مانند واشرها و ضربهگیرها) فراهم میکند.
رزینهای حرارت بالا و آمیختههای پلیمری خاص: اغلب برای تولید قطعاتی که به طور مداوم در معرض حرارت بالا قرار دارند استفاده میشود.
آلیاژهای فلزی (استیل ضدزنگ و آلومینیوم): استحکام و دوام فوقالعادهای ارائه میدهند که برای کاربردهای تحت بار شدید بسیار مناسب هستند؛ هرچند گرانتر بوده و برای ساخت قطعه به تجهیزات صنعتی پیشرفته نیاز دارند.
پلیکربنات (Polycarbonate): تا حدودی شفاف بوده و چقرمگی فوقالعاده بالایی ارائه میدهد؛ به همین خاطر هم انتخابی قوی برای تولید قطعات خودرو و عایقهای الکتریکی است.

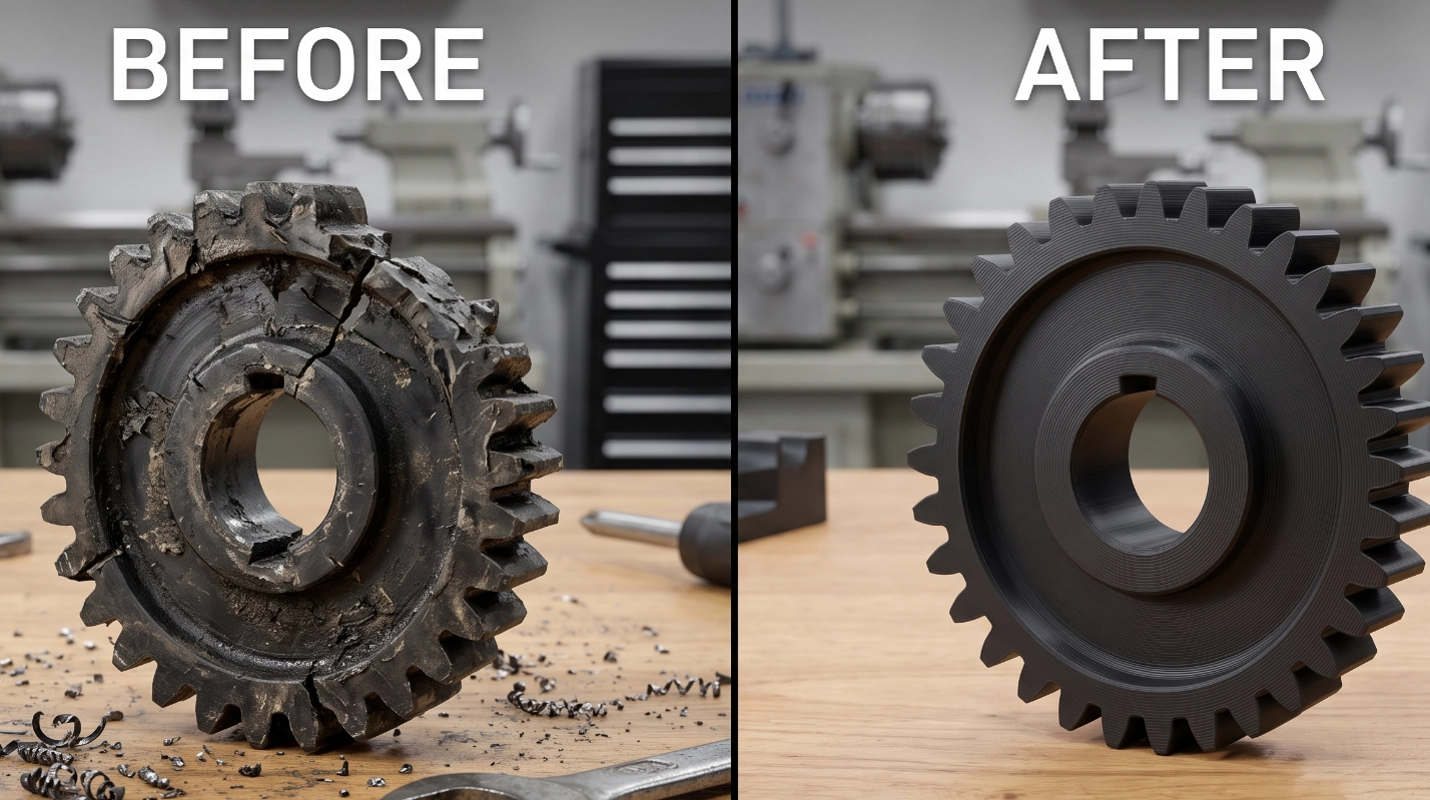

مراحل ساخت یک قطعه یدکی با پرینتر سه بعدی
برای آنکه پرینت سه بعدی قطعات جایگزین به خوبی پیش برود، باید یک مسیر مهندسیشده را دنبال کنید. در غیر این صورت قطعه پرینتشده نمیتواند وظیفه قطعه اصلی را به درستی اجرا کند. در ادامه، مراحل تولید و بازسازی یک قطعه نیازمند یدکی را گام به گام آموزش میدهیم.
گام اول: امکانسنجی فنی
قطعات یدکی در اغلب موارد، باید در کنار تعدادی قطعه دیگر کار کنند. برای اطمینان یافتن از اینکه آیا قطعه پرینتشده جایگزین، بهدرستی کار خواهد کرد یا نه، الزامات فنی مربوط به کاربرد قطعه مانند مقاومت، هندسه و فشارهای مکانیکی وارد بر آن باید ارزیابی شوند. مهمترین معیارهای امکانسنجی که باید مورد بررسی قرار بگیرند عبارتاند از:
- هندسه و فرم قطعه: پرینترهای سهبعدی، آزادی عمل نامحدودی در زمینه طراحی در اختیار شما قرار میدهند؛ بنابراین، به احتمال خیلی زیاد قطعه شما اگر با روش سنتی تولید شده باشد با پرینت سه بعدی هم قابل تولید خواهد بود. البته اعمال برخی اصلاحات در طراحی برای بهینهسازی هزینهها، افزایش سرعت تولید یا ارتقای مقاومت قطعه توصیه میشود.
- ابعاد و اندازه: اندازه قطعه باید در محدوده ابعاد ساخت دستگاه (Build Volume) باشد. این ابعاد در پرینترهای رومیزی حدود ۱۵ تا ۳۰ سانتیمتر در هر یک از جهتهای محور مختصات است. اگر اندازه قطعه بزرگتر باشد، میتوانید قطعه جایگزین را به صورت مونتاژی از چند قطعه کوچکتر طراحی و تولید کنید.
- متریال و مواد اولیه: در جایی که جنس قطعه اهمیت داشته باشد، بیشتر قطعات پلاستیکی و حتی برخی از قطعات فلزی با استفاده از پرینترهای سهبعدی، قابل بازسازی خواهند بود. کافی است متریالی را انتخاب کنید که خواص آن بسیار نزدیک به خواص ماده قطعه اصلی باشد.
- تنشها و فشارهای مکانیکی: مقدار تنشی را که قطعه جایگزین باید تحمل کند به طور دقیق محاسبه کنید. برای ساخت قطعاتی که نیاز به دوام طولانی دارند، از تکنولوژیهای پیشرفتهتر پرینت سهبعدی و متریالهای مهندسی استفاده کنید.
حتی اگر ساخت قطعه یدکی با پرینتر سه بعدی تمام معیارهای بالا را به طور کامل پوشش ندهد، به قطعهای که پرینت میشود به عنوان یک راهکار جایگزین و موقت نگاه کنید تا دستگاه خط تولید شما متوقف نشود، یا به اصطلاح Downtime نداشته باشد. در این سناریو، شما یک قطعه یدکی پرینت میکنید که عملکرد صحیح دستگاه را تضمین میکند اما از نظر دوام محدودیت دارد که تا زمان تامین قطعه اصلی و دائمی مورد استفاده قرار میگیرد.
گام دوم: مهندسی معکوس و دستیابی به مدل سه بعدی دیجیتال
پس از حصول اطمینان از امکانپذیری پرینت سه بعدی قطعه یدکی، باید مدل سهبعدی آن را تهیه کنید؛ در این حال سه راه پیش روی شما وجود دارد:
- دسترسی به فایل اصلی؛ اگر قطعه محصول خودتان است و با نرمافزارهای CAD طراحی شده است، پس فایل دیجیتالی آن را از قبل دارید. همچنین، گاهی برخی تولیدکنندگان فایلهای اصلی CAD قطعات خود را ارائه میدهند که برای ساخت قطعه یدکی میتوانید با پشتیبانی آنها ارتباط بگیرید.
- طراحی و مدلسازی دستی با CAD؛ اگر هیچ طرح آمادهای برای قطعه وجود ندارد، خودتان مدل را در نرمافزارهای طراحی CAD خلق کنید یا آن را به شرکتهای خدمات طراحی بسپارید. در صنعت معمولا برای ایجاد مدل قطعات دارای هندسه ساده، از اندازهگیریهای دستی استفاده میشود.
- مهندسی معکوس با استفاده از اسکن سهبعدی؛ برای قطعاتی که طراحی پیچیدهتری دارند، مهندسی معکوس قطعات و استفاده از اسکنرهای سه بعدی، یک فرایند فوقالعاده قوی برای بازسازی و تولید قطعات یدکی کاملا دقیق است.
گام سوم: پرینت سهبعدی قطعه یدکی
هر زمان که مدل CAD آمادهشد، آن را با استفاده از نرمافزارهای اسلایس پردازش کرده و فایل را برای پرینتر سه بعدی ارسال کنید. انتخاب تکنولوژی و متریال مناسب در این گام بسیار مهم است.
قطعات یدکی که با روش پرینت سه بعدی تولید میشوند، گاهی به طور مستقیم در شرایط کاری قرار میگیرند؛ اما در بیشتر مواقع، نیاز به یک یا چند مرحله عملیات تکمیلی داشته تا بتوانند عملکرد درستی داشته باشند. عملیات تکمیلی که با نام پسپردازش نیز شناخته میشود اغلب شامل مراحل زیر میشود:
- شستوشو (Washing)
- پودرپاشی و پودرزدایی (Depowdering)
- جدا کردن ساپورت (Support Removal)
- پخت نهایی یا تثبیت با نور (Post-Curing)
- سنبادهکاری و پرداخت سطح (Sanding)
گام چهارم: تست، ارزیابی و اصلاح
پس از آماده شدن قطعه جایگزین، تستهای عملکردی را انجام دهید تا مطمئن شوید قطعه یدکی وظیفه خود را به درستی انجام میدهد.
اگر تستها نقاط ضعفی را نشان بدهند، ویژگی ساخت سریع در پرینت سه بعدی این امکان را فراهم میکند که طرح را بازبینی کرده و پس از اصلاح ایرادات آن یک نسخه جدید از قطعه پرینت کنید.
- تست قطعات موقت: برای تست قطعات یدکی موقت، همین که قطعه برای یک مدت زمان محدود عملکرد درستی داشته باشد کافی خواهد بود.
- تست قطعات دائمی: تولیدکنندگانی که قصد دارند پرینت سه بعدی قطعات نایاب را به عنوان یک راه حل برای جایگزین کردن دائمی قطعات سنتی به کار گیرند، باید قطعات جدید را در شرایط واقعی تست کنند؛ ضمن اینکه ویژگیهای فرایند پرینت سهبعدی (مانند تفاوت در استحکام قطعه بر اساس جهتگیری لایهها هنگام پرینت) را نیز در نظر داشته باشند.
سخن آخر
تکنولوژی ساخت قطعات یدکی نایاب با پرینتر سه بعدی، وابستگی صنایع و افراد را به قطعات وارداتی به حداقل رسانده است. با تلفیق مهندسی معکوس، انتخاب هوشمندانه متریال و بهرهگیری از پرینترهای سه بعدی پیشرفته، میتوانید هر قطعه شکستهای را دوباره متولد کرد و هزینههای نگهداری و تعمیرات را به شدت کاهش داد.
