فیلامنت PPA-CF (نایلون کربنی دما بالا)
فیلامنت PPA-CF، پلیفتالآمید تقویت‌شده با الیاف کربن است: سفتترین و مستحکمترین کامپوزیت کربنی رایج در پرینت FDM، با تحمل حرارت تا حدود 227 درجه و خواصی که در رطوبت تقریباً ثابت می‌ماند. در عوض میان لایهها به ضربه حساس است و چاپش تخصصی است. در این صفحه عددهای واقعی، مقایسه با فلز و نکات طراحی آن را می‌خوانید. مادا تکنولوژی قطعات کامپوزیت کربنی را با پرینت FDM صنعتی تا ابعاد 470 × 470 × 470 میلی‌متر می‌سازد.
- 9860 MPaمدول خمشی در صفحهٔ لایهها
- 227 °Cدمای تغییر شکل در 0.45 MPa
- 2.9 %افت استحکام پس از جذب رطوبت
- 470 × 470 × 470حجم ساخت FDM مادا (میلی‌متر)

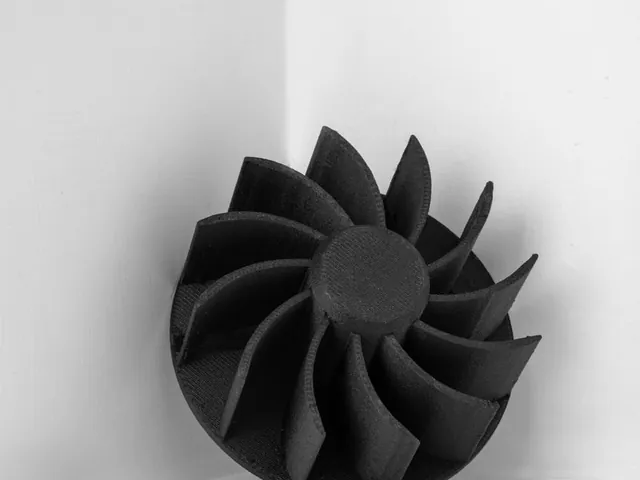

فیلامنت PPA-CF چیست؟
PPA-CF کامپوزیتی از پلیفتالآمید (PPA) و الیاف کوتاه کربن است. PPA یک پلیآمید نیمهآروماتیک است؛ یعنی حلقه‌های آروماتیک در زنجیرهٔ آن، از نایلون‌های معمولی مانند PA6 و PA66 سفتتر، مقاوم‌تر به حرارت و کم‌جذب‌تر به رطوبت‌اش می‌کنند. با الیاف کربن، نتیجه سفتترین و مستحکمترین فیلامنت کربنی رایج در پرینت FDM است.
به گفتهٔ سازنده، PPA-CF حدود 48 درصد مستحکمتر و حدود دو برابر سفتتر از PA6-CF معمولی است و در رطوبت، حتی زیر آب، خواصش را حفظ می‌کند. در عوض چقرمگی میان لایه‌هایش کم است و چاپ آن خشک کردن در دمای بالا، نازل سخت‌کاری‌شده و محفظهٔ بسته می‌خواهد. مقایسهٔ همهٔ گریدهای کربنی را در صفحهٔ فیلامنت فیبر کربن ببینید.
- نوع
- کامپوزیت پلیفتالآمید و الیاف کوتاه کربن
- روش چاپ
- پرینت FDM با نازل سخت‌کاری‌شده و محفظهٔ بسته
- مزیت اصلی
- بیشترین سفتی و استحکام و پایداری در رطوبت
- محدودیت اصلی
- ضربهپذیری کم میان لایهها و چاپ تخصصی
خواص فنی فیلامنت PPA-CF
| خاصیت | در صفحهٔ لایهها (X-Y) | میان لایهها (Z) |
|---|---|---|
| استحکام کششی | 168 ± 4 MPa | 57 ± 5 MPa |
| استحکام خمشی | 208 ± 6 MPa | 63 ± 4 MPa |
| مقاومت ضربه | 41.7 ± 2.8 kJ/m² | 4.3 ± 0.4 kJ/m² |
| مدول خمشی (X-Y) | 9860 MPa |
|---|---|
| دمای تغییر شکل حرارتی (0.45 MPa) | 227 °C |
| دمای تغییر شکل حرارتی (1.8 MPa) | 196 °C |
| دمای ذوب | 258 °C |
| جذب آب اشباع (25 °C، رطوبت 55٪) | 1.30 % |
مقادیر طبق دیتاشیت رسمی سازندهٔ فیلامنت (روش‌های ISO) و مشخصات رسمی همان فیلامنت است. دو نکته در این عددها تعیین‌کننده است: استحکام خمشی میان لایهها کمتر از یک‌سوم صفحهٔ لایه‌هاست و مقاومت ضربه میان لایهها حدود 4.3 کیلوژول بر متر مربع است؛ یعنی جهت چاپ برای PPA-CF از هر کامپوزیت دیگری مهم‌تر است.
PPA-CF در رطوبت: پایدارترین نایلون کربنی
نایلون‌های معمولی با جذب رطوبت نرم می‌شوند. ساختار نیمهآروماتیک PPA این اثر را تقریباً از بین می‌برد؛ استحکام و سفتی PPA-CF در حالت مرطوب تقریباً همان حالت خشک است:
| خاصیت | خشک | مرطوب |
|---|---|---|
| استحکام خمشی (X-Y) | 208 MPa | 202 MPa |
| مدول خمشی (X-Y) | 9860 MPa | 9620 MPa |
| گرید | جذب آب اشباع | افت استحکام |
|---|---|---|
| PPA-CF | 1.30 % | 2.9 % |
| PAHT-CF | 0.88 % | 8.0 % |
| PA6-CF | 2.35 % | 37.1 % |
| PA6-CF معمولی بازار | 3.80 % | 52.5 % |
مقادیر طبق مقایسه‌های رسمی همان سازنده (25 درجه، رطوبت 55 درصد) است. فیلامنت PPA-CF پیش از چاپ همچنان باید در دمای بالا کاملاً خشک شود.
آیا PPA-CF جای آلومینیوم را می‌گیرد؟
PPA-CF سفتترین فیلامنت کربنی رایج است، اما سفتی آلومینیوم حدود هفت برابر آن است. پس جایگزینی فلز با PPA-CF به نوع قطعه بستگی دارد:
| ویژگی | PPA-CF | آلومینیوم |
|---|---|---|
| مدول (سفتی) | حدود 10 گیگاپاسکال (مدول خمشی) | حدود 70 گیگاپاسکال |
| چگالی | بسیار کمتر از آلومینیوم | حدود 2.7 گرم بر سانتی‌متر مکعب |
| تحمل حرارت | حدود 227 درجه زیر بار سبک | صدها درجه |
| رفتار میان لایهها | ضعیف‌تر از صفحهٔ لایهها | یکنواخت در همهٔ جهت‌ها |
| رسانایی و هدایت حرارتی | کم | زیاد |
مقادیر آلومینیوم کلی و برای مقایسهٔ مرتبهٔ بزرگی است.
جایی که PPA-CF جایگزین مناسبی است
براکت‌ها، نگهدارنده‌ها، جیگ و فیکسچر و قطعاتی که بار متوسط دارند و کاهش وزن، مقاومت شیمیایی یا ساخت سریع برایشان مهم است.
جایی که مناسب نیست
قطعاتی که سفتی بالا، بار ضربه‌ای، دقت ابعادی زیر بار سنگین یا رفتار یکنواخت در همهٔ جهت‌ها لازم دارند.
اگر قطعه باید فلزی بماند
پرینت سه بعدی فلزی SLM با آلومینیوم، فولاد یا تیتانیوم، قطعهٔ فلزی متراکم با همان هندسه‌های پیچیده می‌سازد.
ویژگی‌های کلیدی فیلامنت PPA-CF
سفتترین کامپوزیت کربنی
مدول خمشی حدود 9860 مگاپاسکال؛ حدود دو برابر PA6-CF و بیشتر از همهٔ گریدهای کربنی رایج.
بیشترین استحکام
استحکام کششی حدود 168 و خمشی حدود 208 مگاپاسکال در صفحهٔ لایهها.
تحمل حرارت بالا
دمای تغییر شکل حرارتی حدود 227 درجه زیر بار سبک و 196 درجه زیر بار سنگین.
پایدار در رطوبت
افت استحکام پس از جذب رطوبت حدود 2.9 درصد؛ مناسب محیط‌های مرطوب.
پایداری ابعادی
سفتی بالا و جذب کم رطوبت، ابعاد قطعه را در طول زمان ثابت نگه می‌دارد.
جایگزین سبک برای فلز در بار متوسط
برای براکت و ابزار سبک، وزن را کم می‌کند و ساخت را سریع‌تر.
PPA-CF در مقایسه با کامپوزیت‌های دیگر
PPA-CF را کنار PA6-CF، PAHT-CF، PET-CF و PPS-CF روی نمودار ببینید یا متریال‌ها و پارامترهای دیگر را انتخاب کنید.
دنبال چه چیزی هستی؟ یک کاربرد را انتخاب کن تا متریال‌های مناسبش روشن شوند
🏆 برندهٔ هر پارامتر بین متریال‌های انتخاب‌شده
| پارامتر | PLA | PETG | ABS | ASA | PC | TPU | TPE | PA11 | PA12 | PA66 | PA6-CF | PA6-GF | PAHT-CF | PPA-CF | PPS-CF | PET-CF | PVB | Wood |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| استحکام | 6 | 6 | 5 | 5 | 7 | 4 | 2 | 6 | 6 | 7 | 8 | 7 | 8 | 9 | 8 | 7 | 5 | 3 |
| سفتی | 7 | 5 | 5 | 5 | 6 | 1 | 1 | 4 | 4 | 6 | 9 | 8 | 9 | 10 | 10 | 8 | 6 | 6 |
| مقاومت ضربه | 3 | 6 | 6 | 6 | 8 | 10 | 8 | 9 | 8 | 8 | 6 | 6 | 6 | 5 | 4 | 4 | 3 | 2 |
| انعطاف‌پذیری | 1 | 3 | 3 | 3 | 3 | 10 | 10 | 5 | 5 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 |
| مقاومت حرارتی | 2 | 4 | 6 | 6 | 8 | 4 | 3 | 6 | 6 | 7 | 7 | 7 | 9 | 10 | 10 | 6 | 2 | 2 |
| مقاومت شیمیایی | 3 | 7 | 5 | 6 | 6 | 7 | 6 | 7 | 8 | 7 | 7 | 7 | 8 | 8 | 10 | 7 | 3 | 3 |
| مقاومت در فضای باز | 3 | 5 | 4 | 9 | 6 | 6 | 5 | 6 | 6 | 5 | 6 | 6 | 6 | 6 | 7 | 6 | 3 | 2 |
| صرفهٔ اقتصادی | 10 | 9 | 8 | 7 | 6 | 6 | 6 | 5 | 5 | 5 | 4 | 5 | 3 | 2 | 2 | 4 | 6 | 8 |
جمع‌بندی و پیشنهاد
امتیازها نسبی و از 0 تا 10 هستند و بر اساس خواص شناخته‌شدهٔ هر نوع متریال تعیین شده‌اند؛ برای انتخاب اولیه به کار می‌روند و جای دیتاشیت را نمی‌گیرند. عدد دقیق خواص در صفحهٔ هر متریال آمده و خواص گریدهای مختلف یک متریال با هم فرق دارد؛ پیش از ساخت، انتخاب با کارشناسان بررسی می‌شود.
PPA-CF یا PA6-CF یا PAHT-CF یا PET-CF؟
| ویژگی | PPA-CF | PA6-CF | PAHT-CF | PET-CF |
|---|---|---|---|---|
| استحکام خمشی X-Y خشک | 208 MPa | 151 MPa | 125 MPa | 131 MPa |
| استحکام خمشی X-Y مرطوب | 202 MPa | 95 MPa | 115 MPa | 127 MPa |
| مدول خمشی X-Y | 9860 MPa | 5460 MPa | 4230 MPa | 5320 MPa |
| استحکام خمشی میان لایهها (Z) | 63 MPa | 80 MPa | 61 MPa | 49 MPa |
| مقاومت ضربه میان لایهها (Z) | 4.3 kJ/m² | 15.5 kJ/m² | 13.3 kJ/m² | 4.5 kJ/m² |
| دمای تغییر شکل (0.45 MPa) | 227 °C | 186 °C | 194 °C | 205 °C |
مقادیر طبق دیتاشیت‌ها و صفحه‌های رسمی همان سازنده برای هر گرید است.
PPA-CF را انتخاب کنید اگر بیشترین سفتی، استحکام و تحمل حرارت لازم است، قطعه در رطوبت کار می‌کند و بار اصلی در صفحهٔ لایه‌هاست.
PAHT-CF یا PA6-CF را انتخاب کنید اگر قطعه ضربه، لرزش یا بار در جهت ارتفاع می‌بیند؛ مقاومت ضربهٔ میان لایه‌های آن‌ها سه تا چهار برابر PPA-CF است.
PET-CF را انتخاب کنید اگر قطعه گرم و مرطوب است اما سفتی PPA-CF لازم نیست و هزینه و سادگی چاپ اهمیت دارد.
نکات طراحی قطعه برای PPA-CF
بار در صفحهٔ لایهها
استحکام میان لایهها کمتر از یک‌سوم صفحهٔ لایه‌هاست؛ جهت چاپ را بر اساس مسیر بار انتخاب کنید.
پرهیز از ضربه در جهت ارتفاع
زائده‌ها و بخش‌هایی که ضربه می‌خورند نباید عمود بر لایهها بار بگیرند.
گوشه‌های گرد
در متریالی به این سفتی، گوشهٔ تیز نقطهٔ شروع ترک است.
مهرهٔ جاسازیشده
برای رزوههای پرتکرار، مهرهٔ فلزی جاسازیشده؛ ماشین‌کاری هم با ابزار مقاوم به سایش.
تنظیمات پرینت فیلامنت PPA-CF
| دمای نازل | 280 تا 310 °C |
|---|---|
| دمای بستر (با چسب) | 100 تا 120 °C |
| خشک کردن پیش از چاپ | 100 تا 140 °C، 8 تا 12 ساعت |
| آنیل پس از چاپ | 120 تا 140 °C |
| نازل | فولادی سخت‌کاری‌شده |
| محفظه | بسته |
خشک کردن در دمای بالا
PPA-CF دمای خشک کردن بالاتری از نایلون‌های کربنی دیگر می‌خواهد؛ سازنده آون با گردش هوا و دمای یکنواخت را توصیه می‌کند.
آنیل با احتیاط
سازنده هشدار می‌دهد قطعه ممکن است در آنیل تغییر شکل دهد، تاب بردارد و چقرمگی‌اش کم شود؛ آنیل به هندسه و کاربرد قطعه بستگی دارد و پیش از سفارش بررسی می‌شود.
مقادیر طبق دیتاشیت رسمی سازندهٔ فیلامنت است؛ برای گریدهای دیگر، توصیهٔ سازندهٔ همان فیلامنت ملاک است.
کاربردهای فیلامنت PPA-CF
براکت و سازه‌های سبک
قطعات باربر که سفتی و وزن کم هر دو مهم‌اند.
پرینت سه بعدی در مهندسیقطعات گرم خودرو
قطعات کاربردی در محیط گرم، با بررسی بار و شرایط کاری.
پرینت سه بعدی در خودروسازیجیگ و فیکسچر دقیق
ابزار خط تولید که باید زیر بار و در رطوبت ابعادش را حفظ کند.
پرینت سه بعدی در تولید انبوهرباتیک و پهپاد
بازو، شاسی و سازه‌های سفت که ضربهٔ شدید نمی‌بینند.
پرینت سه بعدی در هوافضاتجهیزات در محیط مرطوب
قطعاتی که در هوای پررطوبت یا نزدیک آب کار می‌کنند، با بررسی شرایط.
پرینت سه بعدی در مهندسینمونهٔ عملکردی
نمونه‌هایی که باید سفتی نزدیک به قطعهٔ نهایی داشته باشند.
پرینت سه بعدی در تحقیق و توسعه
محدودیت‌های فیلامنت PPA-CF و جایگزین‌ها
ضربه میان لایهها
مقاومت ضربه میان لایهها حدود 4.3 کیلوژول بر متر مربع؛ برای قطعات ضربه‌پذیر PAHT-CF یا PA6-CF.
چاپ تخصصی
خشک کردن در دمای بالا، نازل سخت‌کاری‌شده، بستر داغ و محفظهٔ بسته لازم است.
هزینه
گران‌ترین گروه فیلامنت‌های کربنی رایج است؛ برای قطعاتی که این سفتی لازم ندارند، گریدهای دیگر اقتصادی‌ترند.
انعطاف بسیار کم
برای قطعات منعطف یا لولادار، PA11 یا TPU مناسب‌ترند.
آنیل
آنیل ممکن است تغییر شکل و کاهش چقرمگی به همراه داشته باشد.
جایگزین فلز پرتنش نیست
برای قطعات فلزی پرتنش، داغ یا سفت، پرینت فلزی SLM مناسب است.
سوالات متداول فیلامنت PPA-CF
فیلامنت PPA-CF چیست؟
کامپوزیتی از پلیفتالآمید، یک پلیآمید نیمهآروماتیک، و الیاف کوتاه کربن برای پرینت FDM؛ سفتترین و مستحکمترین فیلامنت کربنی رایج، با تحمل حرارت تا حدود 227 درجه و پایداری در رطوبت.
تفاوت PPA-CF با PA6-CF چیست؟
به گفتهٔ سازنده، PPA-CF حدود 48 درصد مستحکمتر و حدود دو برابر سفتتر است و در رطوبت تقریباً افت نمیکند، در حالی که PA6-CF حدود 37 درصد افت دارد. در عوض PA6-CF میان لایهها چقرمهتر است و چاپش سادهتر.
آیا PPA-CF جای آلومینیوم را می‌گیرد؟
برای براکت و قطعات سبک با بار متوسط بله، اما سفتی آلومینیوم حدود هفت برابر PPA-CF است؛ برای قطعات سفت، پرتنش یا داغ، پرینت فلزی SLM مناسب است.
مقاومت حرارتی PPA-CF چقدر است؟
طبق دیتاشیت رسمی سازندهٔ فیلامنت، دمای تغییر شکل حرارتی زیر بار 0.45 مگاپاسکال حدود 227 و زیر بار 1.8 مگاپاسکال حدود 196 درجه و دمای ذوب حدود 258 درجه است.
آیا PPA-CF در رطوبت پایدار است؟
بله؛ طبق دیتاشیت سازنده، استحکام خمشی آن در حالت مرطوب از حدود 208 به حدود 202 مگاپاسکال می‌رسد و افت استحکام پس از جذب رطوبت حدود 2.9 درصد است.
نقطهٔ ضعف PPA-CF چیست؟
ضربهپذیری میان لایهها؛ مقاومت ضربه در جهت ارتفاع حدود 4.3 کیلوژول بر متر مربع است. بار و ضربه باید در صفحهٔ لایهها باشد.
PPA-CF بهتر است یا PAHT-CF؟
برای بیشترین سفتی و تحمل حرارت PPA-CF؛ برای قطعاتی که ضربه و لرزش می‌بینند PAHT-CF، چون میان لایهها سه برابر ضربه‌پذیرتر است.
PPA-CF چه تنظیمات چاپی لازم دارد؟
طبق دیتاشیت رسمی سازندهٔ فیلامنت، نازل 280 تا 310، بستر 100 تا 120 درجه با چسب، نازل سخت‌کاری‌شده، محفظهٔ بسته و خشک کردن فیلامنت در 100 تا 140 درجه به مدت 8 تا 12 ساعت.
آیا قطعات PPA-CF قابل ماشینکاریاند؟
بله، با ابزار مقاوم به سایش؛ برای رزوههای پرتکرار، مهرهٔ فلزی جاسازیشده دوام بیشتری دارد.
هزینهٔ ساخت قطعه با PPA-CF چطور محاسبه می‌شود؟
بر اساس حجم و وزن قطعه، زمان چاپ، درصد پرشدگی، تعداد و آنیل در صورت نیاز؛ PPA-CF از گران‌ترین فیلامنت‌های کربنی است. با آپلود فایل در پنل آنلاین برآورد قیمت را می‌بینید.
