چگونه یک مدل سه‌ بعدی برای پرینت طراحی کنیم؟ آموزش گام به گام طراحی فایل سه بعدی

پرینت سه‌بعدی به عنوان یکی از تکنولوژی‌های نوظهور، امکانات بی‌شماری را برای طراحان، مهندسان، معماران و حتی هنرمندان فراهم کرده است، اولین گام شروع فرآیند پرینت سه بعدی نیز با طراحی مدل سه بعدی از قطعه مورد نظر آغاز می‌شود.

با توجه به رشد روزافزون فناوری پرینت سه بعدی، یادگیری طراحی مدل‌ سه‌ بعدی یا همان مدل سازی سه بعدی برای پرینت نیز اهمیت فراوانی پیدا کرده است. در این مقاله، به صورت جامع به بررسی گام به گام نحوه طراحی مدل سه‌بعدی برای پرینت خواهیم پرداخت. از انتخاب نرم‌افزار مناسب تا بهینه‌سازی نهایی مدل، همه‌ی مراحل لازم را به تفصیل توضیح خواهیم داد.

1. انتخاب نرم‌افزار مناسب برای طراحی مدل سه‌ بعدی

اولین گام در طراحی یک مدل سه‌ بعدی انتخاب یک نرم‌افزار مناسب است در حقیقت باید گفت انتخاب نرم‌افزار مناسب یکی از مهم‌ترین مراحل در شروع کار با طراحی سه‌بعدی است.

نرم‌افزارهایی مانند Tinkercad، Fusion 360، Blender و SketchUp برخی از نرم افزارهای محبوب طراحی مدل سه بعدی هستند که هر کدام امکانات و ویژگی‌های خاص خود را دارند. بسته به سطح تجربه و نوع پروژه‌ای که در نظر دارید، می‌توانید یکی از این نرم‌افزارها و ابزارهای آنلاین را انتخاب کنید. در ادامه مزایا و کاربردهای هر یک از این نرم افزارهای طراحی مدل سه بعدی بیشتر آشنا خواهیم شد:

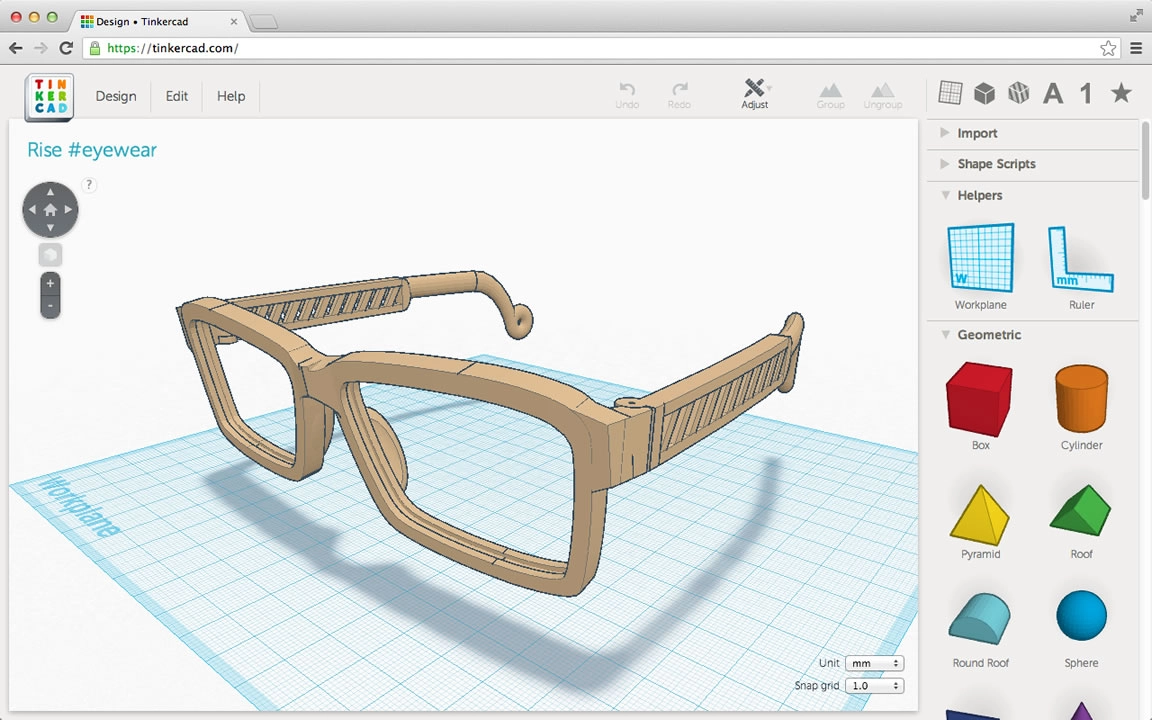

• Tinkercad یکی از بهترین ابزارهای آنلاین طراحی مدل سه بعدی برای مبتدیان:

مزایا: Tinkercad یک نرم‌افزار تحت وب و رایگان است که به‌ویژه برای مبتدیان طراحی شده است. رابط کاربری ساده و بصری آن به کاربران اجازه می‌دهد تا بدون نیاز به دانش فنی پیچیده، مدل‌های سه‌بعدی ساده‌ای را طراحی کنند.

کاربردها: این نرم‌افزار برای پروژه‌های آموزشی، طراحی‌های ساده و پروژه‌های شخصی مناسب است. برای افرادی که به‌تازگی وارد دنیای طراحی سه‌بعدی شده‌اند، Tinkercad نقطه شروع خوبی است.

• Fusion 360 نرم افزار حرفه‌ای طراحی مدل سه بعدی:

مزایا: Fusion 360 یک نرم‌افزار حرفه‌ای و جامع است که توسط شرکت Autodesk توسعه یافته است. این ابزار قدرتمند امکانات متعددی برای طراحی پارامتریک، شبیه‌سازی، و مستندسازی ارائه می‌دهد.

کاربردها: Fusion 360 برای پروژه‌های مهندسی، طراحی صنعتی، و حتی ساخت قطعات مکانیکی بسیار مناسب است. امکانات پیشرفته این نرم‌افزار برای کاربران حرفه‌ای و پروژه‌های پیچیده بسیار مفید خواهد بود.

• Blender یکی از بهترین نرم افزارهای رایگان طراحی و مدل سازی سه بعدی:

مزایا: Blender یک نرم‌افزار متن‌باز و رایگان است که امکانات گسترده‌ای برای مدل‌سازی سه‌بعدی، انیمیشن‌سازی، و رندرینگ ارائه می‌دهد. این نرم‌افزار با توجه به انعطاف‌پذیری و ابزارهای پیشرفته‌ای که دارد، می‌تواند به عنوان یک ابزار قدرتمند برای طراحی مدل‌های پیچیده استفاده شود.

لینک دانلود نسخه کرک شده نرم افزار طراحی سه بعدی blender برای ایرانیان

کاربردها: Blender برای طراحانی که به دنبال ایجاد مدل‌های هنری، انیمیشن‌ها، یا طرح‌های با جزئیات زیاد هستند، انتخابی ایده‌آل است. این نرم‌افزار برای کسانی که به دنبال پروژه‌های خلاقانه و پیچیده‌تر هستند، مناسب است.

• SketchUp از محبوب ترین نرم افزارهای طراحی سه بعدی:

مزایا: SketchUp به دلیل رابط کاربری ساده و قابلیت یادگیری سریع، یکی از محبوب‌ترین نرم‌افزارها برای طراحی‌ سه‌بعدی است. این نرم‌افزار امکان طراحی دقیق و سریع را فراهم می‌کند و ابزارهای قدرتمندی برای مدل‌سازی معماری و طراحی داخلی دارد.

کاربردها: SketchUp به طور گسترده در معماری، طراحی داخلی و طراحی محصول استفاده می‌شود. این نرم‌افزار برای پروژه‌هایی که نیاز به جزئیات معماری دارند، انتخاب مناسبی است. با کاربرد پرینت سه بعدی در معماری و ساخت و ساز بیشتر آشنا شوید.

• SolidWorks از پرکاربردترین نرم افزارهای طراحی سه بعدی در صنعت:

مزایا: SolidWorks یکی از پرکاربردترین نرم‌افزارهای طراحی سه‌بعدی در صنعت است که به دلیل امکانات پیشرفته و محیط کاربری کاربرپسند، بین طراحان مکانیک و مهندسان محبوبیت زیادی دارد. این نرم‌افزار ابزارهای قدرتمندی برای مدل‌سازی پارامتریک، آنالیز سازه‌ای، و شبیه‌سازی دینامیکی ارائه می‌دهد.

لینک دانلود نسخه کرک شده نرم افزار طراحی سه بعدی صنعتی SolidWorks برای ایرانیان

کاربردها: با استفاده از SolidWorks می‌توانید طرح‌های پیچیده صنعتی را با دقت بالا و به‌صورت حرفه‌ای ایجاد کنید.

• CATIA یکی از قدرتمندترین و حرفه‌ای ترین نرم افزارهای طراحی سه بعدی:

مزایا: CATIA که توسط Dassault Systèmes توسعه یافته، امکانات بی‌نظیری در طراحی سطوح پیچیده، مدل‌سازی سه‌بعدی و شبیه‌سازی سیستم‌ها ارائه می‌دهد.

کاربردها: نرم‌افزار طراحی سه بعدی CATIA برای پروژه‌های بزرگ و چندمنظوره، به‌ویژه در محیط‌های کاری مشترک، بسیار مناسب است.این نرم افزار یکی از نرم‌افزارهای قدرتمند و حرفه‌ای برای طراحی و مهندسی در صنایع مختلف، به‌ویژه هوافضا و خودروسازی است.

• (Rhinoceros (Rhino نرم افزاری انعطاف پذیر و قدرتمند برای طراحی و مدل‌سازی سه‌بعدی:

مزایا: Rhinoceros یا به اختصار Rhino یک نرم‌افزار قدرتمند و انعطاف‌پذیر برای طراحی و مدل‌سازی سه‌بعدی است که به دلیل قابلیت‌های بی‌نظیر خود در مدل‌سازی نربز (NURBS)، می‌تواند اشکال پیچیده و با جزئیات بالا را به دقت ترسیم کند. این نرم‌افزار همچنین با افزونه‌های متنوعی که دارد، امکان گسترش و سفارشی‌سازی فرآیندهای طراحی را فراهم می‌کند.

کاربردها: نرم افزار Rhino به‌ویژه در صنایع جواهرسازی، معماری و طراحی صنعتی مورد استفاده قرار می‌گیرد.

• Shapr3D نرم افزاری جدید و بسیار محبوب در طراحی سه بعدی:

مزایا: Shapr3D یک نرم‌افزار نوآورانه و جدید در حوزه طراحی سه‌بعدی است که به سرعت محبوبیت زیادی کسب کرده است. این نرم‌افزار برای دستگاه‌های مبتنی بر iPad طراحی شده و با استفاده از قلم دیجیتال Apple Pencil تجربه‌ای روان و کارآمد از طراحی سه‌بعدی را ارائه می‌دهد. این نرم‌افزار با SolidWorks نیز سازگاری خوبی دارد، که امکان جابجایی آسان فایل‌ها بین این دو نرم‌افزار را فراهم می‌کند.

لینک دانلود نرم افزار طراحی و مدل سازی سه بعدی Shapr3D

کاربردها: Shapr3D با رابط کاربری ساده و شهودی خود، مناسب برای طراحان صنعتی و مهندسانی است که به دنبال یک ابزار سریع و کارآمد برای ایجاد مدل‌های سه‌بعدی هستند.

انتخاب نرم‌افزار مناسب، پایه و اساس فرآیند طراحی سه بعدی است و تعیین می‌کند که چگونه می‌توانید ایده‌های خود را به مدل‌ سه‌ بعدی تبدیل کنید. استفاده از ابزارهای حرفه‌ای و تجربه عملی در طراحی مدل‌های سه‌بعدی، می‌تواند روند کاری شما را ساده‌تر و نتایج را حرفه‌ای‌تر کند.

اگر به دنبال ساخت یک مدل سه‌بعدی دقیق و با کیفیت برای پروژه خود هستید، تیم مجرب ما با سال‌ها تجربه در زمینه طراحی و خدمات پرینت سه‌ بعدی آماده است تا شما را در هر مرحله همراهی کند.

2. آشنایی با مفاهیم پایه طراحی سه‌ بعدی و ساخت فایل سه بعدی

برای شروع به طراحی و ساخت فایل سه بعدی، آشنایی با مفاهیم پایه طراحی سه‌ بعدی و ابزارهای اصلی در نرم‌افزارهای طراحی ضروری است. شما باید با اصولی مانند اکسترود (Extrude)، بولین (Boolean)، فلیپ (Flip)، اسکیل (Scale) و روتیت (Rotate) آشنا شوید.

 این مفاهیم به شما کمک می‌کنند تا درک بهتری از فرآیند طراحی داشته باشید، اشکال پایه را ایجاد و آن‌ها را به مدل‌های پیچیده‌تر و با کیفیت و دقت بالاتر تبدیل کنید. در این بخش به توضیح مختصری درباره برخی از مفاهیم پایه طراحی سه بعدی میپردازیم:

• اکسترود (Extrude) در طراحی سه بعدی به چه معناست؟

اکسترود یکی از ابزارهای اصلی در طراحی سه‌ بعدی است که به شما امکان می‌دهد تا یک سطح دو‌بعدی را به یک حجم سه‌بعدی تبدیل کنید. برای مثال، می‌توانید یک مستطیل دوبعدی را انتخاب کرده و آن را به یک مکعب سه‌بعدی اکسترود کنید.

• • کاربرد اکسترود(Extrude) در طراحی سه بعدی: این ابزار در طراحی‌های صنعتی، قطعات مکانیکی و حتی در طراحی‌های معماری بسیار پرکاربرد است. اکسترود یکی از پایه‌ای‌ترین و پر استفاده‌ترین ابزارها در نرم‌افزارهای مدل‌سازی سه‌بعدی است.

• ابزار بولین (Boolean) در طراحی و مدل سازی سه بعدی:

ابزارهای بویلین به شما اجازه می‌دهند تا عملیات منطقی مانند اتحاد (Union)، تفریق (Difference) و تقاطع (Intersection) را بر روی اشکال سه‌بعدی انجام دهید. این عملیات به شما کمک می‌کند تا اشکال پیچیده‌تری را ایجاد یا اصلاح کنید.

• • کاربرد بولین(Boolean) در طراحی سه بعدی: از ابزار بولین برای ایجاد سوراخ‌ها، برش‌ها، یا ترکیب اشکال مختلف استفاده می‌شود. برای مثال، اگر بخواهید یک سوراخ در وسط یک مکعب ایجاد کنید، می‌توانید از عملیات تفریق استفاده کنید.

• معرفی ابزار فلیپ (Flip) در مدل سازی سه بعدی:

ابزار فلیپ به شما امکان می‌دهد تا مدل خود را حول یک محور معین وارونه کنید. این ویژگی برای ایجاد اشیاء آینه‌ای یا تنظیم جهت مدل بسیار مفید است.

• • کاربرد ابزار فلیپ(Flip) در نرم افزارهای طراحی سه بعدی: فلیپ کردن مدل‌ها برای ایجاد قطعاتی که باید در جهت‌های مختلف با هم ترکیب شوند، بسیار کاربرد دارد. به عنوان مثال، در طراحی جواهرات یا مدل‌های معماری.

• اسکیل (Scale) در نرم افزارهای طراحی سه بعدی چیست؟

ابزار اسکیل برای تغییر اندازه نسبی اشیاء استفاده می‌شود. با استفاده از این ابزار می‌توانید مدل خود را به نسبت‌های مختلف بزرگ یا کوچک کنید.

• • کاربرد ابزار Scale: اسکیل برای تنظیم ابعاد نهایی مدل پیش از پرینت سه بعدی، یا هماهنگ کردن اندازه‌ها در طراحی‌های ترکیبی بسیار پرکاربرد است.

• روتیت (Rotate) در طراحی سه بعدی:

روتیت به شما امکان می‌دهد تا مدل خود را حول یک محور خاص بچرخانید. این ابزار برای تنظیم جهت مدل‌ها یا تطبیق آن‌ها با محورهای مشخص مورد استفاده قرار می‌گیرد.

• • کاربرد Rotate: از ابزار روتیت در تمام مراحل طراحی، از تنظیم زاویه‌های اولیه تا تعیین جهت قرارگیری مدل‌ها در صحنه نهایی استفاده می‌شود.

آشنایی با این ابزارها و مفاهیم پایه، به شما امکان می‌دهد تا با سهولت بیشتری مدل‌های سه‌بعدی خود را ایجاد و ویرایش کنید و به تدریج به سمت طراحی‌های پیچیده‌تر پیش بروید.

3. رعایت اصول طراحی برای پرینت سه‌بعدی

پرینت سه‌بعدی محدودیت‌ها و نیازهای خاص خود را دارد. هنگام طراحی یک مدل سه‌بعدی و ساخت یک فایل سه بعدی برای پرینتر سه بعدی، باید به اصول خاصی توجه کنید تا مدل نهایی به درستی و با کیفیت بالا چاپ شود. به عنوان مثال، باید به ضخامت دیواره‌ها، زاویه‌های بدون ساپورت (Overhangs)، و ابعاد مدل توجه کنید تا مدل شما به درستی پرینت شود.

بهتر است از آغاز پروژه، این اصول را در نظر بگیرید تا از مشکلات احتمالی در فرآیند پرینت جلوگیری شود. عدم رعایت این اصول ممکن است منجر به خطاهای پرینت و هدر رفتن زمان و مواد شود.

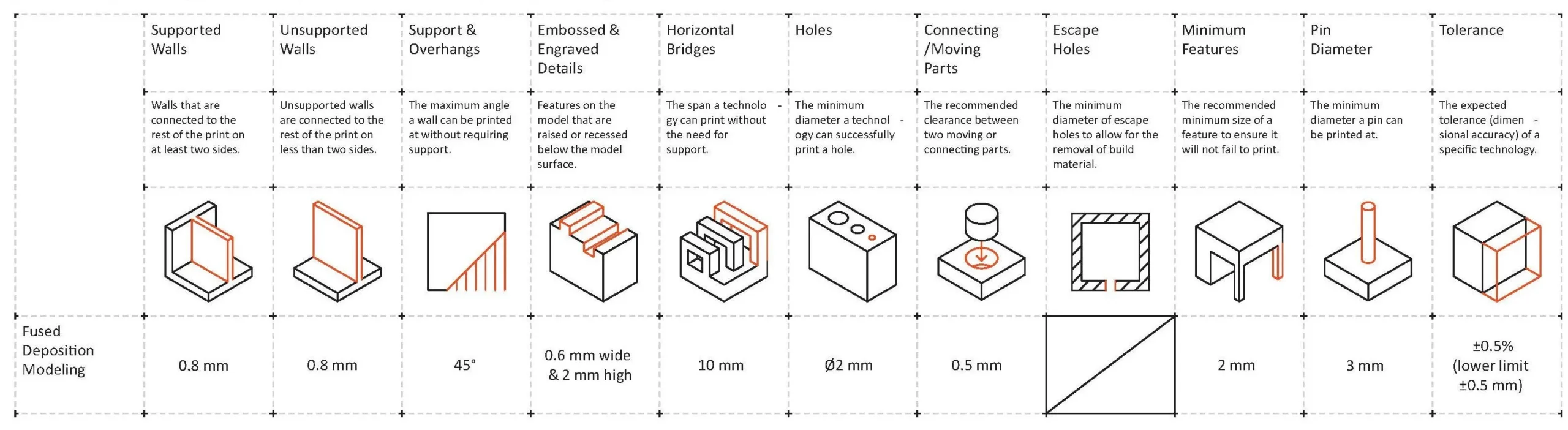

برخی از اصول اولیه طراحی برای ساخت فایل پرینت سه بعدی:

• ضخامت دیواره‌ها (Wall Thickness):

 یکی از مهم‌ترین عواملی که باید در طراحی مدل‌ها برای پرینت سه‌بعدی در نظر بگیرید، ضخامت دیواره‌ها است. دیواره‌های خیلی نازک ممکن است در حین پرینت شکسته شوند یا به درستی چاپ نشوند.

• • راهنمایی: معمولاً حداقل ضخامت دیواره‌ها باید بین ۰.۸ تا ۱ میلی‌متر باشد، اما این مقدار بسته به نوع پرینتر و ماده مصرفی ممکن است متفاوت باشد. حتماً قبل از شروع پرینت، دستورالعمل‌های پرینتر سه بعدی خود را بررسی کنید. در این خصوص مقاله ترجمه شده‌ی راهنمای طراحی سه بعدی در Formlabs نیز می‌تواند برایتان مفید باشد.

• زاویه‌های بدون پشتیبانی (Overhangs):

در پرینت سه‌بعدی، زوایایی که بیش از ۴۵ درجه از محور عمودی انحراف دارند ممکن است بدون ساپورت گذاری به درستی چاپ نشوند. این بخش‌ها به دلیل عدم حمایت از لایه‌های زیرین ممکن است دچار افت کیفیت شوند.

• • راهنمایی: برای جلوگیری از این مشکل، می‌توانید از ساپورت‌ها (Support Structures) در نرم‌افزار اسلایسر استفاده کنید یا طراحی مدل را به گونه‌ای تغییر دهید که از این زوایا جلوگیری شود.

 اگر برایتان سوال است که منظور از ساپورت در پرینت سه بعدی چیست ما به شما مقاله “ساپورت‌گذاری در پرینت سه بعدی؛ چه زمانی باید از ساپورت استفاده کنیم؟“ مجله ماداتکنولوژی را پیشنهاد میکنیم.

• ابعاد و اندازه‌ها:

اطمینان حاصل کنید که ابعاد مدل شما با حجم کاری پرینتر سه بعدی شما سازگار است. مدل‌های خیلی بزرگ ممکن است نیاز به تقسیم به بخش‌های کوچکتر داشته باشند، در حالی که مدل‌های خیلی کوچک ممکن است در چاپ جزئیات دچار مشکل شوند.

• • راهنمایی: قبل از شروع پرینت، حتماً حجم کاری پرینتر را بررسی کنید و مطمئن شوید که مدل شما در محدوده ابعاد قابل چاپ قرار دارد. همچنین، جزئیات بسیار ریز ممکن است در مدل‌های کوچکتر به درستی چاپ نشوند، بنابراین بررسی جزئیات قبل از چاپ ضروری است.
• تراکم اینفیل (Infill Density):

تراکم اینفیل (Infill Density) تعیین می‌کند که چه مقدار از فضای داخلی مدل با مواد پر شود. تراکم‌های بالاتر باعث افزایش استحکام مدل می‌شوند اما زمان پرینت و مقدار مصرف مواد نیز افزایش می‌یابد.

• • راهنمایی: برای مدل‌های تزئینی یا مواردی که به استحکام زیاد نیاز ندارند، می‌توانید از تراکم اینفیل کمتر استفاده کنید (مثلاً ۱۰-۲۰٪). برای قطعات کاربردی که باید مقاوم باشند، تراکم اینفیل بیشتر (۳۰-۵۰٪ یا بیشتر) مناسب‌تر است.

با رعایت این اصول، می‌توانید مدل‌های خود را به گونه‌ای طراحی کنید که نه تنها از نظر زیبایی‌شناسی جذاب باشند، بلکه از نظر فنی نیز برای پرینت سه‌بعدی مناسب و کارآمد باشند.

برای اینکه طراحی‌های شما به سطح جدیدی از دقت و کیفیت برسد، همکاری با کارشناسانی که توانایی‌های خود را در این زمینه اثبات کرده‌اند، می‌تواند یک قدم بزرگ به جلو باشد.

4. استفاده از ابزارهای پیشرفته طراحی سه بعدی

بعد از آشنایی با اصول پایه، می‌توانید از ابزارهای پیشرفته‌تری در نرم‌افزارها و ابزارهای آنلاین طراحی سه‌ بعدی استفاده کنید تا مدل‌های پیچیده‌تر و دقیق‌تری ایجاد کنید. این ابزارها به شما امکان می‌دهند تا به طراحی‌های خود جزئیات بیشتری بدهید و مدل‌هایی حرفه‌ای‌تر بسازید.

برخی از ابزارهای پیشرفته طراحی و مدل سازی سه بعدی:

• پارامتریک مدلینگ (Parametric Modeling) در طراحی سه بعدی:

در طراحی پارامتریک، مدل‌ها بر اساس پارامترهایی (مانند طول، عرض، ارتفاع) ساخته می‌شوند که می‌توانند در هر زمان تغییر کنند. این روش به شما امکان می‌دهد تا مدل‌ها را به سرعت تغییر داده و تنظیم کنید.

• • مزایای طراحی پارامتریک مدلینگ (Parametric Modeling) : طراحی پارامتریک برای پروژه‌هایی که نیاز به تغییرات مکرر دارند یا برای تولید قطعات با ابعاد مختلف استفاده می‌شوند، بسیار مفید است. این تکنیک به ویژه در طراحی قطعات مکانیکی و معماری کاربرد دارد.
• اسکالپتینگ (Sculpting) در مدل سازی و طراحی سه بعدی:

اسکالپتینگ یک روش طراحی است که به شما امکان می‌دهد تا مدل‌های خود را به صورت مستقیم و به مانند مجسمه‌سازی، با تغییر شکل‌ها و سطوح به صورت دستی ایجاد کنید. این ابزار به شما امکان می‌دهد تا جزئیات پیچیده و ارگانیک را در مدل‌های خود ایجاد کنید.

• • مزایای طراحی سه بعدی اسکالپتینگ (Sculpting): اسکالپتینگ برای ایجاد مدل‌های هنری، کاراکترهای انیمیشنی و طرح‌های با جزئیات پیچیده بسیار مناسب است. این ابزار به ویژه در نرم‌افزارهایی مانند Blender و ZBrush استفاده می‌شود و به طراحان آزادی بیشتری در خلق مدل‌های پیچیده می‌دهد.
• کاربرد ابزار کاتینگ (Cutting) در طراحی سه بعدی:

ابزار کاتینگ به شما امکان می‌دهد تا بخش‌هایی از مدل را برش دهید یا حذف کنید. این ابزار برای ایجاد سوراخ‌ها، بریدن بخش‌های ناخواسته و اصلاح مدل‌ها بسیار مفید است.

• • مزایا: کاتینگ برای اصلاحات سریع و دقیق در مدل‌ها، ایجاد اتصالات و همچنین در طراحی‌های صنعتی و مکانیکی بسیار پرکاربرد است. با استفاده از این ابزار می‌توانید مدل‌های خود را به قطعات کوچکتر تقسیم کنید که برای پرینت‌های پیچیده‌تر ضروری است.
• ترکیب طرح سه بعدی با داده‌های اسکن‌شده سه بعدی:

در برخی موارد، ممکن است بخواهید مدل‌های سه‌بعدی خود را با داده‌های اسکن‌شده سه بعدی ترکیب کنید. این امکان به شما اجازه می‌دهد تا مدل‌های واقع‌گرایانه‌تری ایجاد کنید یا از داده‌های موجود به عنوان پایه‌ای برای طراحی خود استفاده کنید.

• • مزایا: ترکیب داده‌های اسکن‌شده سه بعدی با مدل‌های سه‌بعدی طراحی‌شده به شما امکان می‌دهد تا از دقت بالاتری برخوردار باشید و مدل‌هایی که با دنیای واقعی همخوانی بیشتری دارند، ایجاد کنید. این تکنیک به ویژه در صنایع پزشکی، هنر و مهندسی معکوس کاربرد دارد.

استفاده از این ابزارهای پیشرفته به شما امکان می‌دهد تا مدل‌های خود را به سطح بالاتری از دقت و جزئیات برسانید و همچنین امکان طراحی‌های خلاقانه و پیچیده‌تری را فراهم می‌کند.

هر چه مدل سه‌بعدی شما دقیق‌تر و با جزئیات بیشتری طراحی شود، نتیجه نهایی چاپ نیز بی‌نقص‌تر خواهد بود؛ به همین دلیل، انتخاب ابزارها و همکاری با متخصصان باتجربه در حوزه طراحی و پرینت سه بعدی، اهمیت بالایی دارد.

5. بررسی و بهینه‌سازی مدل سه بعدی برای پرینت

پس از اتمام ساخت فایل پرینت سه بعدی، قبل از ارسال مدل به پرینتر سه‌بعدی، باید مدل سه بعدی خود را بررسی و بهینه‌سازی کنید تا از مشکلاتی که ممکن است در حین پرینت رخ دهد جلوگیری کنید. این مرحله شامل بررسی‌هایی است که کیفیت پرینت و دقت نهایی مدل سه بعدی شما را تضمین می‌کند.

• مانیفولد بودن مدل سه بعدی (Watertight/Manifold Model):

یک مدل مانیفولد مدلی است که در آن همه وجوه و لبه‌ها به درستی به هم متصل شده‌اند و هیچ حفره یا شکافی وجود ندارد. اگر مدل مانیفولد نباشد، پرینتر نمی‌تواند لایه‌ها را به درستی تشخیص دهد و پرینت با مشکلاتی مانند نشت مواد یا ناتمام ماندن چاپ مواجه خواهد شد.

↵راهنمایی : از ابزارهای بررسی مانفولد در نرم‌افزارهای مدل‌سازی یا نرم‌افزارهای اختصاصی مانند Meshmixer یا Netfabb استفاده کنید تا مطمئن شوید مدل شما هیچ‌گونه حفره یا شکاف غیرمنطقی ندارد.

• تقلیل تعداد پولیگان‌ها در طراحی فایل سه بعدی (Decimation):

در برخی موارد، مدل‌های سه‌بعدی دارای تعداد بسیار زیادی پولیگان هستند که می‌تواند زمان پرینت را افزایش دهد و فایل پرینت سه بعدی را سنگین کند. این مسئله به‌ویژه در مدل‌های پیچیده یا اسکن‌شده می‌تواند مشکل‌ساز شود.

↵راهنمایی : از ابزارهای کاهش پولیگان مانند Decimate در Blender یا Reduce در Meshmixer استفاده کنید. این ابزارها به شما کمک می‌کنند تا بدون کاهش چشمگیر در کیفیت مدل، تعداد پولیگان‌ها را کاهش دهید و مدل را برای پرینت سه بعدی بهینه‌سازی کنید.

• رفع خطاهای سطح (Surface Errors) در مدل سازی سه بعدی:

خطاهای سطح یا همان Surface Error ها مانند سوراخ‌ها، برخوردهای هندسی یا تقاطع‌های نادرست می‌توانند باعث مشکلات پرینت شوند. این خطاها معمولاً نتیجه‌ای از طراحی پیچیده یا استفاده از ابزارهای مختلف در طراحی هستند.

↵راهنمایی : ابزارهایی مانند Meshmixer و Netfabb به شما امکان می‌دهند تا این خطاها را شناسایی و به صورت خودکار یا دستی رفع کنید. اطمینان از صحت سطح مدل، برای جلوگیری از مشکلات پرینت بسیار حیاتی است.

• بررسی اسکیل(scale) و تناسبات در طراحی سه بعدی:

قبل از پرینت، باید مطمئن شوید که مدل سه بعدی شما در ابعاد و تناسبات صحیح قرار دارد. این کار به ویژه برای مدل‌هایی که باید در یک محصول یا قطعه خاص قرار گیرند بسیار مهم است.

↵راهنمایی : از ابزارهای اندازه‌گیری در نرم‌افزار مدل‌سازی استفاده کنید تا مطمئن شوید مدل شما در اندازه و تناسبات صحیح طراحی شده است. همچنین، حتماً با تنظیمات پرینتر سه بعدی خود بررسی کنید که مقیاس مدل با مقیاس پرینت منطبق باشد.

با انجام این بررسی‌ها و بهینه‌سازی‌ها، می‌توانید مطمئن شوید که مدل شما برای پرینت سه‌بعدی آماده است و پرینت نهایی با کیفیت بالا و بدون مشکلات فنی انجام خواهد شد.

6. انتخاب فرمت فایل سه بعدی برای پرینت سه بعدی-بررسی فرمت‌های مختلف فایل مدل سه بعدی برای پرینت

پس از اتمام طراحی و بهینه‌سازی مدل، نوبت به ذخیره‌سازی فایل برای پرینت می‌رسد. انتخاب فرمت فایل مناسب به نوع پرینتر سه بعدی و نرم‌افزار مورد استفاده شما بستگی داشته و اهمیت زیادی دارد زیرا فرمت‌های مختلفی برای یک فایل پرینت سه‌بعدی وجود دارد. فرمت‌های رایج فایل برای پرینت سه بعدی معمولا عبارتند از STL، OBJ ، 3MF وAMF که هر یک مزایا و کاربردهای خاص خود را دارند.

• فایل (STL (Stereolithography:

فرمت STL پرکاربردترین فرمت برای پرینت سه‌بعدی است و توسط اکثر پرینترهای سه‌بعدی پشتیبانی می‌شود. این فرمت مدل شما را به مجموعه‌ای از مثلث‌های کوچک تقسیم می‌کند که برای پردازش در پرینتر مناسب است.

مزایای استفاده از فرمت STL در پرینت سه بعدی:

فرمت STL ساده و کارآمد است و حجم فایل‌های آن نیز نسبتاً کوچک می‌باشد. این فرمت بیشتر برای مدل‌های ساده و بدون نیاز به جزئیات رنگی یا تکسچر استفاده می‌شود. برای آشنایی بیشتر با فایل STL مقاله “ آموزش جامع تبدیل و ساخت فایل‌ STL برای پرینت سه‌بعدی- صفر تا صد فرمت STL ” را از دست ندهید.

• فرمت OBJ برای مدل سه بعدی:

فرمت OBJ علاوه بر هندسه مدل، اطلاعات مربوط به تکسچر و رنگ‌ها را نیز نگه می‌دارد. این فرمت برای مدل‌هایی که نیاز به جزئیات بیشتر دارند، مانند مدل‌های هنری و پیچیده، بسیار مناسب است.

مزایای استفاده از فرمتOBJ:

فرمت OBJ امکان ذخیره‌سازی اطلاعات بیشتری مانند رنگ‌ها، تکسچرها و UV-mapping را فراهم می‌کند که برای مدل‌هایی با جزئیات دقیق و پیچیده مفید است.

• فرمت (3MF (3D Manufacturing Format:

3MF یک فرمت جدیدتر و پیشرفته‌تر است که توسط مایکروسافت و برخی از شرکت‌های دیگر پیشنهاد شده است. این فرمت اطلاعات بیشتری از جمله متریال‌ها، رنگ‌ها و تنظیمات پرینت را ذخیره می‌کند.

مزایای فرمت 3MF در پرینت سه بعدی:

3MF نسبت به STL و OBJ حجم کمتری دارد و می‌تواند اطلاعات کامل‌تری درباره مدل ارائه دهد. این فرمت به‌ویژه برای کاربران حرفه‌ای و پروژه‌های پیچیده‌تر مناسب است.

• فرمت (AMF (Additive Manufacturing File Format:

AMF یک فرمت XML است که می‌تواند اطلاعات پیچیده‌ای را درباره مدل‌های سه‌بعدی، از جمله متریال‌ها و ساختارهای چندجزئی ارائه دهد.

مزایای فرمت AMF:

این فرمت برای پروژه‌هایی که نیاز به اطلاعات بیشتری دارند، مانند متریال‌های متعدد یا ساختارهای پیچیده، بسیار مناسب است. AMF از دقت بیشتری نسبت به STL برخوردار است.

انتخاب فرمت مناسب به نوع پروژه و نیازهای خاص شما بستگی دارد. برای اکثر پروژه‌ها، STL گزینه‌ای استاندارد و مطمئن است، اما اگر مدل شما نیاز به جزئیات بیشتری دارد، می‌توانید از OBJ یا 3MF استفاده کنید.

7. آماده‌سازی مدل سه بعدی برای پرینت

پس از اتمام طراحی مدل سه بعدی مناسب و بهینه‌سازی مدل، نوبت به آماده‌سازی فایل سه بعدی برای پرینت می‌رسد. در این مرحله، باید مدل را در نرم‌افزار اسلایسر (Slicer) بارگذاری کنید. اسلایسرها ابزارهایی هستند که مدل شما را به لایه‌های نازک تقسیم کرده و مسیرهای حرکت نازل پرینتر سه بعدی را تعیین می‌کنند. نرم‌افزارهایی مانند Cura و PrusaSlicer از معروف‌ترین اسلایسرها هستند که می‌توانید از آن‌ها استفاده کنید.

8. بررسی و تنظیمات پرینتر سه‌بعدی

قبل از شروع به پرینت، باید تنظیمات پرینتر سه بعدی خود را بررسی کنید. عواملی مانند دما، سرعت پرینت، ضخامت لایه‌ها و تراکم اینفیل (Infill Density) می‌توانند بر کیفیت نهایی پرینت تاثیرگذار باشند. اطمینان حاصل کنید که همه این تنظیمات به درستی انجام شده‌اند.

9. انجام پرینت و ارزیابی نتیجه

با تنظیمات مناسب، پرینتر را راه‌اندازی کرده و فرآیند پرینت را آغاز کنید. پس از اتمام پرینت، مدل نهایی را با دقت بررسی کنید و اگر نیاز به اصلاحاتی وجود دارد، آن‌ها را انجام دهید. ارزیابی نتیجه به شما کمک می‌کند تا در پروژه‌های بعدی طراحی‌های بهتری داشته باشید.

سخن آخر

طراحی مدل‌های سه‌بعدی برای پرینت می‌تواند چالش‌برانگیز باشد، اما با پیروی از مراحل این راهنما، می‌توانید به سادگی این فرآیند را طی کنید و مدل‌هایی با کیفیت بالا ایجاد کنید. تجربه نشان داده است که انتخاب صحیح ابزارها و همراهی با متخصصان در فرآیند طراحی مدل‌ سه‌ بعدی، نتایجی فراتر از انتظار به همراه دارد.

پرینت سه‌بعدی فرصت‌های بی‌نظیری را برای خلاقیت و نوآوری فراهم می‌کند و با یادگیری این مهارت، شما نیز می‌توانید از این فرصت‌ها بهره‌مند شوید. ارتباط با حرفه‌ای‌ها در طراحی مدل‌های سه‌بعدی می‌تواند به شما کمک کند تا با خیال راحت روی جزئیات و خلاقیت تمرکز کنید، در حالی که روند تولید با دقت و کارآیی بالا پیش می‌رود.
