ضخامت پوسته در پرینت سه‌ بعدی چیست؟ راهنمای کامل برای تنظیم شل (Shell)

وقتی صحبت از استحکام قطعات پرینت سه‌ بعدی می‌شود، بسیاری از کاربران فقط به افزایش درصد اینفیل (infill) فکر می‌کنند. اما واقعیت این است که راه‌های مؤثرتری هم برای تقویت قطعه وجود دارد. یکی از مهم‌ترین و در عین حال ساده‌ترین این روش‌ها، افزایش شل یا Shell در مدل است؛ چیزی که با نام‌هایی مانند دیوار جانبی، محیط یا ضخامت پوسته در پرینت سه‌ بعدی نیز شناخته می‌شود.

در این مقاله به زبان ساده بررسی می‌کنیم که shell یا شل چیست، ضخامت پوسته در پرینت سه بعدی چه نقشی در کیفیت و استحکام چاپ دارد و چطور می‌توان با تنظیم درست آن، هم از نظر فنی و هم از نظر صرفه‌جویی در زمان و مواد، نتیجه‌ای بهتر به‌دست آورد. اگر به دنبال چاپ سه‌بعدی دقیق‌تر و مقاوم‌تر هستید، این راهنما برای شماست.

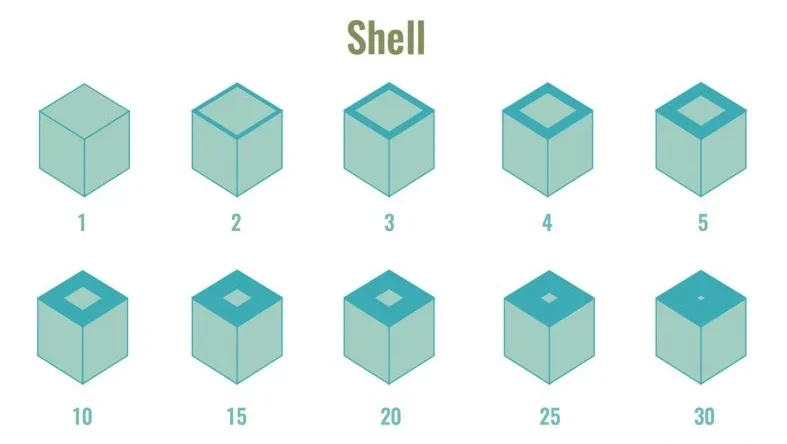

شل(shell) ضخامت پوسته در پرینت سه‌ بعدی چیست؟

وقتی از «شل» یا Shell صحبت می‌کنیم، منظورمان همان پوسته‌ بیرونی قطعه پرینت‌شده است؛ بخشی که شما با چشم می‌بینید و آن را لمس می‌کنید. اما این پوسته فقط یک لایه سطحی نیست. در واقع، شِل‌ها معمولاً از چندین دیواره‌ی متوالی تشکیل می‌شوند که از بیرونی‌ترین لایه تا لایه‌های داخلی‌تر ادامه دارند و در کنار هم، ساختاری مقاوم برای قطعه ایجاد می‌کنند.

در بیشتر مدل‌های پرینت سه‌بعدی، قطعه کاملاً توپر نیست؛ بلکه داخل آن معمولاً با الگوی infill (شبکه‌ای یا مشبک)، که قبلا در مقاله اینفیل چیست درباره اش صحبت کردیم، پر می‌شود تا در مصرف فیلامنت صرفه‌جویی شده و زمان چاپ کاهش یابد. اما نکته‌ای که بسیاری از کاربران از آن غافل می‌مانند این است که ضخامت پوسته در پرینت سه‌ بعدی، یعنی تعداد دیواره‌های بیرونی یا همان شل‌ها، تأثیر بسیار بیشتری نسبت به infill بر استحکام قطعه دارد – به‌ویژه در جهت‌های خاص.

در واقع اگر فقط درصد infill را بالا ببرید، بدون اینکه به شل توجه کنید، ممکن است نه‌تنها به استحکام قابل‌توجهی نرسید، بلکه مقدار زیادی فیلامنت هم هدر برود. دلیل آن هم ساده است: پیوند بین infill و شل، اگر ضعیف باشد یا تعداد شل‌ها کم باشد، باعث می‌شود نیرو به‌درستی در قطعه توزیع نشود و مقاومت کلی کاهش یابد.

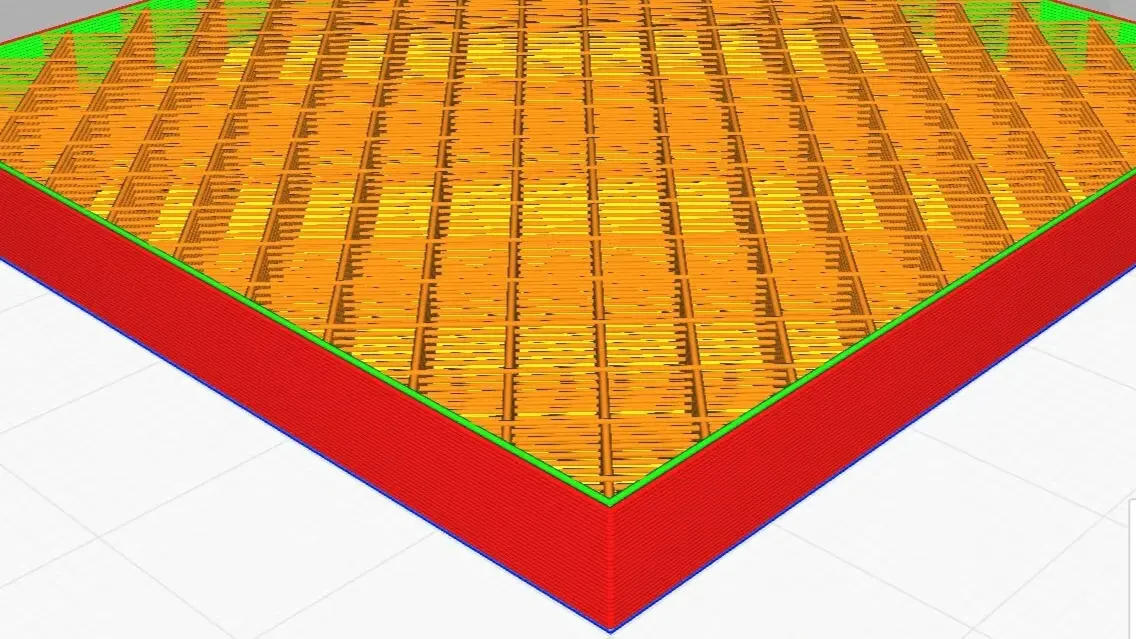

نکته جالب این است که لایه‌های شل از داخل به بیرون چاپ می‌شوند و بیرونی‌ترین لایه همان چیزی است که شما آن را سنباده می‌زنید یا رنگ می‌کنید. لایه‌های پشت آن، که به آن‌ها inner shells گفته می‌شود، ساختار محکم‌تری برای دیواره بیرونی فراهم می‌کنند. همچنین، برای اتصال بهتر بین شل و infill، چاپگر خطوط infill را طوری می‌گذارد که کمی درون لایه‌های داخلی شل نفوذ کنند و پیوندی محکم ایجاد کنند.

در ادامه مقاله، بررسی می‌کنیم که چگونه می‌توان تعداد شل‌ها را تنظیم کرد، چه تأثیری بر کیفیت و مقاومت چاپ دارند، و چه موقع بهتر است ضخامت پوسته در پرینت سه بعدی را افزایش دهید.

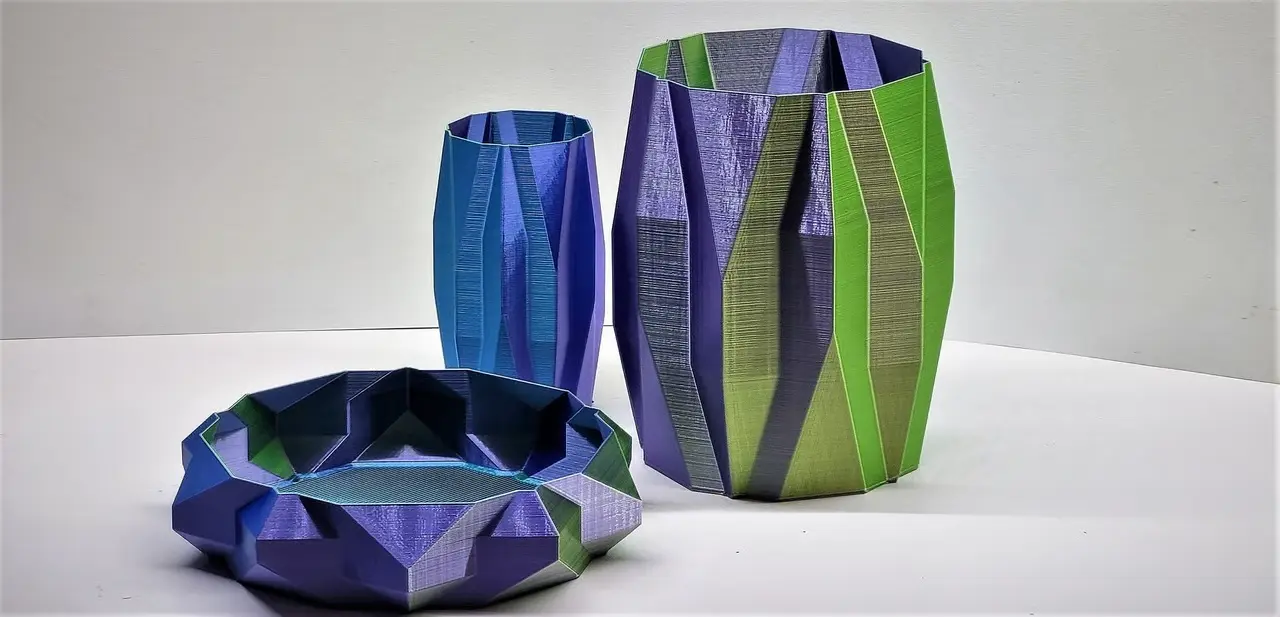

تأثیر شل‌ها (Shells) یا ضخامت پوسته بر کیفیت و استحکام پرینت سه‌ بعدی

قطعاتی که با پرینتر سه‌بعدی FDM تولید می‌شوند، معمولاً ایزوتروپیک (هم‌مقاومت در تمام جهات) نیستند. یعنی در جهت‌های مختلف، مقاومت متفاوتی دارند. یکی از عوامل مهمی که روی این ویژگی تأثیر می‌گذارد، تعداد شل‌ها یا همان دیواره‌های بیرونی مدل است.

به‌طور خلاصه، افزایش تعداد شل‌ها یا ضخامت دیواره در پرینت سه بعدی باعث می‌شود قطعه‌ی شما:

• مقاوم‌تر
• سنگین‌تر
• و دارای زمان چاپ طولانی‌تر باشد.

از طرف دیگر، اگر تعداد شل‌ها کم باشد، پرینت سریع‌تر و سبک‌تر خواهد بود، اما احتمال شکنندگی و ضعف مکانیکی بالاتر می‌رود.

مثلاً اگر قصد دارید یک قطعه بزرگ و تخت را چاپ کنید که دیواره‌های صاف و بلندی در جهت محور Z دارد، بهتر است از چند شل استفاده کنید. چرا؟ چون در هنگام سرد شدن، پلاستیک کمی جمع می‌شود و ممکن است دیواره‌ها خم یا تاب بردارند. Infill تا حدی می‌تواند این مشکل را کاهش دهد، اما اضافه کردن ۲ یا ۳ شل تأثیر به‌مراتب بیشتری دارد.

با این حال، چاپ قطعات بزرگ با تعداد شل بالا، علاوه بر مصرف فیلامنت بیشتر، ممکن است مشکلاتی مثل چسبندگی ضعیف به صفحه ساخت (bed) را هم به دنبال داشته باشد. علت آن این است که دیواره‌های ضخیم در زمان سرد شدن، فشار بیشتری به پایه وارد می‌کنند و ممکن است گوشه‌های مدل از صفحه جدا شوند.

از طرف دیگر، باید به وزن و زمان پرینت هم توجه داشت. دیواره‌های بیشتر، زمان چاپ را افزایش می‌دهند و این موضوع می‌تواند احتمال شکست در حین چاپ را بالا ببرد.

بنابراین، انتخاب تعداد مناسب شِل (میزان مناسب برای ضخامت پوسته در پرینت سه بعدی)، یک تصمیم وابسته به هدف و کاربرد قطعه است. به‌عنوان یک قاعده کلی:

• برای نازل 0.4 میلی‌متری: استفاده از ۲ تا ۴ شل توصیه می‌شود.
• برای نازل‌های 0.6 یا 0.8 میلی‌متری: ۱ تا ۲ شل کافی است (چون هر دیواره ضخیم‌تر است).

برای رسیدن به بهترین نتیجه، شاید نیاز باشد چند بار قطعه را با تنظیمات مختلف چاپ کنید و نتیجه را بررسی نمایید. البته، لطفاً در هنگام دور ریختن پرینت‌های ناموفق، آن‌ها را به شیوه‌ای مسئولانه بازیافت یا دفع کنید.

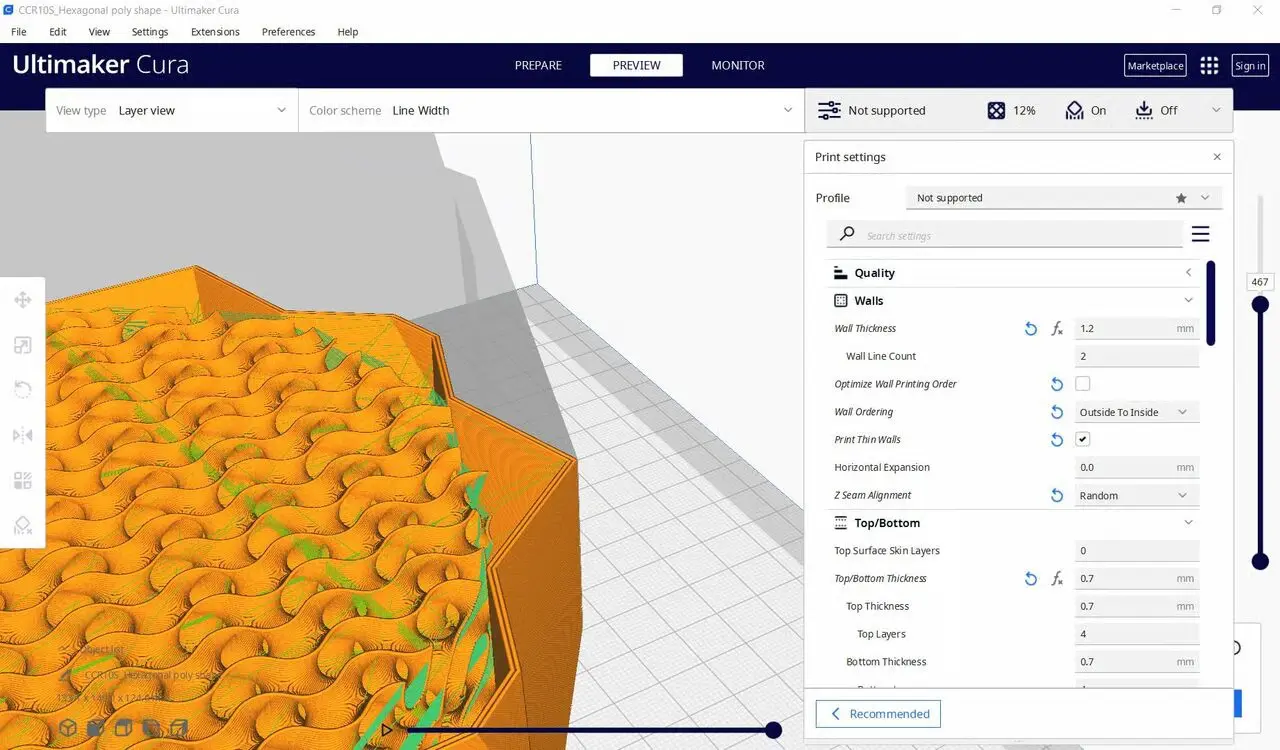

تنظیمات شل (Shell) یا ضخامت پوسته در نرم‌افزارهای پرینت سه‌ بعدی

در نگاه اول، ممکن است اصطلاحاتی مانند Shell، Perimeter، Wall و Top/Bottom Layers کمی گیج‌کننده به نظر برسند؛ به‌خصوص چون در نرم‌افزارهای مختلف ممکن است با تعاریف متفاوتی از آن‌ها روبه‌رو شوید. اما نگران نباشید، در این بخش با زبان ساده به بررسی این مفاهیم می‌پردازیم.

در اکثر نرم‌افزارهای اسلایسر، واژه‌ی Shell به تمام بخش‌هایی گفته می‌شود که infill (پرکننده داخلی) نیستند. یعنی دیواره‌ها، لایه‌های بالا و پایین،all the solid stuff!

• Perimeter یا دیواره بیرونی: خطوطی که هر دیواره را تشکیل می‌دهند.
• Wall Thickness یا ضخامت دیواره: تعداد پرایمرها (perimeters) ضرب‌در عرض هر خط چاپ. مثلاً اگر عرض نازل شما ۰.۴ میلی‌متر باشد و دو پرایمر انتخاب کنید، ضخامت دیواره برابر با ۰.۸ میلی‌متر خواهد بود.

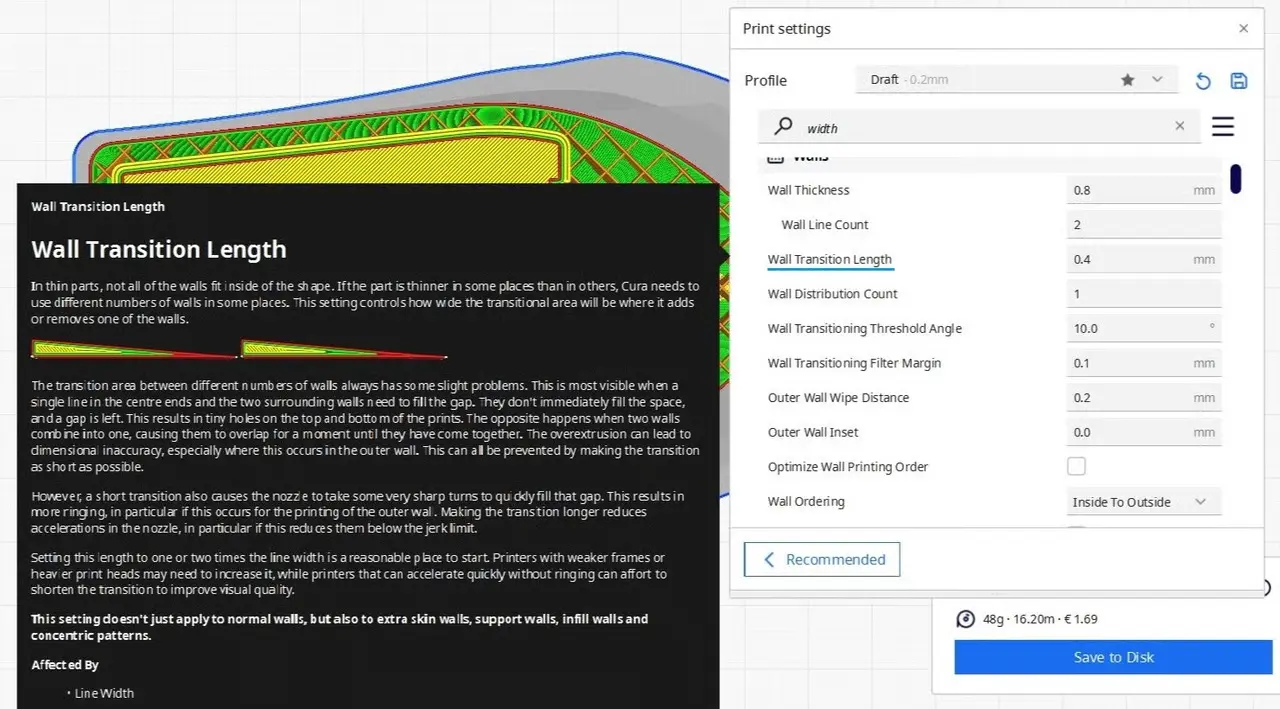

تنظیمات Shell در Cura کجا هستند؟

در نرم‌افزار Cura، می‌توانید تنظیمات مربوط به شل‌ها را در بخش‌های زیر پیدا کنید:

• Walls (دیواره‌ها): تنظیم تعداد خطوط دیواره‌ها یا پرایمرها
• Top/Bottom > Top Layers و Bottom Layers: تعیین تعداد لایه‌هایی که سطح بالا و پایین مدل را می‌سازند

این تنظیمات به شما امکان می‌دهند تا میزان صلبیت، استحکام، و کیفیت سطح قطعه‌ی نهایی را کنترل کنید. به‌عنوان مثال:

• لایه‌های بالا (Top Layers)، روی کیفیت سقف مدل تأثیر دارند.
• لایه‌های پایین (Bottom Layers)، در چسبندگی به صفحه ساخت و یکپارچگی پایه نقش دارند.

در برخی موارد، کاهش تعداد لایه‌های پایین می‌تواند به چسبندگی بهتر قطعه به صفحه ساخت کمک کند، چراکه فشار انقباض در سطح پایین کمتر می‌شود. البته، این کار ممکن است از استحکام کلی قطعه بکاهد، بنابراین بهتر است به‌جای کم کردن این عدد، روی تنظیم دقیق لایه اول (First Layer) تمرکز کنید.

آشنایی با موتور Arachne در Cura و Slicerهای جدید

اگر تا به حال توصیه‌هایی مبنی بر اینکه ضخامت دیواره‌ها را مضربی از عرض نازل انتخاب کنید شنیده‌اید، باید بدانید این توصیه برای نسخه‌های قدیمی‌تر نرم‌افزارهای اسلایسر کاملاً درست بود.

در گذشته، اگر این عدد دقیق تنظیم نمی‌شد، ممکن بود بین دیواره‌ها فاصله‌های کوچکی باقی بماند که:

• باعث کاهش استحکام می‌شد،
• مواد بیشتری مصرف می‌کرد،
• و زمان پرینت را افزایش می‌داد.

اما در نسخه‌های جدید Cura، PrusaSlicer و SuperSlicer، با استفاده از موتور جدیدی به نام Arachne، این مشکل برطرف شده است. این موتور هوشمند می‌تواند عرض خطوط چاپی را به صورت پویا تغییر دهد تا شکاف‌های بین دیواره‌ها را پر کند. بنابراین دیگر نیازی نیست به‌طور دستی ضخامت دیواره را با عرض نازل هماهنگ کنید.

اگر از اسلایسرهایی استفاده می‌کنید که Arachne را پشتیبانی نمی‌کنند، همچنان بهتر است ضخامت دیواره را به‌صورت مضرب صحیحی از عرض نازل تنظیم کنید تا از ایجاد فضاهای خالی در ساختار دیواره جلوگیری شود.

نکات پایانی شل‌ها (Shells) در پرینت سه‌ بعدی

در دنیای پرینت سه‌بعدی، تنظیمات مربوط به شل‌ها (shells) ممکن است در ابتدا کمی گیج‌کننده به نظر برسد، اما درک آن‌ها می‌تواند تفاوت بزرگی در کیفیت و استحکام قطعه چاپ شده ایجاد کند. پیش از اینکه پرینت را شروع کنید، چند نکته مهم را همیشه به خاطر داشته باشید:

• حالت Vase Mode یا Spiralize Outer Contour فقط یک دیواره (یک شل) چاپ می‌کند. در این حالت، دیواره‌ها به صورت یک خط مارپیچ از پایین تا بالای مدل کشیده می‌شوند و نمی‌توانید تعداد شل‌ها را افزایش دهید. این حالت بیشتر برای مدل‌های دکوراتیو و سبک مناسب است و استحکام کمی دارد.
• اگر مدل شما دارای فضای خالی (کِوِیتی) داخلی یا دیواره‌های خیلی نازک است، افزایش تعداد شل‌ها یا ضخامت دیواره نمی‌تواند فضای داخلی را پر کند. نرم‌افزار اسلایسر فقط به اندازه‌ای دیواره چاپ می‌کند که در مدل جای بگیرد و امکان پر کردن کامل فضاهای خیلی کوچک را ندارد.
• هرچند ویژگی‌های فیزیکی و مکانیکی فیلامنت‌ها متفاوت است، معمولاً حتی یک دیواره ساده هم می‌تواند نیروی قابل توجهی را تحمل کند. به شما توصیه می‌کنیم روی پرینتر خود آزمایش کنید و ببینید با کمترین میزان مصرف فیلامنت، چه میزان استحکام قابل قبولی می‌توانید داشته باشید.
• اگر قصد دارید قطعه چاپ شده را سنباده بزنید یا به عبارتی سطح آن را صیقل دهید، بهتر است حداقل از دو دیواره استفاده کنید و ایده‌آل‌تر این است که چهار دیواره داشته باشید. چرا که با حذف لایه‌های سطحی، ممکن است به ضخامت دیواره اصلی آسیب برسد و استحکام قطعه کاهش یابد.

جمع‌بندی

تنظیم درست Shell یا ضخامت پوسته در پرینت سه‌ بعدی، یکی از کلیدهای اصلی برای رسیدن به چاپ‌های مستحکم‌تر، دقیق‌تر و بهینه‌تر است. برخلاف تصور رایج که تنها افزایش درصد اینفیل می‌تواند باعث تقویت قطعات شود، افزایش تعداد دیواره‌های بیرونی یا شل‌ها تأثیر بسیار بیشتری بر مقاومت قطعه دارد و به ویژه در جهت‌هایی که نیروی بیشتری وارد می‌شود، عملکرد بهتری نشان می‌دهد.

اما باید توجه داشت که افزایش بیش از حد شل‌ها، علاوه بر مصرف بیشتر مواد، می‌تواند زمان چاپ را طولانی‌تر و وزن قطعه را بیشتر کند و حتی باعث مشکلاتی مانند تاب برداشتن یا چسبندگی ضعیف به صفحه ساخت شود. بنابراین انتخاب تعداد شل‌ها باید متناسب با کاربرد قطعه، جنس فیلامنت و شرایط چاپ باشد.

با پیشرفت نرم‌افزارهای اسلایسر، به‌ویژه با وجود موتور هوشمند Arachne، دیگر نیازی نیست حتما ضخامت پوسته را به‌صورت دقیق مضربی از عرض نازل تنظیم کنیم، چون این موتور به‌صورت پویا عرض خطوط را تنظیم می‌کند تا ساختار مستحکم و بدون فاصله‌های خالی شکل بگیرد.

همچنین، باید به محدودیت‌های حالت‌های خاص چاپ مثل Vase Mode توجه داشت که تنها یک دیواره چاپ می‌کند و برای قطعاتی با دیواره‌های نازک یا دارای حفره داخلی، افزایش شل یا ضخامت پوسته راه‌حل مناسبی برای پر کردن فضای داخلی نیست.

در نهایت، اگر هدف شما چاپ قطعاتی با کیفیت سطحی بالا و امکان پس‌پرداخت مانند سنباده‌زنی است، توصیه می‌شود حداقل از دو تا چهار دیواره استفاده کنید تا در حین پرداخت سطح، استحکام اصلی دیواره‌ها حفظ شود.
