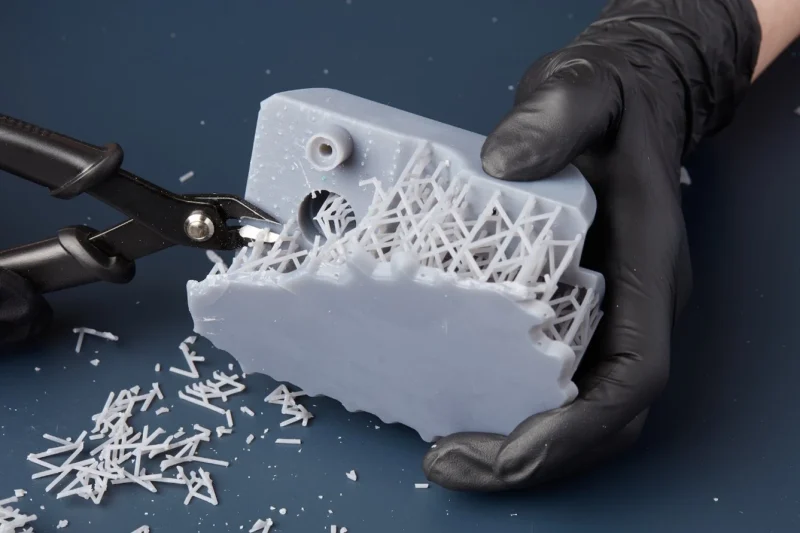

حذف ساپورت پرینت سه بعدی رزینی و FDM – راهنمای بهترین تکنیک‌های جداکردن ساپورت از قطعه‌های پرینتی

حذف ساپورت پرینت‌ سه ‌بعدی، یکی از بخش‌های مهم مرحله پس‌پردازش است؛ بعد از این کار، تفاوت یک قطعه معمولی و مدل حرفه‌ای بی‌نقص مشخص می‌شود! در واقع ساپورت‌گذاری در پرینت سه بعدی برای این انجام می‌شود که از اورهنگ‌ها، پل‌ها و بخش‌های پیچیده مدل که در هنگام پرینت هنوز به استحکام کافی نرسیده‌اند، محافظت شود؛ اما جدا کردن آن‌ها بدون رعایت تکنیک‌ها، استفاده از ابزار مناسب و تنظیمات دقیق پرینت، می‌تواند منجر به خراب شدن پرینت یا باقی‌ماندن رد ساپورت روی سطح قطعه شود. بنابراین، حذف ساپورت پرینت‌ سه ‌بعدی، هرچند ساده به نظر می‌رسد، نیازمند دانش و تجربه است.

قدم اول، شناخت انواع ساپورت‌ها و تفاوت‌های میان آن‌ها است. بعد از آن، باید بدانیم که برای جدا کردن هر نوع ساپورت، نیازمند چه نوع ابزاری و چه روشی هستیم. ما در این مقاله نه تنها به تکنیک‌های اصلی این کار می‌پردازیم، بلکه نکات و ترفندهایی به شما خواهیم گفت که کمتر جایی درباره آن‌ها صحبت می‌شود؛ از ترفندهای کوچک گرفته تا تنظیمات اسلایسر که پروسه حذف ساپورت پرینت‌ سه ‌بعدی را آسان‌تر می‌کنند.

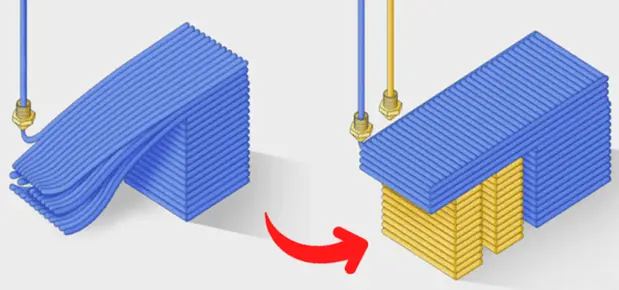

ساپورت در پرینت سه‌بعدی چیست و چرا استفاده می‌شود؟



ساپورت‌ها در پرینت سه‌بعدی نقشی حیاتی در جلوگیری از ریزش یا تغییر شکل مدل دارند. در بسیاری از مدل‌ها، بخش‌هایی مانند اورهنگ‌ها (Overhangs)، بریج‌ها (Bridges) و هندسه‌های پیچیده وجود دارند که اگر در هنگام پرینت شدن، تکیه‌گاه مناسبی نداشته باشند، دچار افتادگی یا شکست می‌شوند. در چنین شرایطی، سازه‌های مضاعفی به نام ساپورت پرینت می‌شوند که وظیفه تکیه‌گاه این بخش‌ها را داشته و به دلیل نقاط اتصال کوچک، جدا کردن آن‌ها راحت خواهد بود.

با وجود اهمیت ساپورت‌گذاری، حذف ساپورت پرینت‌ سه ‌بعدی همیشه کار ساده‌ای نیست؛ به‌خصوص زمانی که قطعه دارای جزئیات ظریف یا بخش‌های نازک و حساس باشد. اگر این مرحله به‌درستی انجام نشود، ممکن است به سطح قطعه آسیب وارد شود یا حتی بخشی از مدل بشکند. به همین دلیل، حذف یا جداسازی ساپورت‌ها یکی از مهم‌ترین مراحل پس‌پردازش (Post-Processing) در پرینت سه‌بعدی محسوب می‌شود.

در حالت ایده‌آل، فرایند حذف ساپورت پرینت‌ سه ‌بعدی باید از مرحله طراحی مدل در نظر گرفته شود. اگر بتوان مدل را به شکلی طراحی یا جهت‌دهی کرد که نیازی به ساپورت نداشته باشد، کیفیت نهایی پرینت به‌مراتب بالاتر خواهد بود. اما در مواقعی که ناگزیر به استفاده از ساپورت هستیم، انتخاب نوع ساپورت مناسب و آشنایی با روش‌های صحیح حذف آن، نقش کلیدی در حفظ کیفیت ظاهری و استحکام قطعه دارد.

چرا شناخت ساپورت برای حذف آن مهم است؟

در پرینترهای سه‌بعدی FDM، قطعه به‌صورت لایه‌به‌لایه و با قرارگیری ترموپلاستیک مذاب روی لایه قبلی ساخته می‌شود. به همین دلیل، هر لایه جدید باید توسط لایه زیرین خود پشتیبانی شود. اگر بخشی از مدل بدون هیچ تکیه‌گاهی پرینت شود، احتمال افتادگی یا حتی شکست کامل آن بسیار بالاست. برای جلوگیری از این مشکل، از ساختارهای ساپورت استفاده می‌شود.

در پرینت‌های رزینی (SLA، DLP و LCD) اما، نحوه شکل‌گیری قطعه و نوع اتصال ساپورت به مدل با پرینت‌های FDM متفاوت است. در این دسته از فناوری‌ها، ساپورت‌ها معمولا با نقاط تماس کوچک متعددی به سطح قطعه متصل می‌شوند؛ بنابراین اگر محل اتصال یا نوع آن‌ها به‌درستی انتخاب نشود، رد ساپورت روی قطعات به جای مانده و در حالت بدتر هم منجر به کنده‌شدن سطح و شکستن قطعه می‌شود.

ارتباط نوع ساپورت با متریال پرینت سه‌بعدی

در FDM، ساپورت‌ها معمولا از جنس همان متریال قطعه (مثل PLA یا ABS) یا از مواد قابل حل مانند PVA پرینت می‌شوند؛ اما در پرینت‌های رزینی، ساپورت‌ها ساختاری شکننده و نقطه‌ای دارند. این تفاوت‌ها سبب می‌شود روش حذف ساپورت پرینت‌ سه ‌بعدی، ابزار مورد نیاز و حتی زمان مناسب جداسازی در هر فناوری متفاوت باشد. شناخت این ارتباط به شما کمک می‌کند ساپورت‌ها را به راحتی حذف کرده و از آسیب به قطعه جلوگیری کنید.

انواع ساپورت در پرینت سه‌بعدی

در ادامه، رایج‌ترین انواع ساپورت را که در فناوری‌های مختلف پرینت سه‌بعدی استفاده می‌شوند بررسی می‌کنیم:

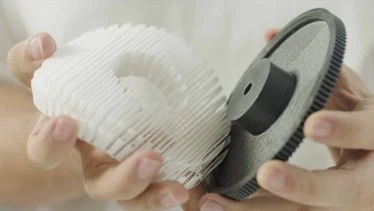

• ساپورت جداشونده (Breakaway Supports – FDM)



این نوع ساپورت از همان متریال قطعه یا مشابه آن ساخته می‌شود و رایج‌ترین ساپورت در پرینت‌های FDM محسوب می‌شود، اما اگر با تنظیمات درستی پرینت نشود، ممکن است به سطح قطعه آسیب بزند.

• ساپورت حل شدنی با اکسترودر دوگانه (Soluble Supports – FDM)



این ساپورت‌ها از موادی مانند PVA (حل‌شونده در آب) یا HIPS (حل‌شونده در لیمونن) ساخته می‌شوند. استفاده از آن‌ها فرایند حذف ساپورت پرینت سه‌بعدی را بسیار ساده و ایمن می‌کند، اما نیازمند پرینتری با دو هد اکسترودر هستند و هزینه متریال آن‌ها بالاتر است.

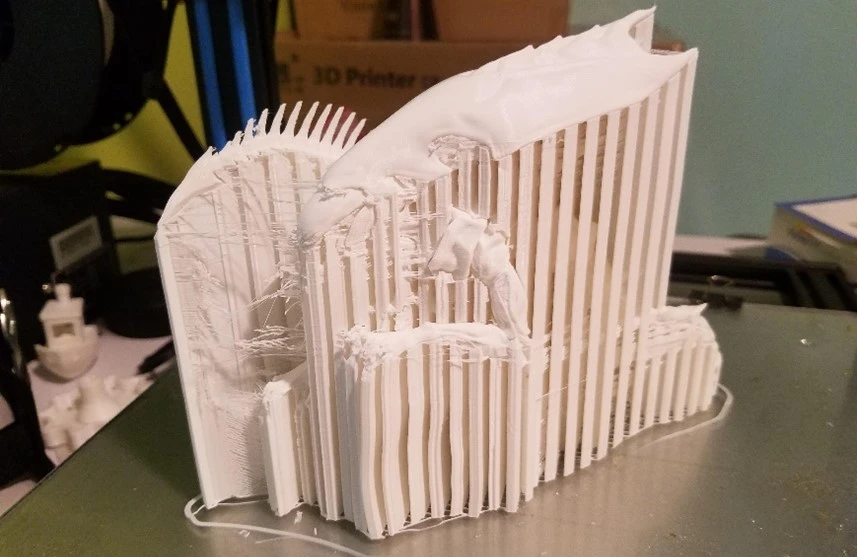

• ساپورت شبکه‌ای یا خطی (Lattice / Linear Supports)



این نوع ساپورت دسته‌ای از ستون‌های عمودی را تشکیل داده و تمام سطح اورهنگ را پشتیبانی می‌کند. ساپورت شبکه‌ای پایداری بالایی دارد، اما حذف آن دشوارتر است و احتمال آسیب به سطح قطعه نیز بیشتر خواهد بود.

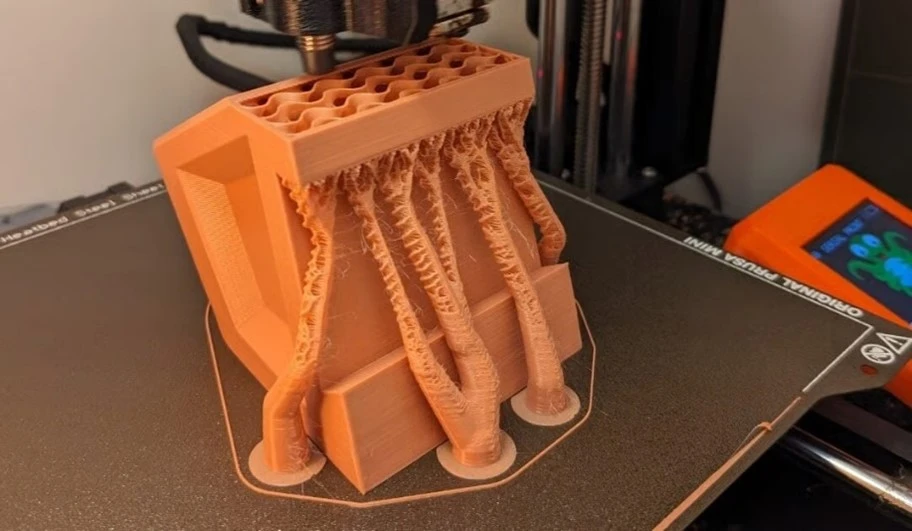

• ساپورت درختی (Tree Supports)



ساپورت درختی تنها در نقاط مشخصی به مدل متصل می‌شود و ظاهری شبیه شاخه‌های درخت دارد. ساپورت‌های درختی متریال کمتری مصرف می‌کنند، راحت‌تر جدا می‌شوند و سطح زیرین را بهتر حفظ می‌کنند. با این حال، برای اورهنگ‌های صاف و بزرگ گزینه مناسبی نیستند و به زمان اسلایس بیشتری نیاز دارند.

• ساپورت ترکیبی (Hybrid Supports)

ترکیبی از ساپورت‌های خطی و درختی است که در بخش‌های مختلف مدل به‌صورت هوشمند استفاده می‌شود. این نوع ساپورت تعادل خوبی بین استحکام و سهولت حذف ایجاد می‌کند و در بسیاری از اسلایسرهای مدرن در دسترس است.

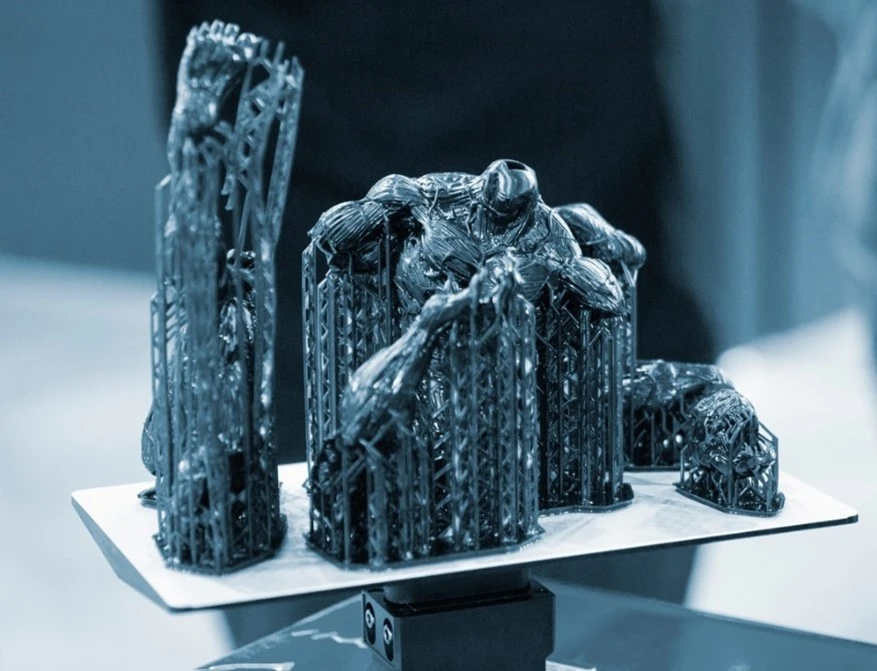

• ساپورت رزینی (Resin Supports – SLA/DLP/LCD)



این ساپورت‌ها معمولا شکننده هستند و با ابزارهایی مانند سیم‌چین یا Flush Cutter جدا می‌شوند. زمان در حدف این نوع ساپورت‌ها پارامتر مهمی است.

میزان سختی حذف	معایب	مزایا	فناوری	نوع ساپورت
متوسط	احتمال آسیب به سطح	ساده، بدون متریال اضافی	FDM	Breakaway
آسان	هزینه بالا، نیاز به تجهیزات	حذف بسیار تمیز، مناسب قطعات پیچیده	FDM (اکسترودر دوگانه)	Soluble (PVA/HIPS)
سخت	آسیب به سطح، مصرف متریال زیاد	پایداری بالا	FDM	Linear / Lattice
آسان	مناسب نبودن برای سطوح صاف	مصرف متریال کم، حذف آسان	FDM	Tree Supports
متوسط	تنظیمات پیچیده‌تر	تعادل بین استحکام و حذف آسان	FDM	Hybrid
متوسط	رد ساپورت، نیاز به ابزار	دقت بالا، مناسب جزئیات	رزینی	Resin Supports

تکنیک‌های حذف ساپورت پرینت‌ سه ‌بعدی FDM

حذف ساپورت پرینت‌ سه ‌بعدی  FDM معمولا چالش‌برانگیزتر از آن چیزی است که در نگاه اول به نظر می‌رسد. دلیل این موضوع، اتصال فیزیکی و نسبتا قوی بین ساپورت‌ها و قطعه اصلی است. انتخاب تکنیک یا ترفند مناسب برای حذف ساپورت پرینت‌ سه ‌بعدی  FDM، به نوع ساپورت، متریال مصرفی و تنظیمات پرینت بستگی دارد. بهترین روش‌های موجود در ادامه بررسی می‌شوند؛

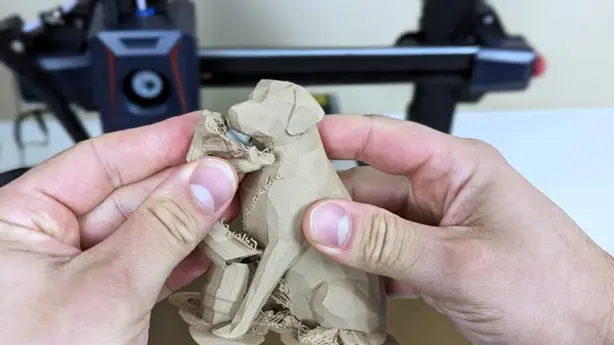

تکنیک حذف ساپورت پرینت‌ سه ‌بعدی  FDM با دست (Manual Removal)



ابزارهای مورد نیاز

• دستکش
• در موارد خاص، موچین یا انبر ظریف

روش حذف ساپورت

1. ابتدا ساپورت‌های بیرونی و در دسترس را شناسایی کنید و به‌آرامی از نقاط اتصال بشکنید. بهتر است از بیرون قطعه شروع کرده و به سمت داخل حرکت کنید.
2. در برخی مدل‌ها، می‌توانید با فشردن و جمع کردن ساپورت به سمت داخل، ساختار آن را تضعیف کرده و سپس جدا کنید. توجه داشته باشید که وارد کردن فشار زیاد به قطعات نازک، ممکن است باعث شکسته‌شدن آن‌ها شود.

اگر از ساپورت‌هایی با چسبندگی کم و فاصله مناسب استفاده کرده باشید، در بسیاری از موارد می‌توانید آن‌ها را بدون ابزار و تنها با دست جدا کنید. برای ساپورت‌هایی که در بخش‌های ظریف یا پنهان قرار دارند، پیشنهاد می‌کنیم از موچین استفاده کنید.

تنظیمات پرینت برای حذف آسان‌تر ساپورت

• Support Density پایین‌تر (10% تا 15%)
• افزایش Support Z Distance برای کاهش چسبندگی
• استفاده از Tree Supports به‌جای ساپورت خطی
• فعال‌سازی Support Interface با فاصله مناسب

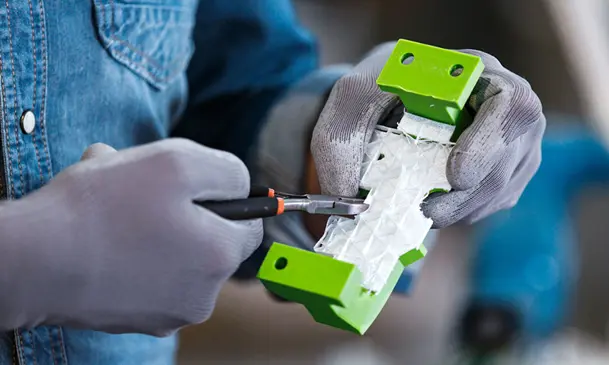

تکنیک برش دادن، پیچاندن و جدا کردن ساپورت (Cut, Twist & Rip)



ابزارهای مورد نیاز

• سیم‌چین یا Flush Cutter
• کاتر یا تیغ X-Acto
• انبر دم‌باریک
• در صورت نیاز، سشوار یا آب گرم

روش انجام

این ترفند زمانی استفاده می‌شود که ساپورت‌ها با دست جدا نمی‌شوند.

1. ابتدا یکی از نقاط اتصال ساپورت با قطعه را با کمک سیم‌چین یا کاتر قطع کنید. سپس با برش دادن بخش میانی ساپورت، امکان پیچاندن و شکستن تدریجی آن فراهم می‌شود.
2. اگر دسترسی به ساپورت سخت است، می‌توانید با ایجاد یک سوراخ کوچک در مرکز آن، ابزار را به داخل آن وارد کنید.
3. در مواردی که ساپورت بیش از حد سفت است، گرم کردن ملایم قطعه با سشوار یا آب گرم باعث نرم‌تر شدن متریال و جدا شدن آسان‌تر ساپورت می‌شود (دقت کنید بیش‌ازحد گرم نشود).
4. پس از حذف ساپورت، سطح قطعه را بررسی کرده و در صورت باقی‌ماندن نقص روی سطح آن، وارد مرحله پرداخت شوید.

تنظیمات پرینت برای کاهش سختی و حذف بهتر

• افزایش Support X/Y Distance
• کاهش Interface Layers
• انتخاب الگوی Zigzag به‌جای Grid
• استفاده از زاویه اورهنگ مناسب در اسلایسر (Overhang Angle)

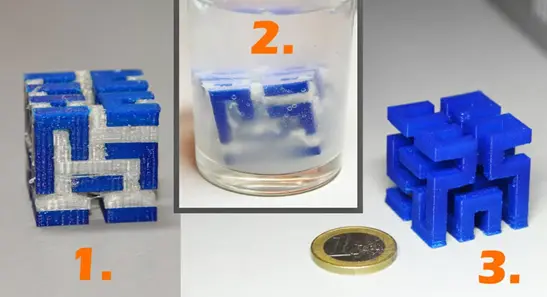

تکنیک حذف ساپورت‌های حل شدنی (Dissolvable Supports)



ابزارها و مواد مورد نیاز

• آب (برای PVA) / لیمونن (برای HIPS)
• ظرف مناسب
• برس نرم یا دستکش

روش انجام

1. قطعه پرینت‌شده را در ظرف حاوی آب یا لیمونن قرار دهید و اجازه دهید برای مدت کافی غوطه‌ور بماند.
2. با گذشت زمان، ساپورت‌ها شروع به حل شدن می‌کنند. با تکان دادن آرام ظرف، مایع به تمام بخش‌های قطعه نفوذ می‌کند.
3. پس از حل شدن کامل ساپورت‌ها، قطعه را خارج کرده، شست‌وشو دهید و اجازه دهید در هوا خشک شود.

تنظیمات پرینت برای حذف ساپورت پرینت‌ سه ‌بعدی با بهترین نتیجه

• استفاده از پرینتر با دو هد اکسترودر
• انتخاب PVA یا HIPS برای ساپورت
• تنظیم دقیق Support Interface برای جلوگیری از مصرف بیش‌ازحد متریال
• کاهش چگالی ساپورت بدون کاهش پایداری

تکنیک‌های حذف ساپورت پرینت‌ سه ‌بعدی رزینی

حذف ساپورت پرینت‌ سه ‌بعدی رزینی یکی از حساس‌ترین مراحل پس‌پردازش است. به دلیل ماهیت شکننده رزین و نقاط تماس کوچک ساپورت‌ها، انتخاب تکنیک یا ترفند مناسب برای حذف ساپورت تاثیر مستقیمی بر کیفیت سطح، جزئیات نهایی و حتی سلامت قطعه دارد. برخلاف FDM، در اینجا فشار زیاد یا استفاده از ابزار نامناسب می‌تواند باعث کنده‌شدن سطح یا باقی ماندن رد ساپورت شود.

زمان مناسب حذف ساپورت پرینت‌ سه ‌بعدی رزینی

یکی از نکاتی که در حذف ساپورت پرینت‌ سه ‌بعدی رزینی کمتر به آن اشاره می‌شود، زمان حذف ساپورت است؛ بهترین زمان حذف ساپورت، بعد از شستشو و قبل از کیور نهایی است. در این حالت، رزین کمی انعطاف‌پذیرتر است و ساپورت‌ها راحت‌تر جدا می‌شوند. حذف ساپورت پس از کیور کامل، احتمال ایجاد ترک و باقی‌ماندن رد ساپورت را افزایش می‌دهد.

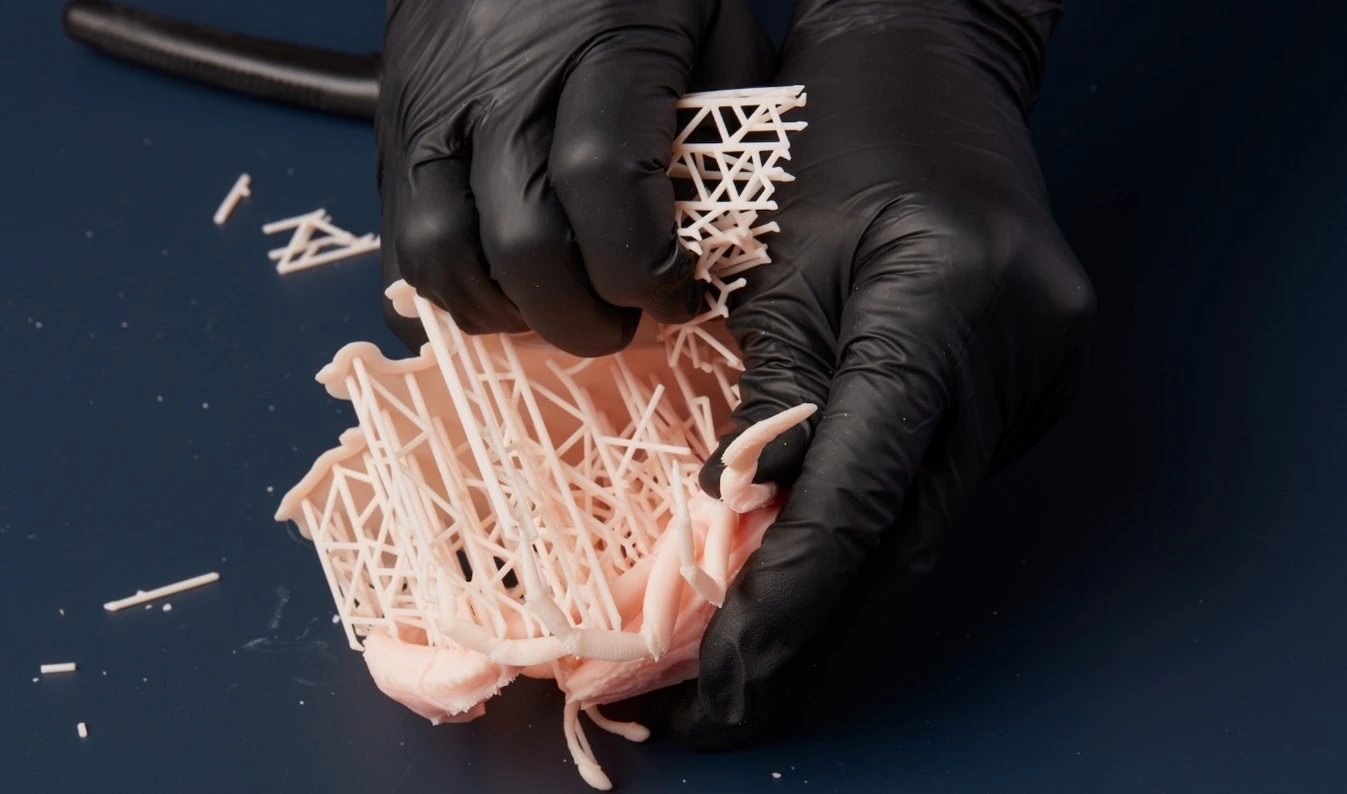

ترفند حذف ساپورت پرینت‌ سه ‌بعدی رزینی با دست (برای ساپورت‌های بزرگ)



ابزارهای مورد نیاز

• دستکش نیتریل
• عینک ایمنی (توصیه‌شده)

روش انجام

پس از پوشیدن دستکش، نخست ساپورت‌های بزرگ و در دسترس را شناسایی کنید و با حرکت کنترل‌شده از نقطه اتصال جدا کنید.

این ترفند فقط برای ساپورت‌های غیرحساس توصیه می‌شود و نباید برای نقاط تماس کوچک یا جزئیات ظریف استفاده شود.

تنظیمات ساپورت برای حذف ایمن‌تر

• افزایش Support Contact Size برای ساپورت‌های پایه
• دور نگه داشتن ساپورت‌های اصلی از جزئیات ظریف
• انتخاب Orientation مناسب برای انتقال ساپورت‌ها به بخش‌های غیرقابل‌دید

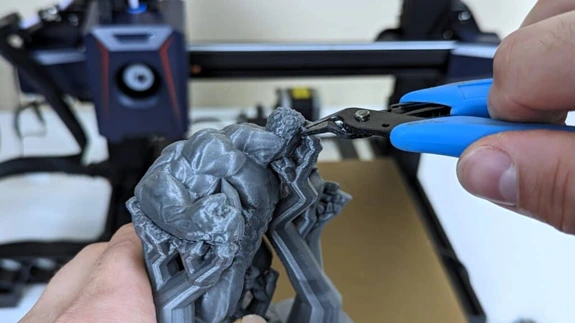

تکنیک حذف ساپورت پرینت‌ سه ‌بعدی رزینی با Flush Cutter (روش استاندارد)



ابزارهای مورد نیاز

• Flush Cutter (سیم‌چین تخت مخصوص رزین)
• روش مرحله‌به‌مرحله

روش انجام

1. نقطه اتصال ساپورت به مدل را شناسایی کنید.
2. فک Flush Cutter را با زاویه ملایم روی نقطه تماس قرار دهید.
3. به‌آرامی و با فشار کنترل‌شده، ساپورت را از نزدیک به پایه آن قطع کنید.
4. این کار را برای هر ساپورت تکرار کنید.

این تکنیک یکی از تمیزترین روش‌ها برای حذف ساپورت پرینت‌ سه ‌بعدی رزینی است و کمترین رد را روی سطح باقی می‌گذارد.

تنظیمات ساپورت برای رسیدن به بهترین نتیجه

• کاهش Contact Point Diameter
• افزایش تعداد ساپورت‌ها با نقاط تماس کوچک‌تر
• استفاده از Medium / Light Supports به‌جای Supports Heavy

تکنیک حذف ساپورت پرینت‌ سه ‌بعدی رزینی با موچین (Tweezers) – روش مکمل

ابزارهای مورد نیاز

• موچین نوک‌تیز و مقاوم

روش انجام

برای ساپورت‌هایی که در فضاهای باریک یا داخلی قرار دارند، موچین بهترین گزینه است. نوک موچین را روی ساپورت قرار دهید، آن را محکم بگیرید و با حرکت عمودی و کنترل‌شده جدا کنید.

این روش بیشتر به‌عنوان ترفند مکمل در کنار روش Flush Cutter استفاده می‌شود.

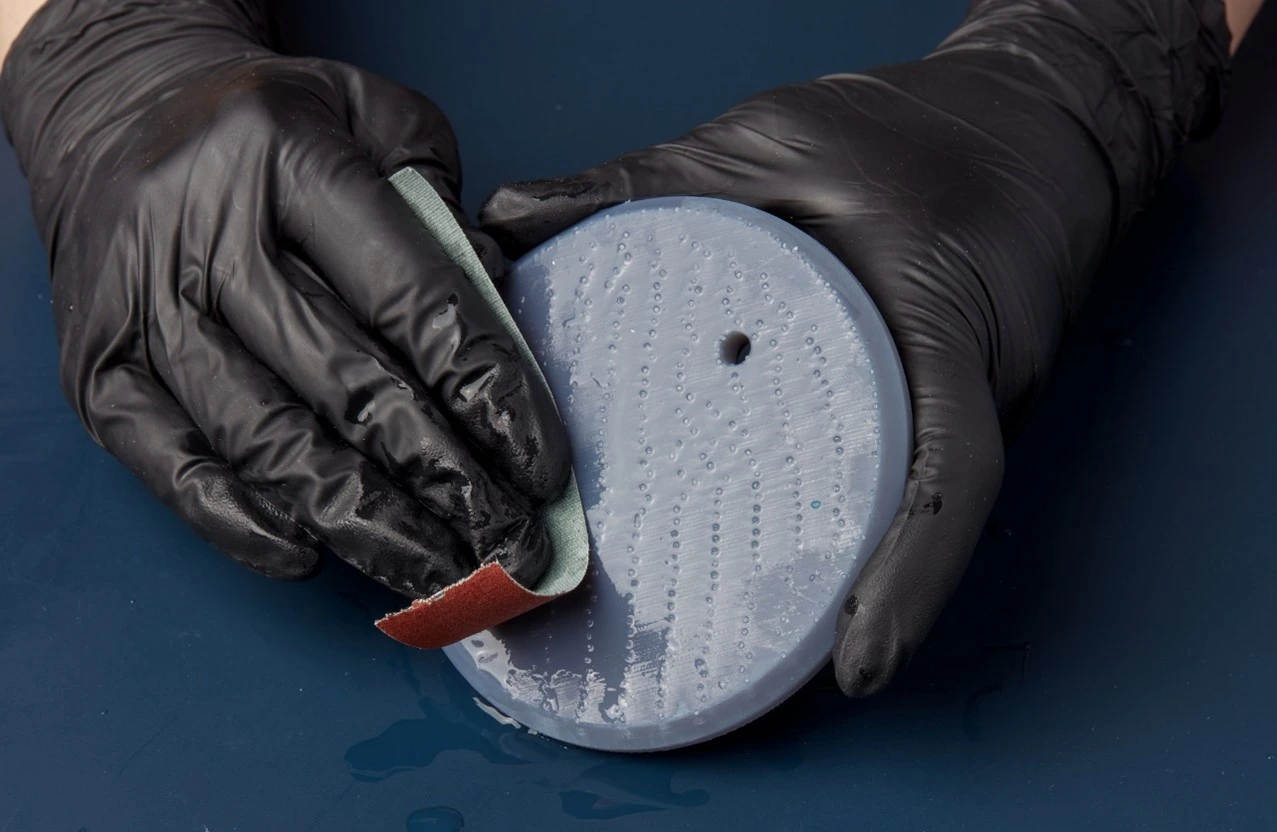

تکنیک حذف ساپورت پرینت‌ سه ‌بعدی با کاتر یا Hobby Knife



ابزارهای مورد نیاز

• کاتر یا Craft Knife
• در صورت نیاز، سنباده بسیار نرم

روش انجام

پس از حذف ساختار ساپورت‌ها، معمولا یک‌سری برجستگی‌های کوچکی روی سطح باقی می‌ماند. با حرکت آرام و کنترل‌شده تیغه، این نقاط را بتراشید.

این مرحله بیشتر برای پرداخت سطح بعد از حذف ساپورت پرینت‌ سه ‌بعدی رزینی استفاده می‌شود.

تنظیمات موثر برای جلوگیری از دیده شدن رد ساپورت

• کاهش Support Tip Size
• افزایش فاصله ساپورت از لبه‌های حساس
• انتقال ساپورت‌ها به لبه‌های پنهان مدل

چند نکته طلایی برای حذف ساپورت پرینت‌ سه ‌بعدی

اجازه دهید پرینت‌های FDM کاملا خنک شوند؛ خنک شدن قطعه باعث تثبیت شکل و کاهش خطر خمیدگی یا تغییر فرم می‌شود.

از ابزار مناسب استفاده کنید؛ انتخاب ابزارهای دقیق مثل انبر، سیم‌چین یا کاردک، امکان کنترل نیرو و جلوگیری از آسیب به سطح را فراهم می‌کند.

از ساپورت‌های بیرونی شروع کنید؛ ساپورت‌های خارجی راحت‌تر جدا می‌شوند و نقاط اتصال آن‌ها واضح‌تر است.

با ساپورت‌های داخلی و ظریف با آرامش برخورد کنید؛ برای بخش‌های داخلی و نواحی حساس، حرکت باید آرام و کنترل‌شده باشد تا قطعه آسیب نبیند.

صبر و ملایمت داشته باشید؛ فشار کنترل‌شده و حرکت دقیق از شکستن ناگهانی قطعات جلوگیری می‌کند.

سطح را بعد از حذف ساپورت پرداخت کنید؛ استفاده از سنباده با گریت مناسب، سطح را صاف و برای مراحل بعدی آماده می‌کند.

برای قطعات پیچیده از ساپورت‌های قابل حل استفاده کنید؛ ساپورت‌هایی که در آب یا لیمونن حل می‌شوند، بقایای کمتری داشته و آسیب کمتری به قطعه وارد می‌کنند.

برای هر پرینت، تنظیمات ساپورت را در نرم‌افزار اسلایسر بهینه کنید؛ تغییر چگالی، نوع و محل ساپورت باعث سهولت حذف ساپورت و کاهش مصرف متریال می‌شود.

با تلاش و تمرین، تجربه کسب کنید؛ با هر پرینت جدید، رفتار متریال و ساپورت را بهتر می‌شناسید.

جدول جمع‌بندی روش‌های حذف ساپورت پرینت‌ سه ‌بعدی FDM و رزینی.

ساپورت رزینی	ساپورت  FDM	ویژگی / معیار
نقطه‌ای، Tree	Breakaway, Soluble, Linear, Tree, Hybrid	ساپورت رایج
Flush Cutter، تیغ/کاتر، موچین، سنباده، دستکش و محافظ چشم	دست، سیم‌چین، تیغ، ابزار چرخشی، سنباده، آب/لی‌مونن	ابزارهای اصلی
بالا – نقاط تماس کوچک و شکننده هستند، آسیب به سطح قطعه سریع رخ می‌دهد؛	متوسط – فشار بیش از حد ممکن است باعث شکست قطعه شود؛	میزان نیاز به مراقبت
متوسط تا سخت (نیاز به ابزار دقیق و صبر)	آسان تا متوسط (با توجه به نوع ساپورت و تنظیمات اسلایسر)	سهولت حذف
کوچکترین رد ساپورت ممکن است باقی بماند؛ سنباده‌کاری دقیق و Flush Cutter پیشنهاد می‌شود؛	ممکن است رد ساپورت یا برجستگی آن باقی بماند؛ سنباده‌کاری لازم است؛	مقدار ساپورت باقی‌مانده پس از حذف
بعد از شستشو و قبل از کیور نهایی برای حفظ انعطاف و جلوگیری از شکست	بعد از خنک شدن پرینت، قبل از پرداخت سطح	بهترین زمان حذف ساپورت
همان رزین پرینت، مواد قابل حل در IPA یا نرم‌کننده‌های خاص	همان متریال مدل، PVA، HIPS	مواد مصرفی ساپورت

نتیجه‌گیری

فرایند حذف ساپورت پرینت‌ سه ‌بعدی اگر با دقت و ابزار مناسب انجام شود، نه تنها سلامت و کیفیت سطح مدل را تضمین می‌کند، بلکه زمان پس‌پردازش را کاهش داده و امکان پرداخت سطح و آماده‌سازی قطعه برای مراحل بعدی را هم فراهم می‌آورد. در پرینت‌های FDM، توجه به نوع ساپورت، چگالی، الگوی ساپورت و فاصله نقاط تماس می‌تواند تفاوت بزرگی در سهولت حذف ساپورت ایجاد کند. در پرینت‌های رزینی نیز، زمان‌بندی حذف ساپورت و انتخاب ابزار مناسب نقش حیاتی در حفظ جزئیات و جلوگیری از آسیب به قطعه دارد. توجه به اشتباهات رایج و تمرین مداوم، کمک می‌کند مهارت حذف ساپورت را به خوبی فرا گرفته و در این کار حرفه‌ای شوید.

با رعایت تکنیک‌های گفته‌شده، واضح است که حتی کاربرانی با اندک تجربه هم می‌توانند ساپورت‌ها را به‌طور موثر حذف کنند و قطعاتی با کیفیت بالا بسازند. با این حال، تجربه و ابزار حرفه‌ای می‌تواند این فرایند را حتی ساده‌تر و سریع‌تر از قبل انجام داده و ریسک آسیب به قطعه را تا جای ممکن کاهش دهد. به این ترتیب، بهره‌مندی از دانش فنی و امکانات یک تیم حرفه‌ای، می‌تواند تضمین کند که نتیجه نهایی دقیق، تمیز و بی‌نقص باشد.

در پروژه هایی که دقت سطح و جزئیات اهمیت دارد، استفاده از خدمات تخصصی چاپ و پس پردازش می تواند نتیجه را قابل اتکاتر کند و ریسک آسیب را پایین بیاورد. اگر برای قطعه خود به چاپ دقیق و خروجی تمیز نیاز دارید، می توانید از خدمات پرینت سه بعدی و پس پردازش ما استفاده کنید. برای کسب اطلاعات بیشتر و دریافت مشاوره با مهندسان ما در ماداتکنولوژی در ارتباط باشید.
